EN(H4DO)(diag)-196

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПИТАНИЯ КЛАПАНА РЕЦИРКУ-
ЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъем от клапана рециркуля-
ции выхлопных газов.
3) Переведите выключатель зажигания в по-
ложение ON.
4) Измерьте напряжение между разъемом кла-
пана рециркуляции выхлопных газов и массой
двигателя.

Разъем и клемма

(E18) № 2 (+) — Масса двигателя (–):
(E18) № 5 (+) — Масса двигателя (–):

Напряжение составля-
ет 10 В или более?

Переходите к шагу
2.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между клапа-
ном рециркуляции вы-
хлопных газов и разъ-
емом главного реле
• Плохой контакт в со-
единительном разъ-
еме

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОП-
НЫХ ГАЗОВ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между ECM и
разъемом клапана рециркуляции выхлопных га-
зов.

Разъем и клемма

КДН P1492; (B134) № 12 — (E18) № 6:
КДН P1494; (B134) № 14 — (E18) № 1:
КДН P1496; (B134) № 13 — (E18) № 4:
КДН P1498; (B134) № 15 — (E18) № 3:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к шагу
3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом клапана ре-
циркуляции выхлоп-
ных газов
• Плохой контакт в со-
единительном разъ-
еме

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОП-
НЫХ ГАЗОВ.
1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление между ECM и мас-
сой кузова.

Разъем и клемма

КДН P1492; (B134) № 12 — Масса кузова:
КДН P1494; (B134) № 14 — Масса кузова:
КДН P1496; (B134) № 13 — Масса кузова:
КДН P1498; (B134) № 15 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к шагу
4.

Устраните короткое
замыкание на массу в
проводке между ECM
и разъемом электро-
магнитного клапана
рециркуляции выхлоп-
ных газов.

4

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме ECM и разъеме
электромагнитного клапана рециркуляции вы-
хлопных газов.

Обнаружен ли плохой
контакт в разъеме ECM
или разъеме электро-
магнитного клапана ре-
циркуляции выхлопных
газов?

Устраните плохой
контакт в разъеме
ECM или разъеме
электромагнитно-
го клапана рецир-
куляции выхлоп-
ных газов.

Замените клапан ре-
циркуляции выхлоп-
ных газов. <См.
FU(H4DO)-28, Клапан
рециркуляции выхлоп-
ных газов.>

EN(H4DO)(diag)-197

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BR:КДН P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики
• Снижение всасывающей способности двигателя

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-52, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-44, ПОРЯДОК РАБОТЫ, Режим проверки.>

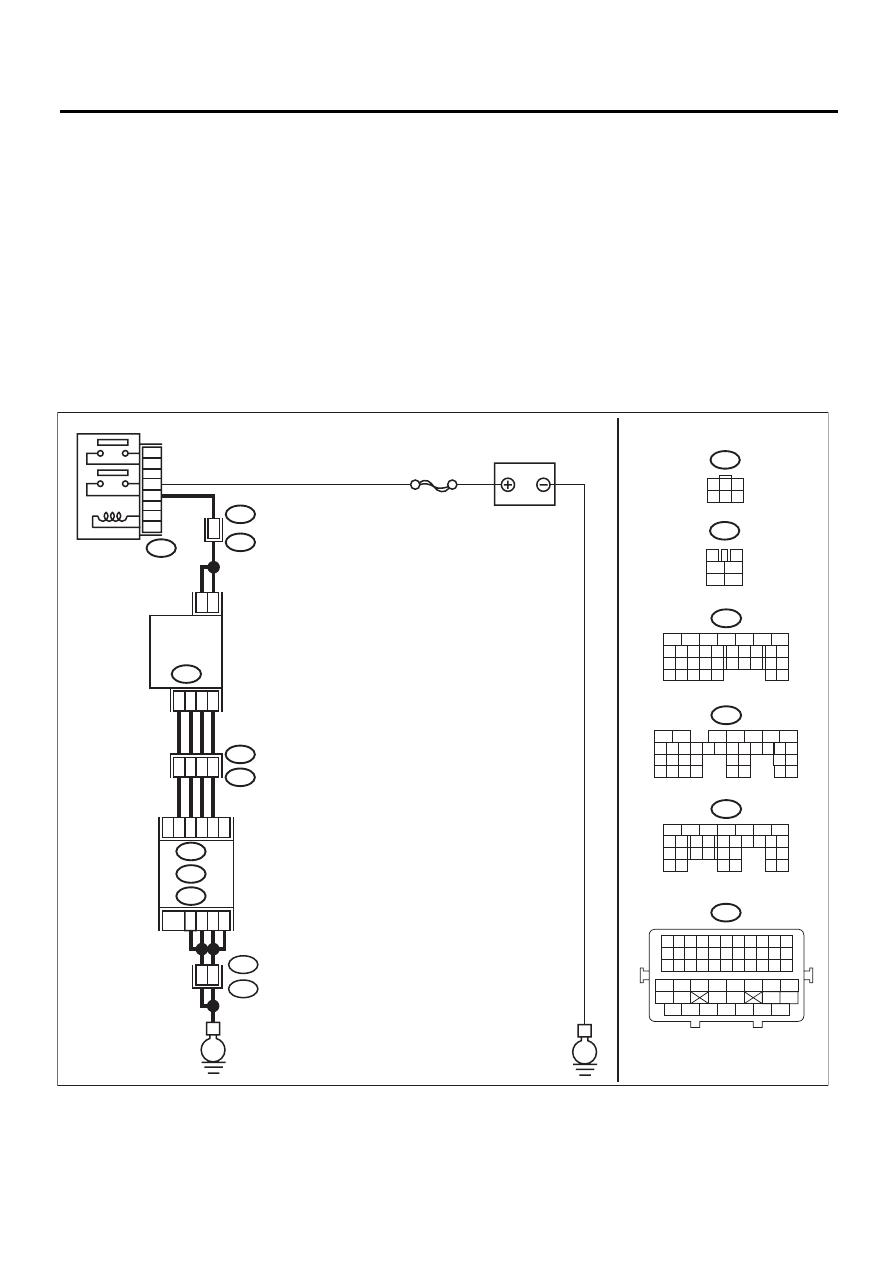

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06173

E

E

B47

E18

2

5

1

4

3

6

B21

E2

B21

E2

B21

E2

4

6

2
1

4

8

26

A14

A13

A15

A12

B4

B3

A6

25 29

30

35 36

D1

SBF-7

АККУМУЛЯТОР

ГЛАВНОЕ РЕЛЕ

КЛАПАН РЕ-

ЦИРКУЛЯЦИИ

ВЫХЛОПНЫХ

 ГАЗОВ

A: B134

B: B135

D: B137

ECM

B47

E18

3

4

1

2

5

6

1

3

4 5 6

2

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

A: B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

D: B137

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

B135

B:

1

2

3

4

5

6

7

B21

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

EN(H4DO)(diag)-198

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪЕМОМ
КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъем от клапана рециркуляции
выхлопных газов.
3) Переведите выключатель зажигания в положение
ON.
4) Измерьте напряжение между ECM и массой кузо-
ва.

Разъем и клемма

КДН P1493; (B134) № 12 (+) — Масса кузова (–):
КДН P1495; (B134) № 14 (+) — Масса кузова (–):
КДН P1497; (B134) № 13 (+) — Масса кузова (–):
КДН P1499; (B134) № 15 (+) — Масса кузова (–):

Напряжение составля-
ет 10 В или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и разъемом
клапана рецирку-
ляции выхлоп-
ных газов.

Устраните пло-
хой контакт в
разъеме ECM.

EN(H4DO)(diag)-199

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BS:КДН P1518 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ВЫКЛЮЧАТЕЛЯ СТАРТЕРА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не запускается

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-52, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-44, ПОРЯДОК РАБОТЫ, Режим проверки.>

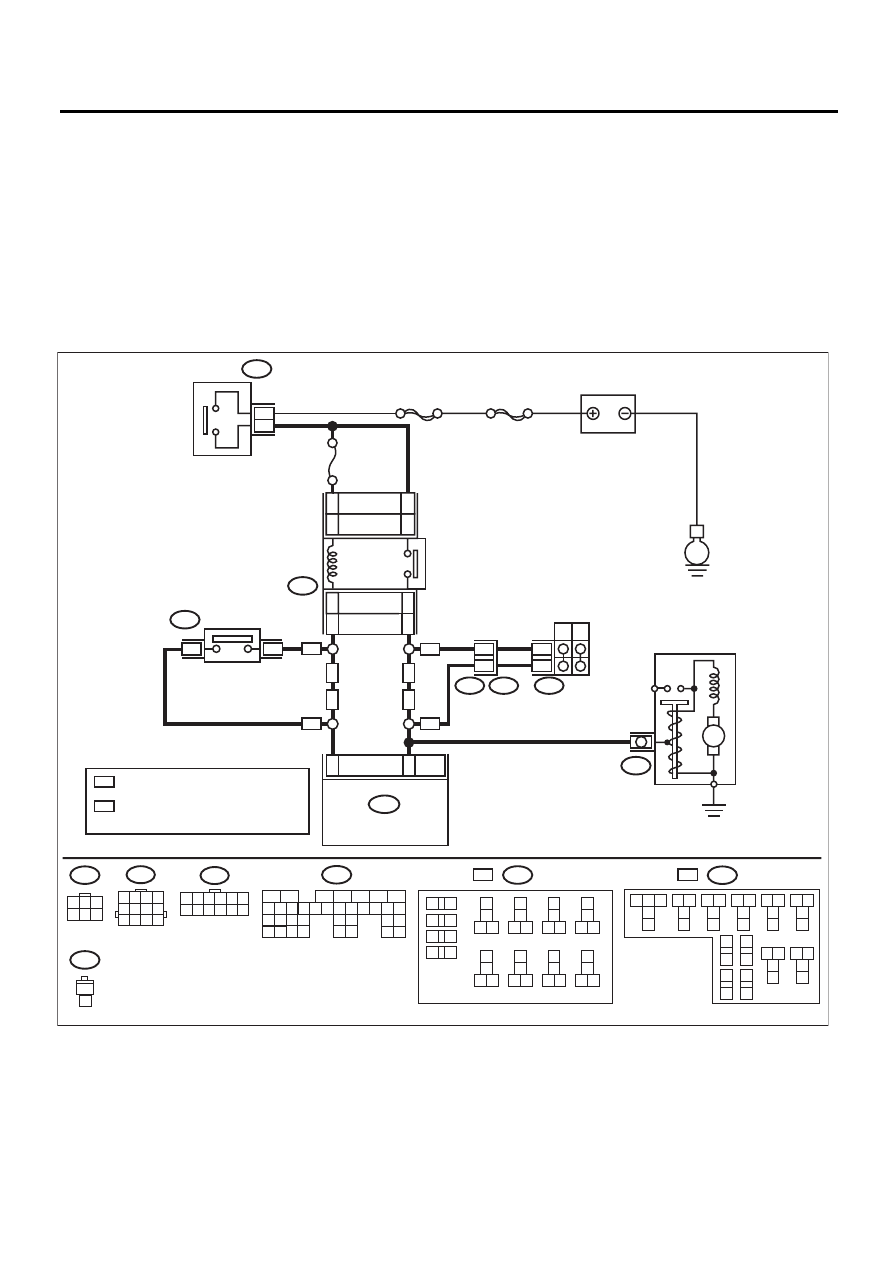

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06176

B225

:

10

11 12

13
14

15 16

17
18

19 20

21
22

23 24

25
26

27 28

29

30

31 32

33
34

35 36

39 40

37
38

1

2

9

3

4

5

6

7

8

B12

1 2 3 4
5 6 7 8
9 10 11 12

T7

1 2 3 4 5 6
7 8 9 10 11 12

B135

1

2

7

8 9

5

6

3

4

10 11 12

19

20 21

29 30 31

13 14 15 16 17

27

28

18

22 23

24 25

26

32 33

34 35

B72

1

3

4 5 6

2

21

32

ECM

B135

B14

M

12

B12

T3

T7

P

N

12

11

AT

AT

MT

MT

LM

LM

EM

EM

No.21

ГЛАВНЫЙ SBF

SBF-6

E

B72

2

3

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ПЕРЕКЛЮЧАТЕЛЬ
БЛОКИРАТОРА

ДАТЧИК НАЖАТИЯ
ПЕДАЛИ СЦЕПЛЕНИЯ

B225

B106

22

24

16

14

15

13

23

25

LHD

RHD

LHD

RHD

РЕЛЕ
СТАРТЕРА

ДВИГАТЕЛЬ СТАРТЕРА

АККУМУЛЯТОР

LH

:

RH

7

B225

8

6 7

13

12

10 11

17

16

14 15

21

28

29

20

18 19

9

4

1 2 3

5

25

24

22 23

37

36

34 35

41

40

38 39

32

33

26

27

30

31

B106

1
2

2

1

: МОДЕЛИ MT
  С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: КРОМЕ МОДЕЛИ MT
  С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

LM

EM
