EC(H4DO)-2

Общие сведения

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

1. Общие сведения

A: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или узлов.

EC(H4DO)-3

Передний каталитический нейтрализатор

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

2. Передний каталитический

нейтрализатор

A: СНЯТИЕ

Передний каталитический нейтрализатор ин-
тегрирован в переднюю выхлопную трубу. Об-
ратитесь к разделу “Передняя выхлопная тру-
ба” в котором приведена процедура снятия.
<См. EX(H4DO)-4, СНЯТИЕ, Передняя выхлоп-
ная труба.>

B: УСТАНОВКА

Передний каталитический нейтрализатор интег-
рирован в переднюю выхлопную трубу. Обрати-
тесь к разделу “Передняя выхлопная труба” в
котором приведена процедура установки. <См.
EX(H4DO)-5, УСТАНОВКА, Передняя выхлопная
труба.>

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Проверьте на предмет отверстий или нали-
чия ржавчины.

EC(H4DO)-4

Задний каталитический нейтрализатор

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

3. Задний каталитический

нейтрализатор

A: СНЯТИЕ

Задний каталитический нейтрализатор интег-
рирован в переднюю выхлопную трубу. Обра-
титесь к разделу “Передняя выхлопная труба”
в котором приведена процедура снятия. <См.
EX(H4DO)-4, СНЯТИЕ, Передняя выхлопная
труба.>

B: УСТАНОВКА

Задний каталитический нейтрализатор интегри-
рован в переднюю выхлопную трубу. Обрати-
тесь к разделу “Передняя выхлопная труба” в
котором приведена процедура установки. <См.
EX(H4DO)-5, УСТАНОВКА, Передняя выхлопная
труба.>

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Проверьте на предмет отверстий или нали-
чия ржавчины.

EC(H4DO)-5

Адсорбер

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

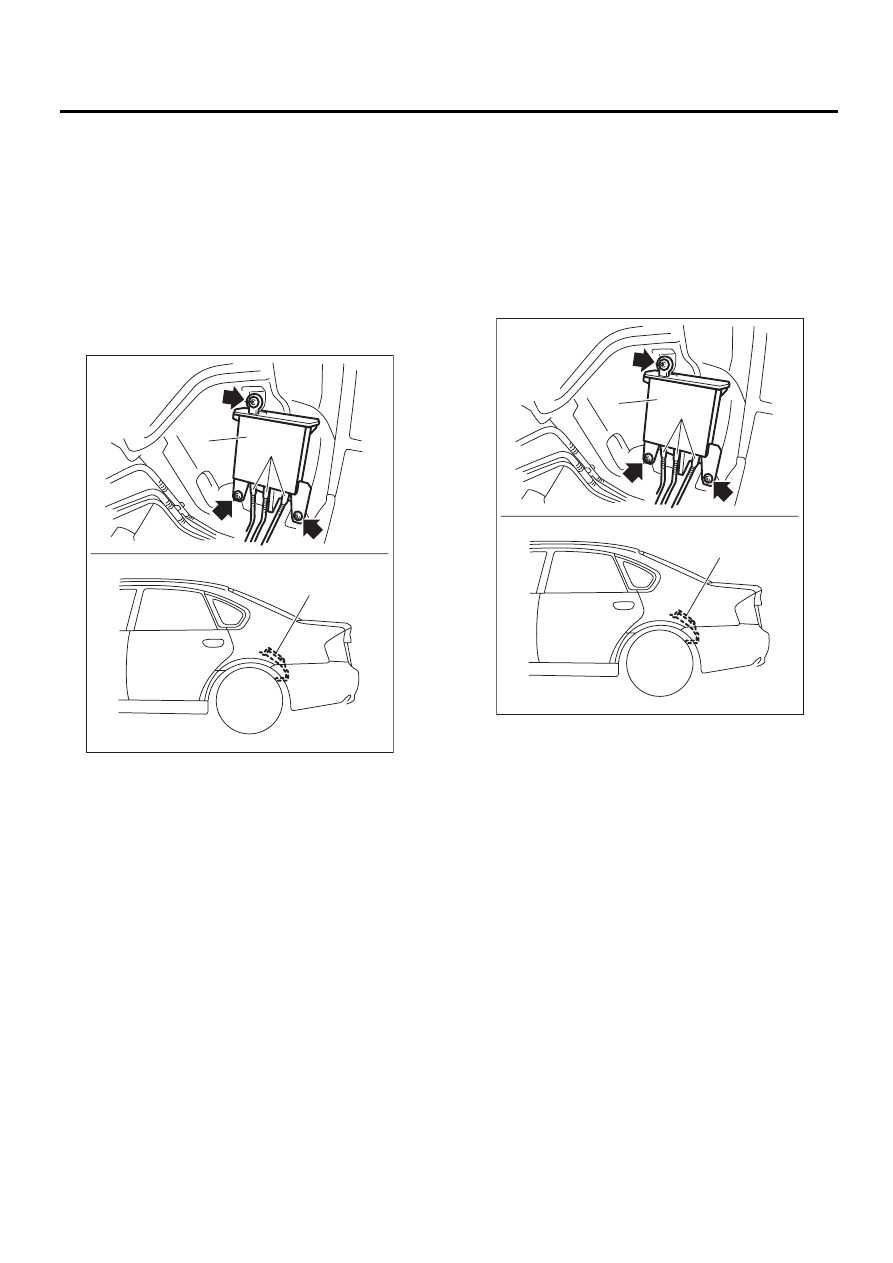

4. Адсорбер

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Снимите левое заднее колесо.
4) Снимите левый задний брызговик.
5) Снимите щиток. (Для моделей, оснащенных
щитком)
6) Отсоедините быстроразъемный соедини-
тель (A).
7) Снимите адсорбер (B) с кузова.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Проверьте, нет ли повреждений и грязи на быс-
троразъемном соединителе. При необходимос-
ти, очистите сопряженную поверхность трубки.

Момент затяжки:

8,3 Нм (0,85 кгс-м, 6,1 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния адсорбера и шлангов адсорбера.

EC-02027

(B)

(B)

(A)

EC-02027

(B)

(B)

(A)
