FU(H4DO)-54

Вспомогательный датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

Обязательно следуйте приведенным ниже инс-
трукциям и выполняйте процедуры в порядке,
обратном порядку снятия.
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.

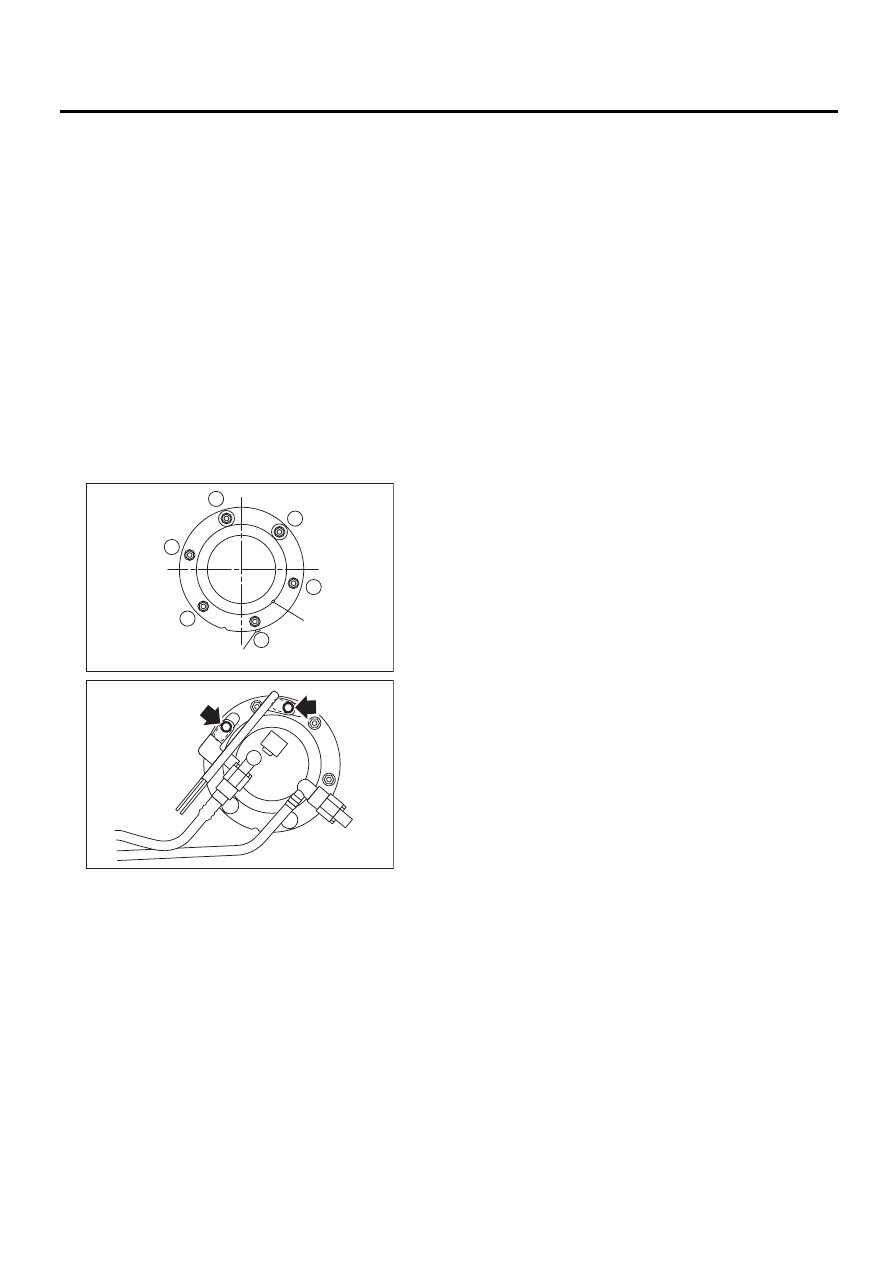

• Установите выступ прокладки (A) в положе-
ние, показанное на рисунке.
• Совместите выступ (B) датчика подуровня
топлива с вырезом в верхней пластине датчи-
ка подуровня топлива.
• Затяните гайки и болты на указанный мо-
мент затяжки в указанном на рисунке порядке.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,2 фунт-сила-фут)

FU-02836

1

6

5

2

4

3

(B)

(A)

FU-02674

FU(H4DO)-55

Топливный фильтр

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

26.Топливный фильтр

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Топливный фильтр составляет единый узел с
топливным насосом.
Обратитесь к разделу “Топливный насос”, в ко-
тором приведены процедуры снятия и установ-
ки. <См. FU(H4DO)-50, СНЯТИЕ, Топливный
насос.>
<См. FU(H4DO)-51, УСТАНОВКА, Топливный на-
сос.>

FU(H4DO)-56

Регулятор давления топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

27.Регулятор давления

топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.
1) Снимите давление в топливной системе. <См.
FU(H4DO)-40, СНЯТИЕ ДАВЛЕНИЯ В ТОПЛИВ-
НОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>

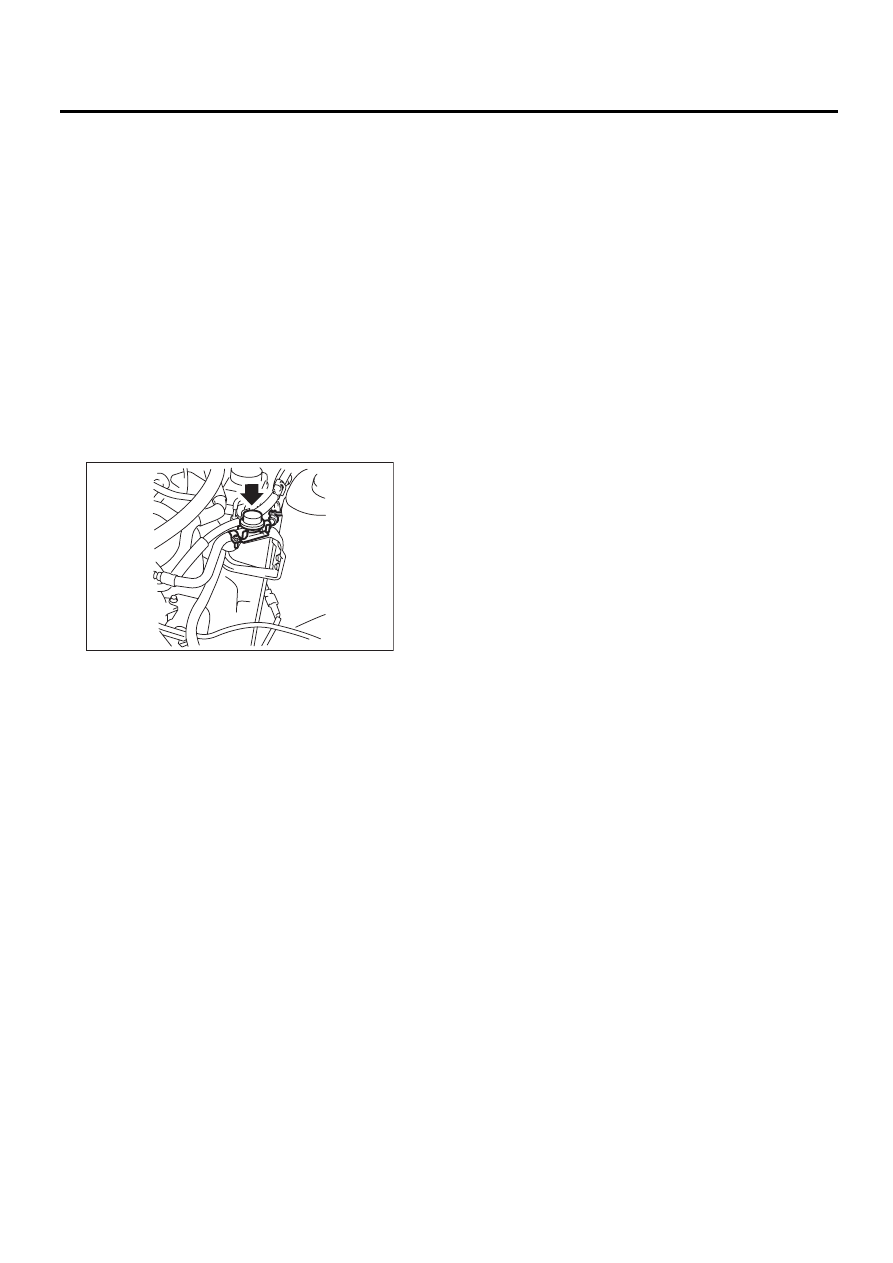

2) Снимите регулятор давления топлива с ма-
гистрали подачи топлива.

B: УСТАНОВКА

ОСТОРОЖНО:
При повреждении замените топливные
шланги или хомуты новыми деталями.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

1,25 Нм (0,13 кгс-м, 0,92 фунт-сила-фут)

FU-02806

FU(H4DO)-57

Магистрали подачи топлива и отвода паров топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

28.Магистрали подачи топлива и отвода паров топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗАПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Снимите давление в топливной системе. <См. FU(H4DO)-40, СНЯТИЕ ДАВЛЕНИЯ В ТОПЛИВНОЙ
СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
3) Откройте лючок заправочной горловины и снимите крышку с горловины.
4) Снимите напольный коврик. <См. EI-76, СНЯТИЕ, Напольный коврик.>

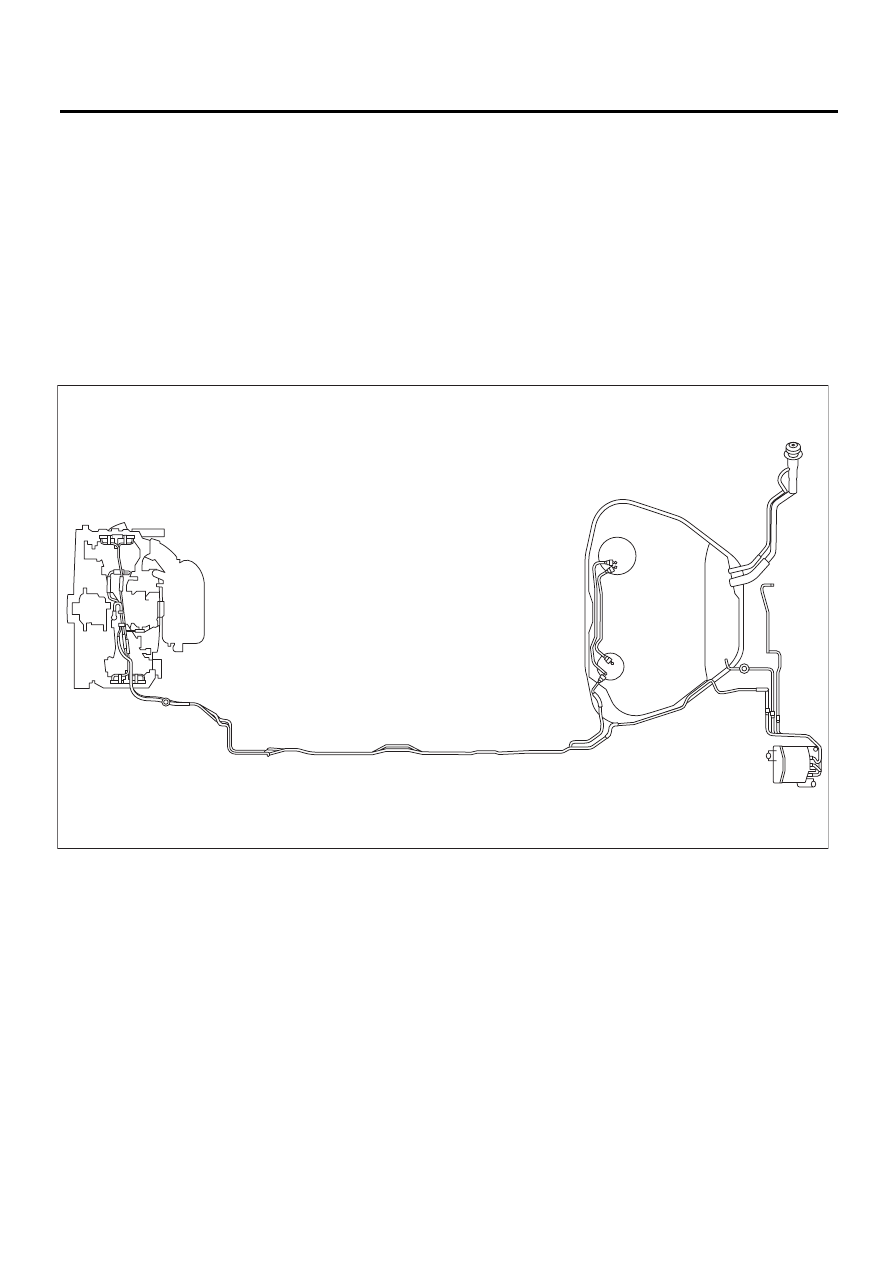

5) Отсоедините шланги и трубки подачи топлива, затем шланги и трубки отвода паров топлива.

FU-02855
