Subaru Legacy (2008 год). Руководство - часть 195

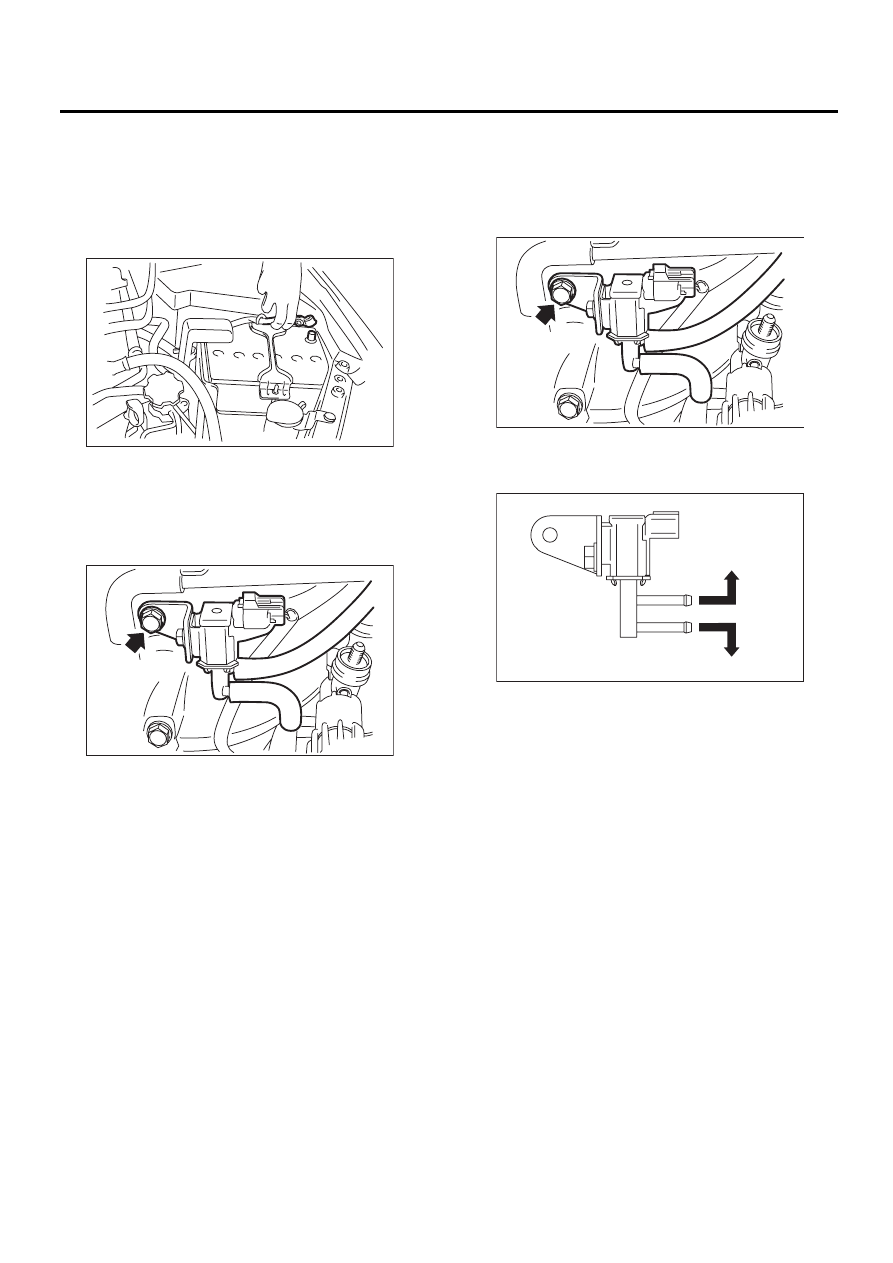

EC(H4DO)-6

Электромагнитный клапан управления продувкой адсорбера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

5. Электромагнитный клапан

управления продувкой
адсорбера

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините шланг и разъем от электромаг-
нитного клапана управления продувкой адсор-
бера.
3) Отверните болт и снимите электромагнит-
ный клапан управления продувкой адсорбера с
впускного коллектора.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Присоедините шланг отвода паров топлива,
как показано на рисунке.

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния шлангов.

IN-00203

EC-02154

(A) К впускному коллектору

(B) К топливной трубке

EC-02154

(A)

(B)

EC-02155

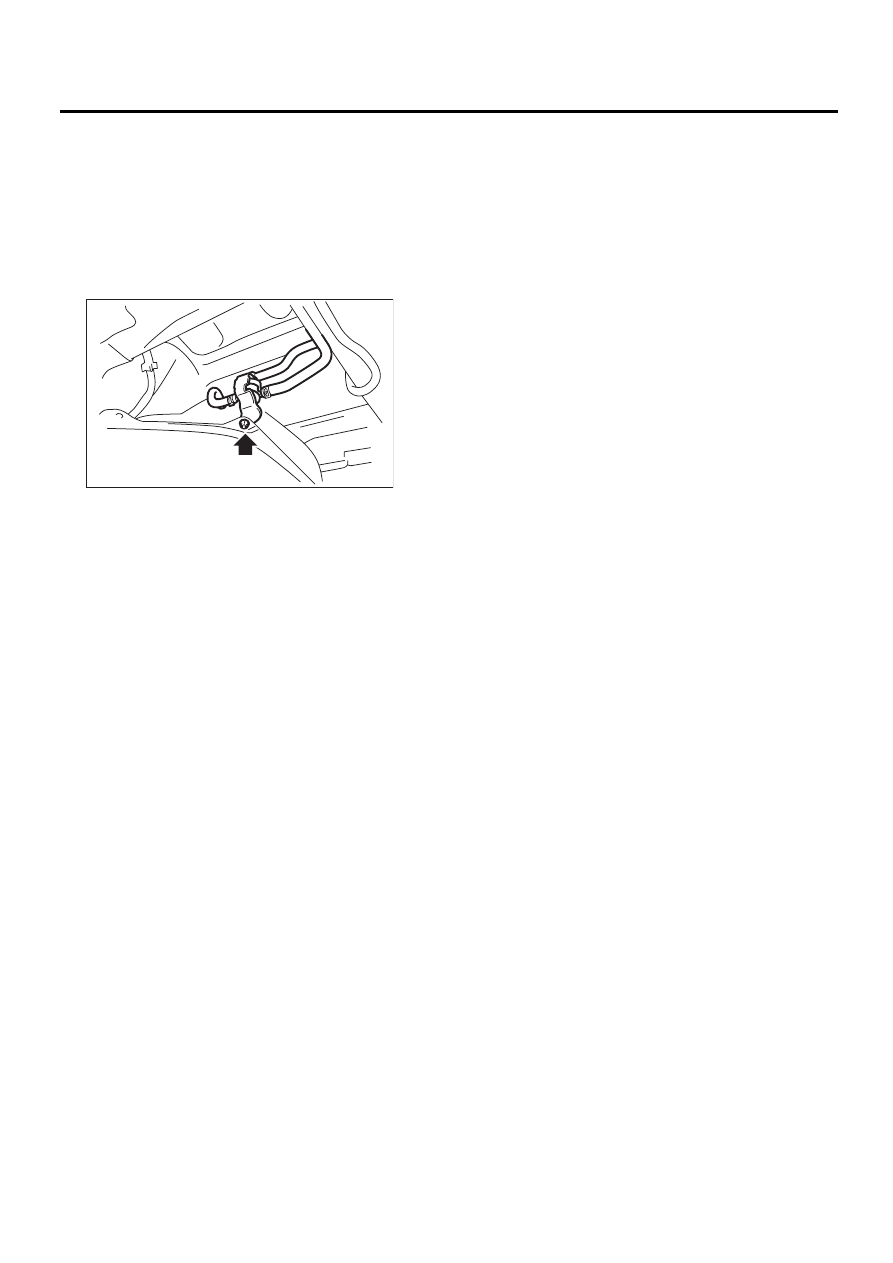

EC(H4DO)-7

Двухходовой клапан

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

6. Двухходовой клапан

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Отсоедините шланг отвода паров топлива от
двухходового клапана.
4) Снимите двухходовой клапан с кузова вмес-
те с кронштейном.

5) Снимите двухходовой клапан с кронштейна.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния шлангов.

EC-00221

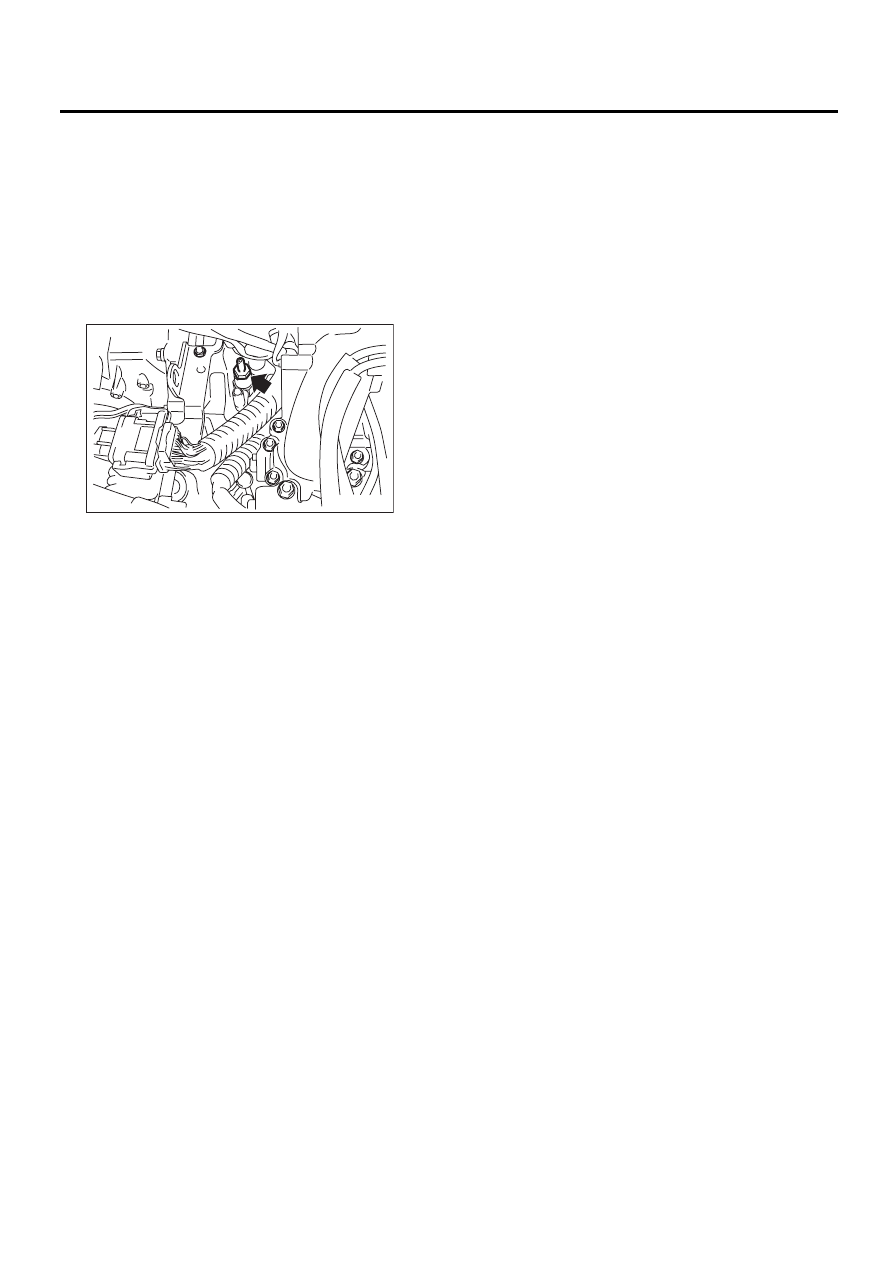

EC(H4DO)-8

Клапан системы вентиляции картера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

7. Клапан системы

вентиляции картера

A: СНЯТИЕ

1) Снимите воздухозаборную камеру. <См.
IN(H4SO)-7, СНЯТИЕ, Воздухозаборная каме-
ра.>
2) Отсоедините шланг вентиляции картера.
3) Снимите клапан системы вентиляции карте-
ра.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Нанесите на резьбу болта клапана системы
вентиляции картера прокладочный герметик.

Прокладочный герметик:

THREE BOND 1141 (Деталь № 004403006)
или эквивалентный

Момент затяжки:

23 Нм (2,3 кгс-м, 17,0 фунт-сила-фут)

EC-02131
