Subaru Legacy (2008 год). Руководство - часть 187

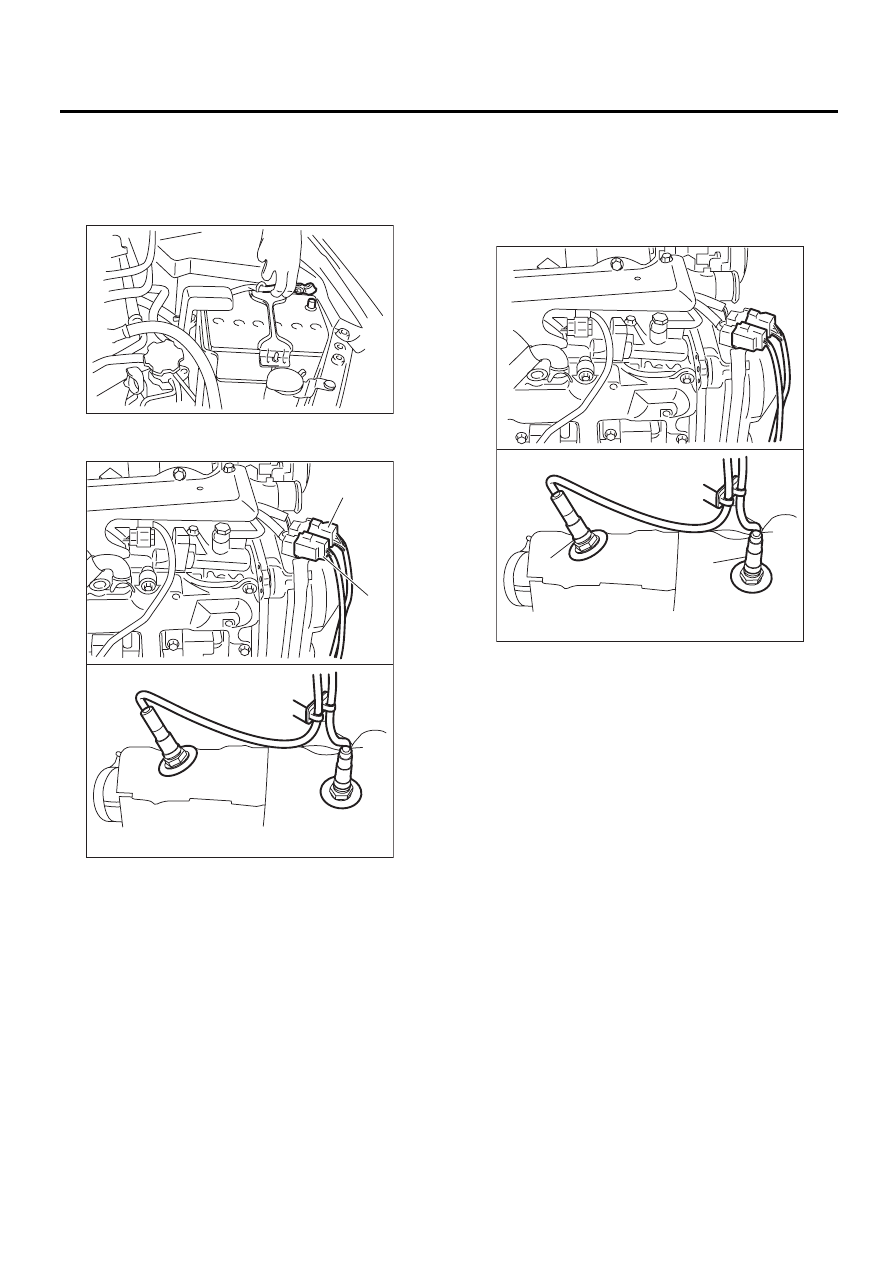

FU(H4DO)-34

Задний датчик кислорода

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

15.Задний датчик кислорода

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Отсоедините разъемы от переднего и задне-
го датчиков кислорода.

4) Снимите фиксатор, удерживающий жгут
проводки.
5) Поднимите автомобиль на подъемнике.
6) Снимите нижний кожух.
7) Снимите переднюю выхлопную трубу. <См.
EX(H4DO)-4, СНЯТИЕ, Передняя выхлопная
труба.>
8) Нанесите аэрозольную смазку на резьбовую
часть заднего датчика кислорода и оставьте
его на минуту или более.

9) Снимите задний датчик кислорода.

ОСТОРОЖНО:
Перед снятием заднего датчика кислорода
необходимо дождаться остывания выхлоп-
ной трубы, в противном случае это может
повредить выхлопную трубу.

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

IN-00203

FU-02848

(A)

(B)

(A) Передний датчик кислорода (качества топ-

ливовоздушной смеси)

(B) Задний датчик кислорода

FU-02849

(B)

(A)

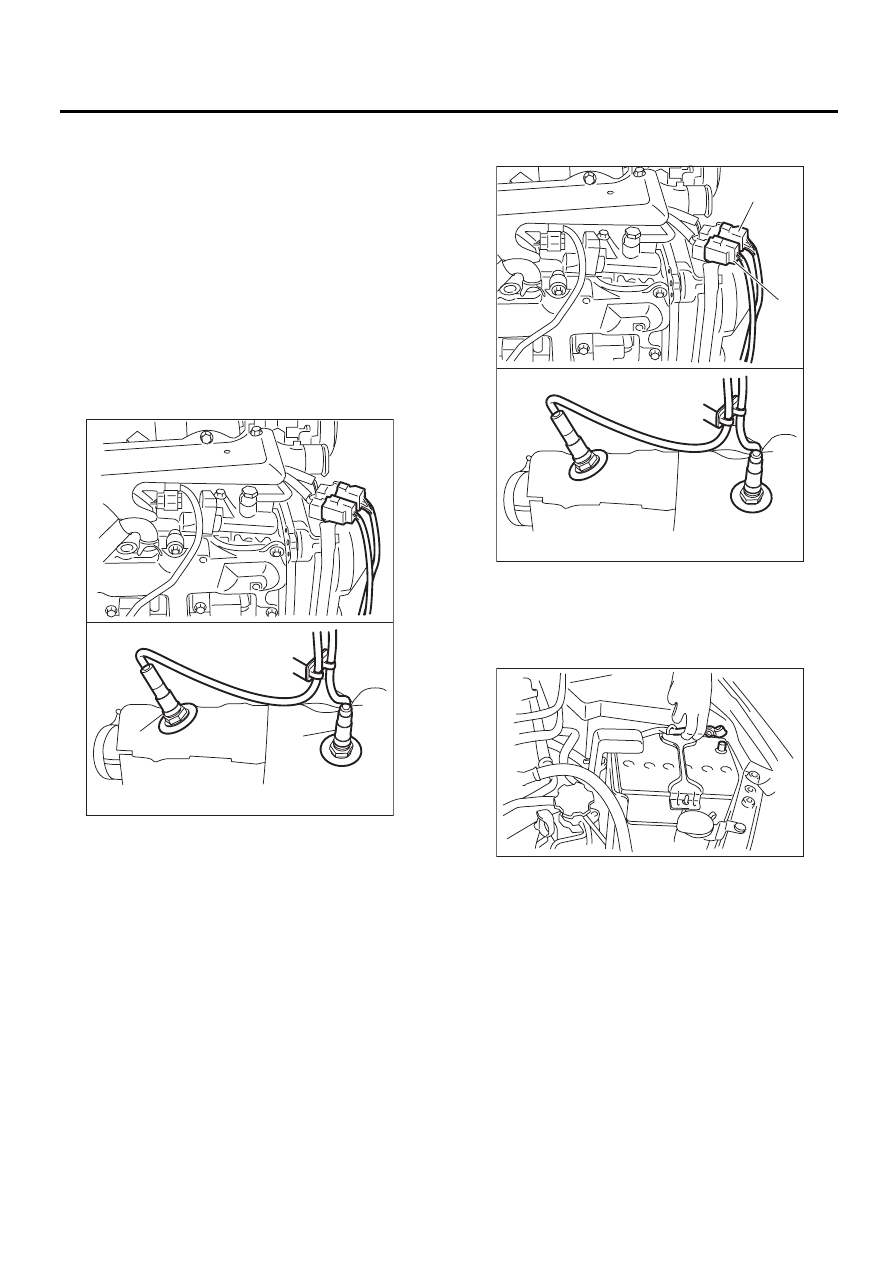

FU(H4DO)-35

Задний датчик кислорода

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1) Перед установкой заднего датчика кислоро-
да нанесите слой противозадирного состава
только на его резьбовую часть, чтобы облег-
чить следующее снятие датчика.

ОСТОРОЖНО:
Никогда не наносите противозадирный со-
став на щиток заднего датчика кислорода.

Противозадирный состав:

NEVER-SEEZ NSN, JET LUBE SS-30 или экви-
валентный

2) Установите задний датчик кислорода.

Момент затяжки:

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

3) Установите переднюю выхлопную трубу.
<См. EX(H4DO)-5, УСТАНОВКА, Передняя вы-
хлопная труба.>
4) Установите нижний кожух.
5) Опустите автомобиль.
6) Закрепите жгут проводки фиксатором.

7) Подключите разъемы к переднему и задне-
му датчикам кислорода.

8) Присоедините провод массы к аккумулятору.

(A) Передний датчик кислорода (качества топ-

ливовоздушной смеси)

(B) Задний датчик кислорода

FU-02849

(B)

(A)

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

FU-02848

(A)

(B)

IN-00203

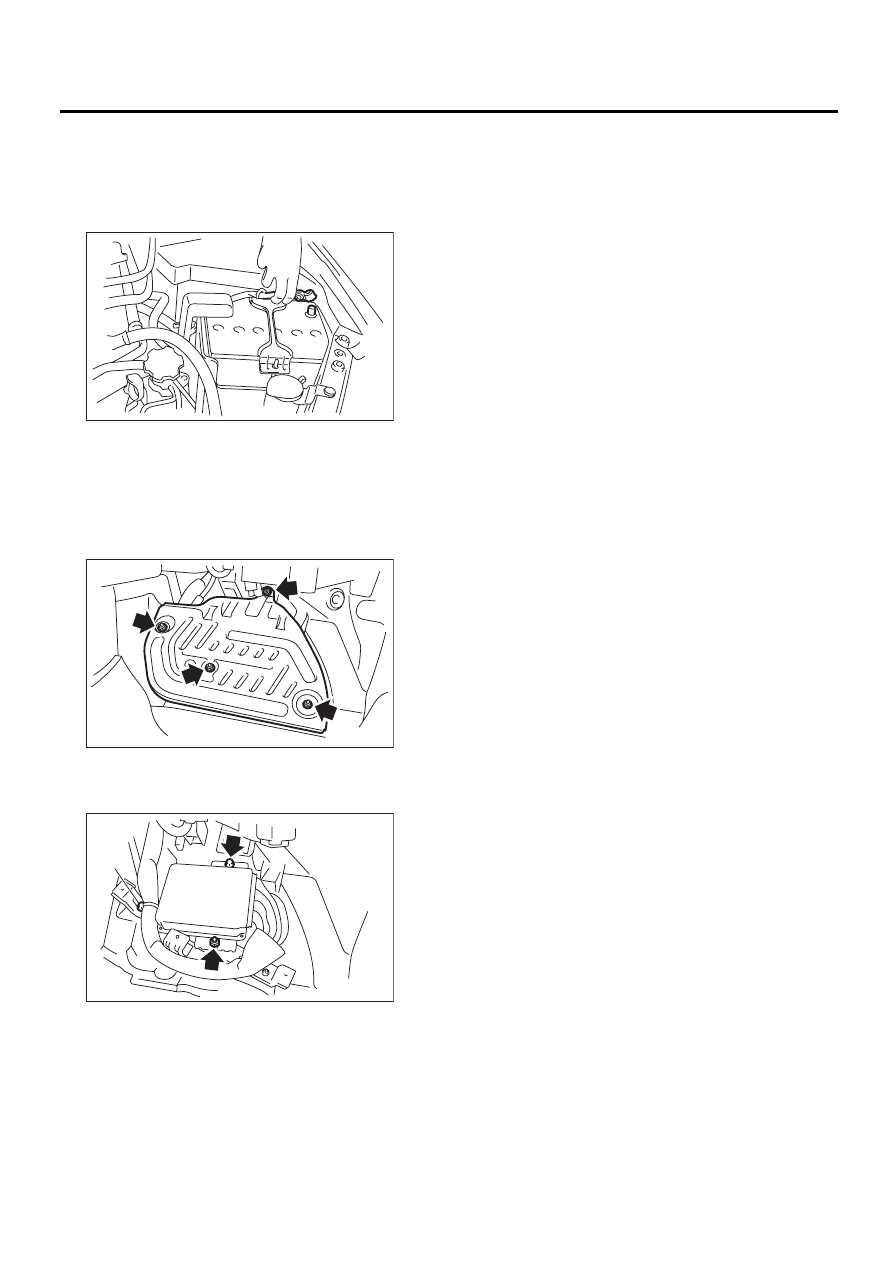

FU(H4DO)-36

Блок управления двигателем (ECM)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

16.Блок управления

двигателем (ECM)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите нижнюю часть внутренней отделки
со стороны пассажира.
<См. EI-63, СНЯТИЕ, Нижняя часть внутренней
отделки.>
3) Снимите напольный коврик переднего пас-
сажирского сиденья.
4) Снимите защитную крышку.

5) Отверните болты и гайки, которые крепят
ECM на кронштейне.
6) Снимите с кронштейна фиксатор (А).

7) Отсоедините разъемы ECM и извлеките его.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Во избежание повреждений системы впрыска
топлива, при замене ECM будьте внимательны,
чтобы не установить блок с другими парамет-
рами.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

IN-00203

FU-02090

FU-02488

(A)

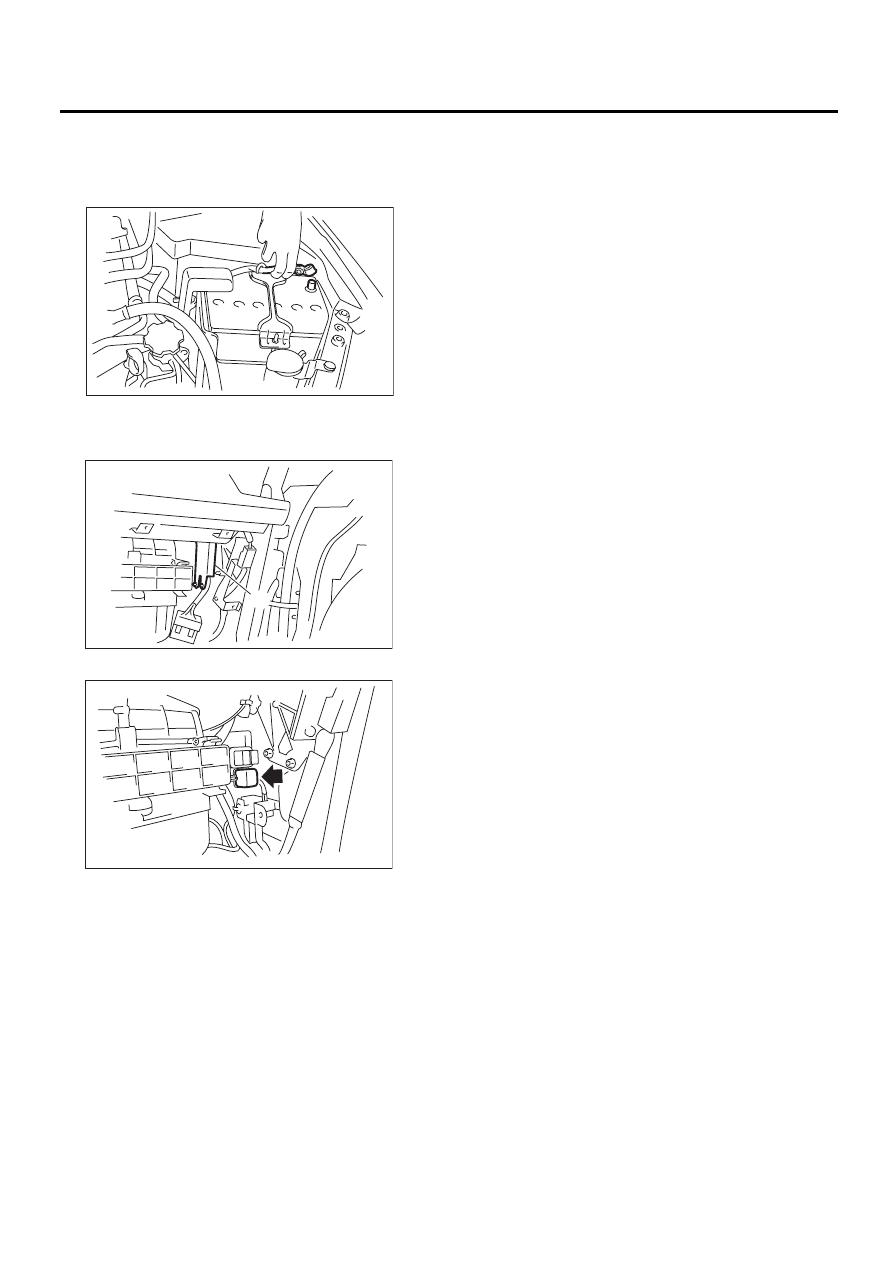

FU(H4DO)-37

Главное реле

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

17.Главное реле

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-54,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите крышку проводки (А).

4) Отсоедините разъемы от главного реле.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

IN-00203

(A)

FU-02092

FU-02093
