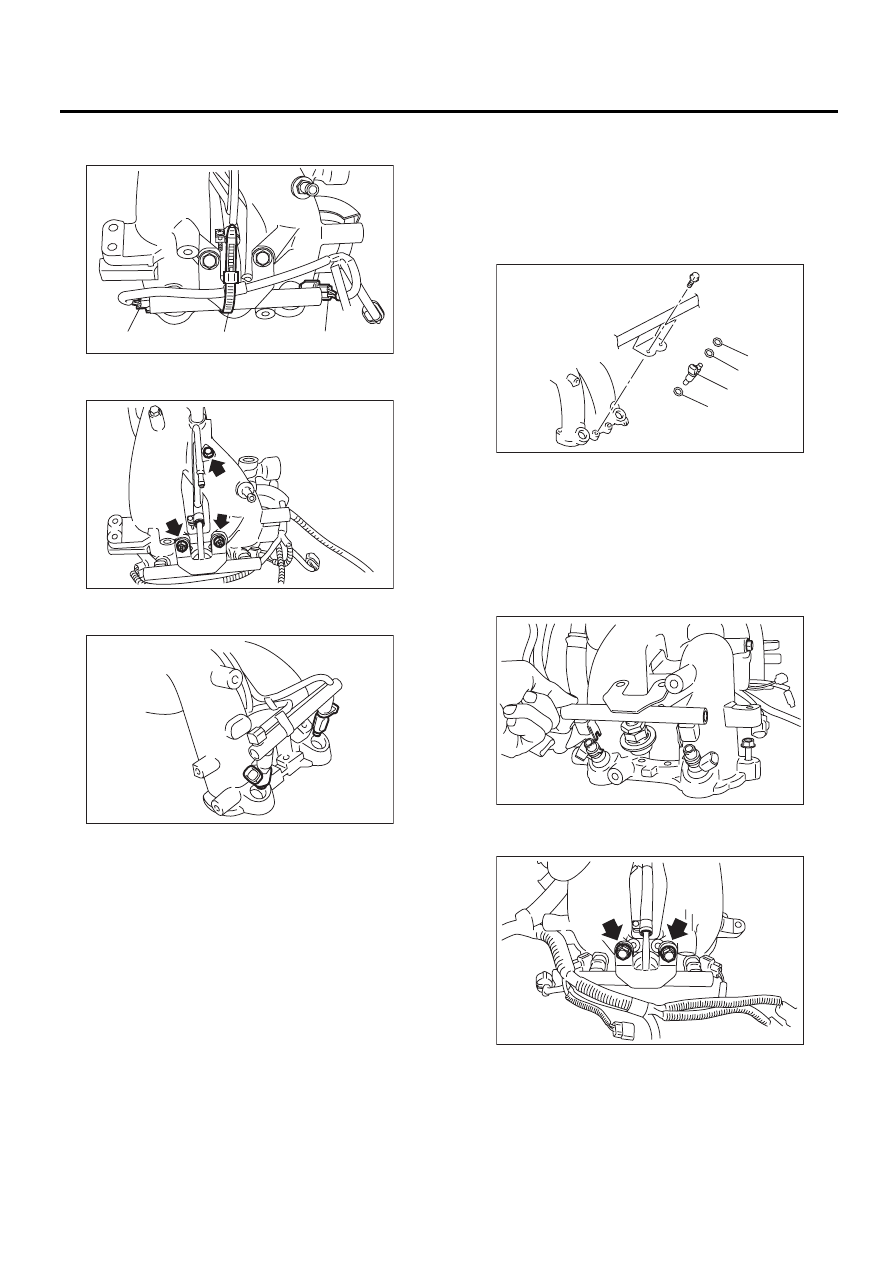

FU(H4DO)-30

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

6) Отсоедините разъем (В) от топливного инжек-
тора.

7) Отверните болт, крепящий трубку топливно-
го инжектора к впускному коллектору.

8) Снимите топливный инжектор, приподняв
трубку инжектора.

B: УСТАНОВКА

1. ПРАВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Используйте новые уплотнительные кольца.

• Совместите выступ на топливном инжекторе
с трубкой топливного инжектора, как показано
на рисунке.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

(A)

(B)

(B) FU-02791

FU-03459

FU-01222

(A) Уплотнительное кольцо

(B) Изолятор

(C) Топливный инжектор

(D) Уплотнительное кольцо

(A)

(B)

(D)

(C)

FU-02804

FU-02805

FU-02793

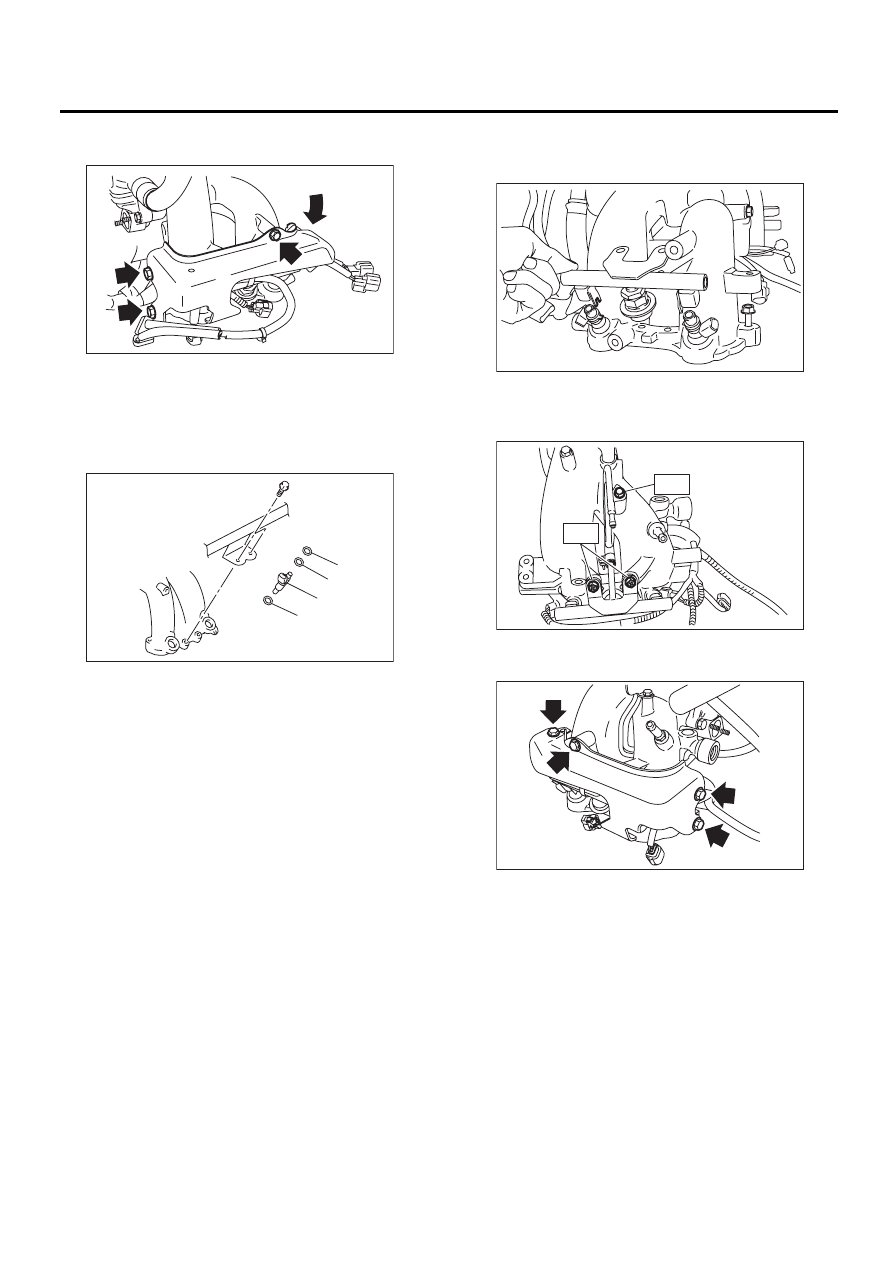

FU(H4DO)-31

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

2. ЛЕВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Используйте новые уплотнительные кольца.

• Совместите выступ на топливном инжекторе
с трубкой топливного инжектора, как показано
на рисунке.

Момент затяжки:

T1: 6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)
T2: 19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

(A) Уплотнительное кольцо

(B) Изолятор

(C) Топливный инжектор

(D) Уплотнительное кольцо

FU-02790

(A)

(B)

(D)

(C)

FU-02804

FU-02805

FU-03400

T1

T2

FU-02789

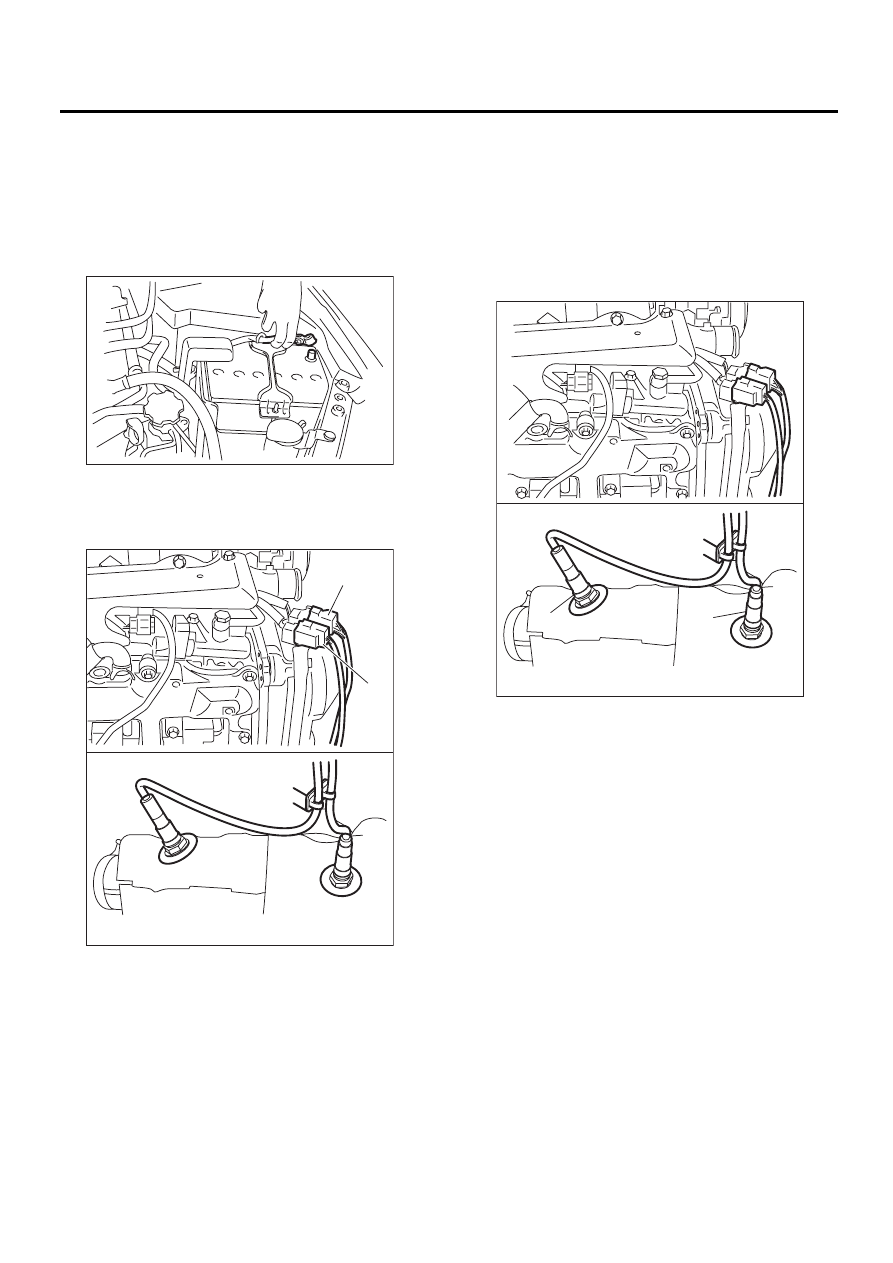

FU(H4DO)-32

Передний датчик кислорода (качества топливовоздушной смеси)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

14.Передний датчик

кислорода (качества
топливовоздушной смеси)

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Снимите воздухозаборный короб. <См.
IN(H4SO)-8, СНЯТИЕ, Воздухозаборный короб.>
4) Отсоедините разъемы от переднего и задне-
го датчиков кислорода.

5) Снимите фиксатор, удерживающий жгут
проводки.
6) Поднимите автомобиль на подъемнике.
7) Снимите нижний кожух.
8) Снимите переднюю выхлопную трубу. <См.
EX(H4DO)-4, СНЯТИЕ, Передняя выхлопная
труба.>

9) Нанесите аэрозольную смазку на резьбовую
часть переднего датчика кислорода и оставьте
его на минуту или более.
10) Снимите передний датчик кислорода.

ОСТОРОЖНО:
Перед снятием переднего датчика кислоро-
да необходимо дождаться остывания вы-
хлопной трубы, в противном случае это мо-
жет повредить выхлопную трубу.

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

IN-00203

FU-02848

(A)

(B)

(A) Передний датчик кислорода (качества топ-

ливовоздушной смеси)

(B) Задний датчик кислорода

FU-02849

(B)

(A)

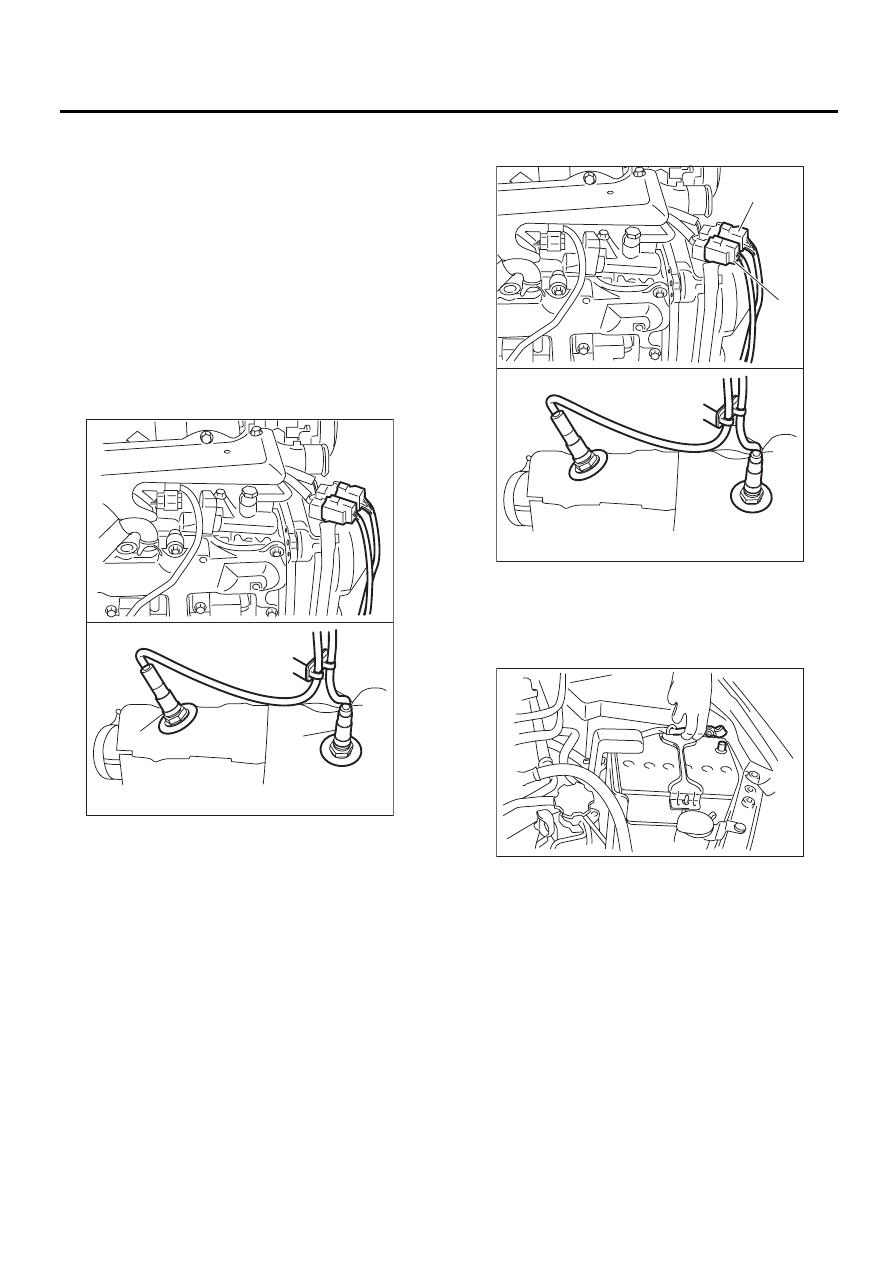

FU(H4DO)-33

Передний датчик кислорода (качества топливовоздушной смеси)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1) Перед установкой переднего датчика кисло-
рода нанесите слой противозадирного состава
только на его резьбовую часть, чтобы облег-
чить следующее снятие датчика.

ОСТОРОЖНО:
Никогда не наносите противозадирный со-
став на щиток переднего датчика кислорода.

Противозадирный состав:

NEVER-SEEZ NSN, JET LUBE SS-30 или экви-
валентный

2) Установите передний датчик кислорода.

Момент затяжки:

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

3) Установите переднюю выхлопную трубу.
<См. EX(H4DO)-5, УСТАНОВКА, Передняя вы-
хлопная труба.>
4) Установите нижний кожух.
5) Опустите автомобиль.
6) Закрепите жгут проводки фиксатором.

7) Подключите разъемы к переднему и задне-
му датчикам кислорода.

8) Присоедините провод массы к аккумулятору.

(A) Передний датчик кислорода (качества топ-

ливовоздушной смеси)

(B) Задний датчик кислорода

FU-02849

(B)

(A)

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

FU-02848

(A)

(B)

IN-00203
