FU(H4DO)-22

Электромагнитный клапан управления потоком масла

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

7. Электромагнитный клапан

управления потоком масла

A: СНЯТИЕ

Электромагнитный клапан управления пото-
ком масла представляет собой единый блок с
крышкой распределительного вала.
Обратитесь к разделу “Распределительный
вал”, в котором приведена процедура снятия.
<См. ME(H4DO)-56, СНЯТИЕ, Распределитель-
ный вал.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

FU(H4DO)-23

Датчик детонации

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

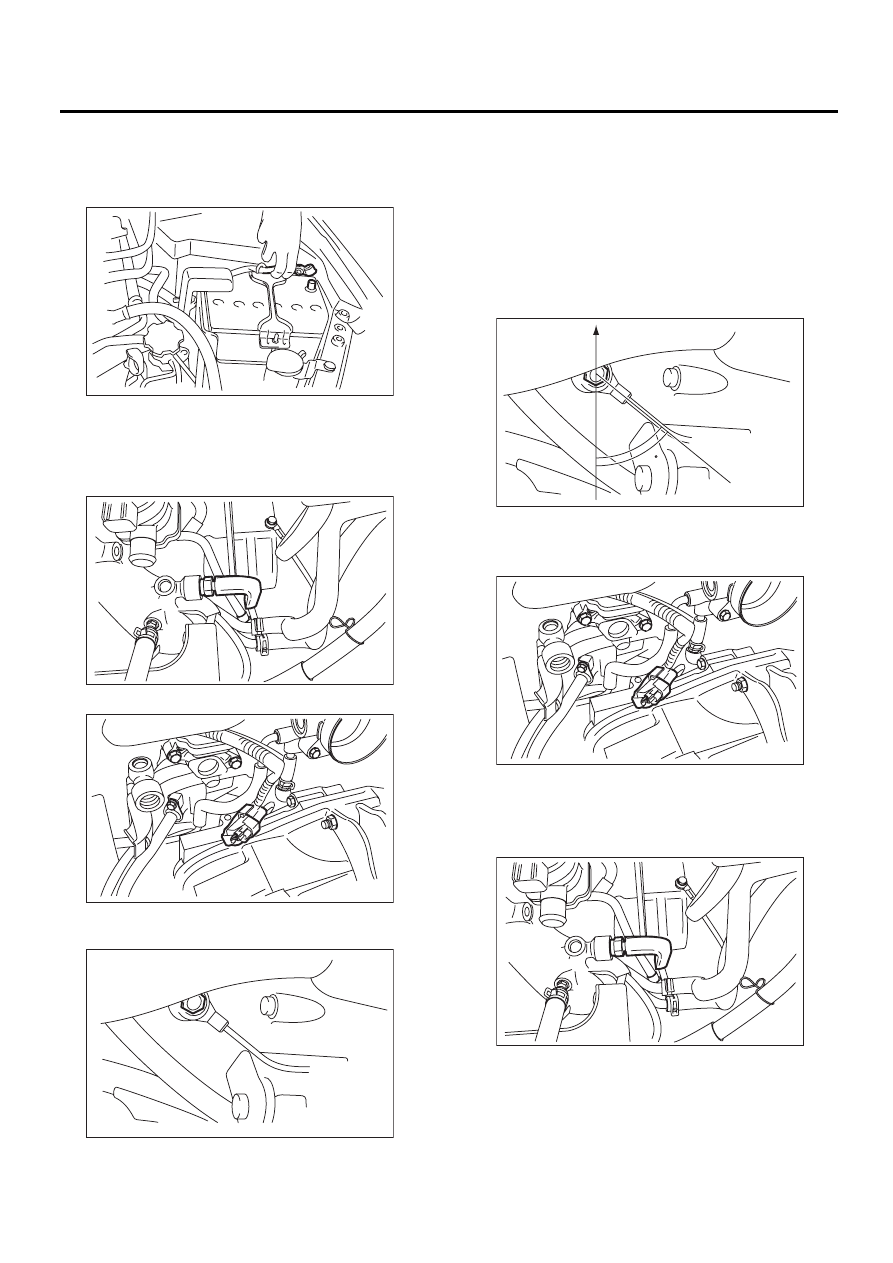

8. Датчик детонации

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите воздухозаборную камеру. <См.
IN(H4SO)-7, СНЯТИЕ, Воздухозаборная каме-
ра.>
3) Снимите трубку рециркуляции выхлопных
газов.

4) Отсоедините разъем датчика детонации.

5) Снимите датчик детонации с блока цилинд-
ров.

B: УСТАНОВКА

1) Установите датчик детонации на блок ци-
линдров.

ПРИМЕЧАНИЕ:
Угол отвода провода датчика детонации дол-
жен быть равен 60° по отношению к задней
части двигателя.

Момент затяжки:

24 Нм (2,4 кгс-м, 17,7 фунт-сила-фут)

2) Подключите разъем датчика детонации.

3) Установите трубку рециркуляции выхлопных
газов.

Момент затяжки:

34 Нм (3,5 кгс-м, 25,1 фунт-сила-фут)

IN-00203

FU-02781

FU-02783

FU-02726

(A) Переднее направление

(A)

60

FU-02727

FU-02783

FU-02781

FU(H4DO)-24

Датчик детонации

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

4) Установите воздухозаборную камеру
<См. IN(H4SO)-7, УСТАНОВКА, Воздухозабор-
ная камера.>

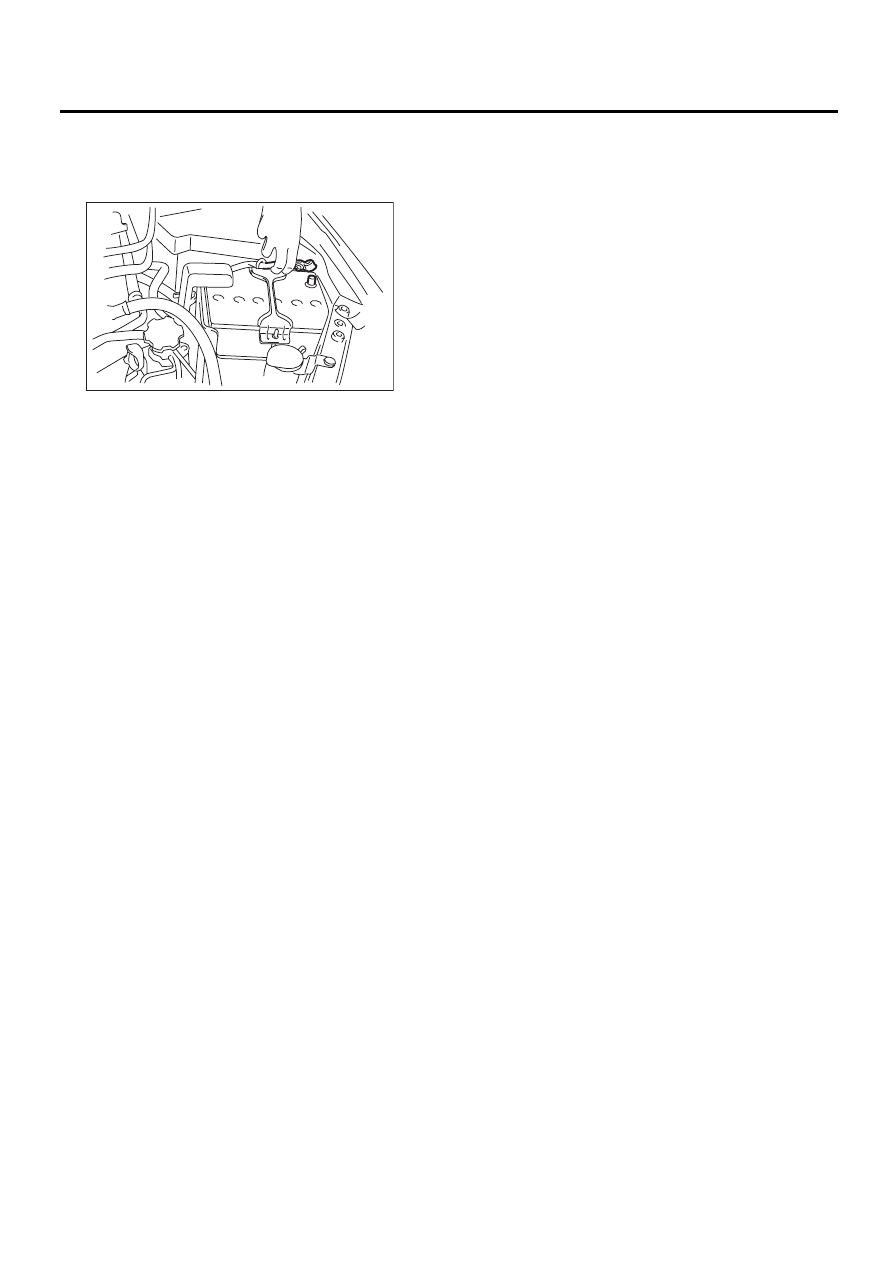

5) Присоедините провод массы к аккумулятору.

IN-00203

FU(H4DO)-25

Датчик положения дроссельной заслонки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

9. Датчик положения

дроссельной заслонки

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Корпус дроссельной заслонки является нераз-
борной деталью, т.е. нельзя снимать датчик
положения дроссельной заслонки с корпуса
дроссельной заслонки.
Обратитесь к разделу “Корпус дроссельной за-
слонки”, в котором приведены процедуры сня-
тия и установки. <См. FU(H4SO)-10, СНЯТИЕ,
Корпус дроссельной заслонки.> <См.
FU(H4SO)-10, УСТАНОВКА, Корпус дроссель-
ной заслонки.>
