Subaru Legacy (2008 год). Руководство - часть 1113

CC-6

Выключатель стоп-сигналов и датчик нажатия педали тормоза

СИСТЕМА КРУИЗ-КОНТРОЛЯ

4. Выключатель стоп-

сигналов и датчик нажатия
педали тормоза

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем от датчика нажатия пе-
дали тормоза и выключателя стоп-сигналов, а
затем снимите его. <См. BR-48, СНЯТИЕ, Вы-
ключатель стоп-сигналов.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление датчика нажатия педа-
ли тормоза (A) и выключателя стоп-сигналов (B).

Если величины сопротивления не соответству-
ют нормативным, замените датчик нажатия пе-
дали тормоза и выключатель стоп-сигналов.

Датчик/Вы-

ключатель

Педаль

Номер

клеммы

Нормативное

значение

Датчик нажа-

тия педали

тормоза

Отпущена

1 и 4

Менее 1 Ом

Нажата

1 и 4

1 МОм или более

Выключатель

стоп-сигналов

Отпущена

2 и 3

1 МОм или более

Нажата

2 и 3

Менее 1 Ом

CC-00022

1

2

3

4

(A)

(B)

3

2

1

4

CC-7

Датчик нажатия педали сцепления

СИСТЕМА КРУИЗ-КОНТРОЛЯ

5. Датчик нажатия педали

сцепления

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем от датчика нажатия пе-
дали сцепления, а затем снимите его. <См. CL-41,
РАЗБОРКА, Педаль сцепления.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

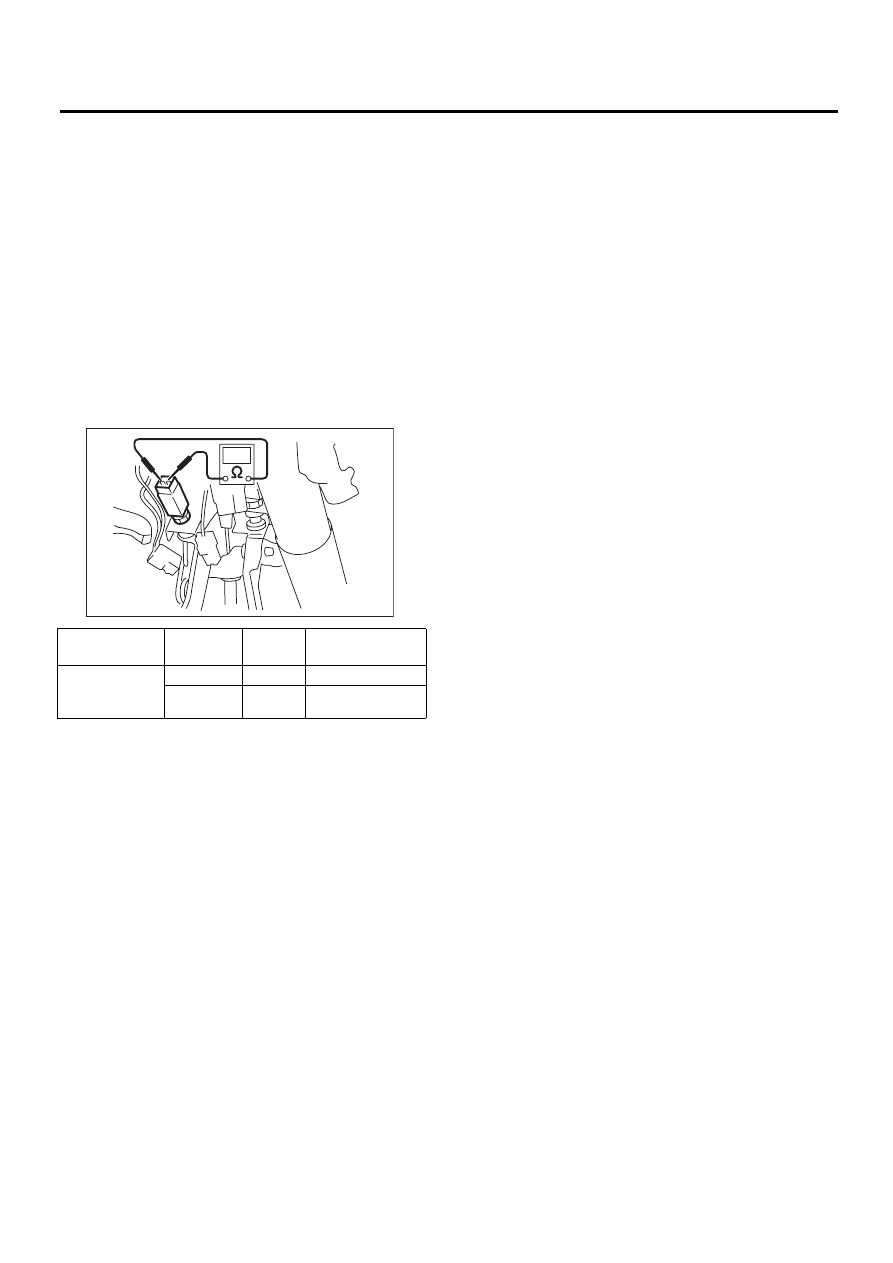

Измерьте сопротивление датчика нажатия пе-
дали сцепления.

Если величины сопротивления не соответству-
ют нормативным, замените датчик нажатия пе-
дали сцепления.

Датчик

Педаль

Номер

клеммы

Нормативное

значение

Датчик нажа-

тия педали

сцепления

Отпущена

1 и 2

Менее 1 Ом

Нажата

1 и 2

1 МОм или более

CC-00023

CC-8

Выключатель блокиратора

СИСТЕМА КРУИЗ-КОНТРОЛЯ

6. Выключатель блокиратора

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем от выключателя бло-
киратора, а затем снимите его. <См. 4AT-52,
СНЯТИЕ, Выключатель блокиратора.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление выключателя блоки-
ратора.

Если величины сопротивления не соответству-
ют нормативным, замените выключатель бло-
киратора.

Положение рыча-

га селектора

Номер клеммы

Нормативное

значение

P

7 и 12

Менее 1 Ом

N

Менее 1 Ом

Кроме “P” или “N”

1 МОм или более

CC-00024

1

2

3

4

5

6

7

8

9

10

11

12

CC-9

Датчик нейтральной передачи

СИСТЕМА КРУИЗ-КОНТРОЛЯ

7. Датчик нейтральной

передачи

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем от датчика нейтраль-
ной передачи, а затем снимите его. <См. 5MT-
37, ПЕРЕКЛЮЧАТЕЛЬ ФОНАРЕЙ ЗАДНЕГО
ХОДА И ДАТЧИК НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ,
СНЯТИЕ, Переключатель, датчик и жгут про-
водов.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление датчика нейтральной
передачи

Если величины сопротивления не соответству-
ют нормативным, замените датчик нейтраль-
ной передачи.

Включенная пере-

дача

Номер клем-

мы

Нормативное зна-

чение

Нейтральная

1 и 2

Менее 1 Ом

Другие передачи

1 МОм или более

MT-00110

1

2
