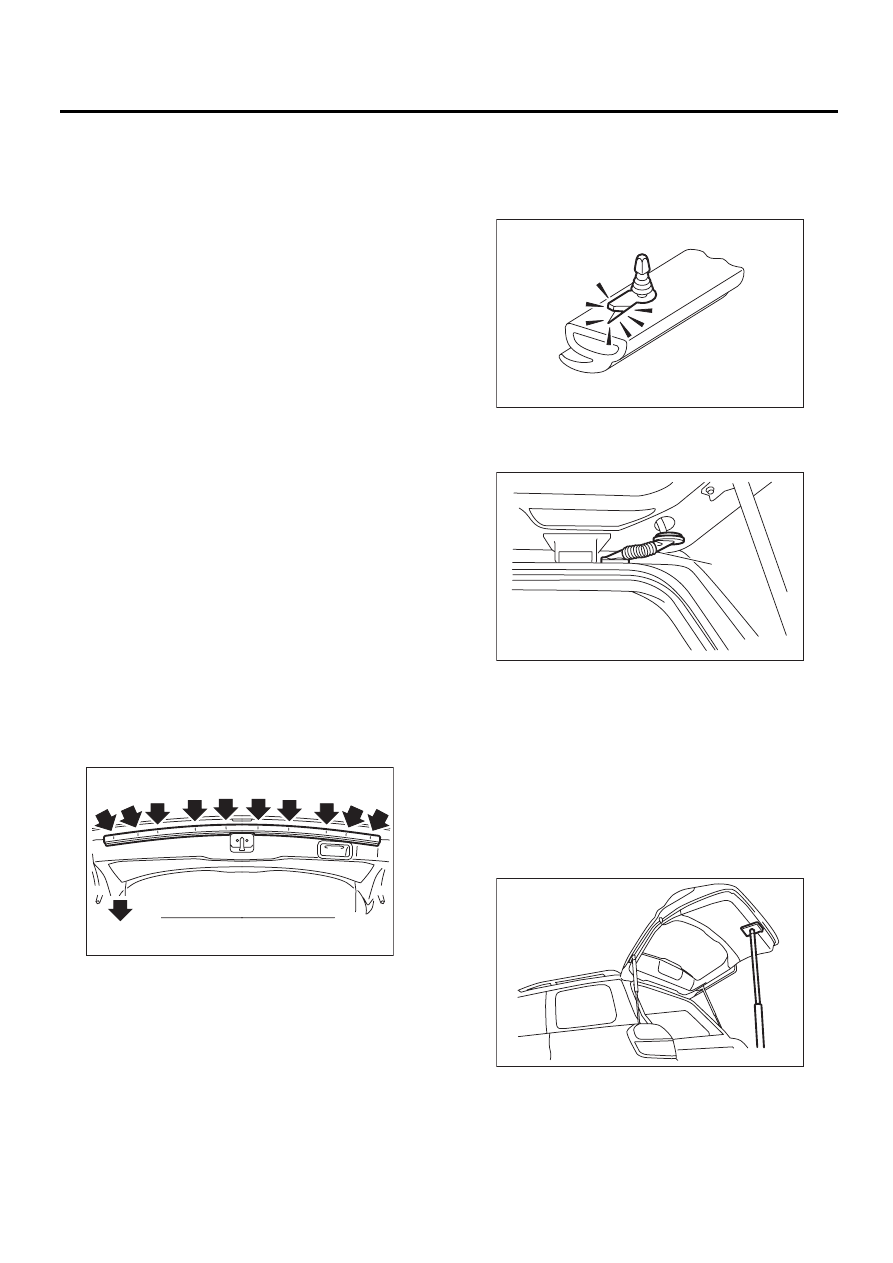

EB-26

Дверца багажного отсека

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

9. Дверца багажного отсека

A: СНЯТИЕ

1. ПАНЕЛЬ ДВЕРЦЫ БАГАЖНОГО
ОТСЕКА

1) Отсоедините провод массы от аккумулятора.
2) Откройте дверцу багажного отсека.
3) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-72, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
4) Снимите декоративную накладку дверцы
багажного отсека. <См. EI-79, СНЯТИЕ, Деко-
ративная накладка дверцы багажного отсека>
5) Снимите рычаг стеклоочистителя заднего
стекла. <См. WW-22, СНЯТИЕ, Рычаг стекло-
очистителя заднего стекла.>
6) Снимите электродвигатель стеклоочистите-
ля заднего стекла. <См. WW-23, МОДЕЛЬ С
КУЗОВОМ УНИВЕРСАЛ, СНЯТИЕ, Электро-
двигатель стеклоочистителя заднего стекла.>
7) Снимите наружную ручку дверцы багажного
отсека. <См. SL-61, СНЯТИЕ, Наружная ручка
дверцы багажного отсека.>
8) Снимите узел замка дверцы багажного отсе-
ка. <См. SL-62, СНЯТИЕ, Узел замка дверцы
багажного отсека.>
9) Снимите спойлер крыши. <См. EI-43, СНЯ-
ТИЕ, Спойлер крыши.>
10) Снимите скобу крепления жгута проводов
каждого разъема с панели дверцы багажного
отсека.
11) Снимите фиксатор уплотнителя (А) и сни-
мите уплотнитель панели дверцы багажного
отсека.

ПРИМЕЧАНИЕ:
Не прикладывайте чрезмерную силу при сня-
тии фиксатора уплотнителя, чтобы не повре-
дить уплотнитель. Обязательно применяйте
съемник для снятия фиксаторов.

12) Снимите резиновую втулку (A) и вытяните
жгут проводов и шланг омывателя из дверцы
багажного отсека.

13) Перед снятием амортизационной стойки
дверцы багажного отсека примите меры по
предотвращению закрытия дверцы багажного
отсека, установив подпорку или аналогичное
приспособление.

ОСТОРОЖНО:
Если подпорка выскочит, работник может
получить травму, а автомобиль – поврежде-
ния. Во избежание травм или повреждений
автомобиля, обязательно используйте в ка-
честве опоры надежный материал.

:(A)

EB-00162

EB-00141

EB-00020

(A)

EB-00069

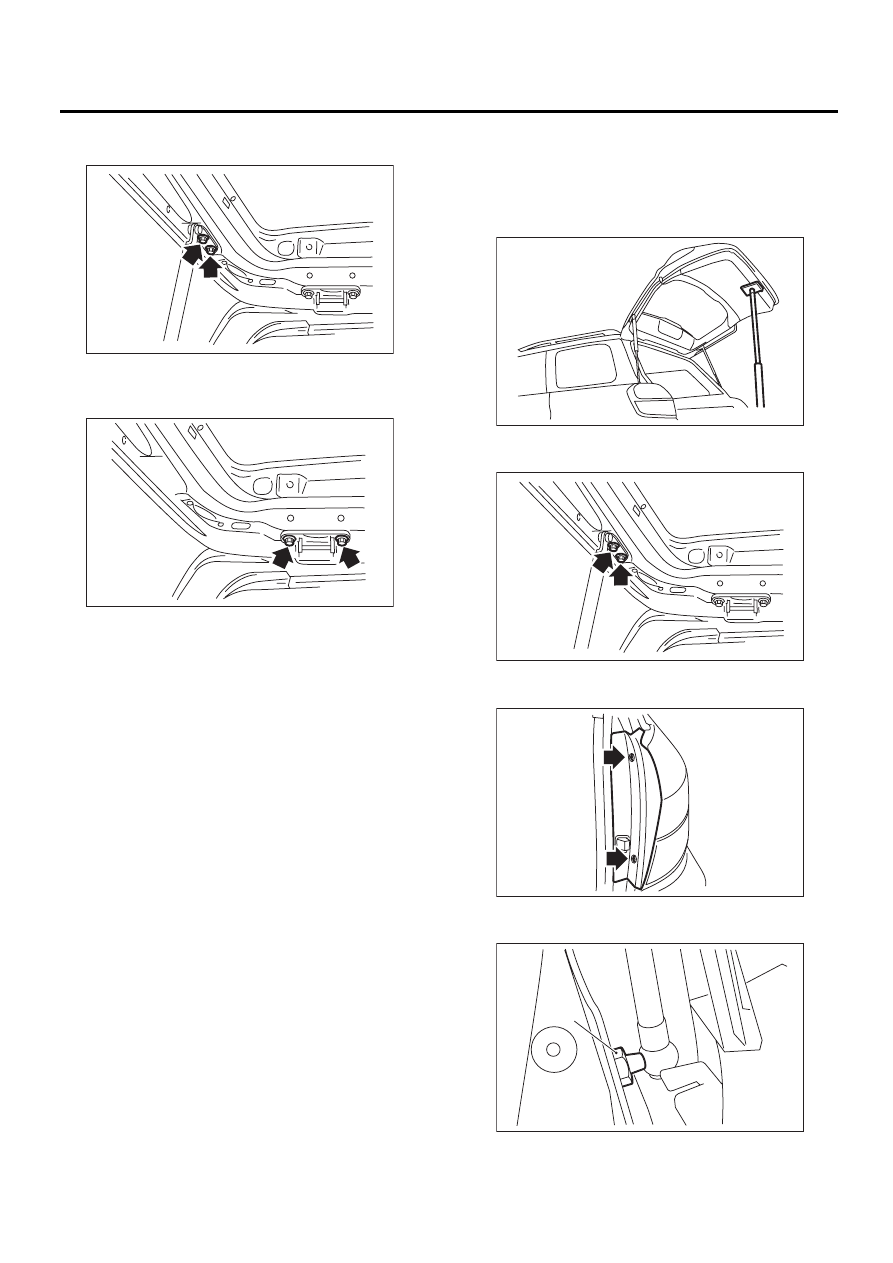

EB-27

Дверца багажного отсека

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

14) Отверните крепежный болт амортизацион-
ной стойки дверцы багажного отсека.

15) Отверните болт петли дверцы багажного
отсека и снимите панель дверцы багажного от-
сека.

16) Снимите петлю дверцы багажного отсека с
автомобиля.

2. АМОРТИЗАЦИОННАЯ СТОЙКА
ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

ОСТОРОЖНО:
• Не повредите штоки поршня и сальники.
• Запрещается разбирать цилиндры: В них
закачан газ.
1) Откройте дверцу багажного отсека.
2) Перед снятием амортизационной стойки
дверцы багажного отсека примите меры по
предотвращению закрытия дверцы багажного
отсека, установив подпорку или аналогичное
приспособление.

3) Отверните крепежный болт амортизацион-
ной стойки дверцы багажного отсека.

4) Снимите фиксаторы, затем снимите крышку
заднего комбинированного фонаря.

5) Отверните крепежный болт (А) и снимите
амортизационную стойку.

EB-00022

EB-00023

EB-00069

EB-00022

LI-00295

(A)

EB-00158

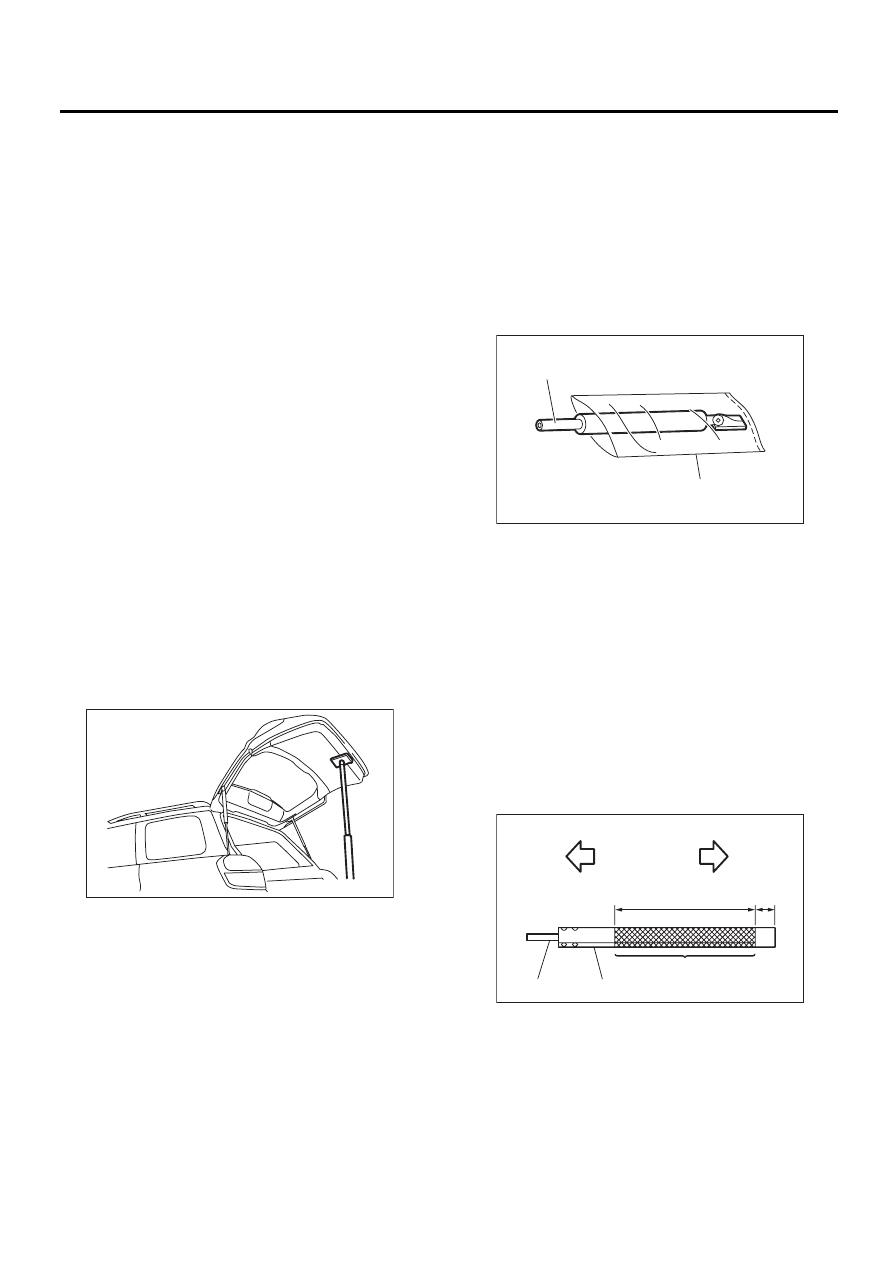

EB-28

Дверца багажного отсека

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

B: УСТАНОВКА

1. ПАНЕЛЬ ДВЕРЦЫ БАГАЖНОГО
ОТСЕКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Выполняйте установку внимательно, чтобы
обеспечить равномерный зазор между пане-
лью дверцы багажного отсека и кузовом. Раз-
меры зазора указаны в главе “ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ” раздела “Общие сведе-
ния”. <См. EB-5, ЗАДНЯЯ ЧАСТЬ (МОДЕЛЬ С
КУЗОВОМ УНИВЕРСАЛ), ТЕХНИЧЕСКИЕ ХА-
РАКТЕРИСТИКИ, Общие сведения.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. EB-11, ПАНЕЛЬ ДВЕРЦЫ БАГАЖНОГО
ОТСЕКА, УЗЕЛ, Общие сведения.>

2. АМОРТИЗАЦИОННАЯ СТОЙКА
ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

1) Примите меры по предотвращению закры-
тия дверцы багажного отсека, установив под-
порку или аналогичное приспособление.

2) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

C: УТИЛИЗАЦИЯ

1. АМОРТИЗАЦИОННАЯ СТОЙКА
ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

ОСТОРОЖНО:
Газ не имеет цвета, запаха и безвреден. Тем
не менее, под давлением возможен выброс
железных опилок или масла. Обязательно
наденьте пылезащитные очки.
1) Накройте стойку виниловым мешком, как
показано на рисунке.

ПРИМЕЧАНИЕ:
Не допускайте захвата винилового мешка ре-
жущей кромкой сверла.
2) Слегка приподнимите сторону стойки, кре-
пящуюся к кузову так, чтобы шток поршня был
выдвинут на всю длину, и закрепите сторону
стойки, крепящуюся к кузову, в тисках.
Просверлите отверстие диаметром 2 — 3 мм
(0,08 — 0,12 дюйма) в точке, расположенной в
10 — 200 мм (0,39 — 7,87 дюйма) от дверцы и
полностью выпустите газ амортизационной
стойки дверцы багажного отсека.

EB-00069

(1) Амортизационная стойка дверцы багажного отсека

(2) Виниловый мешок

(1) Сторона кузова

(2) Сторона дверцы

(3) 190 мм (7,48 дюйма)

(4) 10 мм (0,39 дюйма)

(5) Шток поршня

(6) Цилиндр

(7) Участок сверления

EB-00031
