CC-2

Общие сведения

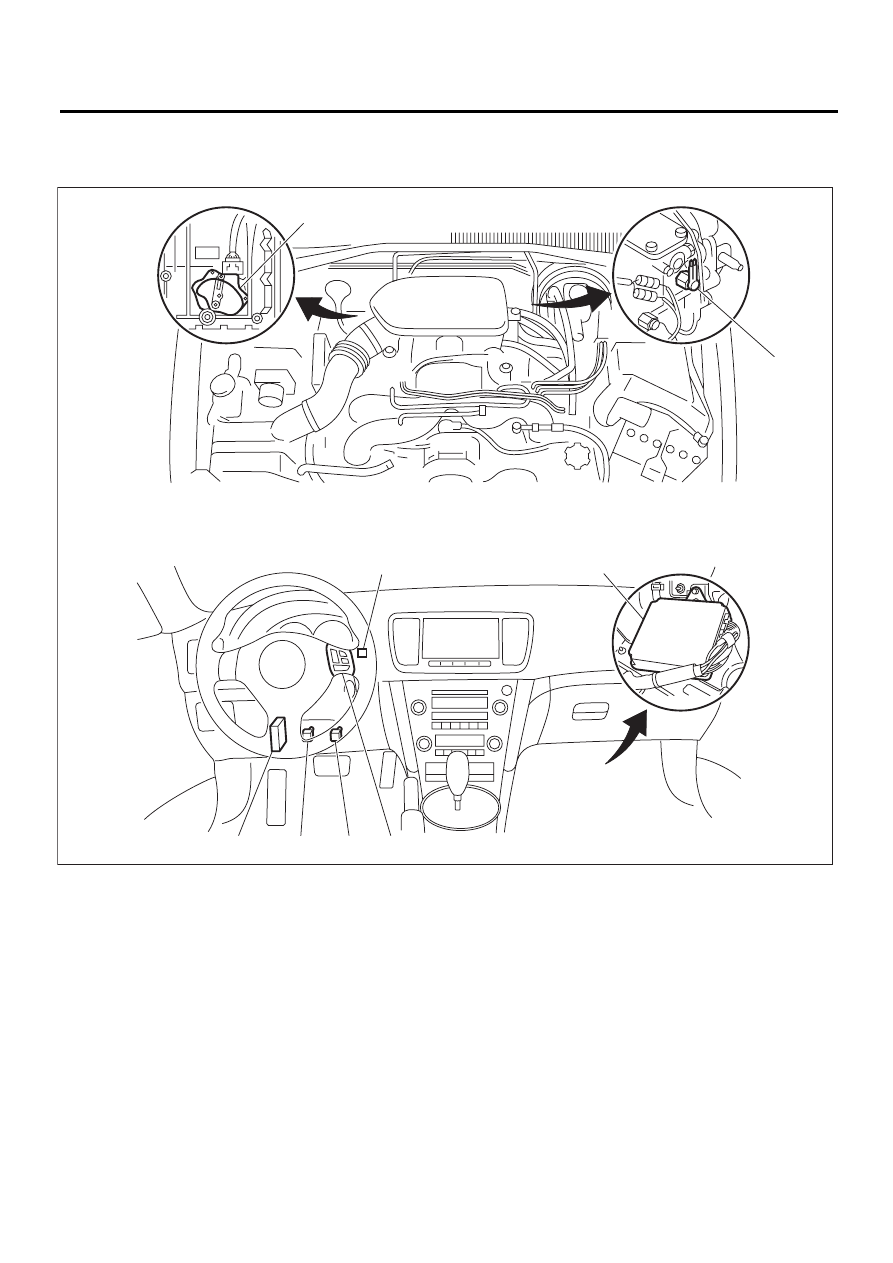

СИСТЕМА КРУИЗ-КОНТРОЛЯ

1. Общие сведения

A: УЗЕЛ

(1)

Блок управления двигателем (ECM)

(5)

Блок управления трансмиссии
(ТСМ) (Модель AT)

(7)

Датчик нейтральной передачи
(модель MT)

(2)

Переключатель команд системы
круиз-контроля

(3)

Выключатель стоп-сигналов и дат-
чик нажатия педали тормоза

(6)

Выключатель блокиратора
(модель AT)

(8)

Датчик нажатия педали сцепле-
ния (модель MT)

(4)

Контрольная лампа системы круиз-
контроля и контрольная лампа уста-
новки круиз-контроля





CC-00486

(7)

(6)

(1)

(4)

(2)

(3)

(8)

(5)

CC-3

Общие сведения

СИСТЕМА КРУИЗ-КОНТРОЛЯ

B: ОСТОРОЖНО

• Перед тем как приступить к разборке или
сборке деталей, обязательно отсоедините про-
вод массы от аккумуляторной батареи. В ходе
ремонта аудиосистемы, блока управления и
других узлов, имеющих функцию памяти, сде-
лайте запись содержимого памяти до отсоеди-
нения провода массы от аккумуляторной бата-
реи. В противном случае содержимое памяти
будет стерто.
• Соберите детали в порядке, обратном по-
рядку разборки, если не указан иной способ.
• Отрегулируйте детали согласно специфика-
циям, приведенным в данном Руководстве.
• Во время сборки надежно подсоедините
разъемы.
• После сборки убедитесь в том, что функцио-
нальные детали работают нормально.

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

НАЗВАНИЕ ИНСТРУ-

МЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения
сопротивления и напряжения.

Насадка TORX

®

 T30

Используется при снятии/уста-
новке модуля подушки безопас-
ности водителя.

CC-4

Блок управления системы круиз-контроля

СИСТЕМА КРУИЗ-КОНТРОЛЯ

2. Блок управления системы

круиз-контроля

A: ПРИМЕЧАНИЕ

Управление системой круиз-контроля осущест-
вляет блок управления  двигателем (ECM).

B: СНЯТИЕ

• <См. FU(H4SO)-36, СНЯТИЕ, Блок управле-
ния двигателем (ECM).>
• <См. FU(H4DO)-36, СНЯТИЕ, Блок управле-
ния двигателем (ECM).>
• <См. FU(H4DOTC)-44, СНЯТИЕ, Блок управ-
ления двигателем (ECM).>
• <См. FU(H6DO)-37, СНЯТИЕ, Блок управле-
ния двигателем (ECM).>

C: УСТАНОВКА

• <См. FU(H4SO)-36, УСТАНОВКА, Блок уп-
равления двигателем (ECM).>
• <См. FU(H4DO)-36, УСТАНОВКА, Блок уп-
равления двигателем (ECM).>
• <См. FU(H4DOTC)-44, УСТАНОВКА, Блок уп-
равления двигателем (ECM).>
• <См. FU(H6DO)-37, УСТАНОВКА, Блок уп-
равления двигателем (ECM).>

CC-5

Переключатель команд системы круиз-контроля

СИСТЕМА КРУИЗ-КОНТРОЛЯ

3. Переключатель команд

системы круиз-контроля

A: СНЯТИЕ

ВНИМАНИЕ:
Перед началом работ по техническому об-
служиванию обязательно прочтите приме-
чания к разделу “AB” по правилам проведе-
ния работ с модулем подушки безопасности
водителя. <См. AB-4, ОСТОРОЖНО, Общие
сведения.>
1) Установите передние колеса в направлении
прямолинейного движения.
2) Переведите выключатель зажигания в поло-
жение OFF.
3) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.

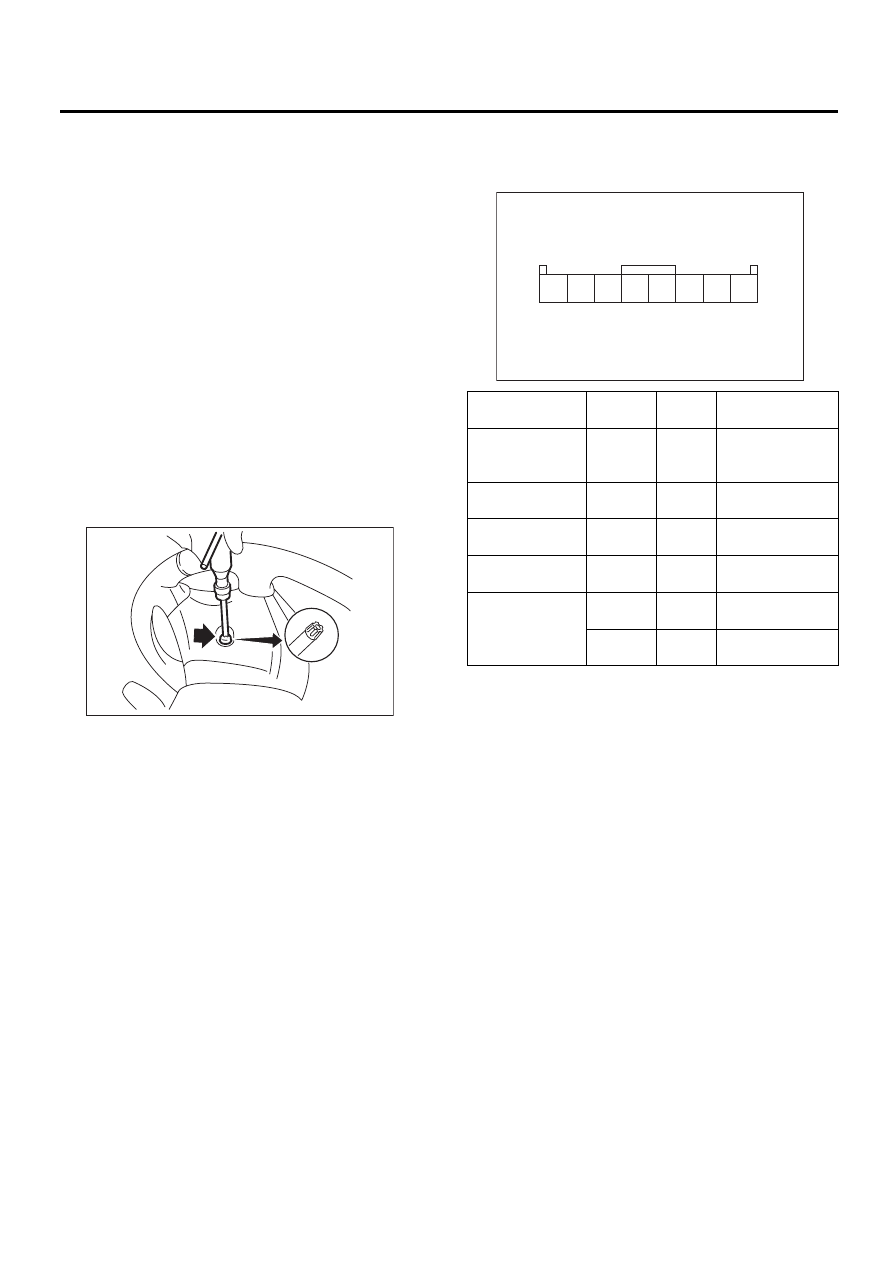

4) Используя насадку TORX

®

 T30 (1), ослабьте

два болта TORX

®

, которые крепят модуль по-

душки безопасности водителя.

5) Отсоедините разъем модуля подушки безо-
пасности, находящийся с обратной стороны мо-
дуля подушки безопасности. <См. AB-9, ПРО-
ЦЕДУРА, Разъем модуля подушки безопаснос-
ти.>
6) Снимите рулевое колесо. <См. PS-19, СНЯ-
ТИЕ, Рулевое колесо.>
7) Снимите нижнюю крышку с рулевого колеса.
8) Выверните винт и снимите переключатель
команд системы круиз-контроля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление переключателя ко-
манд системы круиз-контроля.

Если величины сопротивления не соответству-
ют нормативным, замените переключатель ко-
манд системы круиз-контроля.

CC-00018

(1)

Выключатель/

Переключатель

Положе-

ние

Номер

клеммы

Нормативное

значение

CANCEL

SET/COAST

RESUME/ACCEL

ВСЕ ВЫ-

КЛЮЧЕ-

НЫ

6 и 7

Примерно 4 кОм

CANCEL

ON

(ВКЛ)

6 и 7

Менее 1 Ом

SET/COAST

ON

(ВКЛ)

6 и 7

Примерно 250 Ом

RESUME/ACCEL

ON

(ВКЛ)

6 и 7

Примерно

1500 Ом

ГЛАВНЫЙ ВЫ-

КЛЮЧАТЕЛЬ

OFF

(ВЫКЛ)

6 и 8

1 МОм или более

ON

(ВКЛ)

6 и 8

Менее 1 Ом

CC-00487

2 3

1

4 5 6 7 8
