EI-12

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

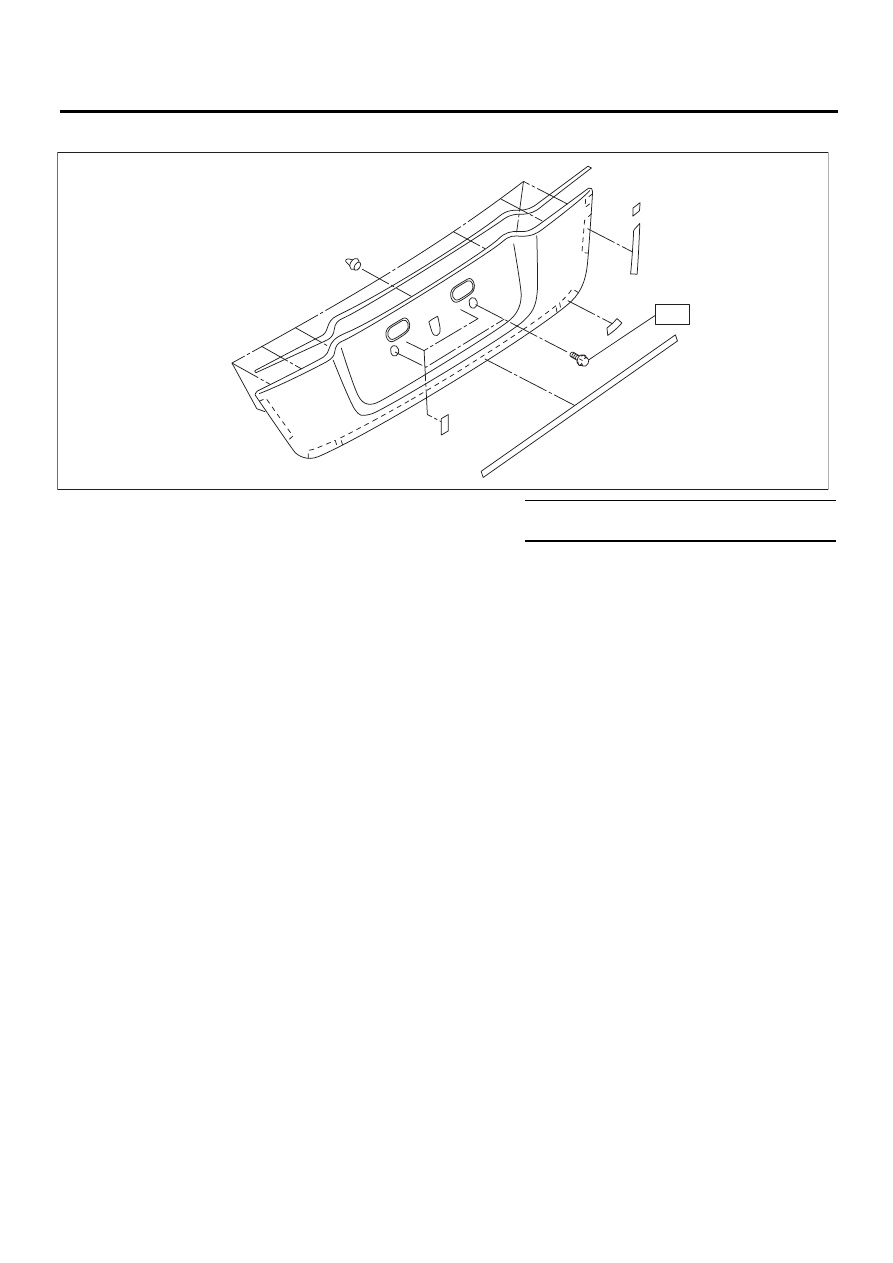

16.ДЕКОРАТИВНАЯ НАКЛАДКА КРЫШКИ БАГАЖНИКА









Момент затяжки: Нм (кгс-м, фунт-сила-фут)









T: 7,5 (0,76, 5,5)

EI-01677

T

EI-13

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

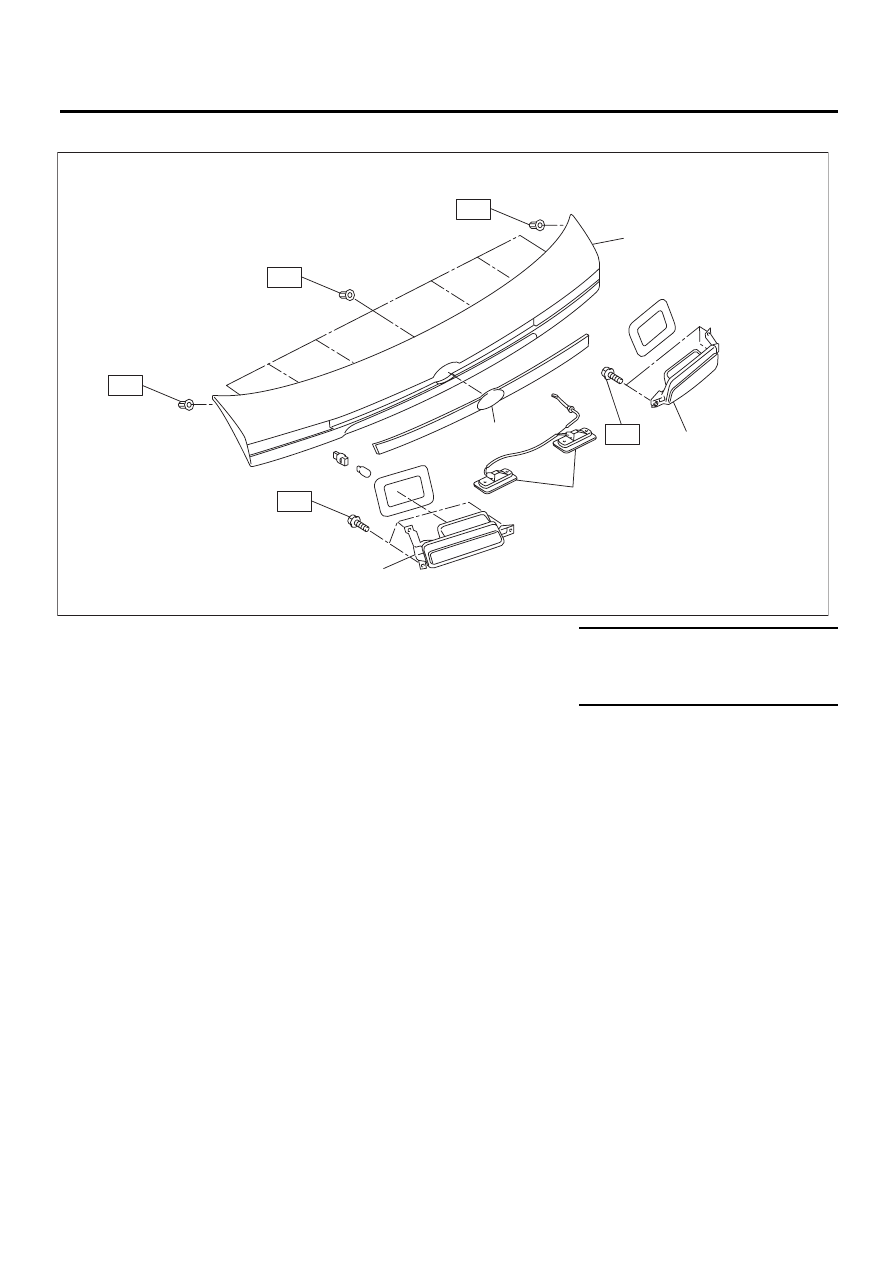

17.ДЕКОРАТИВНАЯ НАКЛАДКА ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

(1)

Декоративная накладка дверцы багажного
отсека

(5)

Фонарь заднего хода

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Декоративная накладка

T1: 4,5 (0,46, 3,32)

(3)

Фонарь освещения номерного знака

T2: 7,5 (0,76, 5,5)

(4)

Задний противотуманный фонарь (модель с
задним противотуманным фонарем) или фо-
нарь заднего хода (модель без заднего про-
тивотуманного фонаря)

(2)

(1)

(4)

(3)

(5)

EI-01678

T1

T1

T1

T2

T2

EI-14

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

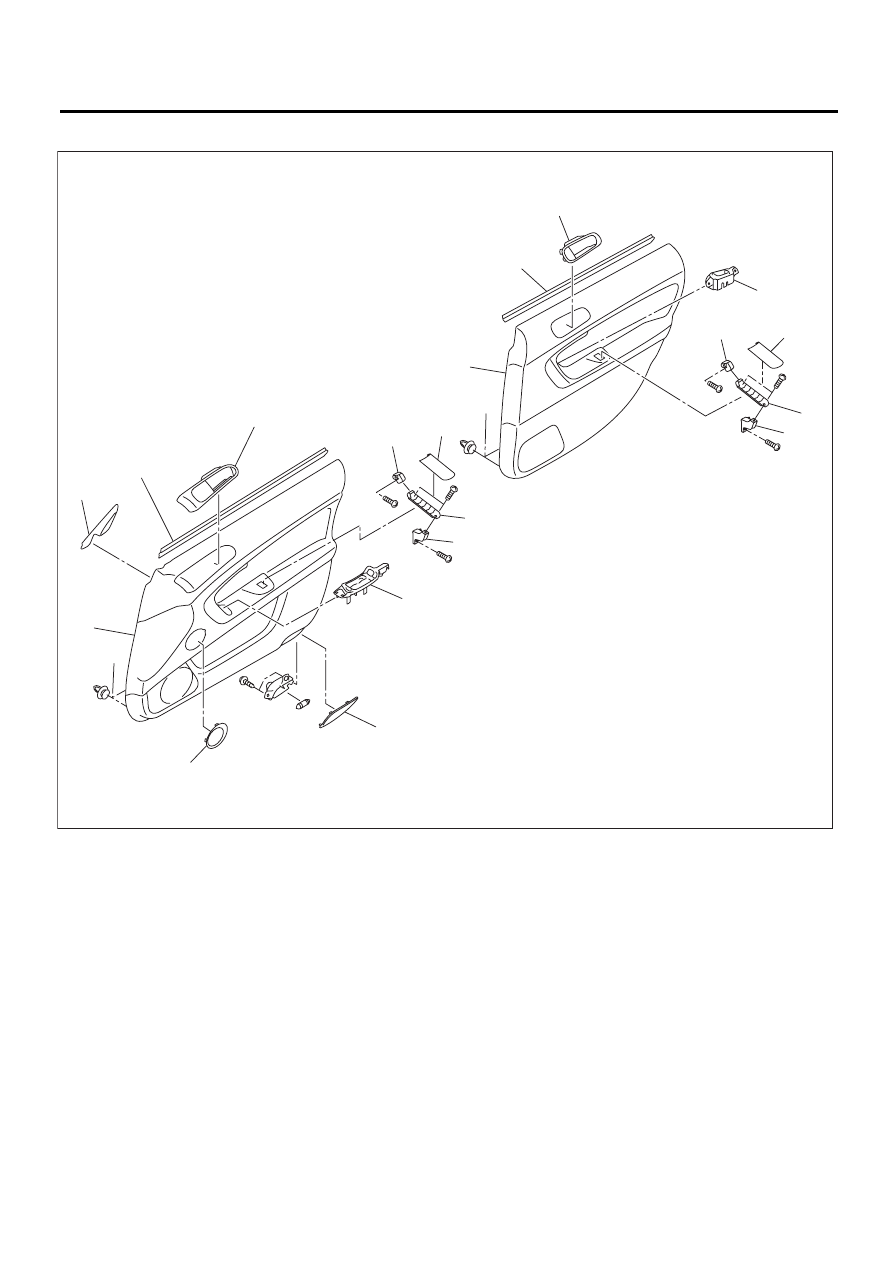

18.ВНУТРЕННЯЯ ОТДЕЛКА ДВЕРИ

(1)

Внутренняя отделка передней
двери

(5)

Ручка в обивке двери

(9)

Блок кнопок управления элект-
ростеклоподъемника

(2)

Накладка усилительной косынки

(6)

Верхний кронштейн ручки в
обивке двери

(10)

Крышка фонаря подсветки по-
рога

(3)

Верхний уплотнитель

(7)

Каркас ручки в обивке двери

(11)

Накладка динамика

(4)

Накладка внутренней ручки от-
крывания двери

(8)

Нижний кронштейн ручки в
обивке двери

(12)

Внутренняя отделка задней
двери

EI-00714

(1)

(2)

(3)

(6)

(4)

(5)

(7)

(8)

(6)

(5)

(9)

(7)

(8)

(9)

(10)

(11)

(4)

(3)

(12)

EI-15

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

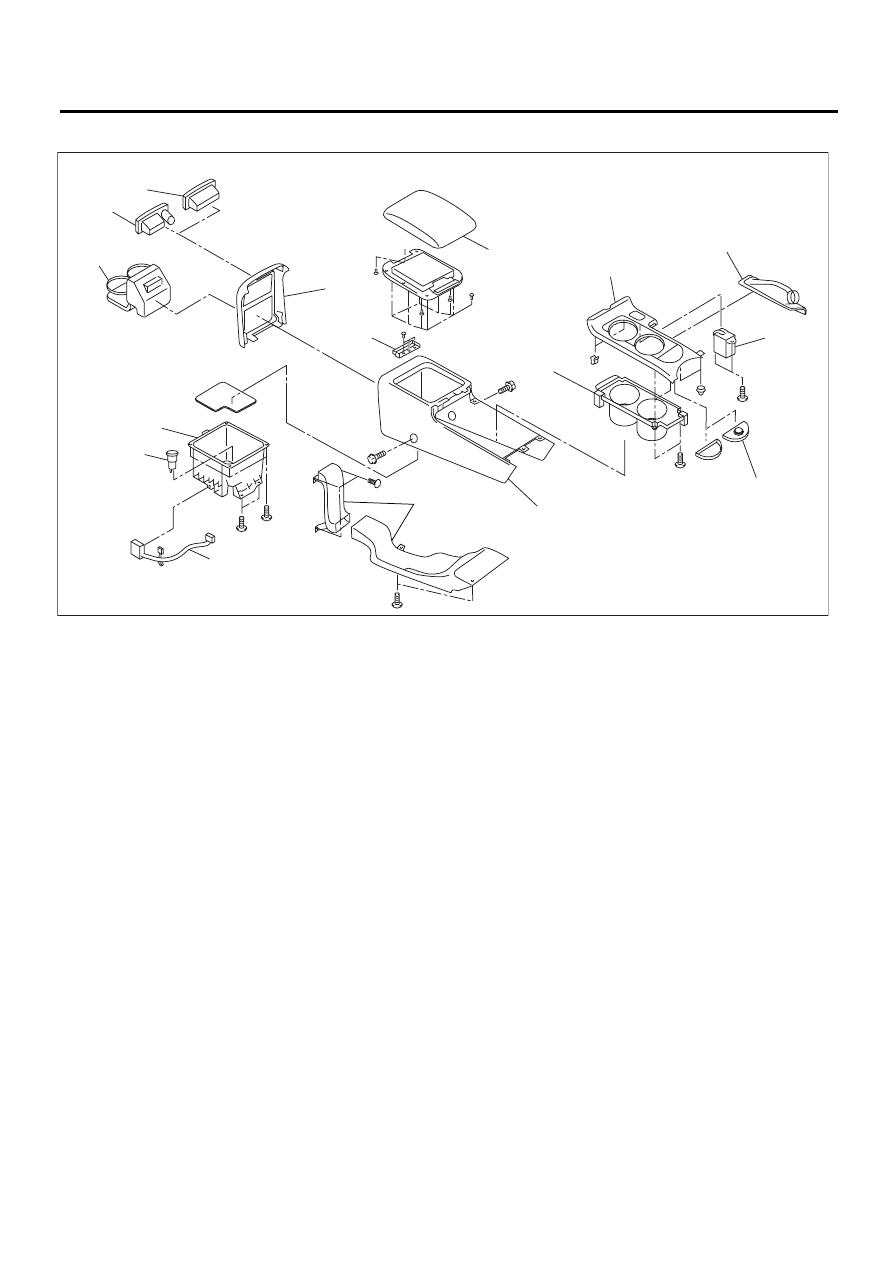

19.ЯЩИК КОНСОЛИ

(1)

Пыльник рычага стояночного тормоза

(7)

Петля крышки

(13) Задний подстаканник

(2)

Выключатель подогрева сидений

(8)

Наружный ящик консоли

(14) Ниша консоли

(3)

Переключатель системы SI-DRIVE

(9)

Воздуховод системы вентиляции (15) Переднее гнездо электропи-

тания дополнительного элект-
рического оборудования

(4)

Крышка консоли

(10) Пепельница

(5)

Передний подстаканник

(11) Задняя панель управления ау-

диосистемы

(16) Жгут проводов ящика консоли

(6)

Верхняя крышка

(12) Задняя крышка





(10)

(3)

(2)

(4)

(5)

(1)

(9)

(6)

(8)

(7)

(11)

(12)

(13)

(14)

(16)

EI-01601

(15)
