Subaru Legacy (2008 год). Руководство - часть 1086

EI-8

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

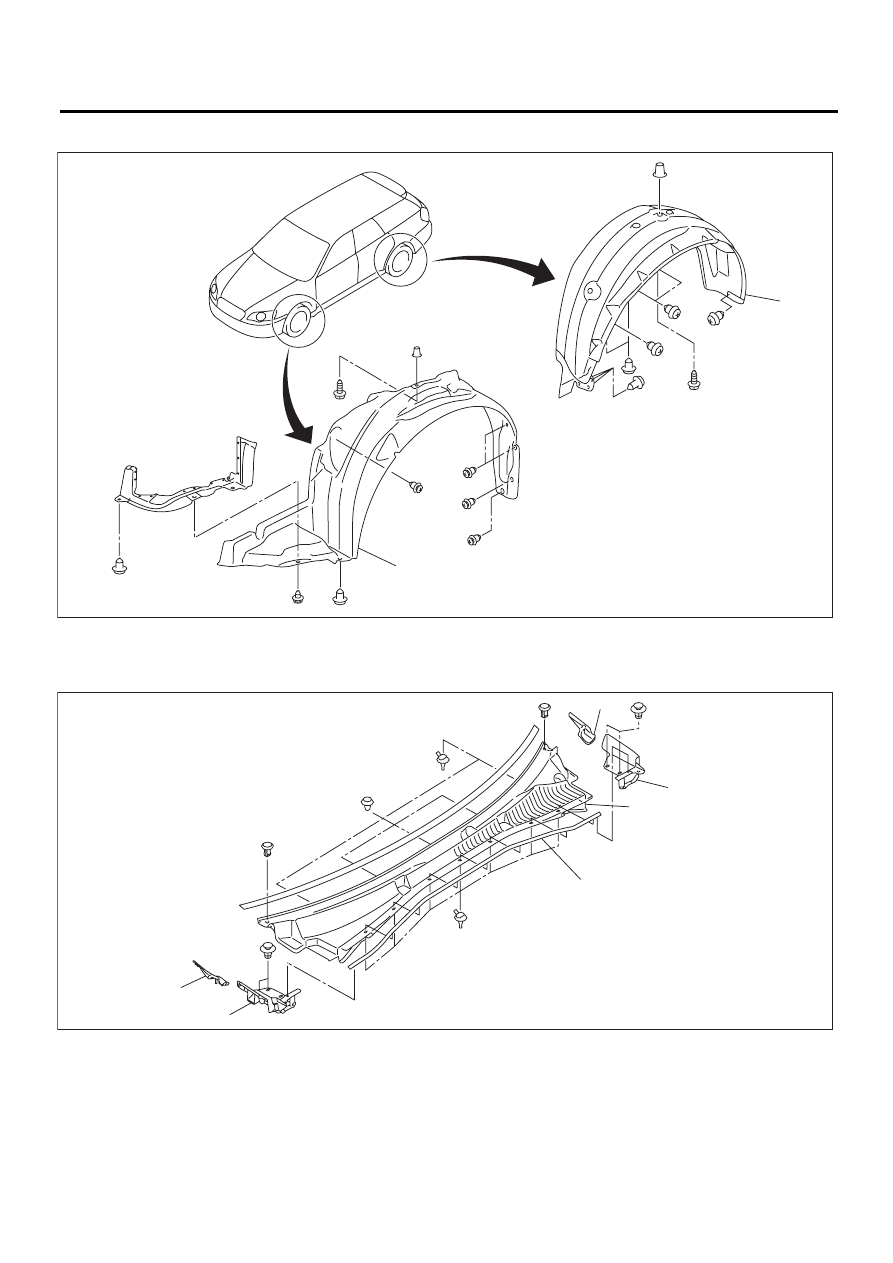

8. БРЫЗГОВИК

9. КРЫШКА КАПОТА

(1)

Передний брызговик

(2)

Задний брызговик





(1)

Крышка капота

(3)

Панель крышки капота

(4)

Боковая панель капота

(2)

Уплотнитель





EI-01837

(2)

(1)

EI-01482

(1)

(4)

(3)

(3)

(4)

(2)

EI-9

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

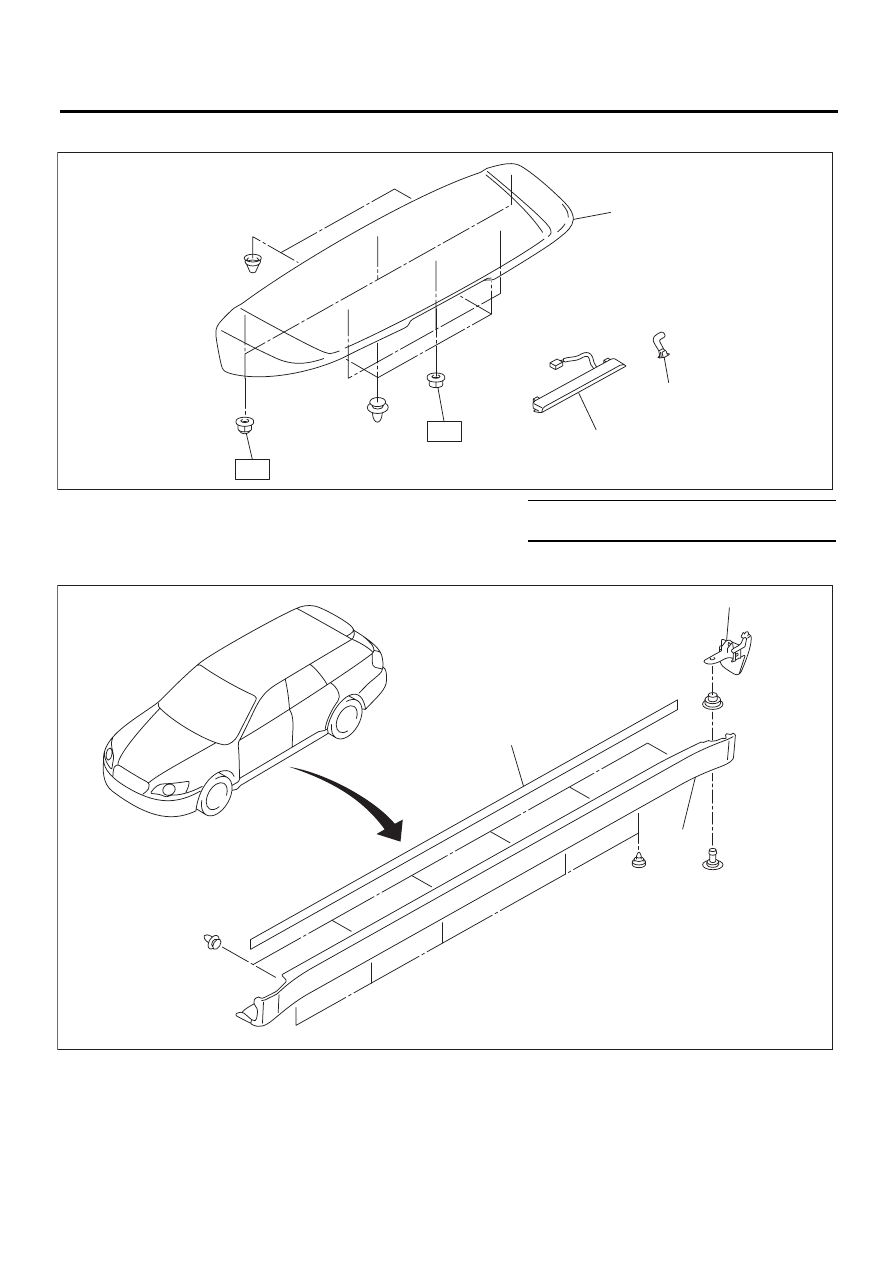

10.СПОЙЛЕР КРЫШИ

11.СПОЙЛЕР ПОРОГА

(1)

Спойлер крыши

(3)

Форсунка стеклоомывателя

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Верхний стоп-сигнал





T: 4,5 (0,46, 3,32)

(1)

Спойлер порога

(2)

Резиновое уплотнение

(3)

Торцевая крышка порога

EI-01079

(1)

(2)

(3)

T

T

EI-01080

(1)

(2)

(3)

EI-10

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

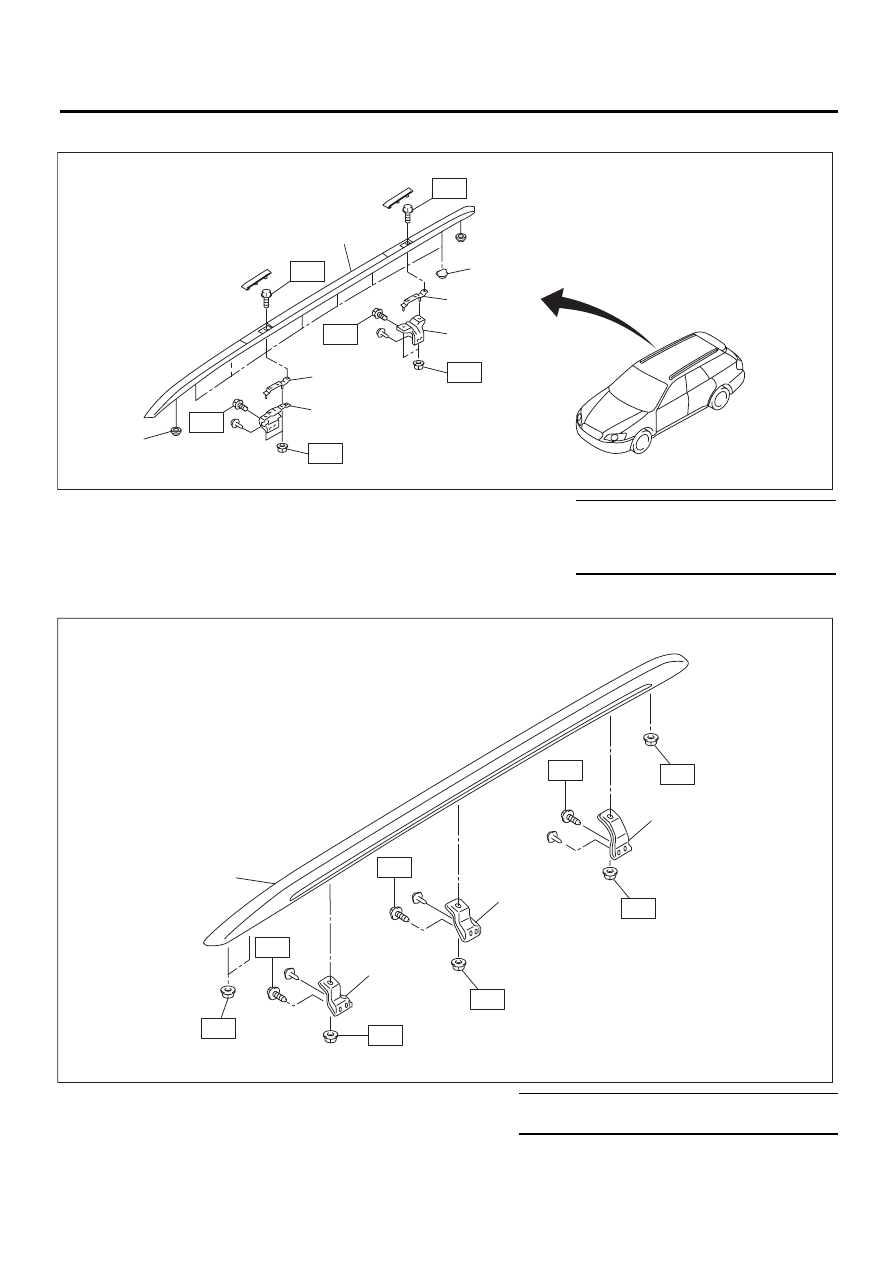

12.МОЛДИНГ КРЫШИ

13.НАПРАВЛЯЮЩАЯ БАГАЖНИКА КРЫШИ

(1)

Молдинг крыши

(3)

Фиксатор

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Крепление багажника крыши

(4)

Кронштейн крепления багажни-
ка крыши

T: 7,5 (0,76, 5,5)

(1)

Направляющая багажника крыши





Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Кронштейн направляющей крыши





T: 7,5 (0,76, 5,5)

EI-00752

T

T

T

(2)

(3)

(4)

(1)

T

(2)

(3)

(4)

T

T

EI-01944

T

T

T

T

T

T

T

T

(1)

(2)

(2)

(2)

EI-11

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

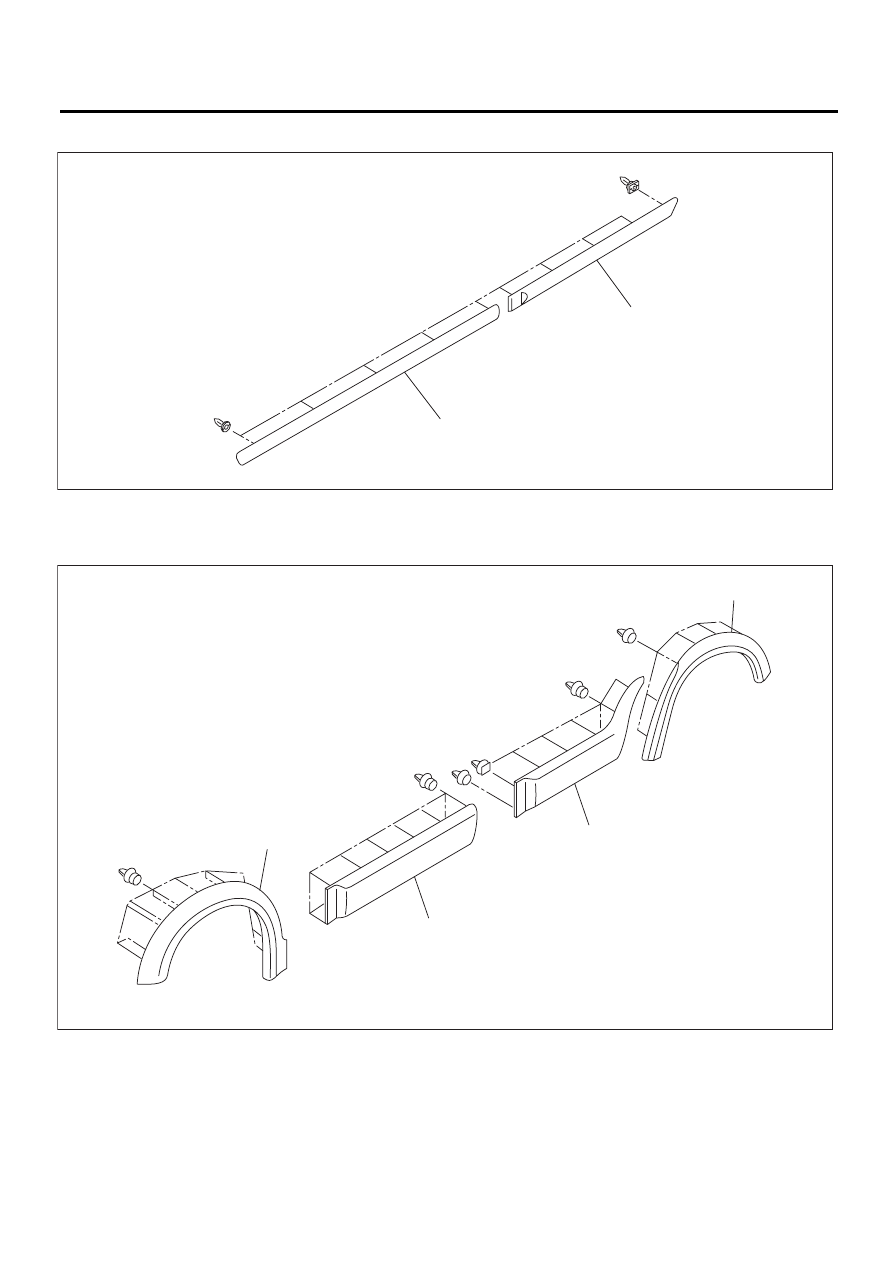

14.БОКОВОЙ ЩИТОК

15.БОКОВАЯ ДЕКОРАТИВНАЯ НАКЛАДКА

(1)

Щиток передней двери

(2)

Щиток задней двери





(1)

Декоративная накладка перед-
него крыла

(3)

Декоративная накладка задней
двери

(4)

Декоративная накладка задней
четверти

(2)

Декоративная накладка пере-
дней двери









EI-00829

(1)

(2)

EI-00800

(4)

(3)

(2)

(1)
