EI-4

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

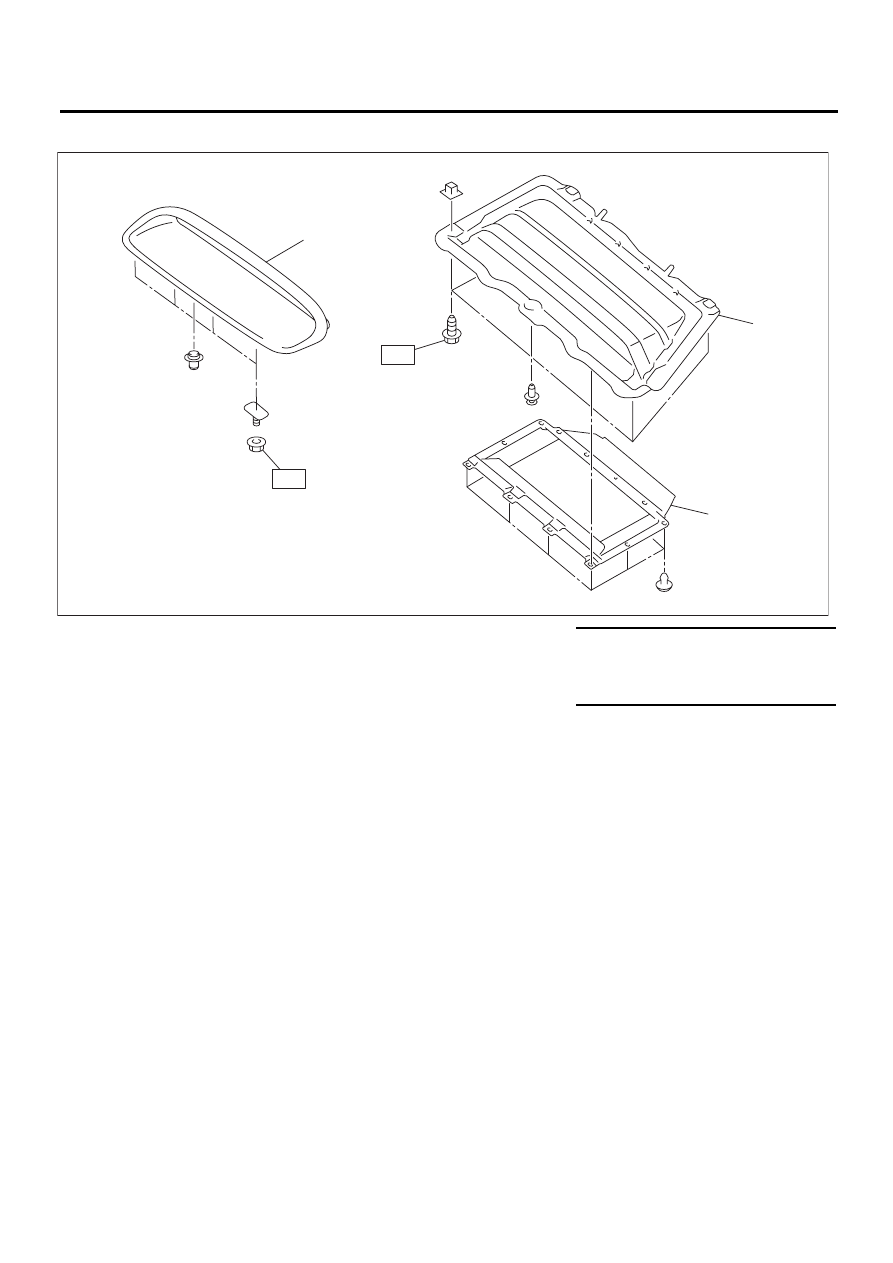

4. ПЕРЕДНЯЯ РЕШЕТКА КАПОТА

(1)

Передняя решетка капота

(3)

Нижний воздухозаборник ре-
шетки капота

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Верхний воздухозаборник решетки
капота





T1: 1,0 (0,1, 0,72)







T2: 4,4 (0,45, 3,18)

EI-01436

(2)

(3)

(1)

T1

T2

EI-5

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

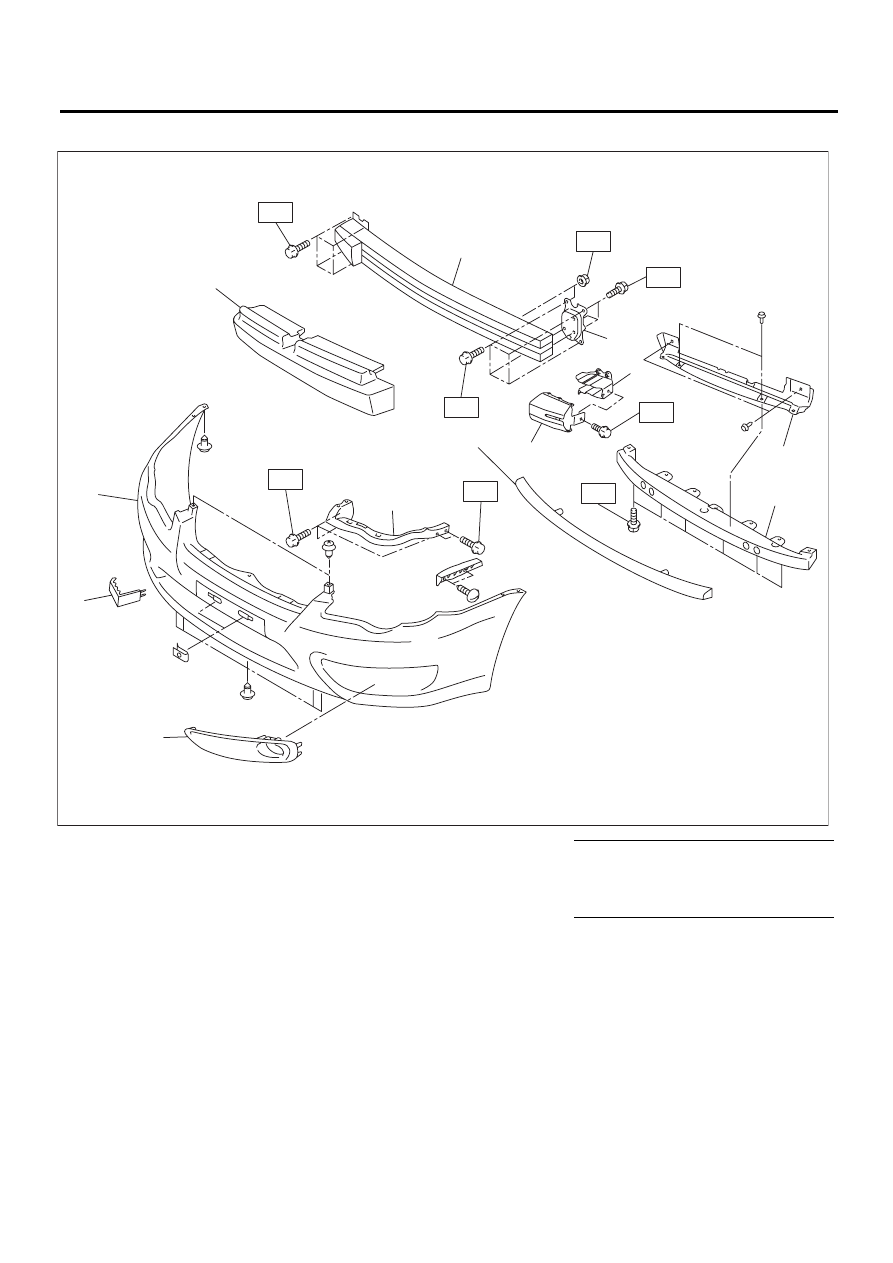

5. ПЕРЕДНИЙ БАМПЕР

(1)

Облицовка бампера

(7)

Верхний пенополиуретановый
гаситель энергии

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Крышка буксировочного крюка

(8)

Усилитель главной балки

T1: 7,5 (0,76, 5,5)

(3)

Крышка противотуманной фары

(9)

Кронштейн главной балки

T2: 32 (3,3, 23,6)

(4)

Верхний кронштейн

(10)

Боковой гаситель энергии





(5)

Нижний пенополиуретановый га-
ситель энергии

(11)

Опора кронштейна





(6)

Нижний центральный кронштейн

(12)

Направляющая радиатора





(1)

(2)

(3)

(4)

(5)

(7)

(10)

(6)

(11)

(9)

(8)

(12)

T1

T1

T1

T2

T2

T2

T2

T2

EI-01943

EI-6

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

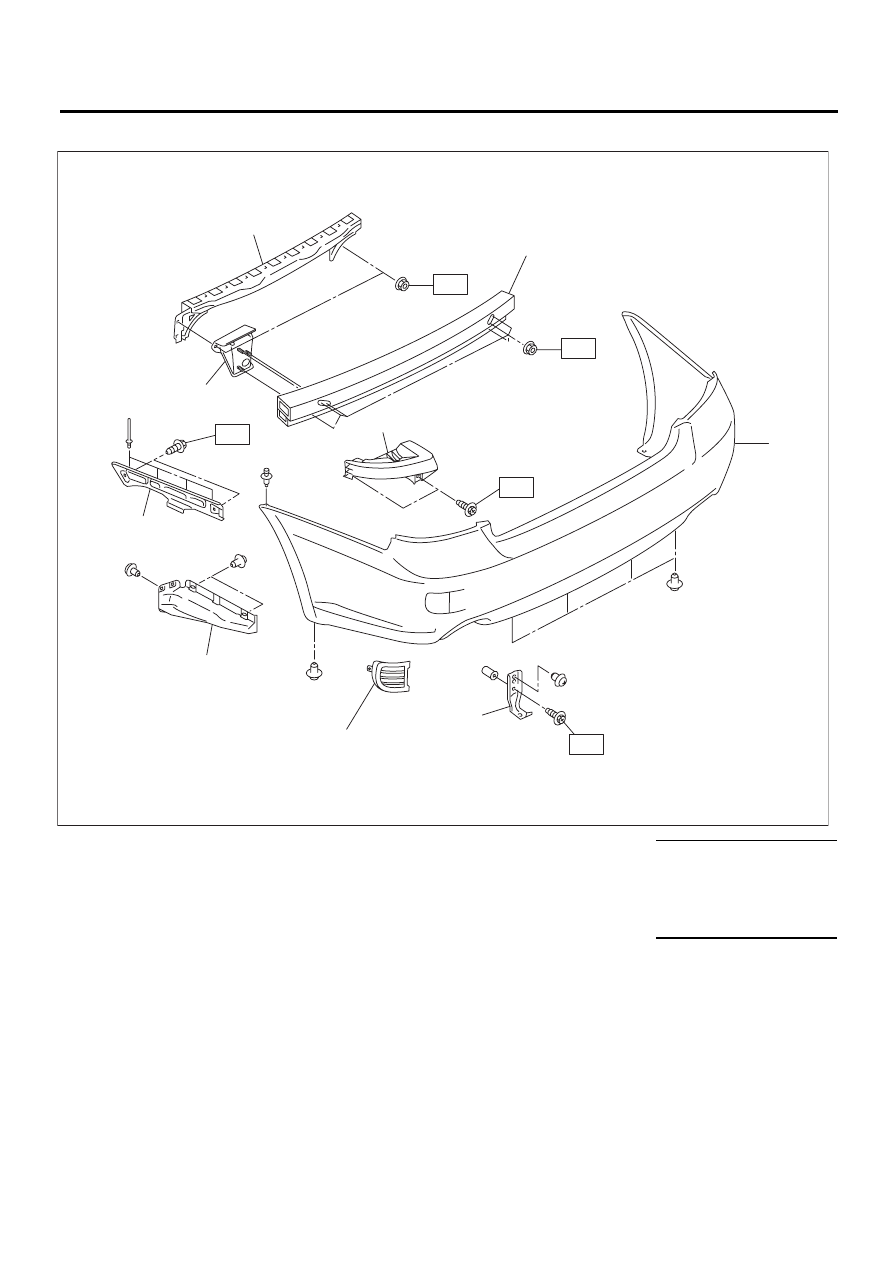

6. ЗАДНИЙ БАМПЕР (МОДЕЛЬ С КУЗОВОМ СЕДАН)

(1) Облицовка бампера

(6) Верхняя боковая опора бампера Момент затяжки: Нм

(кгс-м, фунт-сила-фут)

(2) Накладка (модель без противотуманного фонаря) (7) Нижняя боковая опора бампера

T1: 2 (0,2, 1,48)

(3) Задняя верхняя балка

(8) Усилитель главной балки

T2: 7,5 (0,76, 5,5)

(4) Угловая скоба кронштейна

(9) Кронштейн балки бампера

T3: 32 (3,3, 23,6)

(5) Нижний кронштейн









EI-01676

(7)

(6)

(3)

(8)

(9)

T3

T2

T3

(1)

(5)

(4)

T1

T2

(2)

EI-7

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

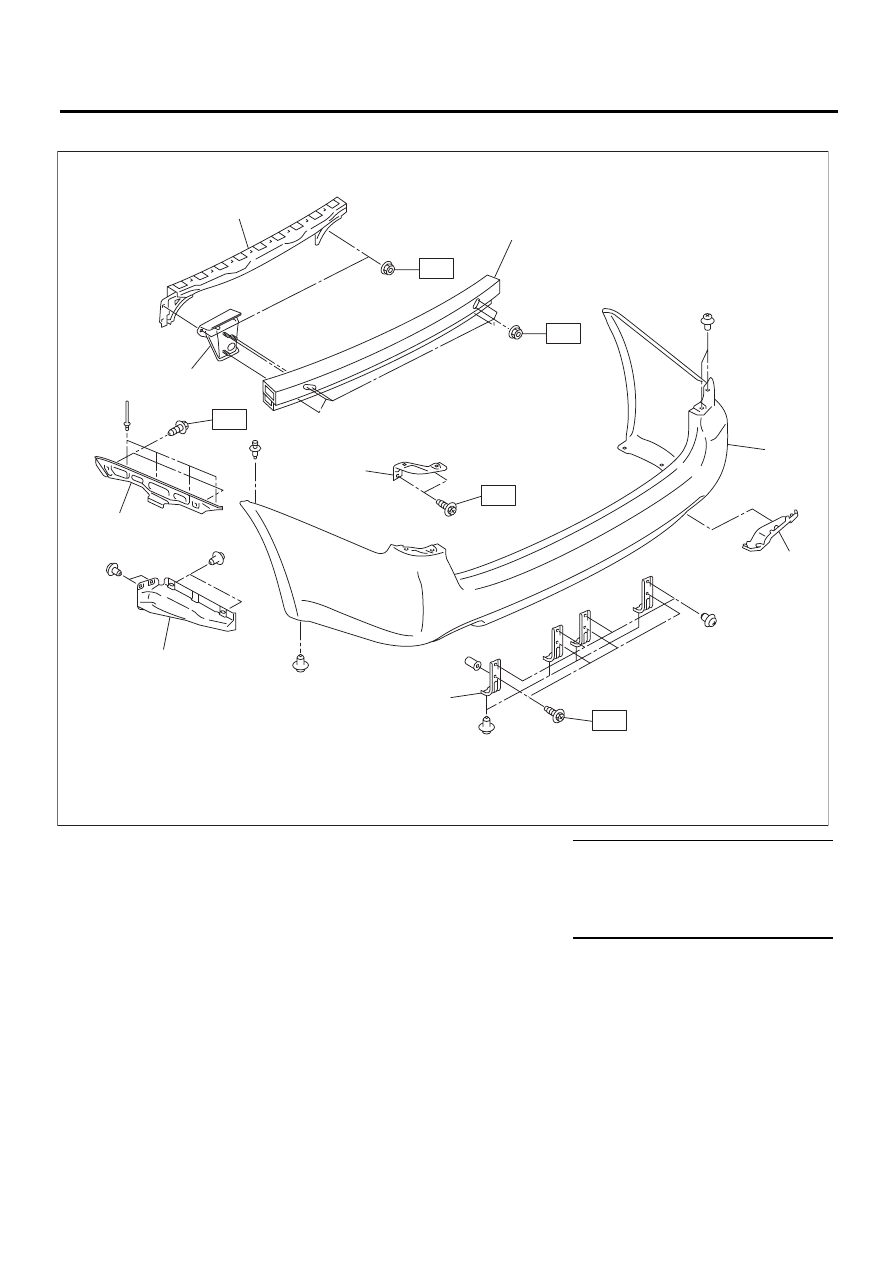

7. ЗАДНИЙ БАМПЕР (МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ)

(1)

Облицовка бампера

(6)

Верхняя боковая опора бампера

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Крышка выхлопной трубы

(7)

Нижняя боковая опора бампера

T1: 2 (0,2, 14,8)

(3)

Задняя верхняя балка

(8)

Усилитель главной балки

T2: 7,5 (0,76, 5,5)

(4)

Угловая скоба кронштейна

(9)

Кронштейн балки бампера

T3: 32 (3,3, 23,6)

(5)

Нижний кронштейн









EI-01461

(1)

(2)

(5)

(4)

(7)

(6)

(3)

(8)

(9)

T3

T3

T2

T2

T1
