SL-10

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

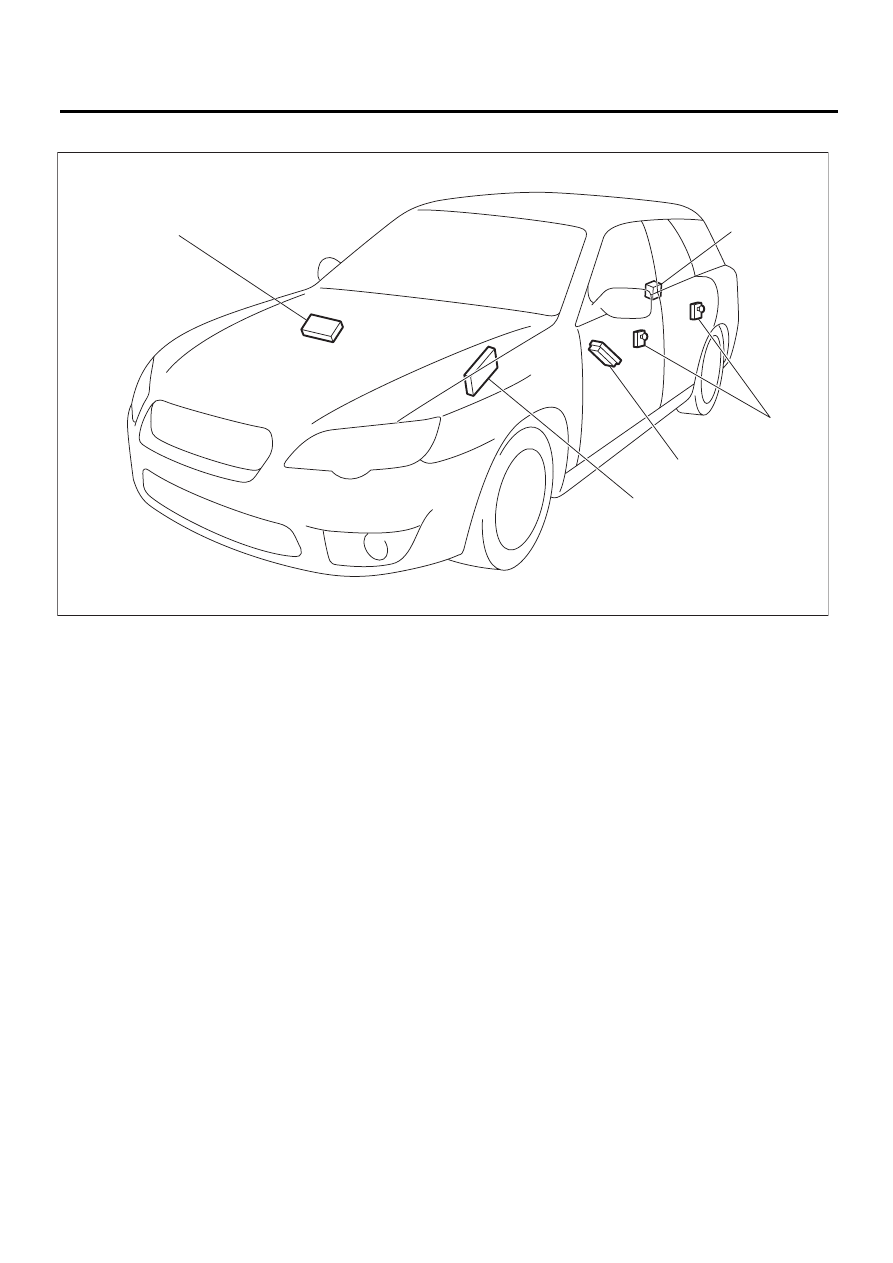

5. СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ АВТОМОБИЛЯ

(1) Блок управления системы дистанцион-

ного управления замками автомобиля

(3) Датчик открытия двери

(5)

Главный переключатель элект-
ростеклоподъемников

(2) Переключатель отпирания дверцы ба-

гажного отсека (модель с кузовом Уни-
версал)

(4) Центральный блок управления



(3)

(2)

(4)

(1)

(5)

SL-00549

SL-11

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

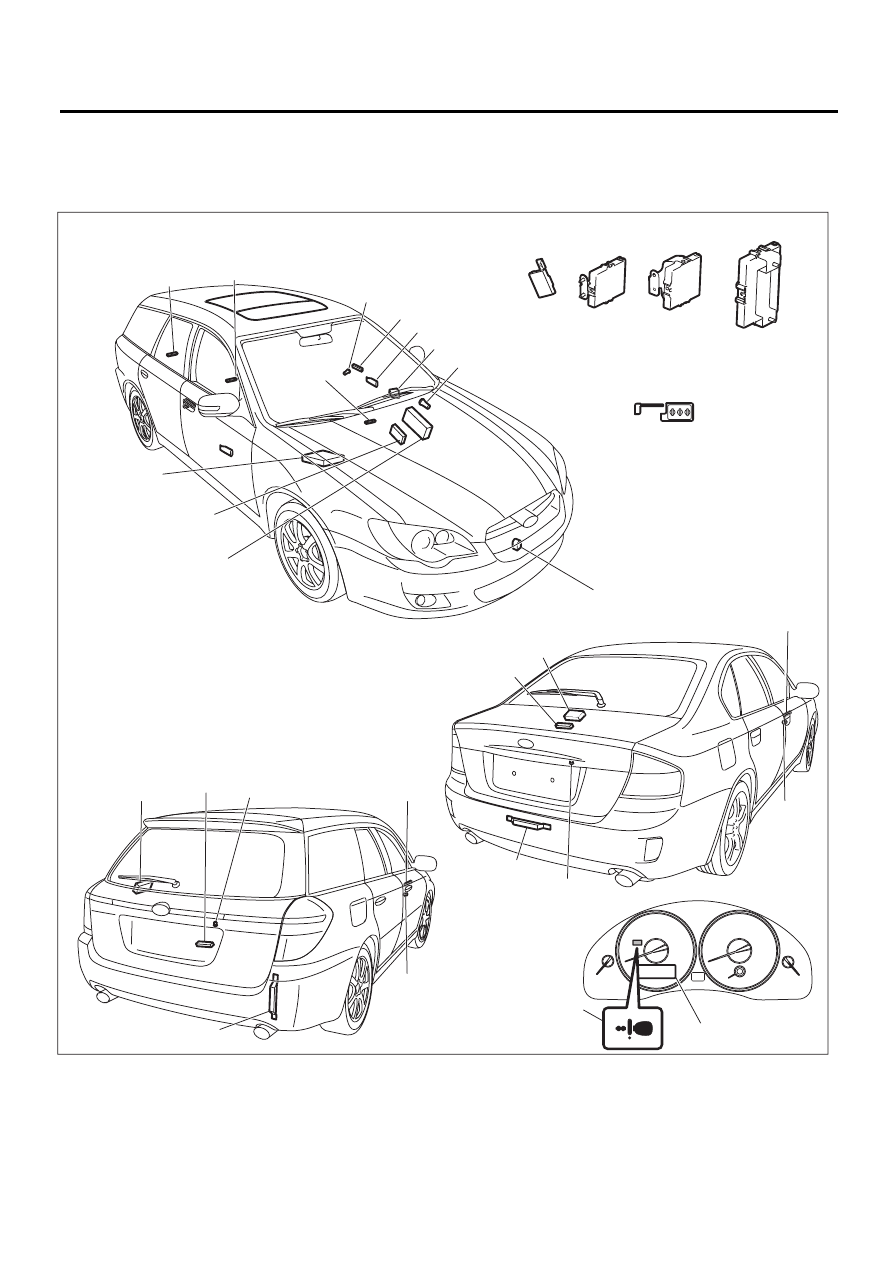

6. СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

ПРИМЕЧАНИЕ:
Только для моделей с системой дистанционного доступа

(15)

(15)

(14)

(14)

(11)

(10)

(11)

(10)

(19)

(19)

(20)

(20)

(23)

(22)

SL-00820

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(14)

(16)

(17)

(18)

(21)

SL-12

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

B: ОСТОРОЖНО

• Перед тем как приступить к разборке или
сборке деталей, обязательно отсоедините про-
вод массы от аккумуляторной батареи. В ходе
ремонта аудиосистемы, блока управления и
других узлов, имеющих функцию памяти, сде-
лайте запись содержимого памяти до отсоеди-
нения провода массы от аккумуляторной бата-
реи. В противном случае содержимое памяти
сотрется после отсоединения.
• Убедитесь, что проверка, необходимая пос-
ле отсоединения или подзарядки аккумулятор-
ной батареи, осуществляется только после пе-
ревода выключателя зажигания в положение
ON

→ OFF, открытия/закрытия двери водите-

ля несколько раз и проверки исправности за-
мка блокировки рулевой колонки.
• Соберите детали в порядке, обратном по-
рядку разборки, если не указан иной способ.
• Отрегулируйте детали в соответствии с тех-
ническими характеристиками, если они приве-
дены в этом руководстве.
• Во время сборки надежно подсоедините
разъемы.
• После сборки убедитесь, что функциональ-
ные элементы работают должным образом.
• Жгут проводов системы подушек безопас-
ности проложен рядом с электрическими дета-
лями и переключателями.
• Запрещается подключение электрических
тестеров к жгутам проводов или цепям разъ-
емов системы подушек безопасности.
• Соблюдайте осторожность при проведении
каких-либо работ по техническому обслужива-
нию цилиндра замка зажигания или блока уп-
равления замка блокировки рулевой колонки,
чтобы не повредить жгут проводов системы по-
душек безопасности.

(1) Блок управления сличением

(10) Передняя наружная антенна

(19) Задняя наружная антенна

(2) Блок управления электропитанием (11) Кнопка запирания/отпирания

дверей

(20) Кнопка открытия багажника

(модель с кузовом Седан)
Кнопка запирания/отпирания
дверцы багажного отсека (модель
с кузовом Универсал)

(3) Блок управления шлюзом

(12) Передняя внутренняя антенна

(4) Блок идентификатора кода

(13) Центральная внутренняя антенна

(5) Механический ключ

(14) Задняя внутренняя антенна

(6) Ключ дистанционного доступа

(15) Приемник

(21) Звуковой сигнал системы дистан-

ционного доступа
(для оповещения вне салона авто-
мобиля)

(7) Выключатель зажигания системы

запуска/остановки двигателя при
помощи кнопки

(16) ECM

(8) Блок управления замка блокиров-

ки рулевой колонки

(17) TCM

(22) Предупреждающая лампа ключа

дистанционного доступа

(9) Генератор

(18) Центральный блок управления

(23) Мультиинформационный дисплей

SL-13

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

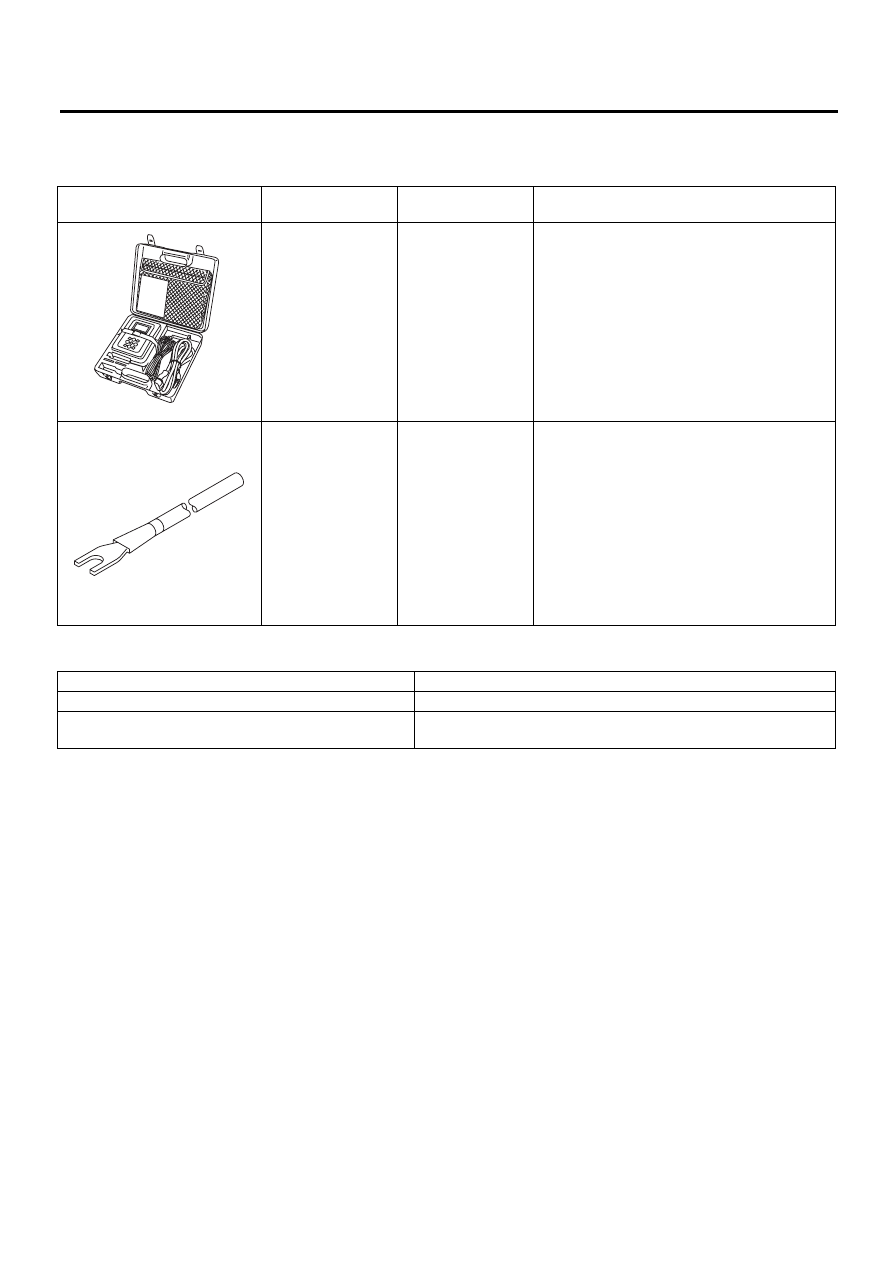

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для диагностики электричес-
ких систем.

925580000

СЪЕМНИК

Используется для снятия фиксатора внут-
ренней отделки автомобиля.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления и напряжения.

Дрель

Используется для замены выключателя зажигания и блока уп-
равления замка блокировки рулевой колонки.

ST1B022XG0

ST-925580000
