Subaru Legacy (2008 год). Руководство - часть 1054

SL-2

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

41.

Реле системы зажигания 1 (Система запуска/остановки
двигателя при помощи кнопки)  ............................................................94

42.

Реле системы зажигания 2 (Система запуска/остановки
двигателя при помощи кнопки)  ............................................................95

43.

Реле вспомогательного оборудования
(Система запуска/остановки двигателя при помощи кнопки)............96

44.

Реле отключения стартера ...................................................................97

45.

Реле блокиратора ..................................................................................98

46.

Звуковой сигнал системы дистанционного доступа ...........................99

47.

Настройка функций (пользовательские настройки)  ........................100

48.

Система дистанционного доступа с системой запуска/остановки
двигателя при помощи кнопки ............................................................101

SL-3

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

1. Общие сведения

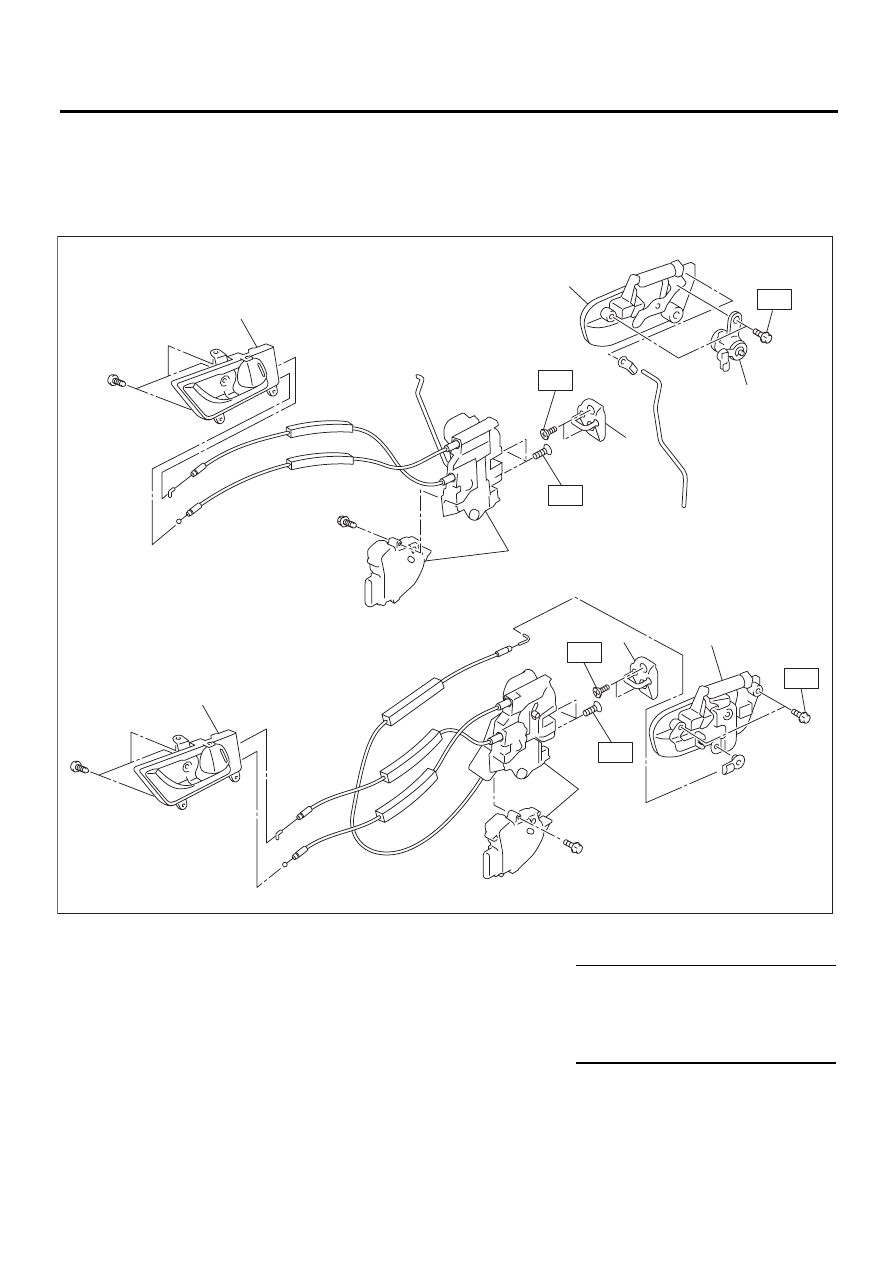

A: УЗЕЛ

1. УЗЕЛ ЗАМКА ДВЕРИ

• Модель без двойного замка и системы дистанционного доступа

(A)

Передней двери

(B)

Задней двери













(1)

Узел внутренней ручки двери

(4)

Цилиндр замка

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Узел замка и привода замка пе-
редней двери

(5)

Фиксатор

T1: 6,5 (0,66, 4,8)

(6)

Узел замка и привода замка за-
дней двери

T2: 7,5 (0,76, 5,5)

(3)

Наружная ручка двери

T3: 18, (1,8 и 13,3)

SL-00271

T2

T3

T1

(5)

(2)

(3)

(4)

T2

(3)

(1)

(A)

(B)

(1)

T3

T1

(5)

(6)

SL-4

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

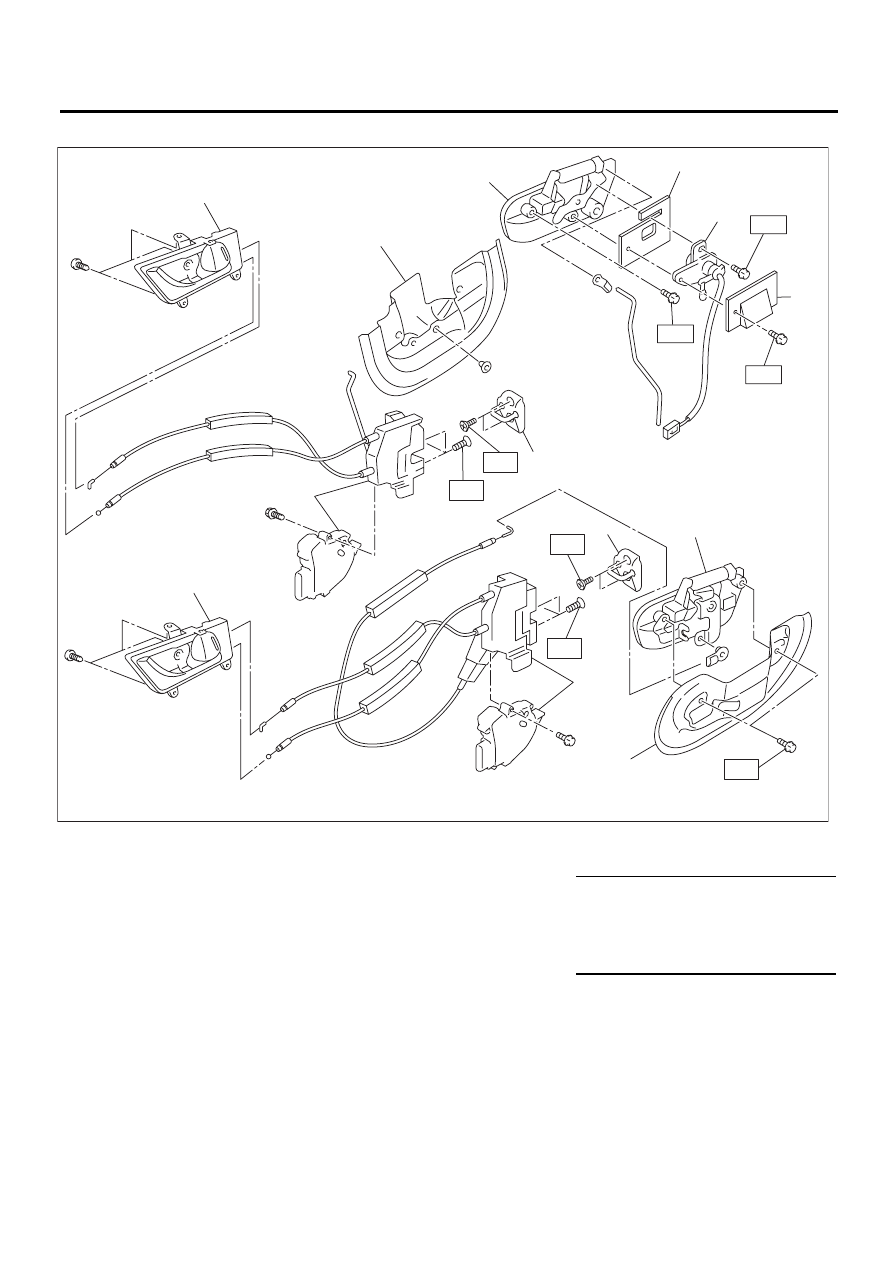

• Модель с двойным замком

(A)

Передняя дверь

(B)

Назад













(1)

Узел внутренней ручки двери

(7)

Кронштейн наружной ручки
двери

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Узел замка и привода замка пе-
редней двери

(8)

Накладка цилиндра замка A

T1: 6,5 (0,66, 4,8)

(9)

Накладка цилиндра замка B

T2: 7,5 (0,76, 5,5)

(3)

Наружная ручка двери

(10)

Кронштейн наружной ручки
двери (только с левой стороны)

T3: 18, (1,8 и 13,3)

(4)

Цилиндр замка (датчик)

(5)

Фиксатор



(6)

Узел замка и привода замка за-
дней двери

(3)

(A)

(B)

(1)

T3

T2

T1

(5)

(6)

(7)

T3

T1

(5)

(2)

(3)

(1)

(8)

(4)

(9)

T2

T2

T2

(10)

SL-00833

SL-5

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

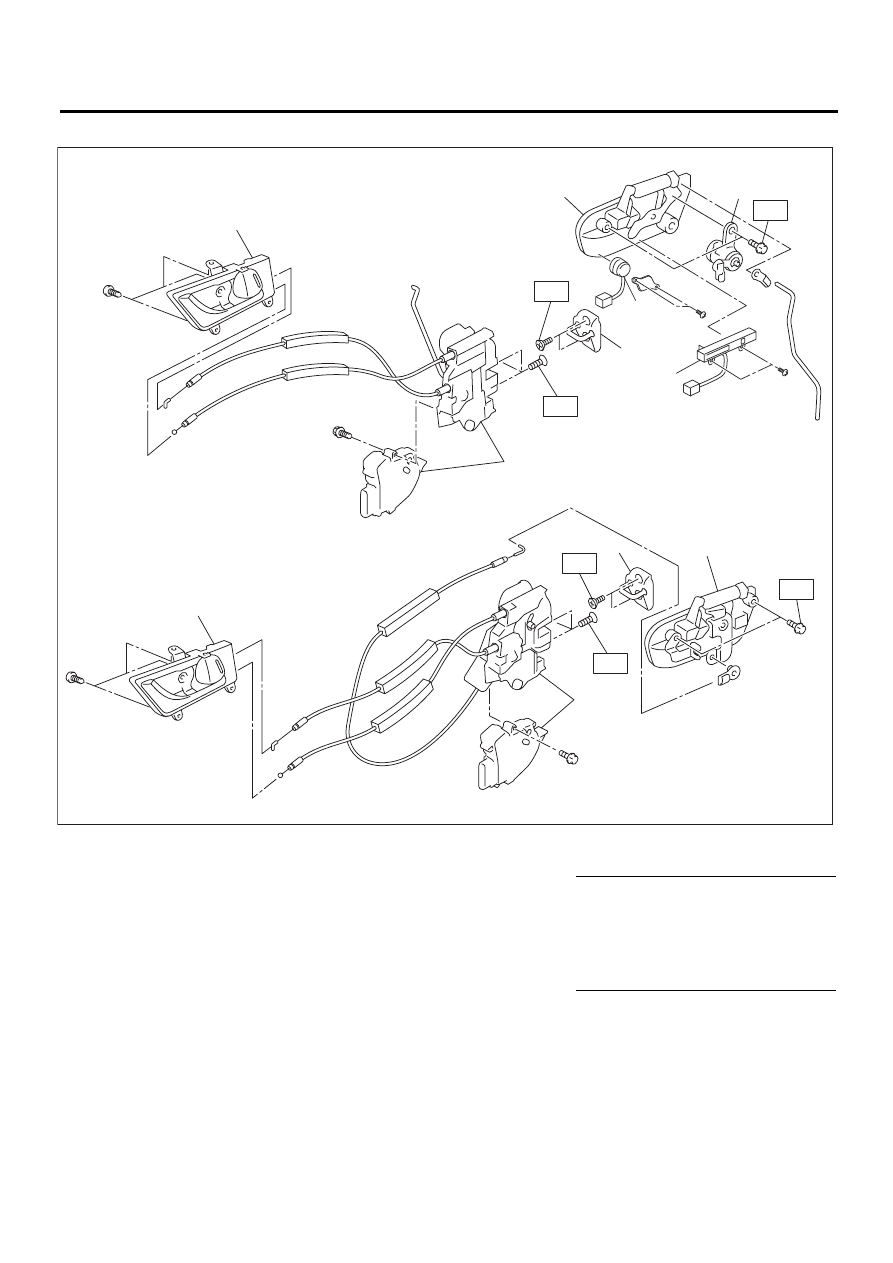

• Модель с системой дистанционного доступа

(A)

Передней двери

(B)

Задней двери













(1)

Узел внутренней ручки двери

(5)

Фиксатор

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Узел замка и привода замка пе-
редней двери

(6)

Узел замка и привода замка за-
дней двери

T1: 6,5 (0,66, 4,8)

T2: 7,5 (0,76, 5,5)

(3)

Наружная ручка двери

(7)

Кнопка запирания/отпирания
дверей и кронштейн

T3: 18, (1,8 и 13,3)

(4)

Цилиндр замка

(8)

Передняя наружная антенна

SL-00790

T2

T3

T1

(5)

(8)

(2)

(3)

(4)

T2

(3)

(1)

(A)

(B)

(1)

T3

T1

(5)

(6)

(7)
