Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

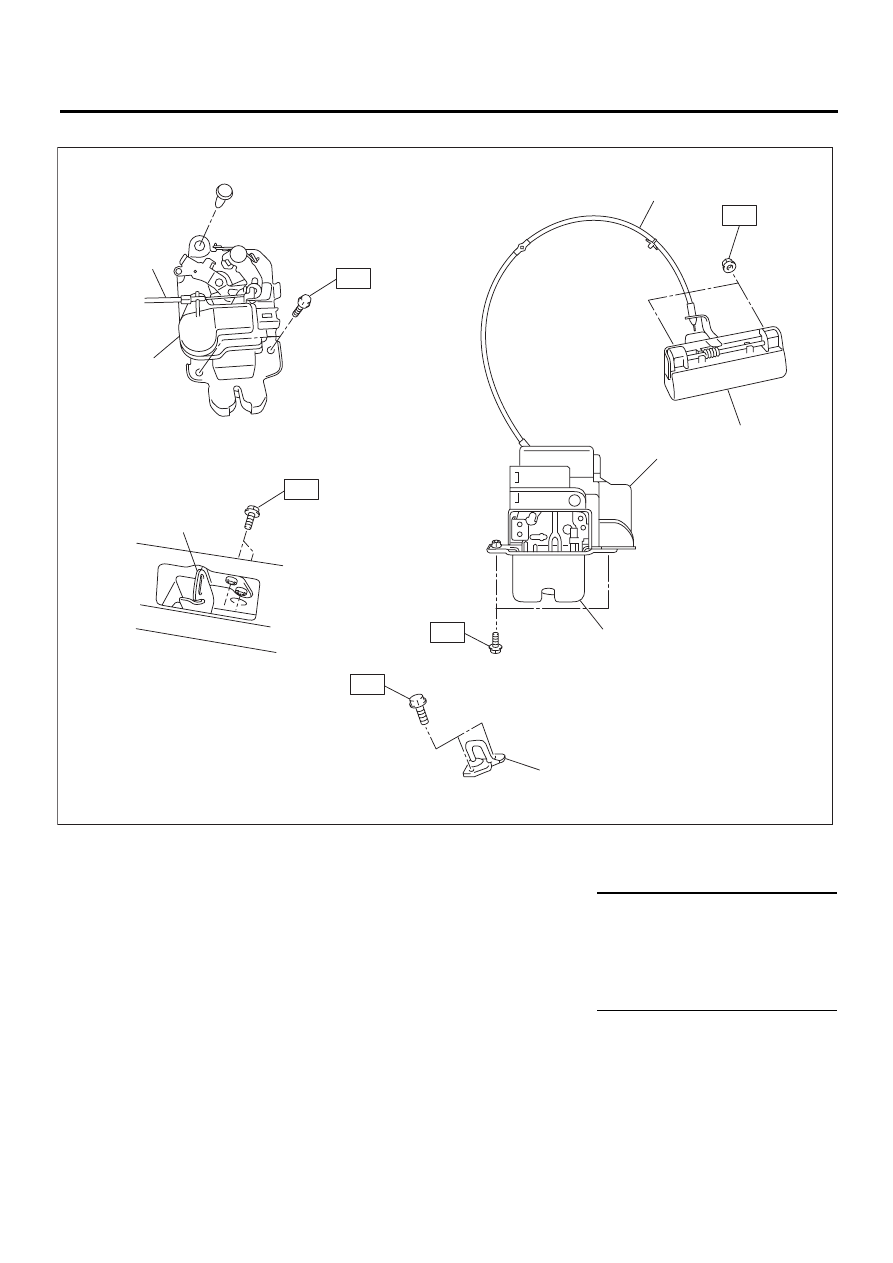

2. ЗАМОК КРЫШКИ БАГАЖНИКА И ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

• Модель без двойного замка

(A)

Багажник

(B)

Дверца багажного отсека













(1)

Трос

(4)

Наружная ручка дверцы багажного от-
сека

Момент затяжки: Нм (кгс-м,
фунт-сила-фут)

(2)

Фиксатор

(5)

Привод замка дверцы багажного отсека

T1: 7,5 (0,76, 5,5)

(3)

Узел замка крышки багажника

(6)

Замок дверцы багажного отсека

T2: 25 (2,5, 18,4)









T3: 7,35 (0,75, 5,39)









Т4: 18, (1,8 и 13,3)

SL-00309

(2)

T2

T4

T3

(1)

(A)

(B)

(3)

(1)

(5)

(4)

(6)

(2)

T3

T1

SL-7

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

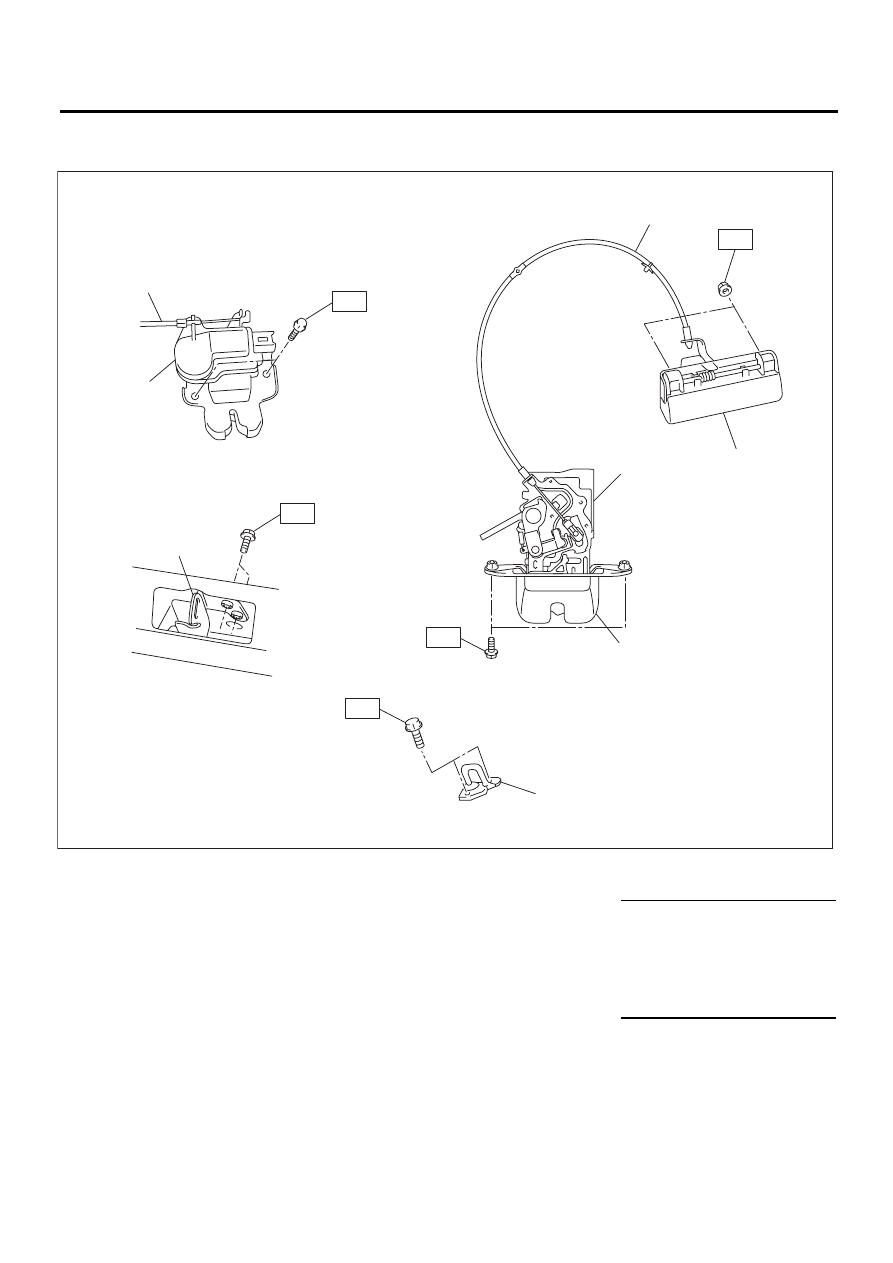

• Модель с двойным замком

(A) Багажник

(B

)

Дверца багажного отсека













(1)

Трос

(4) Наружная ручка дверцы багажного от-

сека

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(2)

Фиксатор

(5) Привод замка дверцы багажного отсека

T1: 7,5 (0,76, 5,5)

(3)

Узел замка крышки багажника (6) Узел замка дверцы багажного отсека

T2: 25 (2,5, 18,4)









T3: 7,35 (0,75, 5,39)









Т4: 18 (1,8, 13,3)

SL-00273

(2)

T2

T4

T3

(1)

(A)

(B)

(3)

(1)

(5)

(4)

(6)

(2)

T3

T1

SL-8

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

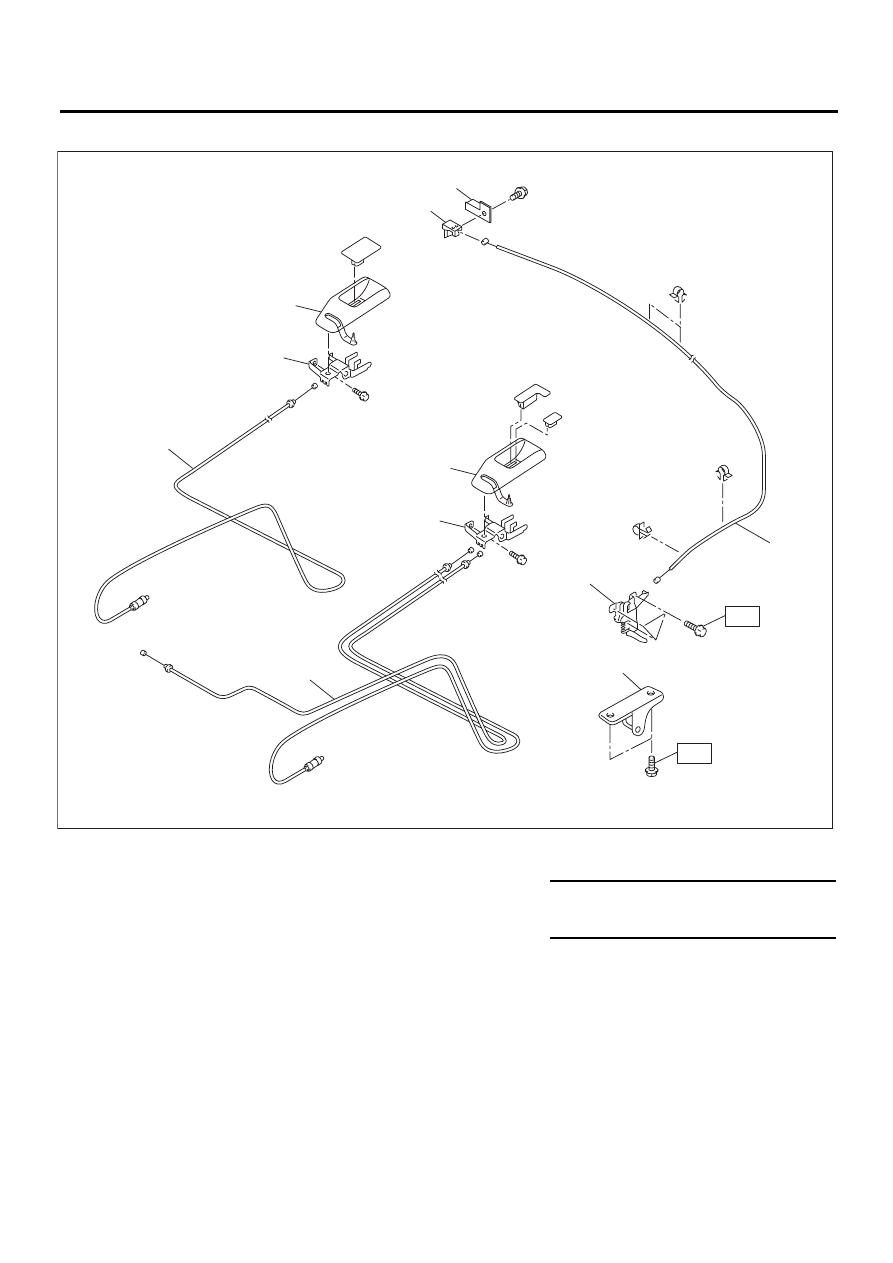

3. ЗАМОК КАПОТА И МЕХАНИЗМЫ ДИСТАНЦИОННОГО ОТКРЫВАНИЯ

(A)

Модель с кузовом Седан

(B)

Модель с кузовом Универсал

(C)

Капот













(1)

Узел замка капота

(5)

Накладка

Момент затяжки: Нм (кгс-м, фунт-сила-
фут)

(2)

Узел рычага

(6)

Узел рукоятки механизма открывания

T: 33 (3,36, 24,2)

(3)

Кронштейн узла рычага

(7)

Фиксатор





(4)

Трос





SL-00275

(2)

(5)

(6)

(B)

(C)

(A)

(4)

(4)

(1)

(3)

(5)

(6)

(4)

T

(7)

T

SL-9

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

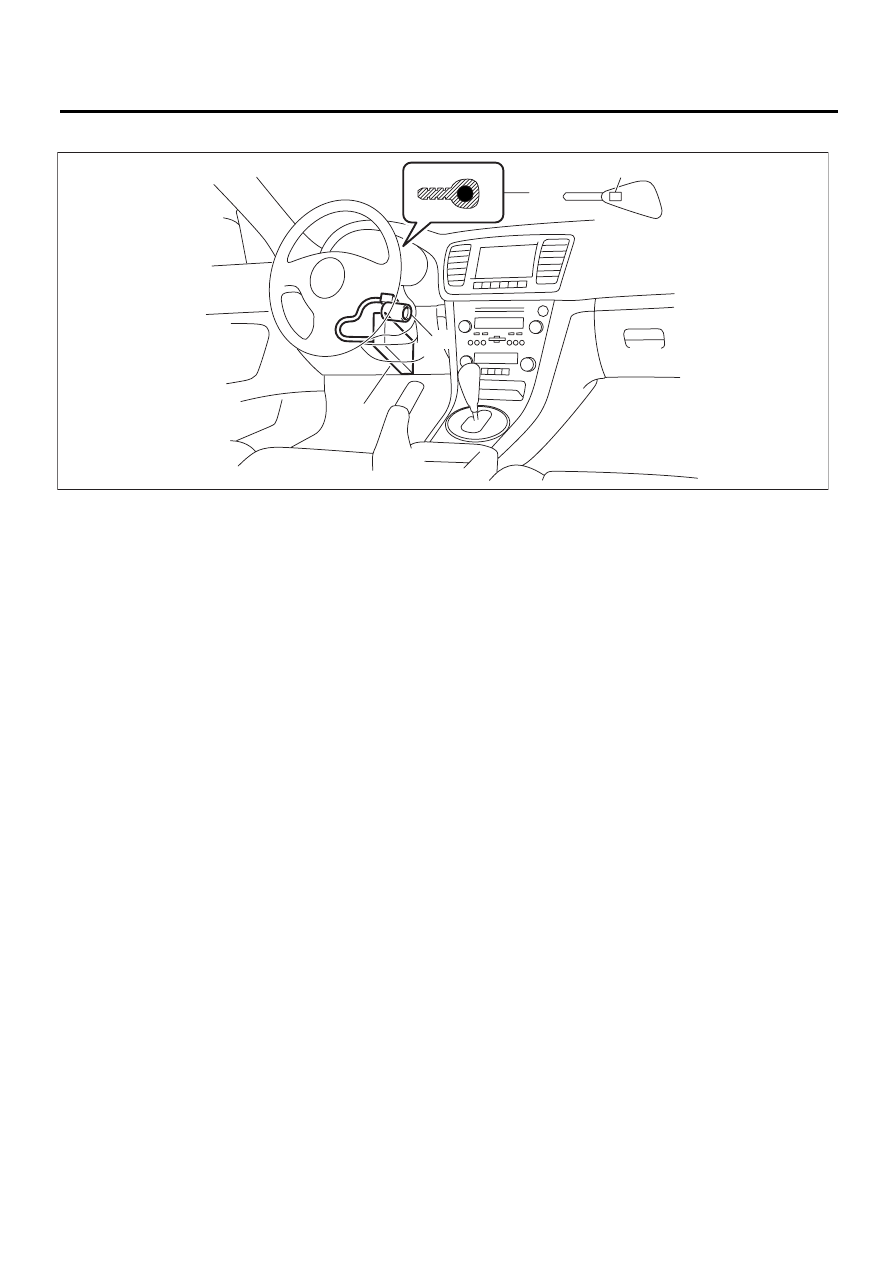

4. СИСТЕМА ИММОБИЛАЙЗЕРА

ПРИМЕЧАНИЕ:
В моделях с правосторонним управлением центральный блок управления расположен симметрично.

(1)

Антенна

(3)

Центральный блок управления

(4)

Транспондер

(2)

Контрольная лампа иммобилай-
зера (светодиод)





(3)

(2)

(4)

(1)
