GW-18

Узел наружного зеркала

СТЕКЛА/ОКНА/ЗЕРКАЛА

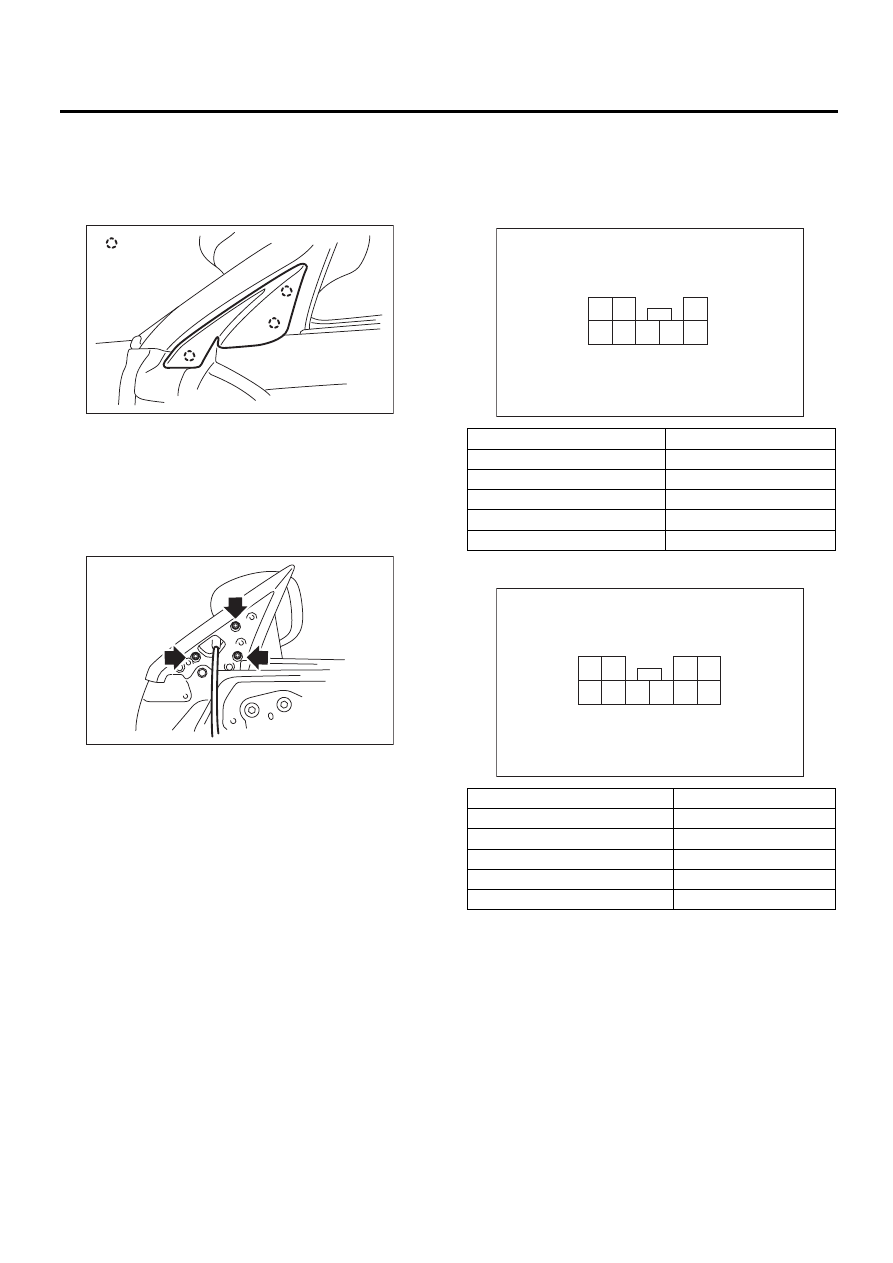

8. Узел наружного зеркала

A: СНЯТИЕ

1) Снимите крышку усилительной косынки зер-
кала.

2) Снимите внутреннюю отделку двери. <См.
EI-51, СНЯТИЕ, Внутренняя отделка двери.>
3) Отсоедините разъем наружного зеркала.
4) Отверните винты, чтобы снять узел наруж-
ного зеркала.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Убедитесь в том, что после подачи на клеммы
напряжения аккумулятора наружное зеркало
перемещается предусмотренным образом.
• Модель без обогревателя зеркала

• Модель с обогревателем зеркала

При выявлении неисправности, замените на-
ружное зеркало.

(1) Крючок

GW-00277

: (1)

GW-00278

Положение переключателя

Номер клеммы

OFF (ВЫКЛ)

 —

UP (ВВЕРХ)

6 (+) и 3 (–)

DOWN (ВНИЗ)

3 (+) и 6 (–)

LEFT (ВЛЕВО)

7 (+) и 3 (–)

RIGHT (ВПРАВО)

3 (+) и 7 (–)

Положение переключателя

Номер клеммы

OFF (ВЫКЛ)

 —

UP (ВВЕРХ)

7 (+) и 3 (–)

DOWN (ВНИЗ)

3 (+) и 7 (–)

LEFT (ВЛЕВО)

8 (+) и 3 (–)

RIGHT (ВПРАВО)

3 (+) и 8 (–)

GW-00428

3

2

1

8

7

6

5

4

GW-00429

4

3

2

1

10

9

8

7

6

5

GW-19

Наружное зеркало

СТЕКЛА/ОКНА/ЗЕРКАЛА

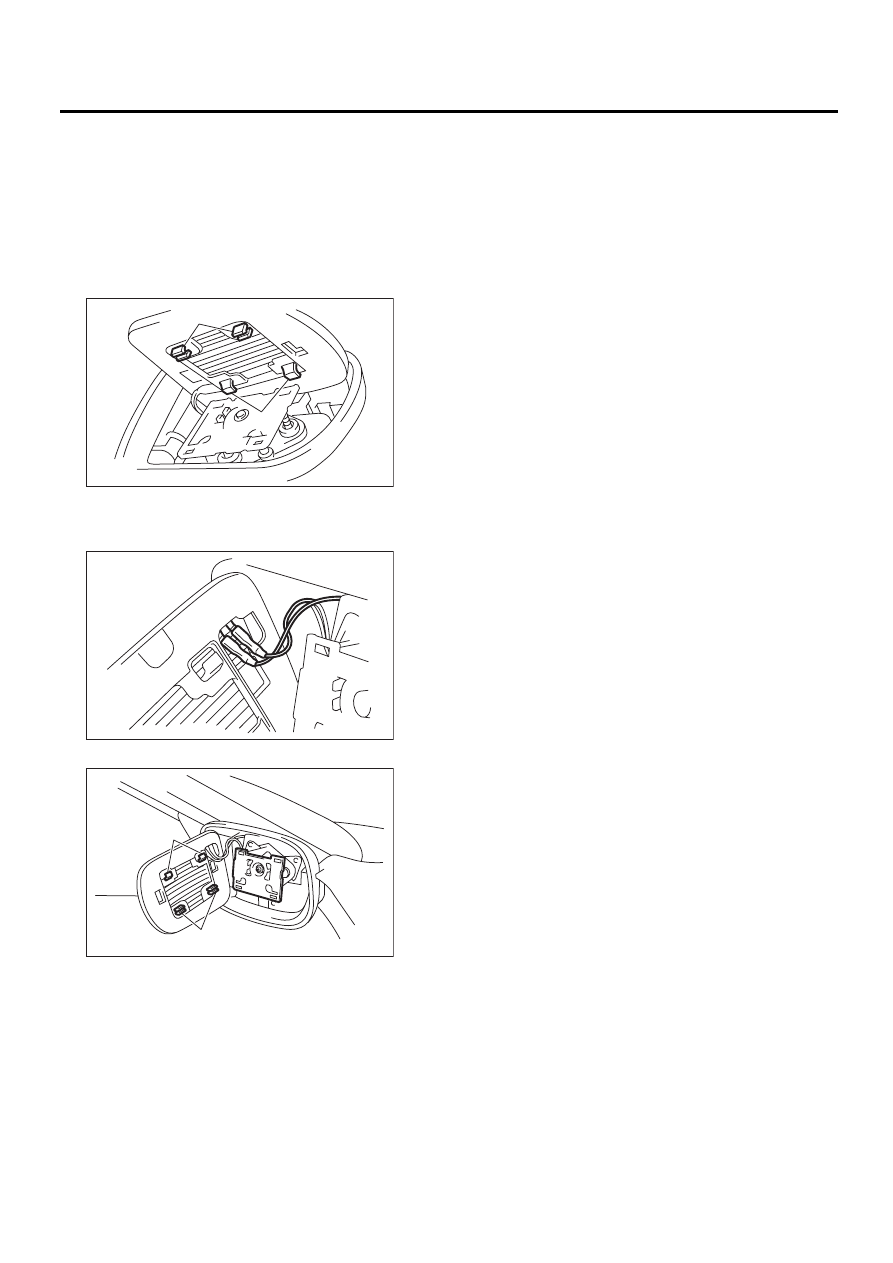

9. Наружное зеркало

A: ЗАМЕНА

1) Поверните зеркало рабочей поверхностью
вверх.
2) При помощи плоской отвертки высвободите
фиксатор (А).
3) Поднимите нижнюю часть зеркала вверх,
чтобы высвободить крюки (B).

4) Отсоедините разъем обогревателя зеркала
на боковой поверхности зеркала. (модель с
обогревателем зеркала).

5) Зацепите крюки (В) и вставьте фиксаторы (А).

ОСТОРОЖНО:
• При снятии зеркала соблюдайте осторож-
ность, чтобы не повредить обратную повер-
хность зеркала плоским жалом отвертки.
• При установке зеркала надежно закреп-
ляйте крючки и фиксаторы.

GW-00279

(A)

(B)

GW-00280

GW-00450

(B)

(A)

GW-20

Дистанционный переключатель регулировки положения наружного зеркала

СТЕКЛА/ОКНА/ЗЕРКАЛА

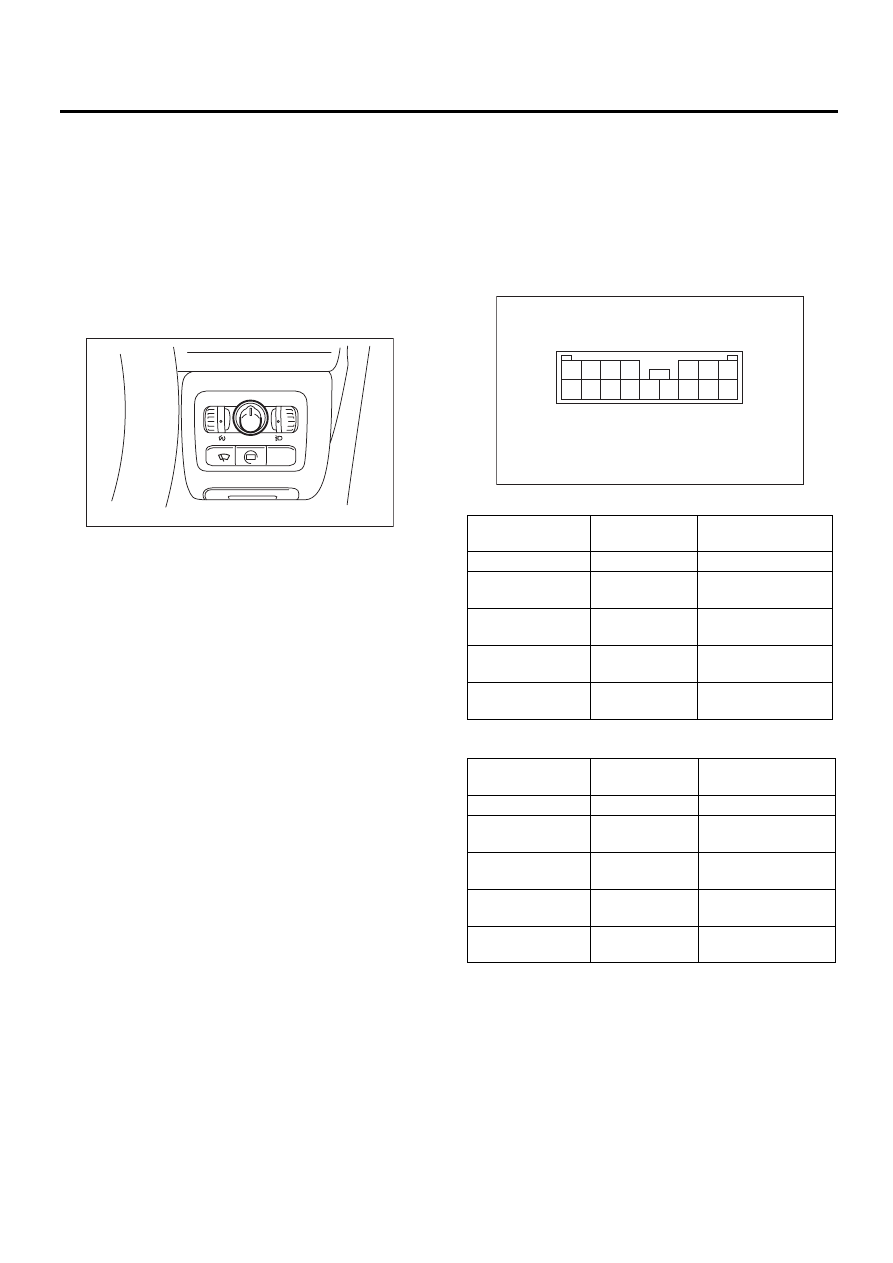

10.Дистанционный

переключатель
регулировки положения
наружного зеркала

A: СНЯТИЕ

1) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
2) Отсоедините разъем.

3) Снимите дистанционный переключатель ре-
гулировки положения наружного зеркала с
нижней крышки панели приборов.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ДИСТАНЦИОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ
РЕГУЛИРОВКИ ПОЛОЖЕНИЯ
НАРУЖНОГО ЗЕРКАЛА

Переведите дистанционный переключатель
регулировки положения наружного зеркала в
каждое рабочее положение и проверьте про-
водимость между клеммами.

• Переключатель на два напряжения, правый

• Переключатель на два напряжения, левый

В случае неисправности замените дистанцион-
ный переключатель регулировки положения
наружного зеркала.

GW-00282

L

R

0
1

Положение пере-

ключателя

Номер клеммы

Нормативное зна-

чение

OFF (ВЫКЛ)

 —

1 МОм или более

UP (ВВЕРХ)

10 и 12
15 и 14

Менее 1 Ом

DOWN (ВНИЗ)

10 и 15
12 и 14

Менее 1 Ом

LEFT (ВЛЕВО)

10 и 11
15 и 14

Менее 1 Ом

RIGHT (ВПРАВО)

10 и 15
11 и 14

Менее 1 Ом

Положение пере-

ключателя

Номер клеммы

Нормативное зна-

чение

OFF (ВЫКЛ)

 —

1 МОм или более

UP (ВВЕРХ)

10 и 8

15 и 14

Менее 1 Ом

DOWN (ВНИЗ)

10 и 15

8 и 14

Менее 1 Ом

LEFT (ВЛЕВО)

10 и 9

15 и 14

Менее 1 Ом

RIGHT (ВПРАВО)

10 и 15

9 и 14

Менее 1 Ом

GW-00283

9

14

7 6 5 4

3 2 1

8

13 12 11 10

16 15

GW-21

Стекло задней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

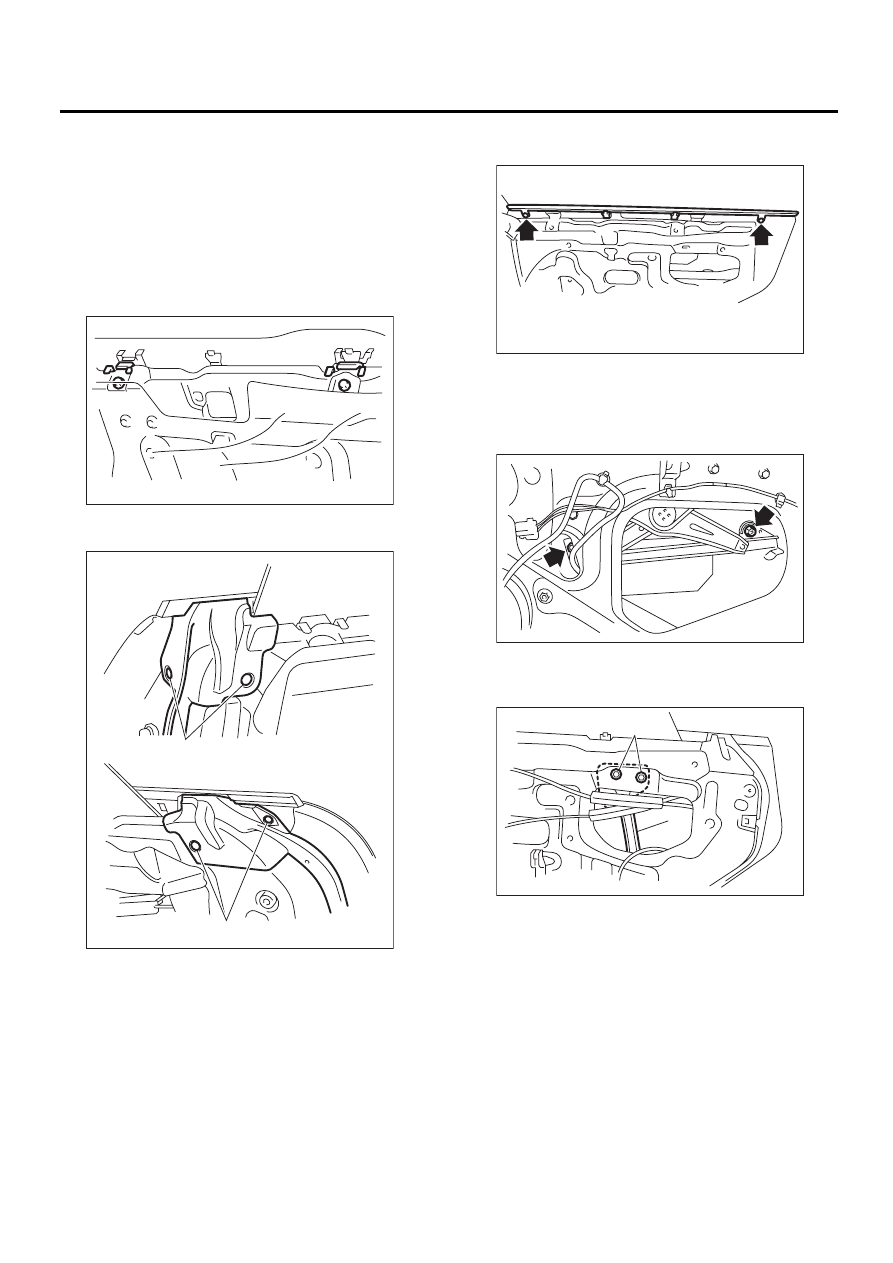

11.Стекло задней двери

A: СНЯТИЕ

1) Снимите внутреннюю отделку задней двери.
<См. EI-51, СНЯТИЕ, Внутренняя отделка две-
ри.>
2) Снимите уплотнительное покрытие.
<См. EB-23, СНЯТИЕ, Уплотнительное покры-
тие задней двери.>
3) Снимите стабилизатор.

4) Снимите зажимы (А) и снимите переднюю и
заднюю часть уплотнителя.

5) Отверните два винта и снимите наружный
уплотнитель.

6) Установите стекло в положение, показан-
ное на рисунке, при помощи блока кнопок уп-
равления электростеклоподъемника, а затем
отверните две гайки через сервисные отверс-
тия.

7) Снимите крепежные гайки (А) рамки стекла
задней двери (В) и отведите рамку стекла за-
дней двери назад.

8) Снимите стекло двери.

ОСТОРОЖНО:
• Поскольку механизм привода может вый-
ти из зацепления, не переводите механизм
стеклоподъемника в направление закры-
тия после снятия стекла.
• Не допускайте ударов по стеклу и его пов-
реждений.

GW-00284

GW-00285

(A)

(A)

GW-00286

GW-00287

GW-00288

(B)

(A)
