GW-22

Стекло задней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.

ОСТОРОЖНО:
Убедитесь в том, что опора стекла окна на-
дежно установлена в рамке стекла двери.
2) Отрегулируйте стекло задней двери.
<См. GW-22, РЕГУЛИРОВКА, Стекло задней
двери.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. GW-5, СТЕКЛО
ЗАДНЕЙ ДВЕРИ, УЗЕЛ, Общие сведения.>

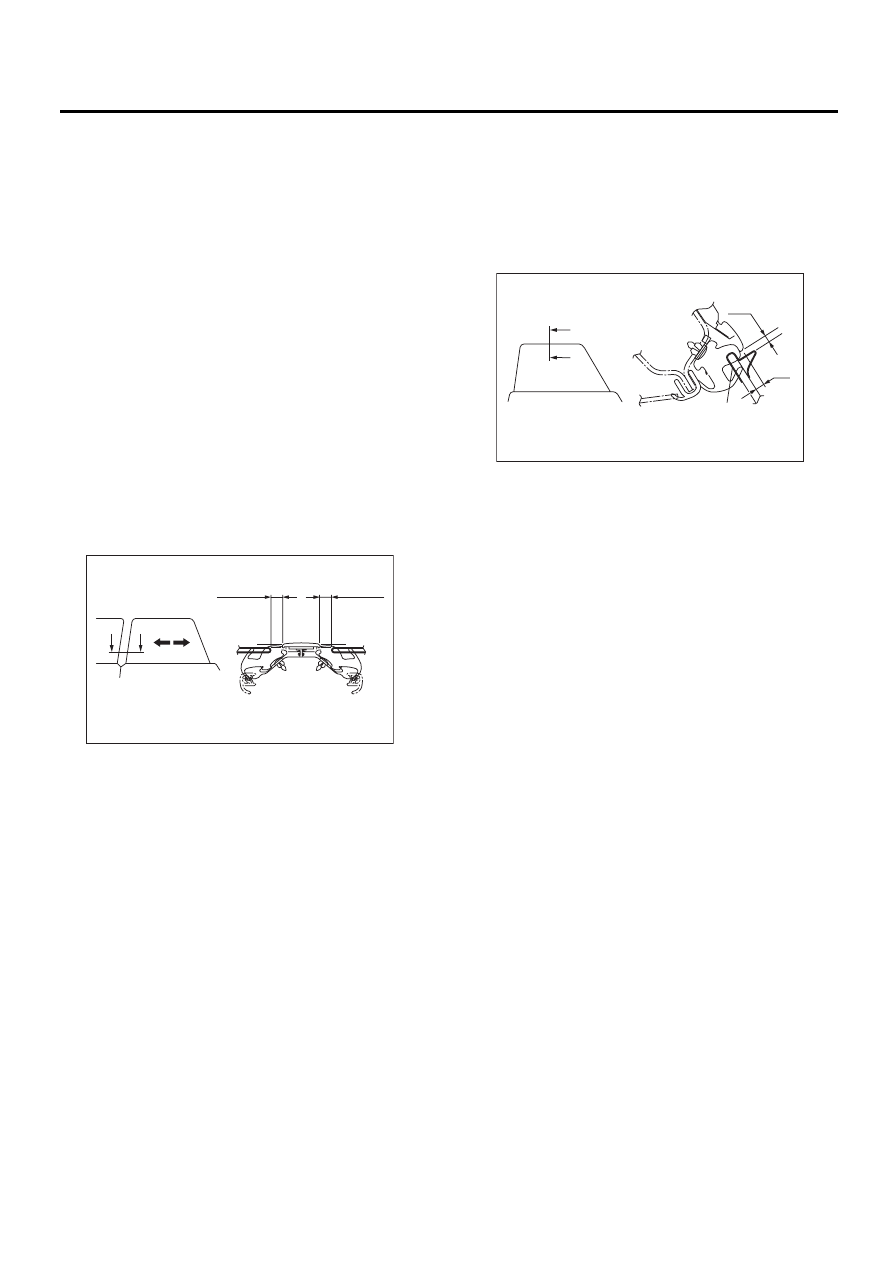

C: РЕГУЛИРОВКА

ПРИМЕЧАНИЕ:
Несмотря на разные размеры, стекло задней
двери, как правило, регулируется так же, как и
стекло передней двери. <См. GW-11, РЕГУЛИ-
РОВКА, Стекло передней двери.>
1) Отрегулируйте положение стекла, соблю-
дая приведенные на рисунке размеры.

ПРИМЕЧАНИЕ:
• Если размеры будут меньше нормативных,
стекло может застрять в уплотнителе во время
поднятия или опускания или не открываться
полностью.
• После окончания регулировки проверьте
стекло на предмет застревания, осуществив
его подъем и опускание.

2) Прикрепив к стеклу специальный инстру-
мент, отрегулируйте прилегание стекла таким
образом, чтобы размеры совпадали с приве-
денными ниже.
ST

61299AE010

ПРОСТАВКА
(толщина стекла: 4 мм
(0,157 дюйма) для стекла
задней двери)

ПРИМЕЧАНИЕ:
• Если степень прилегания заднего стекла
слишком велика, стекло может застревать в
уплотнителе угла средней стойки, вызывая
преждевременный износ уплотнителя. Будьте
осторожны во время регулировки.
• После окончания регулировки проверьте
стекло на предмет застревания, осуществив его
подъем и опускание.

(1) 11 мм (0,433 дюйма)

GW-00067

A

A

A-A

(1)

(1)

(1) 3,2 — 4,8 мм (0,126 — 0,189 дюйма)

(2) Во время повторного использования уплотнителя:

6 мм (0,237 дюйма)
Во время замены уплотнителя: 5 мм (0,197 дюйма)

(3) ST

GW-00431

A

A

A-A

(1)

(2)

(3)

GW-23

Узел механизма стеклоподъемника и электродвигателя задней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

12.Узел механизма

стеклоподъемника
и электродвигателя задней
двери

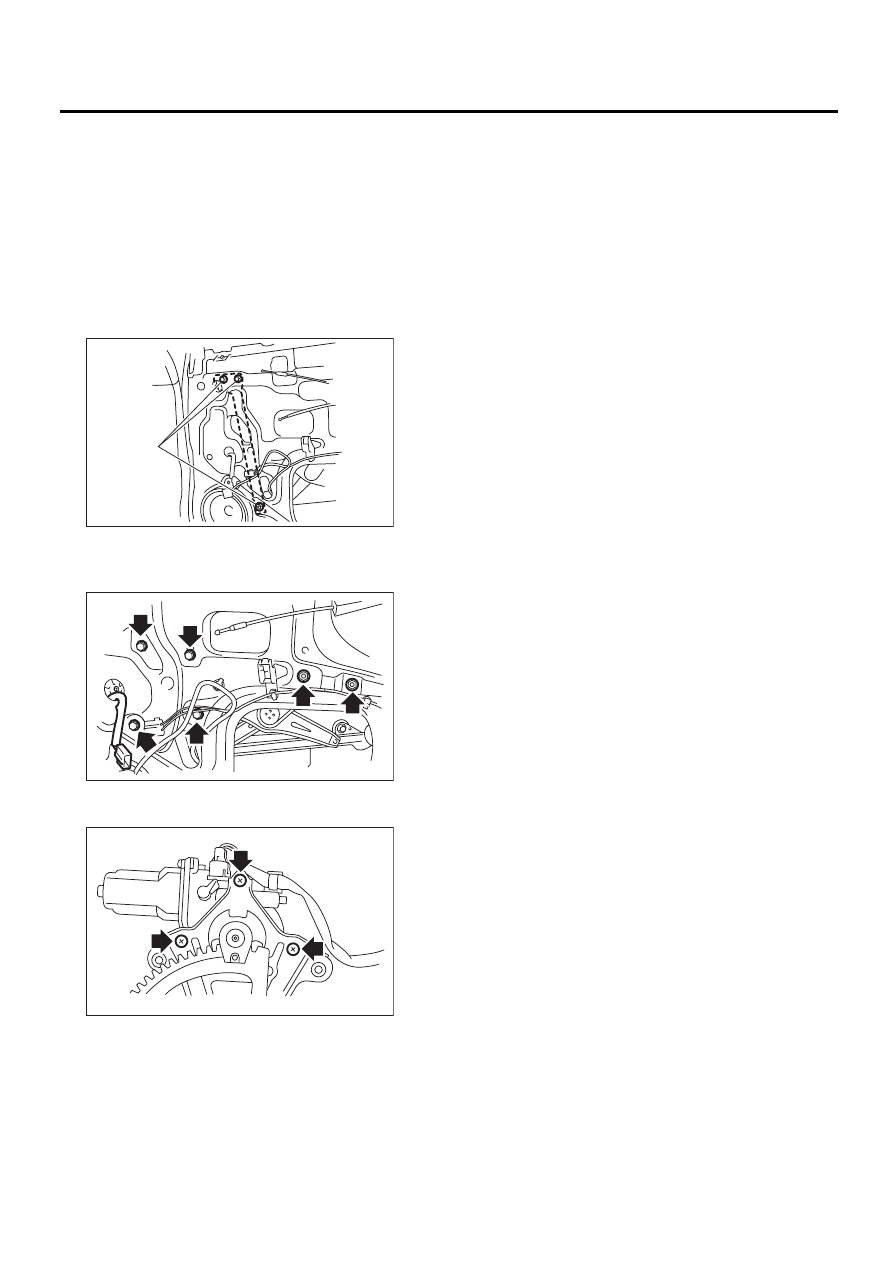

A: СНЯТИЕ

1) Снимите стекло задней двери. <См. GW-21,
СНЯТИЕ, Стекло задней двери.>
2) Отверните гайку (A) и снимите рамку стекла
передней двери.

3) Отсоедините разъем электродвигателя.
4) Отверните четыре болта и две гайки, чтобы
снять узел механизма стеклоподъемника.

5) Отверните винты, чтобы снять узел электро-
двигателя.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Отрегулируйте стекло задней двери.
<См. GW-22, РЕГУЛИРОВКА, Стекло задней
двери.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. GW-5, СТЕКЛО
ЗАДНЕЙ ДВЕРИ, УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

1) Убедитесь в том, что при подаче напряже-
ния аккумулятора на клеммы разъема элект-
родвигателя электростеклоподъемника он ра-
ботает нормально.
2) Поменяйте полярность на клеммах аккуму-
лятора, чтобы убедиться, что двигатель вра-
щается в обратном направлении.

GW-00289

(A)

GW-00290

GW-00291

GW-24

Ветровое стекло

СТЕКЛА/ОКНА/ЗЕРКАЛА

13.Ветровое стекло

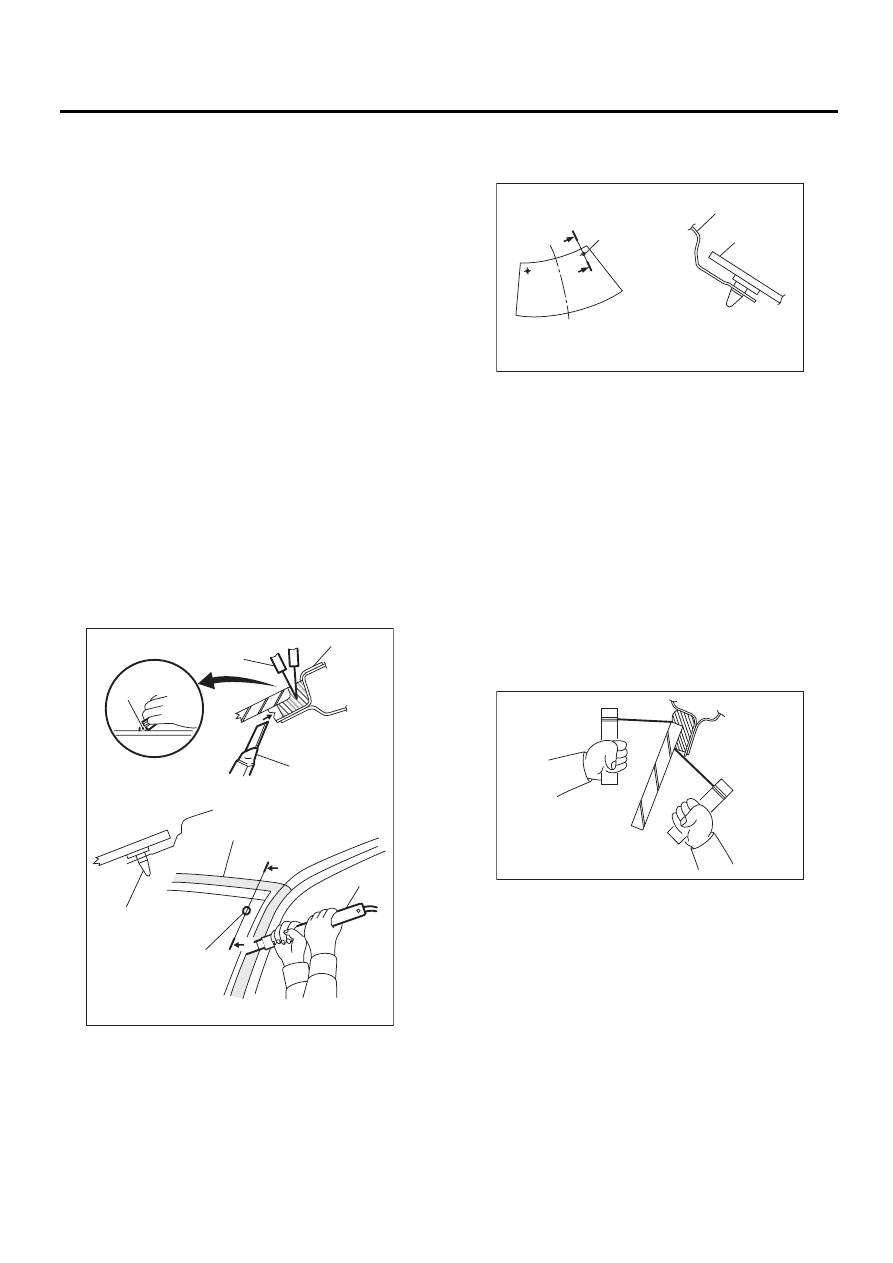

A: СНЯТИЕ

1. ПРИ ПОМОЩИ НОЖА ДЛЯ СНЯТИЯ
ВЕТРОВОГО СТЕКЛА

1) Снимите крышку капота. <См. EI-42, СНЯ-
ТИЕ, Крышка капота.>
2) Снимите молдинг стекла.
3) В целях защиты кузова, заклейте лентой по-
верхность, прилегающую к ветровому стеклу.
4) Смочите клейкую сторону достаточным ко-
личеством мыльной воды.
5) Вставьте нож для снятия ветрового стекла в
клейкую часть.
6) Удерживая лезвие ножа и кромку ветрового
стекла под нужным углом, перемещайте нож
для снятия ветрового стекла параллельно
кромке ветрового стекла вдоль лицевой сторо-
ны и кромки ветрового стекла, чтобы отрезать
клейкую часть.

ПРИМЕЧАНИЕ:
• Держите нож для снятия ветрового стекла
строго параллельно.
• Отрезание клейкой части следует начинать
с более широкого зазора между ветровым
стеклом и кузовом.

• Установочные штифты наклеены на уголки
стекла. Для их срезания пользуйтесь струнной
проволокой.

2. ПРИ ПОМОЩИ СТРУННОЙ
ПРОВОЛОКИ

1) Снимите крышку капота. <См. EI-42, СНЯ-
ТИЕ, Крышка капота.>
2) Снимите молдинг.
3) В целях защиты кузова, заклейте лентой по-
верхность, прилегающую к ветровому стеклу.
4) Используя сверло или нож, проделайте от-
верстие в клейкой части.
5) Протяните струнную проволоку через отвер-
стие и надежно закрепите оба конца проволо-
ки на деревянных ручках.

6) Попеременно тяните за разные концы про-
волоки, срезая клейкую часть.

ОСТОРОЖНО:
• Не прижимайте  струнную проволоку к
кромке ветрового стекла слишком плотно.
• Соблюдайте осторожность, чтобы не повре-
дить детали кузова или салона автомобиля.
• При снятии ветрового стекла на участке,
прилегающем к панели приборов, накройте
ее защитной панелью. Выполняйте опера-
цию по снятию ветрового стекла с особой
тщательностью.
• Не перекрещивайте струнную проволоку.
Это может привести к обрыву проволоки.

(1) Защитная лента

(2) Установочный штифт

(3) Нож

(4) Нож для снятия ветрового стекла

GW-00661

(3)

(3)

(3)

(2)

(2)

(1)

(4)

A

A-A

A

(1)

(1) Установочный штифт

(2) Панель кузова

(3) Ветровое стекло

GW-00070

(1)

(2)

(3)

A

A

A-A

GW-00039

GW-25

Ветровое стекло

СТЕКЛА/ОКНА/ЗЕРКАЛА

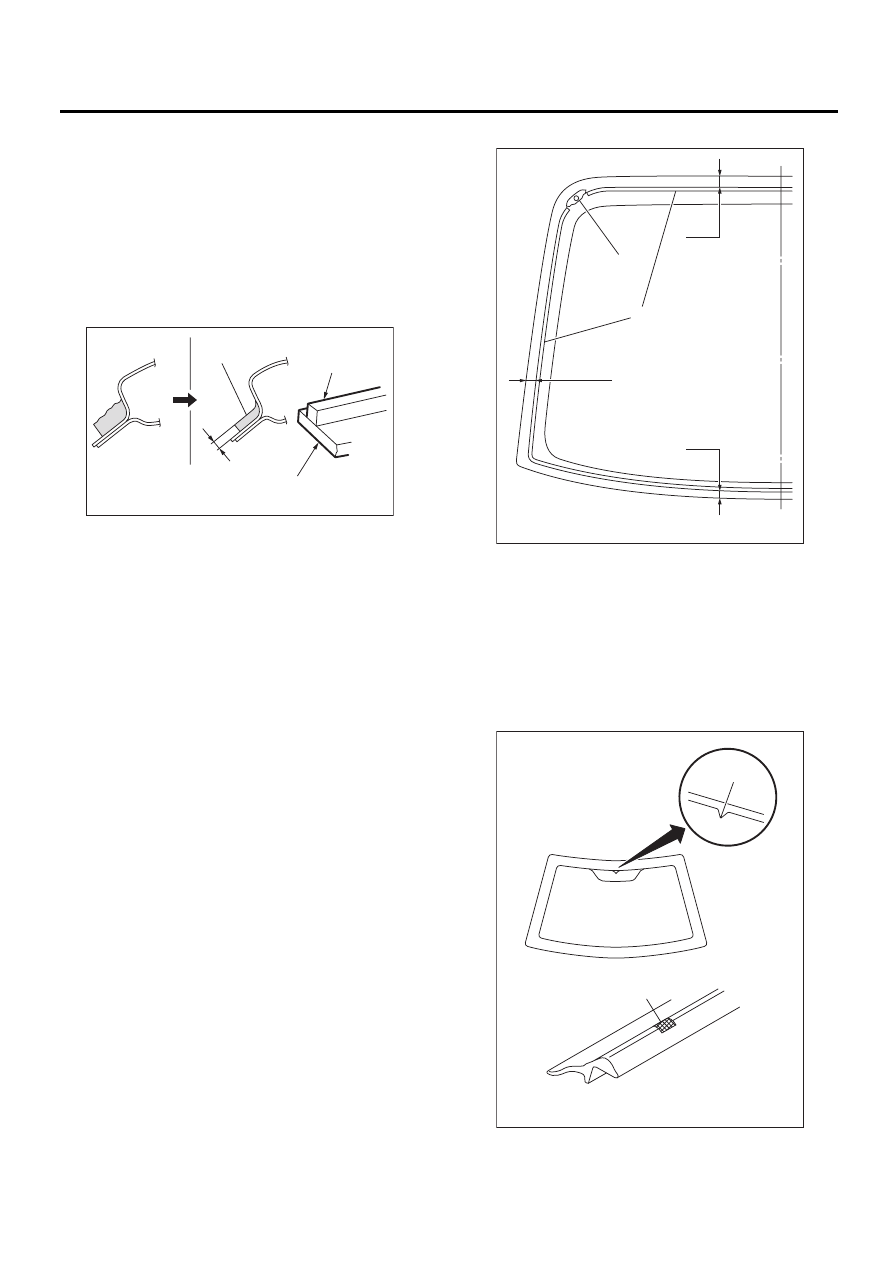

B: УСТАНОВКА

1) Произведите очистку наружной окружности
ветрового стекла при помощи спирта или бело-
го бензина.
2) Удалите клейкий слой с кузова при помощи
ножа, обеспечивая ровный слой толщиной 2 мм
(0,08 дюйма).

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить кузов и окрашенные поверхности.

3) Полностью удалите отходы процесса резки
в виде пыли и грязи при помощи спирта или бе-
лого бензина.

4) Установите резиновую прокладку.

5) Совместите отметку молдинга (B) с выточ-
кой (A) со стороны стекла и закрепите молдинг
по всему периметру стекла.

(1) Клей

(2) 2 мм (0,08 дюйма)

(3) Резиновая прокладка

(4) Стекло

GW-00071

(4)

(2)

(1)

(3)

(1) Установочный штифт (приклеенный)

(2) Резиновая прокладка

(3) 11 мм (0,433 дюйма)

(4) 11 мм (0,433 дюйма)

(5) 9 мм (0,354 дюйма)

(1)

(3)

(4)

(5)

(2)

GW-00572

(A)

(B)

GW-00570
