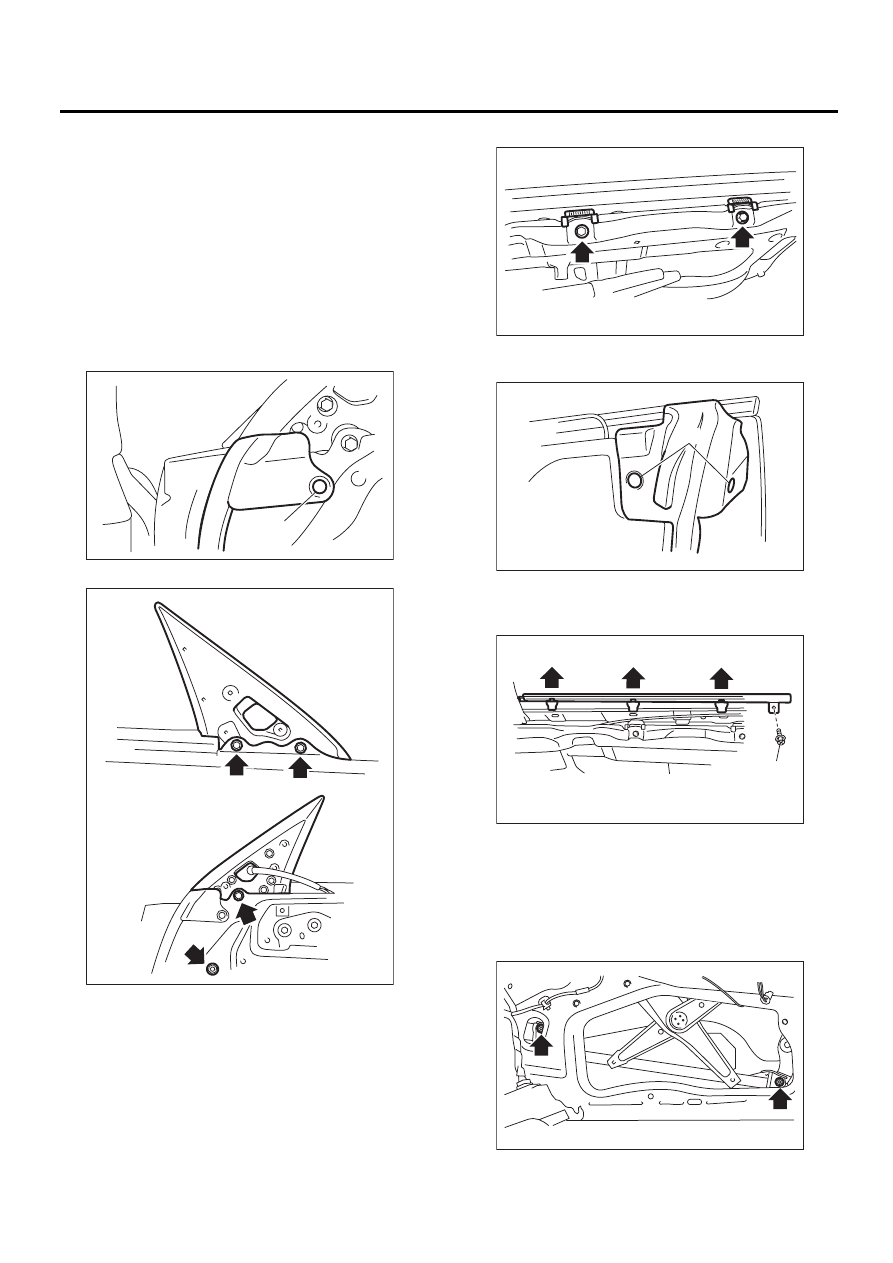

GW-10

Стекло передней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

4. Стекло передней двери

A: СНЯТИЕ

1) Снимите внутреннюю отделку передней
двери. <См. EI-51, СНЯТИЕ, Внутренняя отде-
лка двери.>
2) Снимите уплотнительное покрытие.
<См. EB-19, СНЯТИЕ, Уплотнительное покры-
тие передней двери.>
3) Снимите узел наружного зеркала. <См. GW-
18, СНЯТИЕ, Узел наружного зеркала.>
4) Снимите зажим (А) и снимите переднюю
часть уплотнителя.

5) Снимите усилительную косынку.

6) Снимите стабилизатор.

7) Снимите зажимы (А) и снимите заднюю
часть уплотнителя.

8) Отверните винт (А) в задней части наружно-
го уплотнителя, затем снимите наружный уп-
лотнитель.

9) Отверните винты, чтобы снять узел направ-
ляющей.
10) Установите стекло в положение, показан-
ное на рисунке, при помощи блока кнопок уп-
равления электростеклоподъемника, а затем
отверните две гайки через сервисные отверс-
тия.

GW-00261

(A)

GW-00262

GW-00263

GW-00264

(A)

GW-00265

(A)

GW-00266

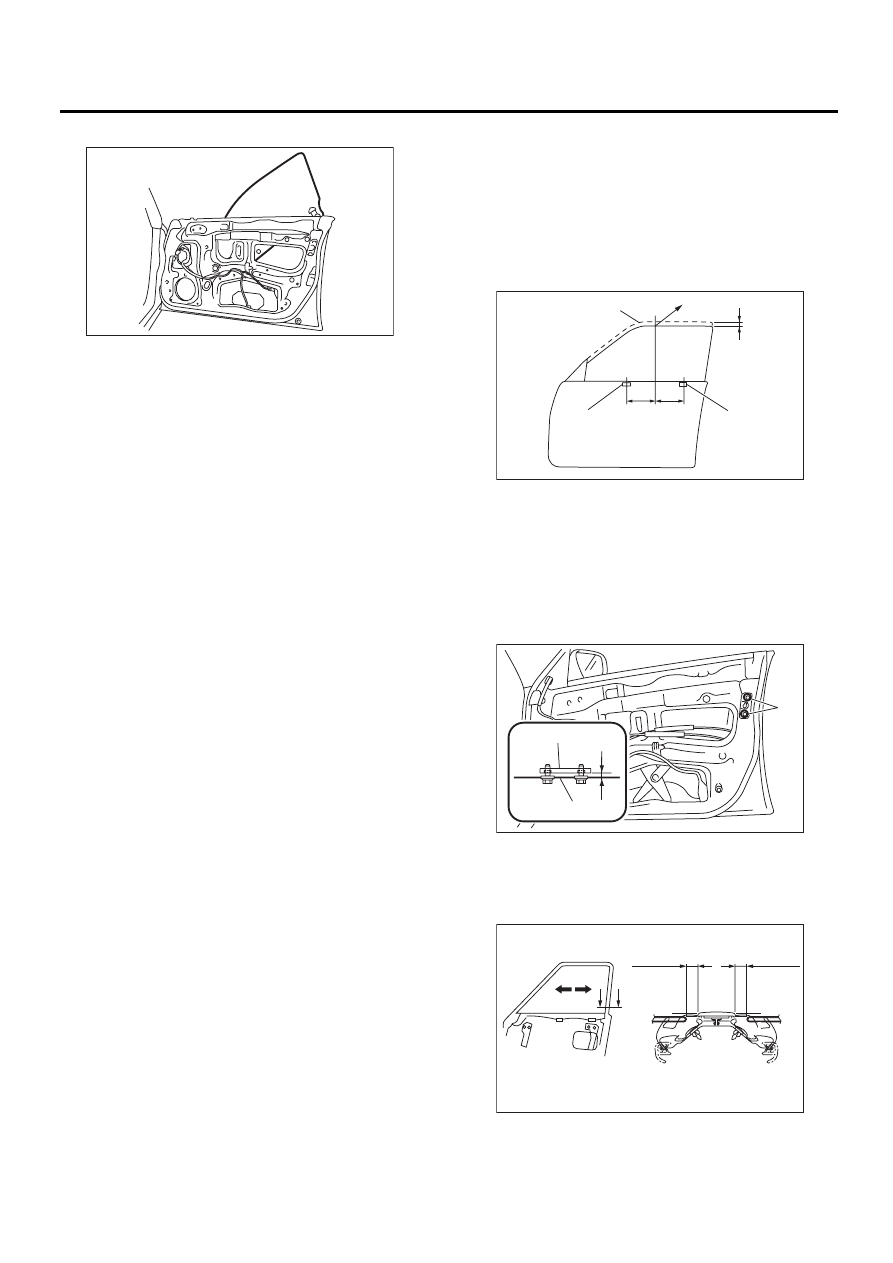

GW-11

Стекло передней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

11) Снимите стекло двери.

ОСТОРОЖНО:
• Поскольку механизм привода может вый-
ти из зацепления, не переводите механизм
стеклоподъемника в направление закры-
тия после снятия стекла.
• Не допускайте ударов по стеклу и его пов-
реждений.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.

ОСТОРОЖНО:
Убедитесь в том, что опора стекла окна на-
дежно установлена в рамке стекла двери.
2) Отрегулируйте стекло передней двери. <См.
GW-11, РЕГУЛИРОВКА, Стекло передней две-
ри.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. GW-4, <См. GW,
СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ, УЗЕЛ,
Общие сведения.>

C: РЕГУЛИРОВКА

ПРИМЕЧАНИЕ:
Перед тем, как начать регулировку, убедитесь
в том, что все регулировочные болты стабили-
затора, верхнего стопора и рамки стекла двери
ослаблены, а стекло двери поднимается до
контакта с уплотнителем.
1) Временно затяните регулирующий болт с од-
ной стороны рамки стекла задней двери в се-
редине отверстия с прорезью во внутренней
панели.
2) Временно затяните механизм стеклоподъ-
емника (В) в верхней части паза регулировки
высоты.

3) Опустите стекло двери на 10 — 15 мм (0,39 —
0,59 дюйма) от положения полного закрытия.
С усилием (F) величиной 45,0

±5,0 Н (4,5±0,5 кгс,

9,9

±1,1 фунт-сил), направленным наружу и при-

кладываемым к верхнему краю стекла над точ-
кой посреди двух наружных стабилизаторов, при-
жмите внутренний стабилизатор к стеклу с уси-
лием 25

±5 Н (2,5±0,5 кгс, 5,5±1,1 фунт-сил), чтобы

надежно зафиксировать стекло.

4) Чтобы отрегулировать зазор между стеклом
передней двери и накладкой средней стойки,
ослабьте гайки (А) и смещайте рамку стекла
двери вперед/назад, пока величина зазора не
достигнет той, что приведена ниже.

GW-00267

(1) Положение полного закрытия
(2) Стабилизатор
(3) 20 — 25 мм (0,78 — 0,98 дюйма)

(1) Добейтесь параллельности линий при регулировке

(2) Рамка стекла двери

(3) Внутренняя панель

(1) 11 мм (0,433 дюйма)

GW-00063

(1)

F

(2)

A  =  A

A

(2)

(3)

A

GW-00319

(A)

(2)

(1)

(3)

GW-00064

A

A

A-A

(1)

(1)

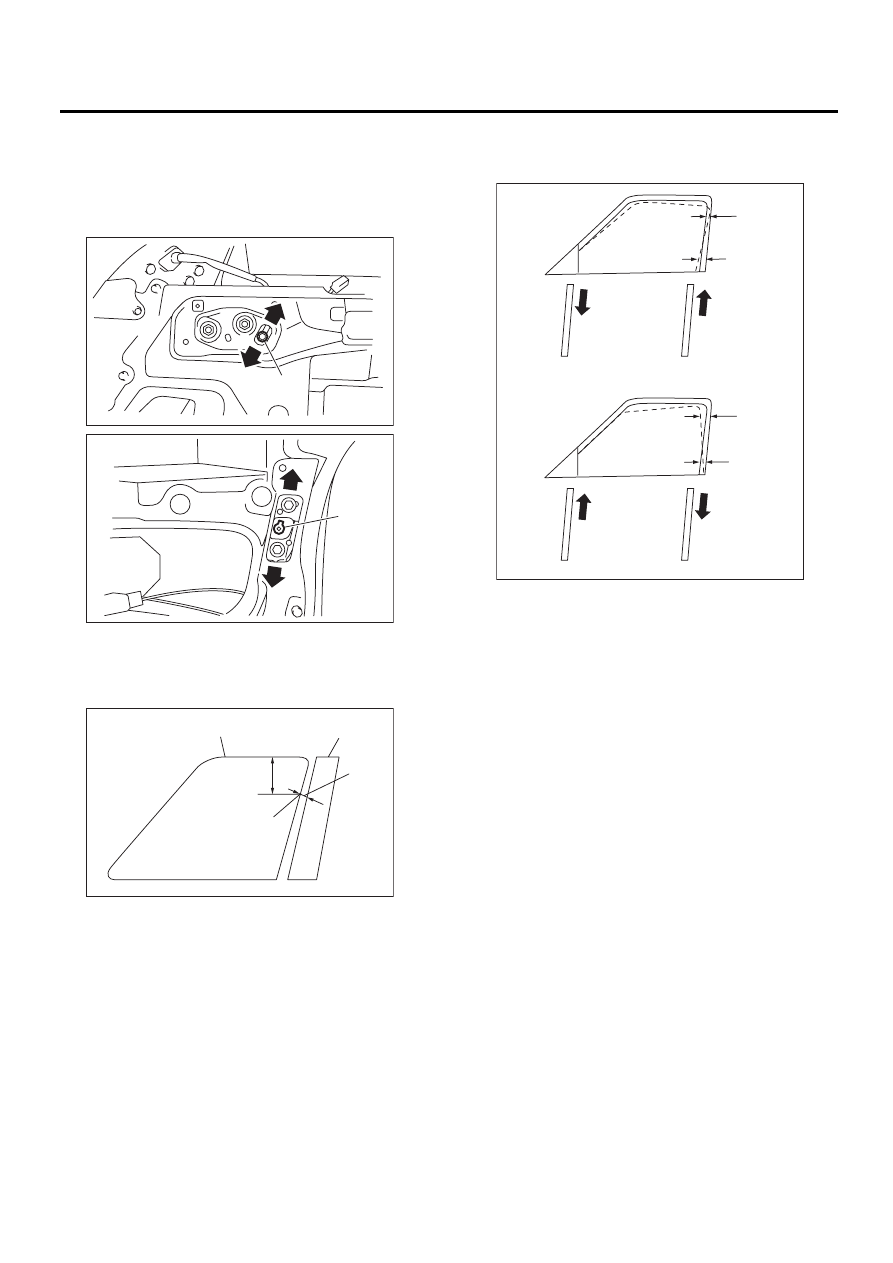

GW-12

Стекло передней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

5) Чтобы отрегулировать зазор у верхнего и
нижнего конца средней стойки, ослабьте болт
стопора (А) или гайку (В) крепления рамки
стекла двери (передней и задней) и переме-
щайте стопор до тех пор, пока зазор накладки
средней стойки не станет равномерным.

ОСТОРОЖНО:
Отрегулируйте зазор средней стойки с верх-
него конца стекла окна до 50 мм (1,969 дюй-
ма) или более.

6) Осуществите регулировку таким образом,
чтобы зазор у верхнего и нижнего конца сред-
ней стойки был одинаковым.

(1) Стекло

(2) Накладка средней стойки

(3) Проверяемая позиция

(4) 50 мм (1,969 дюйма)

(5) 11 мм (0,433 дюйма)

GW-00320

(A)

GW-00321

(B)

GW-00322

(1)

(4)

(3)

(5)

(2)

(A) Стекло слишком отклонено назад.

(B) Стекло слишком наклонено вперед.

(1) Слишком малый зазор

(2) Слишком большой зазор

(3) Направление регулировки стопора

GW-00440

(3)

(1)

(2)

(1)

(2)

(3)

(3)

(3)

(A)

(B)

GW-13

Стекло передней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

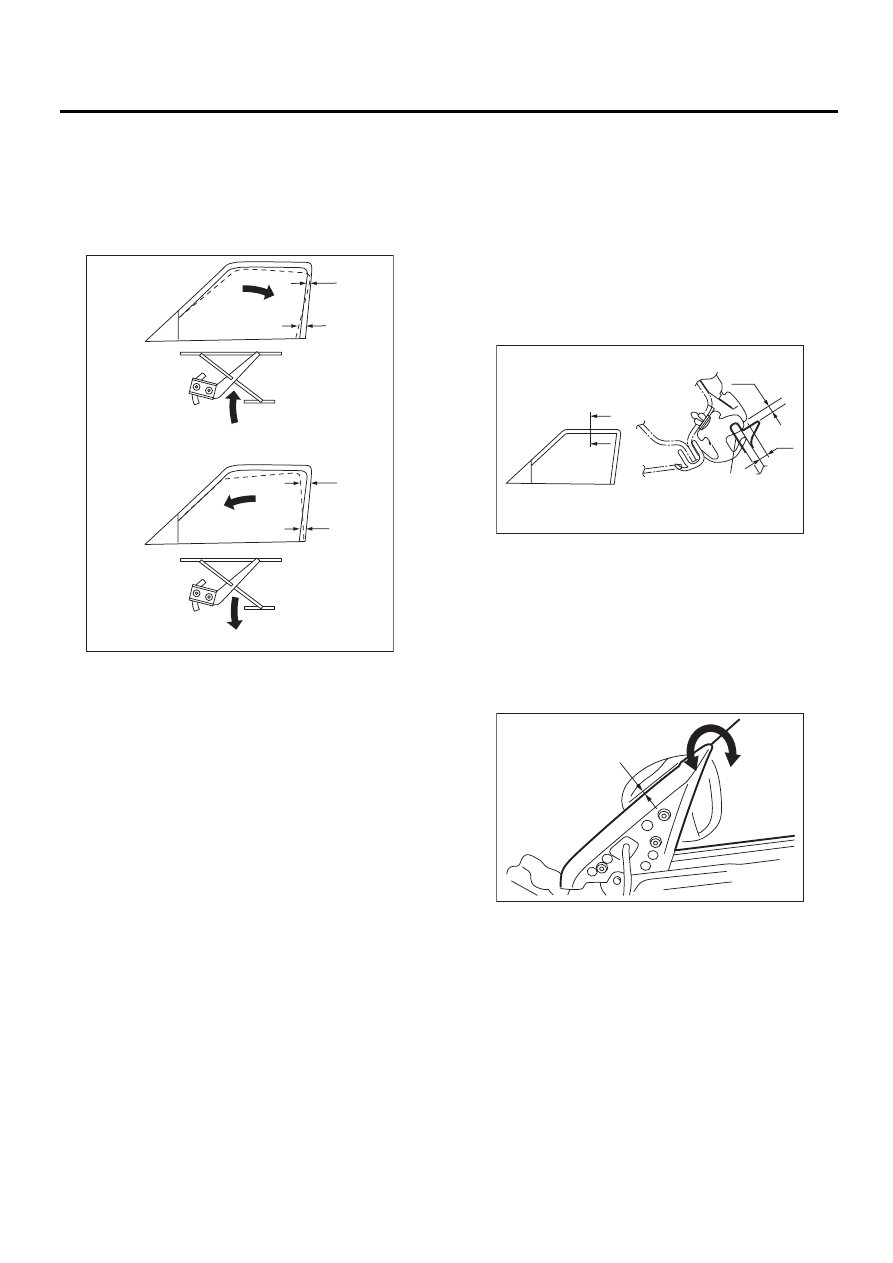

7) Отрегулировав зазор средней стойки, под-
нимите и опустите стекло несколько раз, что-
бы проверить плотность контакта между ок-
ном и стопором, когда окно полностью закры-
то. Отрегулируйте зазор средней стойки таким
образом, чтобы он плотно прилегал к передне-
му и заднему стопору.

8) Чтобы отрегулировать ход стекла, прикре-
пите к стеклу специальный инструмент, за-
кройте дверь и, с помощью регулятора, подни-
мите стекло механизмом стеклоподъемника
до такой степени, когда взаимное расположе-
ние стекла и уплотнителя не станет таким, как
показано на рисунке. Зафиксируйте стекло в
таком положении, чтобы верхний стопор плот-
но касался держателя стекла.
ST

61299AE000

ПРОСТАВКА (толщина
стекла: 5 мм  (0,197 дюйма)
для стекла передней двери)

Чтобы убрать шум ветра, отрегулируйте поло-
жение стекла таким образом, чтобы конец уси-
лительной косынки был немного поднят.

9) После регулировки стабилизатора, проведи-
те процедуру регулировки прилегания стекла.
Сначала визуально проверьте положение де-
ржателя и молдинга относительно стекла со
стороны крыши, затем приступите к регулиров-
ке рамки стекла задней двери. Прикрепите
специальный инструмент к стеклу и попере-
менно и пошагово поворачивайте регулировоч-
ные болты, чтобы получить размеры, приве-
денные ниже (разрез А).

(1) Слишком малый зазор

(2) Слишком большой зазор

(3) Когда первым входит в контакт стопор рамки стек-

ла двери (передней)

(4) Когда первым входит в контакт стопор рамки стек-

ла двери (задней)

(5) Поднятие механизма стеклоподъемника по пазу

регулировки высоты

(6) Опускание механизма стеклоподъемника по пазу

регулировки высоты

GW-00324

(6)

(5)

(4)

(1)

(2)

(1)

(2)

(3)

(1) 3,2 — 4,8 мм (0,126 — 0,189 дюйма)

(2) Во время повторного использования уплотнителя:

5,5 мм (0,217 дюйма)
Во время замены уплотнителя: 3 мм (0,118 дюйма)

(3) ST

(A) 0 — 1,5 мм (0 — 0,059 дюйма)

GW-00430

A

A

A-A

(1)

(2)

(3)

GW-00325

(A)
