GW-6

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

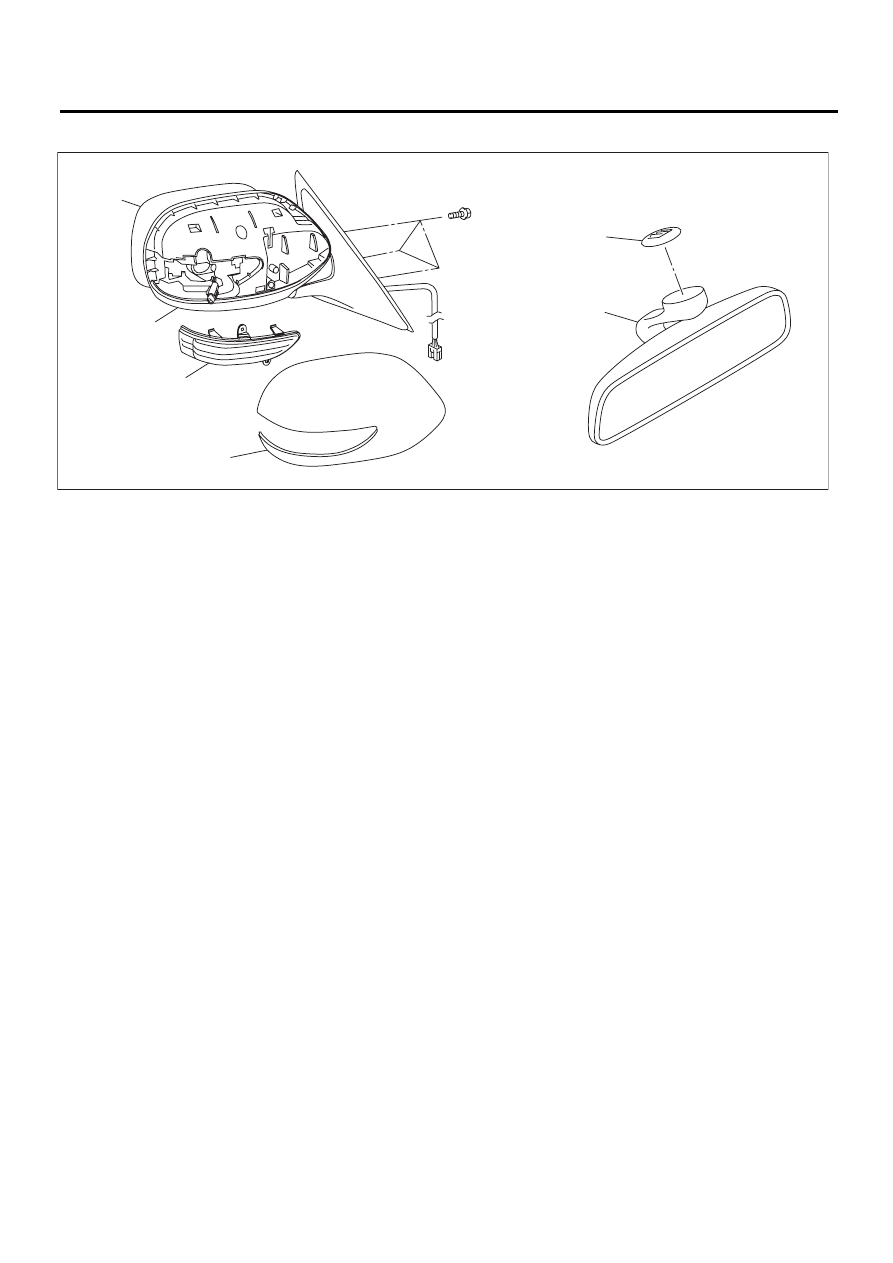

5. ЗЕРКАЛО

(1)

Наружное зеркало

(3)

Колпак зеркала

(5)

Зеркало заднего вида

(2)

Зеркало

(4)

Боковой указатель поворота

(6)

Крепление

(2)

(3)

(6)

(5)

(4)

(1)

GW-00567

GW-7

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

B: ОСТОРОЖНО

• При отсоединении и повторном подсоединении электрических разъемов обязательно проведите
функциональную проверку соответствующего узла.
• Не допускайте ударов по стеклу и его повреждений.

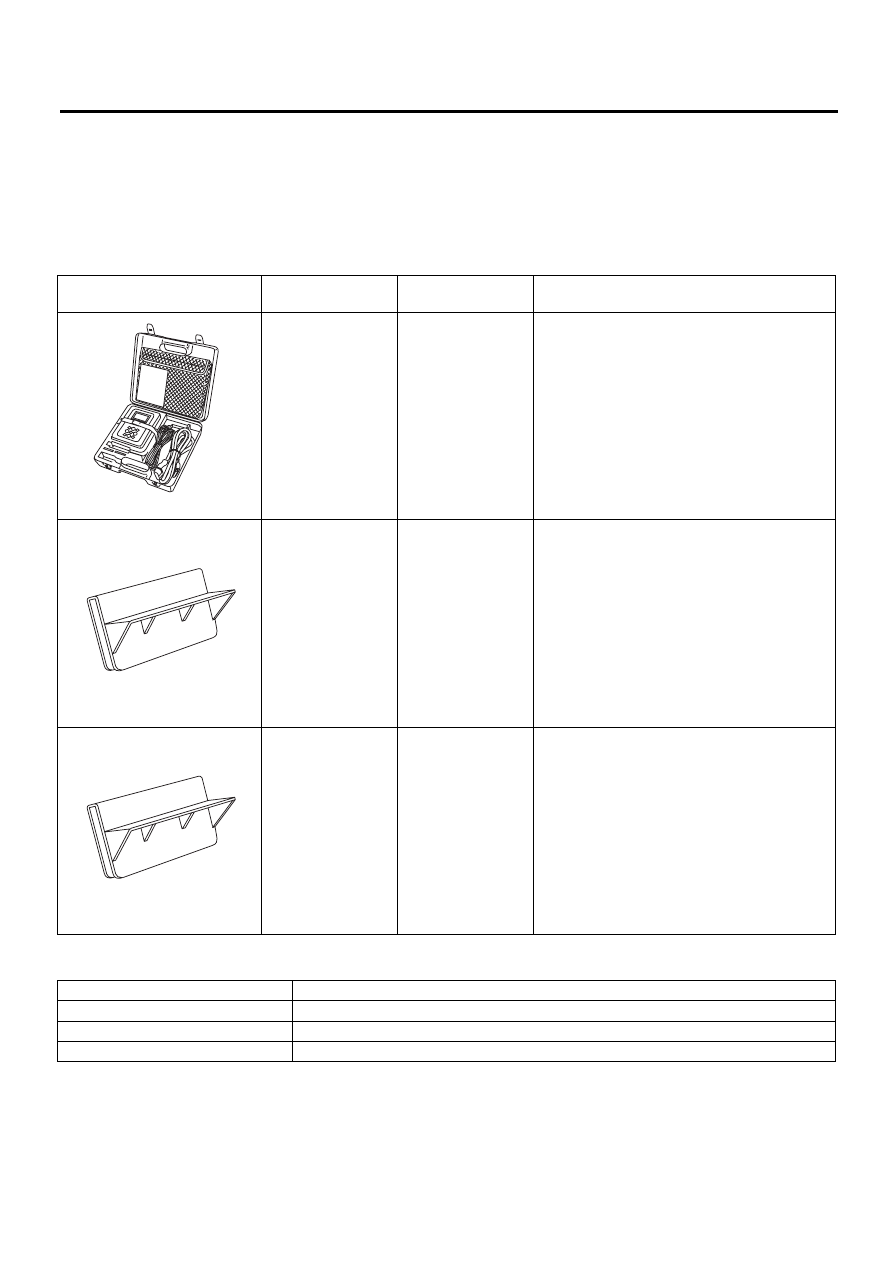

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для проверки всех функций и
диагностики электрических систем.

61299AE000

ПРОСТАВКА

Используется для регулировки верхнего край-
него положения стекла передней двери. (Тол-
щина стекла: 5 мм (0,197 дюйма))

61299AE010

ПРОСТАВКА

Используется для регулировки верхнего
крайнего положения стекла задней двери.
(Толщина стекла: 4 мм (0,157 дюйма))

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Применяется для измерения напряжения и определения проводимости.

Струнная проволока

Применяется для снятия стекла окна.

Нож для снятия ветрового стекла

Применяется для снятия стекла окна.

ST1B022XG0

ST61299AE000

ST61299AE010

GW-8

Система электростеклоподъемников

СТЕКЛА/ОКНА/ЗЕРКАЛА

2. Система электростеклоподъемников

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-327, Система электростеклоподъемников.>

B: ПРОВЕРКА

Признак неисправности

Порядок устранения

Все электростеклоподъемники стекол не работают.

1. Предохранитель (SBF-5)
2. Прерыватель цепи электростеклоподъемника
3. Реле электростеклоподъемника
4. Жгут проводов
5. Центральный блок управления

Не работает один конкретный стеклоподъемник.

1. Главный переключатель электростеклоподъемников
2. Вспомогательный переключатель электростеклоподъемника
3. Электродвигатель электростеклоподъемника
4. Жгут проводов

Не работает функция “Window Lock” (Блокировка стекла). Главный переключатель электростеклоподъемников

GW-9

Блок кнопок управления электростеклоподъемника

СТЕКЛА/ОКНА/ЗЕРКАЛА

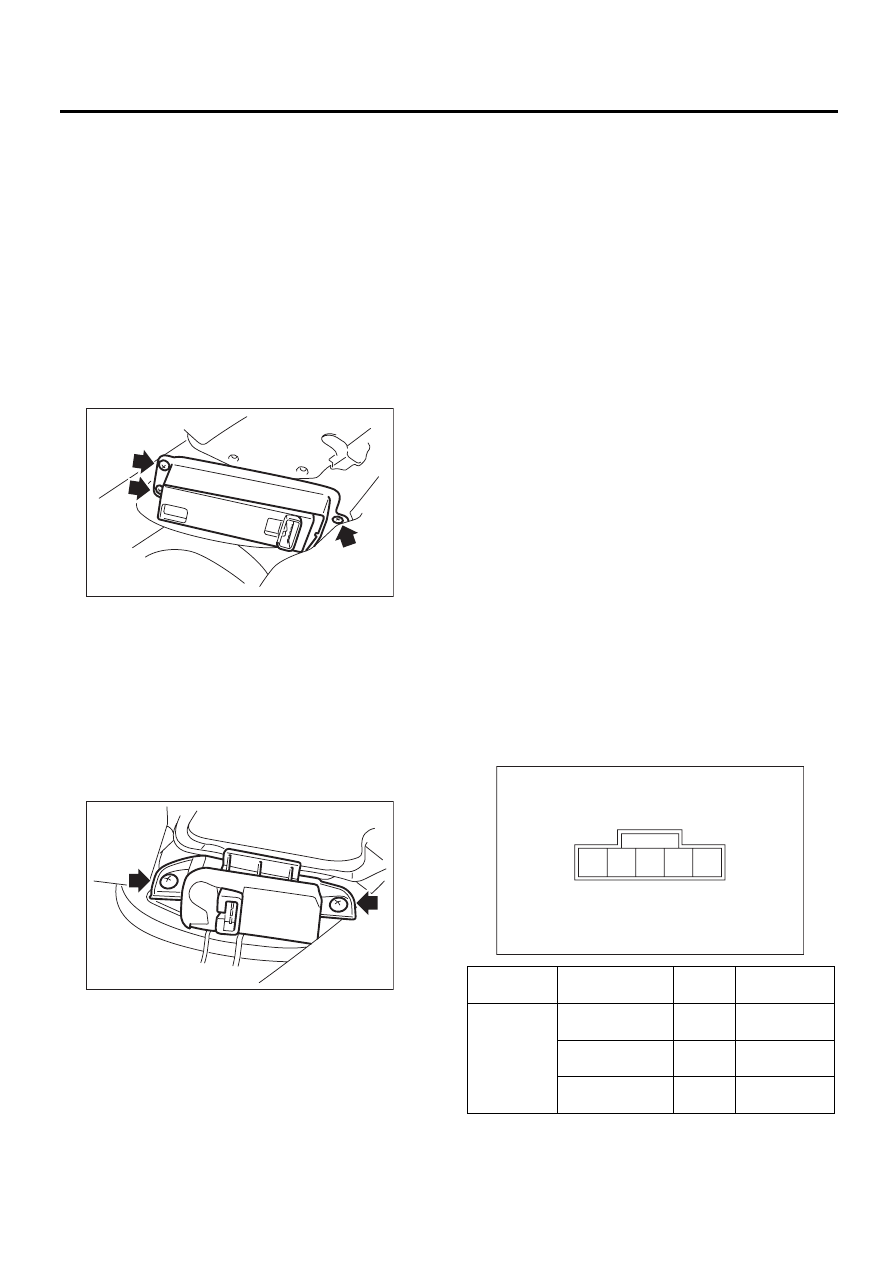

3. Блок кнопок управления

электростеклоподъемника

A: СНЯТИЕ

1. ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку передней
двери. <См. EI-51, СНЯТИЕ, Внутренняя отде-
лка двери.>
3) Отсоедините разъем жгута проводов.
4) Отверните винты с обратной стороны внут-
ренней отделки передней двери и снимите
главный переключатель электростеклоподъ-
емников.

2. ВСПОМОГАТЕЛЬНЫЙ
ПЕРЕКЛЮЧАТЕЛЬ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку двери. <См.
EI-51, СНЯТИЕ, Внутренняя отделка двери.>
3) Отсоедините разъем.
4) Отверните винты с обратной стороны внут-
ренней отделки передней двери и снимите
вспомогательный переключатель электростек-
лоподъемников.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

ПРОВЕРКА ПРИ ПОМОЩИ SUBARU SELECT
MONITOR
1) Используя Subaru Select Monitor, проверьте
входной сигнал при изменении положения пе-
реключателя электростеклоподъемников.

(1) Подготовьте к работе Subaru Select
Monitor.
(2) Переведите выключатель зажигания в
положение ON (двигатель выключен) и за-
пустите приложение для ПК Subaru Select
Monitor.
(3) В меню «System Selection Menu» (Меню
выбора систем), выберите {Integ.unit mode}
(Центральный блок управления) .
(4) Выберите пункт {Current Data Display &
Save} (Отображение и сохранение текущих
данных).
(5) Считайте данные по главному переклю-
чателю электростеклоподъемников.

2) Проверьте наличие входного сигнала при из-
менении положения главного переключателя
электростеклоподъемников. (ПОДЪЕМ/ОПУС-
КАНИЕ бокового стекла водителя)
3) Если сигнал, отображаемый на дисплее соот-
ветствует операции переключателя шага 2), то
все в норме. Если операция переключателя не
соответствует сигналу, отображаемому на дис-
плее, замените центральный блок управления.

2. ВСПОМОГАТЕЛЬНЫЙ
ПЕРЕКЛЮЧАТЕЛЬ

Измерьте сопротивление переключателя.

В случае неисправности, замените вспомога-
тельный переключатель.

GW-00387

GW-00388

 Положение

пе-

реключателя

Номер

клеммы

Норматив-

ное значение

Сиденье пе-

реднего пас-
сажира и за-

днее сиде-

нье

UP (ПОДЪЕМ)

2 и 3
4 и 5

Менее 1 Ом

OFF (ВЫКЛ)

1 и 2
4 и 5

Менее 1 Ом

DOWN (ОПУС-

КАНИЕ)

1 и 2
3 и 4

Менее 1 Ом

GW-00407

1

2

3

4

5
