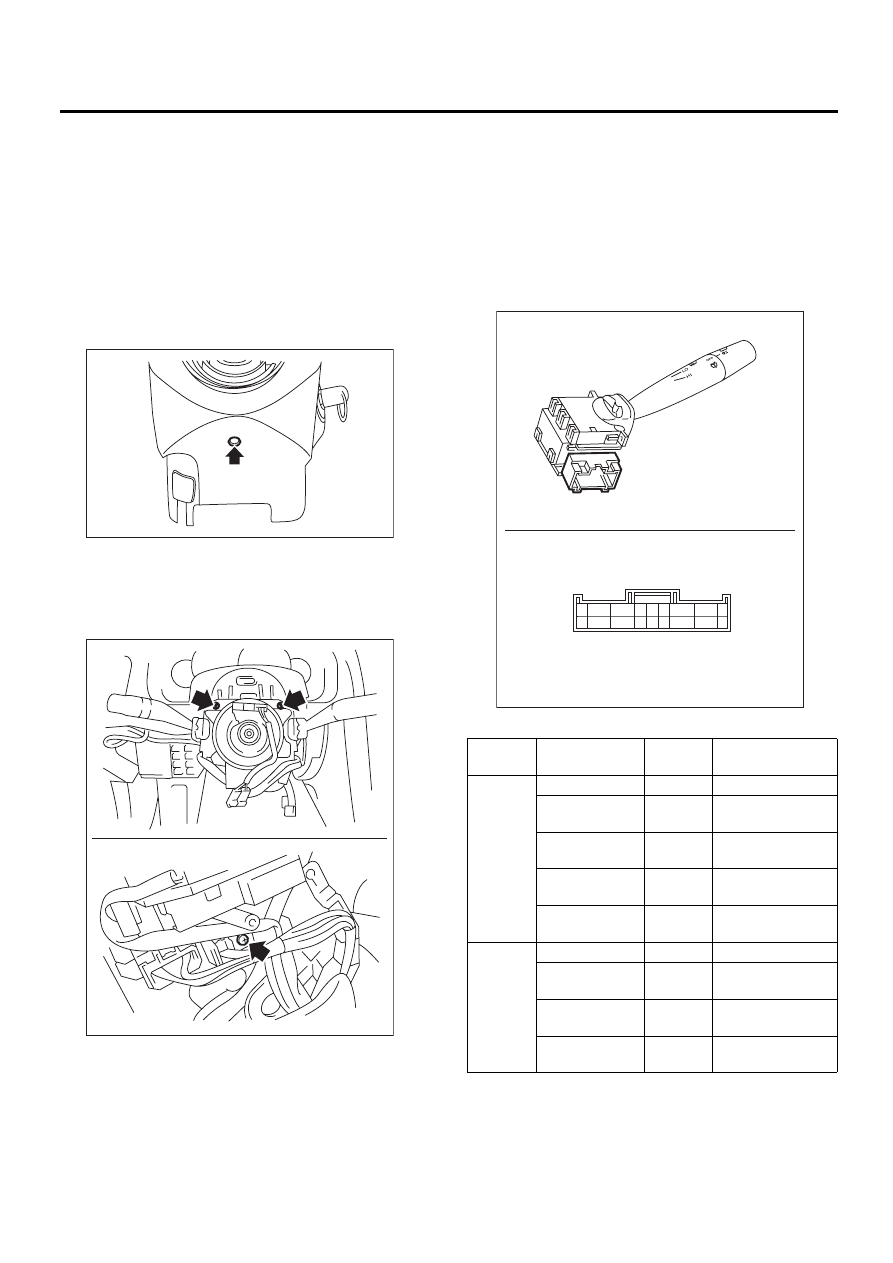

WW-10

Комбинированный переключатель (стеклоочистителей)

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

3. Комбинированный

переключатель
(стеклоочистителей)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
3) Отверните винты и снимите кожухи рулевой
колонки (верхний и нижний).

4) Отсоедините разъем от комбинированного
переключателя.
5) Отверните три винта и извлеките узел осно-
вания комбинированного переключателя. (Мо-
дели EC, EK, KS и K4)

6) Отверните винты крепления переключате-
ля, а затем снимите комбинированный пере-
ключатель.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. КОМБИНИРОВАННЫЙ
ПЕРЕКЛЮЧАТЕЛЬ

1) Проверьте проводимость между всеми клем-
мами разъема.

• Модели EC, EK, KS, EH, ER и K4

WW-00431

LI -00332

 Положение

пе-

реключателя

Номер

клеммы

Нормативное

значение

Ветро-
вого
стекла

OFF (ВЫКЛ)

7 и 16

Менее 1 Ом

INT (прерывис-

тый режим)

7 и 16

Менее 1 Ом

LO (низкая

скорость)

7 и 17

Менее 1 Ом

HI (высокая

скорость)

8 и 17

Менее 1 Ом

Омыватель

включен

2 и 11

Менее 1 Ом

Заднего
стекла
(модель
с кузо-
вом Уни-
версал)

OFF (ВЫКЛ)

 —

1 МОм или более

INT (прерывис-

тый режим)

2 и 13

Менее 1 Ом

LO (низкая

скорость)

2 и 10

Менее 1 Ом

Омыватель

включен

2 и 12

Менее 1 Ом

WW-00046

8

7

6 5 4

3

2

1

9

17

16 15 14 13 12

11 10

18

WW-11

Комбинированный переключатель (стеклоочистителей)

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

• Модель KA

2) Если параметры проводимости не соответс-
твуют нормативным, замените переключатель.

2. СТЕКЛООЧИСТИТЕЛЬ ВЕТРОВОГО
СТЕКЛА

1) Проведите проверку при помощи Subaru
Select Monitor
Используя Subaru Select Monitor, проверьте
входной сигнал при изменении положения пе-
реключателя стеклоочистителей ветрового
стекла.

(1) Подготовьте к работе комплект Subaru
Select Monitor. <См. GW-7, ПОДГОТОВКА
ИНСТРУМЕНТА, Общие сведения.>
(2) Переведите выключатель зажигания в
положение ON (двигатель выключен) и за-
пустите приложение для ПК Subaru Select
Monitor.
(3) В меню «System Selection Menu» (Меню
выбора систем), выберите пункт {Integ.unit
mode} (Режим проверки центрального бло-
ка управления).
(4) Выберите пункт {Current Data Display &
Save} (Отображение и сохранение текущих
данных).
(5) Проверьте входной сигнал, когда пере-
ключатель стеклоочистителей ветрового
стекла установлен в положение LO или HI.

2) Проверьте работу стеклоочистителя в пре-
рывистом режиме (проверка только переклю-
чателя стеклоочистителя)

(1) Подсоедините вольтметр между клем-
мами разъема.

Клеммы:

Кроме модели KA

№ 7 (+) — № 2 (–):

Модель KA

№ 3 (+) — № 8 (–):

(2) Подсоедините аккумулятор к клеммам
разъема.

Клеммы:

Кроме модели KA

№ 7 (+) — № 2 и № 16 (–):

Модель KA

№ 3 (+) — № 8 и № 12 (–):

(3) Переведите переключатель стеклоочис-
тителей в положение INT.
(4) На пять секунд подсоедините клемму
массы аккумулятора к клемме разъема.

Клеммы:

Кроме модели KA

№ 16:

Модель KA

№ 12:

(5) После подсоединения на 5 секунд клеммы
массы аккумулятора, описанного в шаге (4),
на 5 секунд подсоедините положительную
клемму аккумулятора к клемме разъема.

Клеммы:

Кроме модели KA

№ 16:

Модель KA

№ 12:

(6) После подсоединения на 5 секунд клем-
мы массы и положительной клеммы аккуму-
лятора к клемме разъема, описанного в ша-
гах (4) и (5), снова подсоедините клемму
массы к клемме разъема.

Клеммы:

Кроме модели KA

№ 16:

Модель KA

№ 12:



Положение пе-

реключателя

Номер

клем-

мы

Нормативное

значение

Ветрово-
го стекла

OFF (ВЫКЛ)

3 и 12

Менее 1 Ом

INT (прерывис-

тый режим)

3 и 12

Менее 1 Ом

LO (низкая

скорость)

3 и 11

Менее 1 Ом

HI (высокая

скорость)

2 и 11

Менее 1 Ом

Омыватель

включен

8 и 17

Менее 1 Ом

Заднего
стекла
(модель с
кузовом
Универ-
сал)

OFF (ВЫКЛ)

 —

1 МОм или более

INT (прерывис-

тый режим)

8 и 15

Менее 1 Ом

LO (низкая

скорость)

8 и 18

Менее 1 Ом

Омыватель

включен

8 и 16

Менее 1 Ом

Проверка

Да

Нет

Соответствует
ли входной сиг-
нал норме?

Завершите
проведе-
ние диа-
гностики.

Замените центральный
блок управления. <См.
SL-71, Центральный
блок управления.>

WW-12

Комбинированный переключатель (стеклоочистителей)

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

(7) Выполните операции, описанные в шагах
с (1) по (6) выше, при положении MIN и MAX
переключателя управления прерывистым
режимом. Если при этом выявится отклоне-
ние от технических характеристик, замени-
те узел переключателя стеклоочистителей.

3) Проверьте отклик системы на скорость ав-
томобиля (при установленном на автомобиле
переключателе стеклоочистителей)

(1) Проверка работоспособности
Установите переключатель стеклоочисти-
телей ветрового стекла в положение INT,
после чего замерьте время стационарного
положения стеклоочистителей в прерывис-
том режиме при разной скорости движения
автомобиля.

Если параметры работы переключателя не
соответствует нормативным, замените его.
(2) Проверка сигнала скорости автомобиля
Увеличьте скорость движения автомобиля
до 10 км/ч (6 миль/ч) или выше, после чего
измерьте напряжение между разъемом пе-
реключателя стеклоочистителей и массой
кузова.

Клеммы:

Кроме модели KA

№ 15 (+) — Масса кузова (–):

Модель KA

№ 13 (+) — Масса кузова (–):

(3) Проверка жгута проводов сигнала ско-
рости автомобиля
Измерьте сопротивление между разъемом
переключателя стеклоочистителей и бло-
ком управления системы VDC или ABS.

Клеммы:

Кроме модели KA
Модель с системой VDC

Разъем переключателя стеклоочисти-
телей
№ 15 — № 33 блока управления системы
VDC:

Модель без системы VDC

Разъем переключателя стеклоочисти-
телей
№ 15 — № 23 блока управления системы
ABS:

Модель KA
Модель с системой VDC

Разъем переключателя стеклоочисти-
телей
№ 13 — № 33 блока управления системы
VDC:

Модель без системы VDC

Разъем переключателя стеклоочисти-
телей
№ 13 — № 23 блока управления системы
ABS:

S: Пауза в пре-

рывистом ре-
жиме (секунд)

(A): Подсоедините клемму акку-

мулятора  к клемме разъ-
ема, как описано в шаге (4).

Время стационарно-
го положения в пре-
рывистом режиме

MIN: Приблизительно 2 секунды





MAX: примерно 21 секунду

Положение

переключа-

теля

Скорость авто-

мобиля

(км/ч (миль/ч))

Время стационарного

положения .в преры-

вистом режиме (с)

MIN:

0 (0)

Примерно 4

30 (19)

Примерно 1,5

60 (37)

Примерно 1

MAX:

0 (0)

Примерно 21

30 (19)

Примерно 19,5

60 (37)

Примерно 18

S

12 V

0 V

(A)

WW-00371

Проверка

Да

Нет

Напряжение пери-
одически меняется
между 12 В и при-
мерно 0 В?

Сигнал скоро-
сти автомобиля
– нормальный.

Замените пере-
ключатель стек-
лоочистителей.

Проверка

Да

Нет

Сопротивление
составляет 0 Ом?

Замените пере-
ключатель стек-
лоочистителей.

Устраните неис-
правность в
жгуте проводов.

WW-13

Комбинированный переключатель (стеклоочистителей)

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

3. СТЕКЛООЧИСТИТЕЛЬ ЗАДНЕГО СТЕКЛА

1) Проведите проверку при помощи Subaru Select Monitor

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО СИГНАЛА ПЕРЕКЛЮ-
ЧАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ ЗАДНЕГО
СТЕКЛА.
Проверьте входной сигнал с центрального бло-
ка управления при помощи Subaru Select
Monitor.
1) Подсоедините Subaru Select Monitor к разъ-
ему канала передачи данных.
2) Переведите выключатель зажигания в поло-
жение ON.
3) Выберите в главном меню пункт {Integ. unit}.
4) Выберите пункт {Current Data Display &
Save}.
5) Проверьте входной сигнал переключателя
стеклоочистителя заднего стекла.

Соответствует ли входной
сигнал норме?

Переходите к ша-
гу 2.

Проверьте пере-
ключатель стек-
лоочистителя
заднего стекла.
<См. WW-10,
ПРОВЕРКА, Ком-
бинированный
переключатель
(стеклоочистите-
лей).>

2

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ЦЕНТ-
РАЛЬНОГО БЛОКА УПРАВЛЕНИЯ.
Проверьте выходной сигнал с помощью Subaru
Select Monitor при изменении положения пере-
ключателя стеклоочистителя заднего стекла.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Переведите переключатель стеклоочисти-
теля заднего стекла в каждое из положений ре-
жима ON и INT.
3) Во время этих операций проверьте выходной
сигнал центрального блока управления.

Является ли выходной сиг-
нал ВКЛЮЧЕНИЕ непрерыв-
ным при установке переклю-
чателя в режим ON? Явля-
ются ли выходные сигналы
ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕ-
НИЕ повторяемыми при уста-
новке переключателя в ре-
жим INT? (Время выключе-
ния стеклоочистителя в
прерывистом режиме (когда
автомобиль припаркован):
модель с кузовом Универсал
- 12 секунд)

Проверьте элект-
родвигатель
стеклоочистите-
ля заднего стек-
ла. <См. WW-23,
ПРОВЕРКА,
Электродвига-
тель стеклоочис-
тителя заднего
стекла.>

Замените цент-
ральный блок уп-
равления. <См.
SL-71, Централь-
ный блок управ-
ления.>
