WW-2

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Электродвигатель стеклоочистите-
лей ветрового стекла

Потребляемая мощность

12 В — 72 Вт или менее

Электродвигатель стеклоочистителя
заднего стекла

Потребляемая мощность

12 В — 42 Вт или менее

Электродвигатель омывателей ветро-
вого стекла

Тип насоса

Центробежный

Потребляемая мощность

12 В — 36 Вт или менее

Электродвигатель омывателя заднего
стекла

Тип насоса

Центробежный

Потребляемая мощность

12 В — 36 Вт или менее

WW-3

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

B: УЗЕЛ

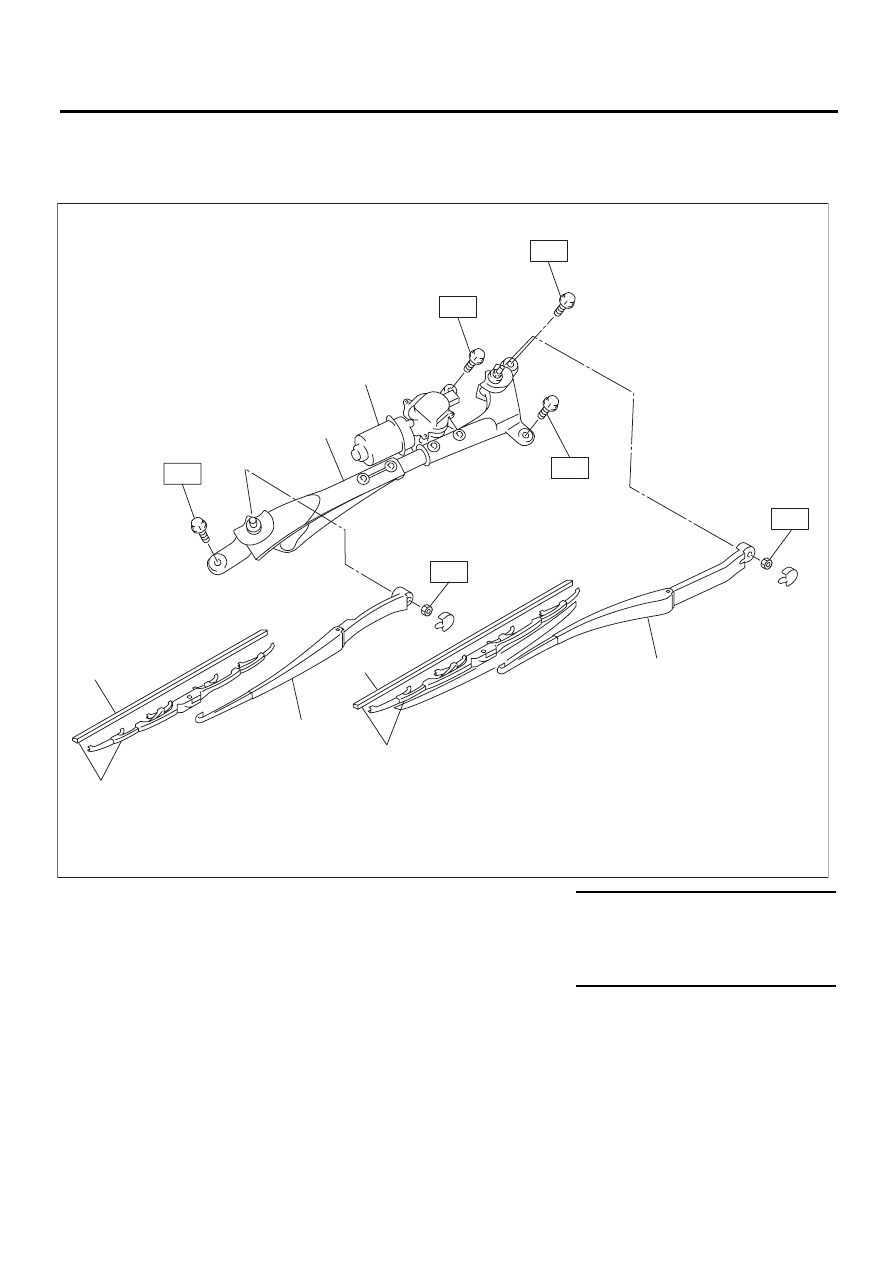

1. СТЕКЛООЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА

• Модель с левосторонним управлением

(1)

Резиновая лента стеклоочисти-
теля

(4)

Узел тяги стеклоочистителя

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Узел щетки стеклоочистителя

(5)

Узел электродвигателя стекло-
очистителя

T1: 6,0 (0,61, 4,3)

(3)

Рычаг стеклоочистителя





T2: 20 (2,0, 14,5)

T2

T2

(5)

(4)

(3)

(1)

(2)

(3)

T1

T1

T1

T1

WW-00521

(1)

(2)

WW-4

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

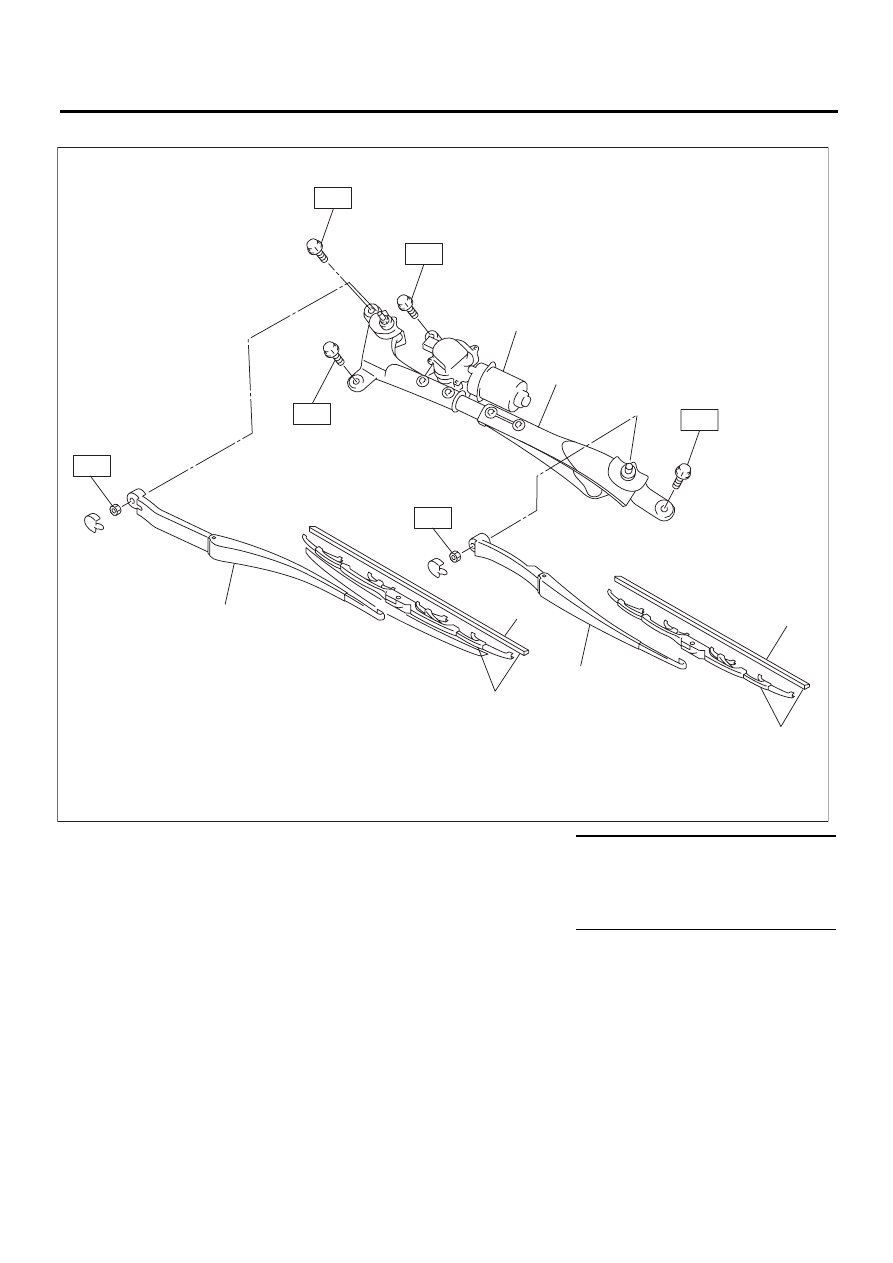

• Модель с правосторонним управлением

(1)

Резиновая лента стеклоочисти-
теля

(4)

Узел тяги стеклоочистителя

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Узел щетки стеклоочистителя

(5)

Узел электродвигателя стекло-
очистителя

T1: 6,0 (0,61, 4,3)

(3)

Рычаг стеклоочистителя





T2: 20 (2,0, 14,5)

T2

T2

(5)

(4)

(3)

(1)

(2)

(3)

T1

T1

T1

T1

WW-00522

(1)

(2)

WW-5

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

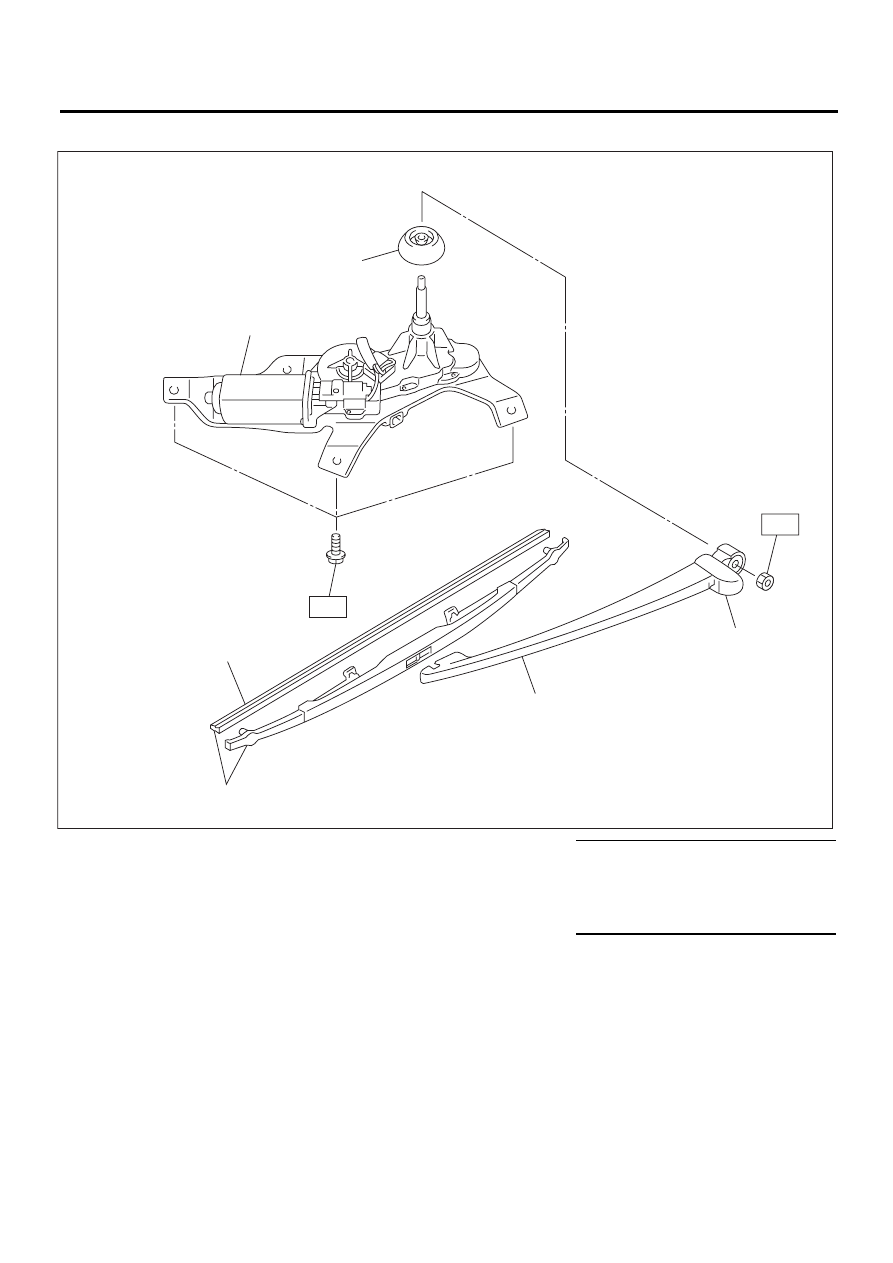

2. СТЕКЛООЧИСТИТЕЛЬ ЗАДНЕГО СТЕКЛА (МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ)

(1)

Резиновая лента стеклоочисти-
теля

(4)

Крышка рычага стеклоочисти-
теля

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Узел щетки стеклоочистителя

(5)

Крышка

T1: 6,0 (0,61, 4,3)

(3)

Рычаг стеклоочистителя

(6)

Узел электродвигателя стекло-
очистителя

T2: 8,0 (0,82, 5,9)

WW-00167

T1

(5)

(1)

T2

(2)

(3)

(4)

(6)
