Subaru Legacy (2008 год). Руководство - часть 1010

LI-46

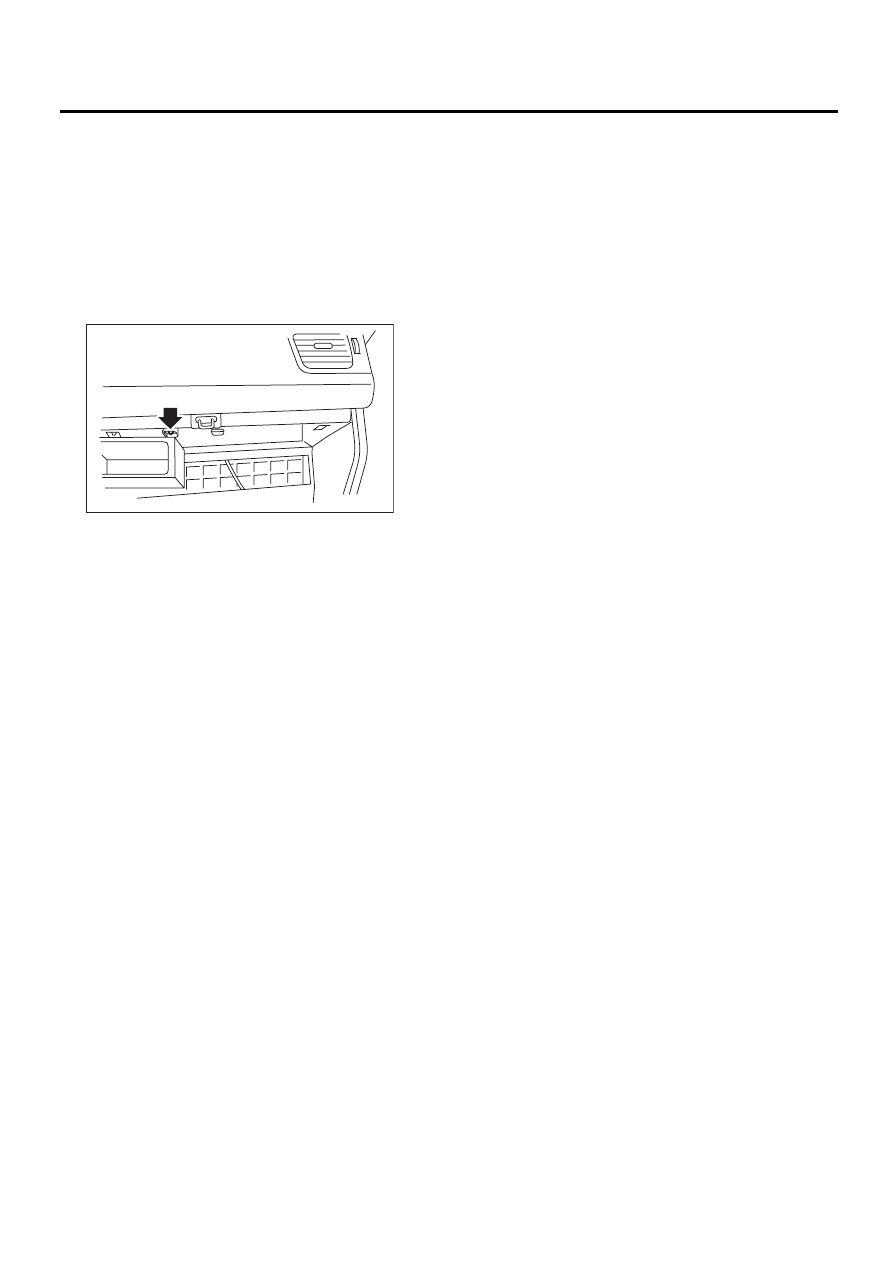

Фонарь подсветки отделения для перчаток

СИСТЕМА ОСВЕЩЕНИЯ

34.Фонарь подсветки

отделения для перчаток

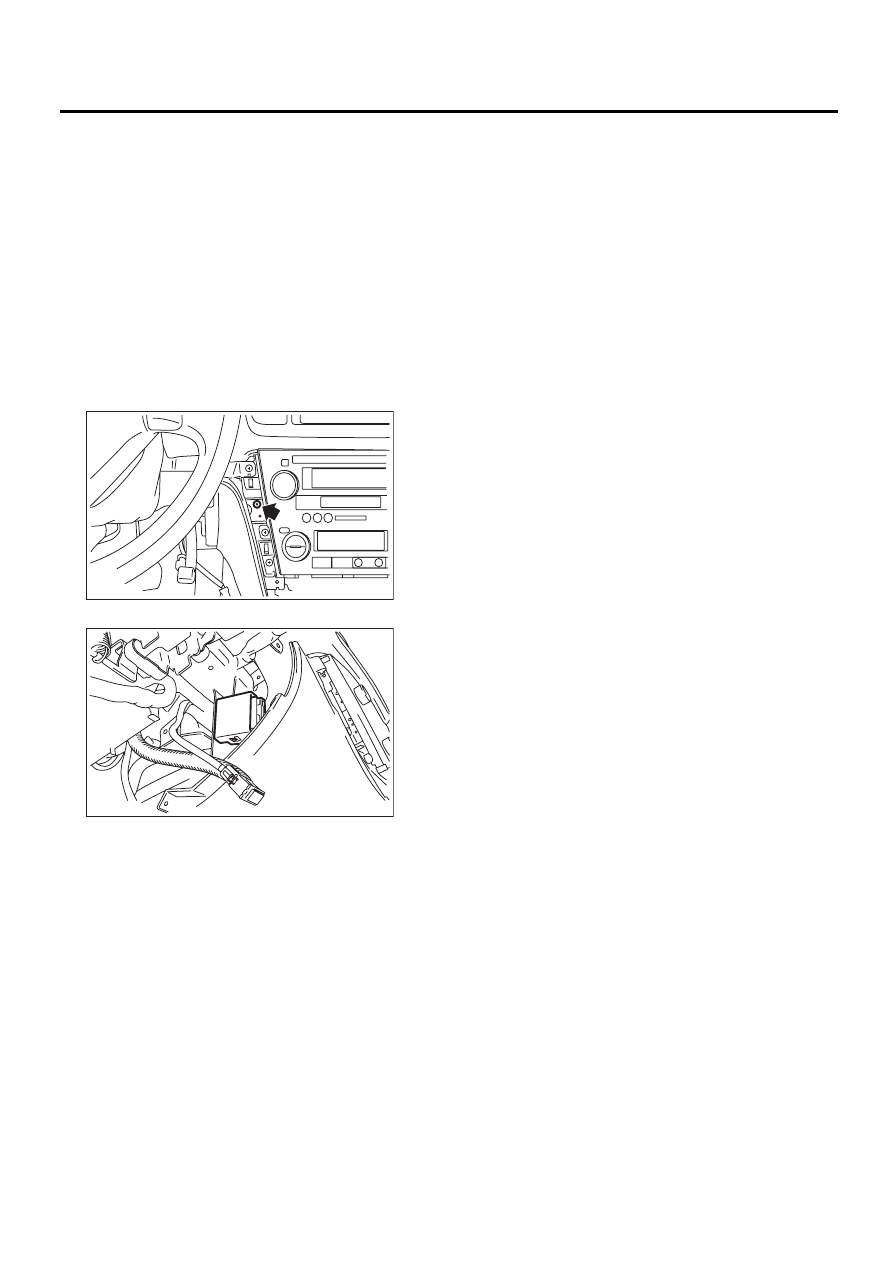

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите отделение для перчаток. <См. EI-54,
СНЯТИЕ, Отделение для перчаток.>
3) Отсоедините разъем жгута проводов.
4) Снимите фонарь подсветки отделения для
перчаток

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ-
КИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

LI-00323

LI-47

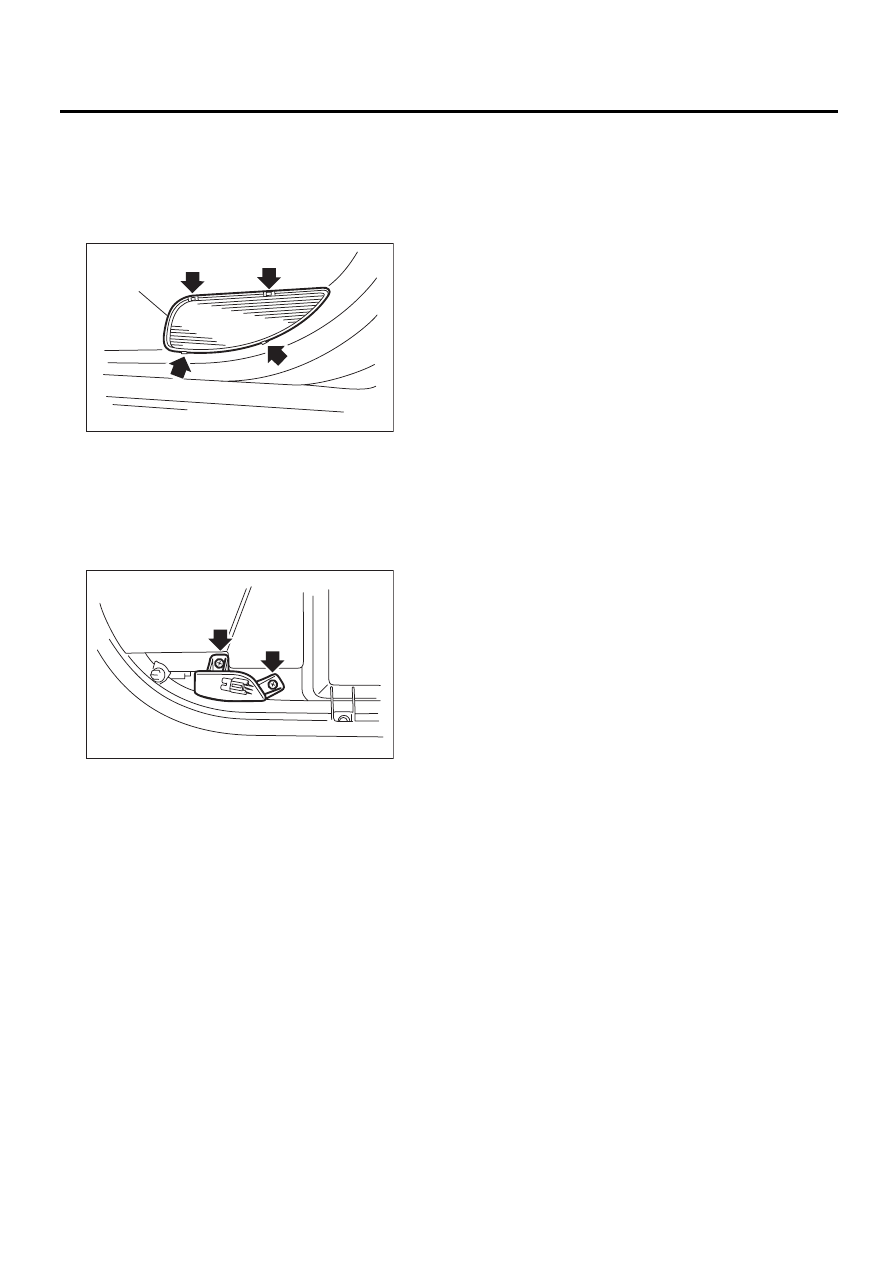

Фонарь подсветки порога

СИСТЕМА ОСВЕЩЕНИЯ

35.Фонарь подсветки порога

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите рассеиватель (A) и снимите лампу
фонаря подсветки порога.

3) Снимите внутреннюю отделку передней
двери. <См. EI-51, СНЯТИЕ, Внутренняя отде-
лка двери.>
4) Отсоедините разъем жгута проводов.
5) Отверните крепежный винт с тыльной сто-
роны внутренней отделки и снимите фонарь
подсветки порога двери.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ-
КИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

LI-00266

(A)

LI-00267

LI-48

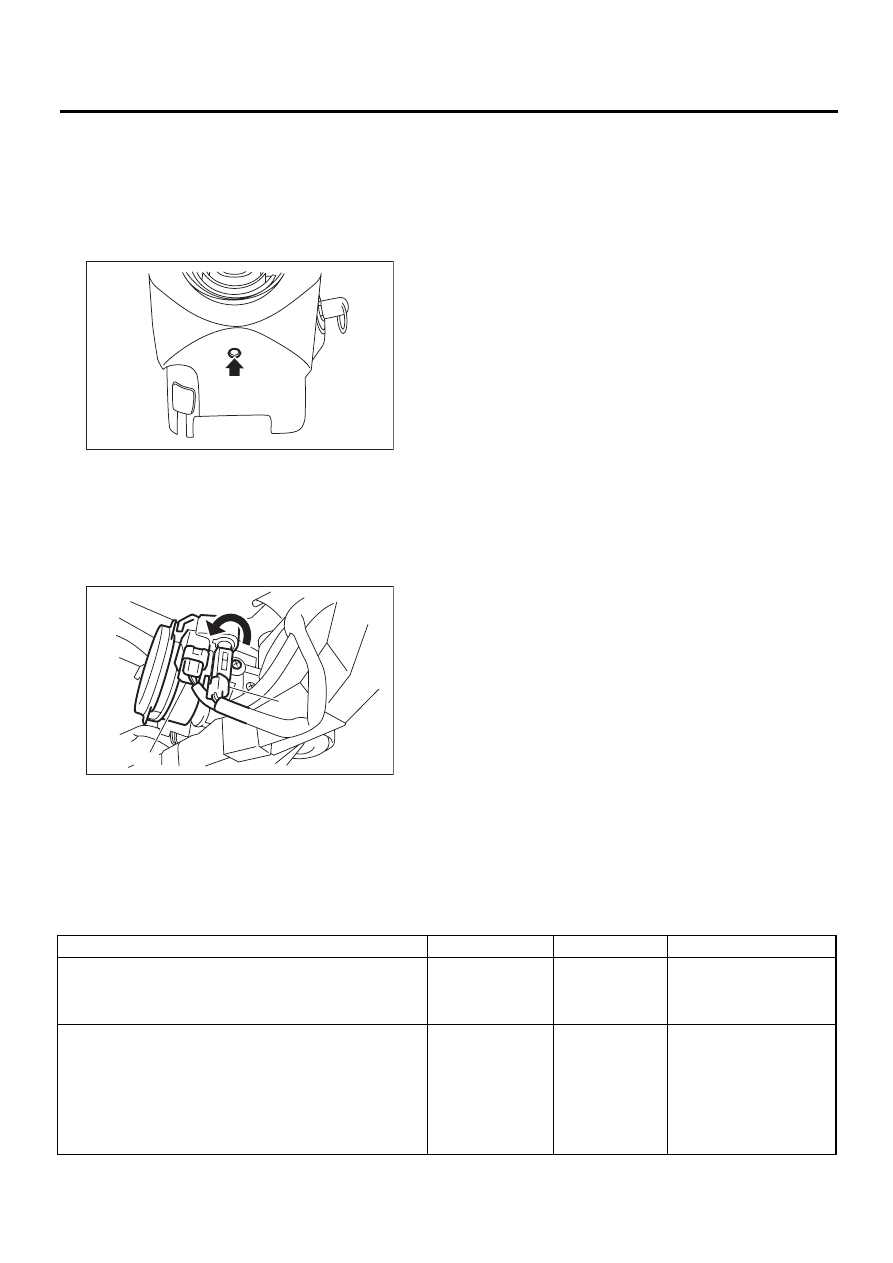

Подсветка выключателя зажигания

СИСТЕМА ОСВЕЩЕНИЯ

36.Подсветка выключателя

зажигания

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отверните винты и снимите верхний и ниж-
ний кожух рулевой колонки.

3) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
4) Отсоедините разъем (А) подсветки выклю-
чателя зажигания.
5) Поверните разъем подсветки выключателя
зажигания влево и отсоедините его.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

(A) Разъем подсветки выключателя зажигания
(B) Подсветка выключателя зажигания

(C) Разъем антенны иммобилайзера

WW-00431

LI-00343

(C)

(B)

(A)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЦЕПИ ПОДСВЕТКИ ВЫКЛЮЧАТЕЛЯ
ЗАЖИГАНИЯ.
Убедитесь в том, что подсветка выключателя зажига-
ния включается, когда открывается дверь водителя.

Включилась ли
подсветка выклю-
чателя зажига-
ния?

Подсветка вы-
ключателя за-
жигания исправ-
на.

Переходите к шагу 2.

2

ПРОВЕРКА ЦЕПИ ПОДСВЕТКИ ВЫКЛЮЧАТЕЛЯ
ЗАЖИГАНИЯ.
Убедитесь в том, что подсветка выключателя зажи-
гания мигает, когда выключатель зажигания перево-
дится в положение ON.

Мигает ли под-
светка выключа-
теля зажигания?

Проверьте на-
стройку пара-
метра централь-
ного блока уп-
равления. <См.
LAN(diag)-2, Ба-
зовая процедура
диагностики.>

Проверьте цепь подсвет-
ки выключателя зажига-
ния. <См. SL-35, ПРОВЕР-
КА ПОДСВЕТКИ ВЫКЛЮ-
ЧАТЕЛЯ ЗАЖИГАНИЯ,
ПРОВЕРКА, Система дис-
танционного управления
замками автомобиля.>

LI-49

Блок управления системы автоматической регулировки уровня светового пучка фар

СИСТЕМА ОСВЕЩЕНИЯ

37.Блок управления системы

автоматической
регулировки уровня
светового пучка фар

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите боковую декоративную накладку
консоли. <См. EI-57, СНЯТИЕ, Центральная
консоль.>
3) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
4) Снимите крепежные винты.

5) Отсоедините разъем и снимите блок.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
После снятия блока управления системы авто-
матической регулировки уровня светового пуч-
ка фар проведите процедуру инициализации
или повторной инициализации. <См. LI-17,
ПРОЦЕДУРА, Система автоматической регу-
лировки уровня светового пучка фар.>

LI-00718

LI-00719
