LI-42

Фонарь точечной подсветки

СИСТЕМА ОСВЕЩЕНИЯ

30.Фонарь точечной

подсветки

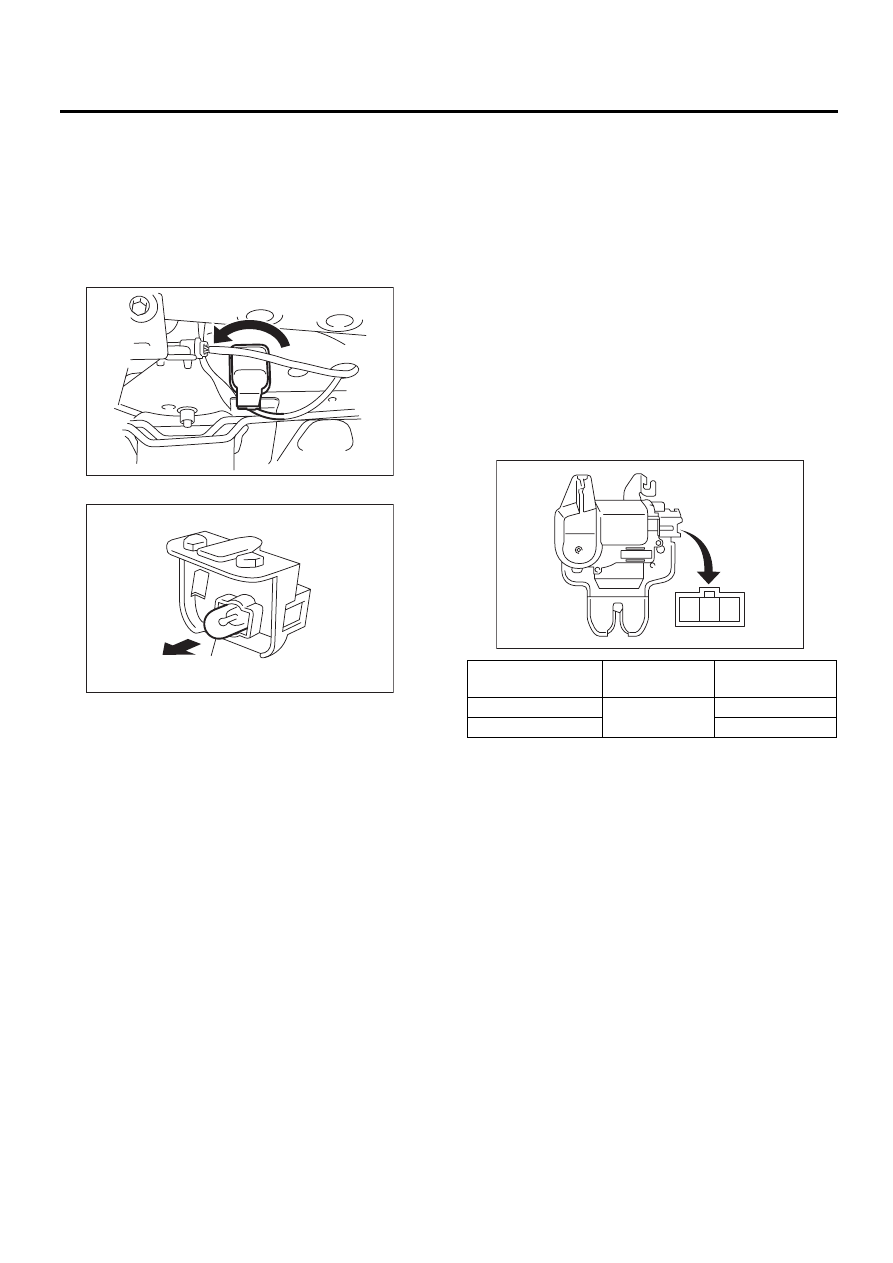

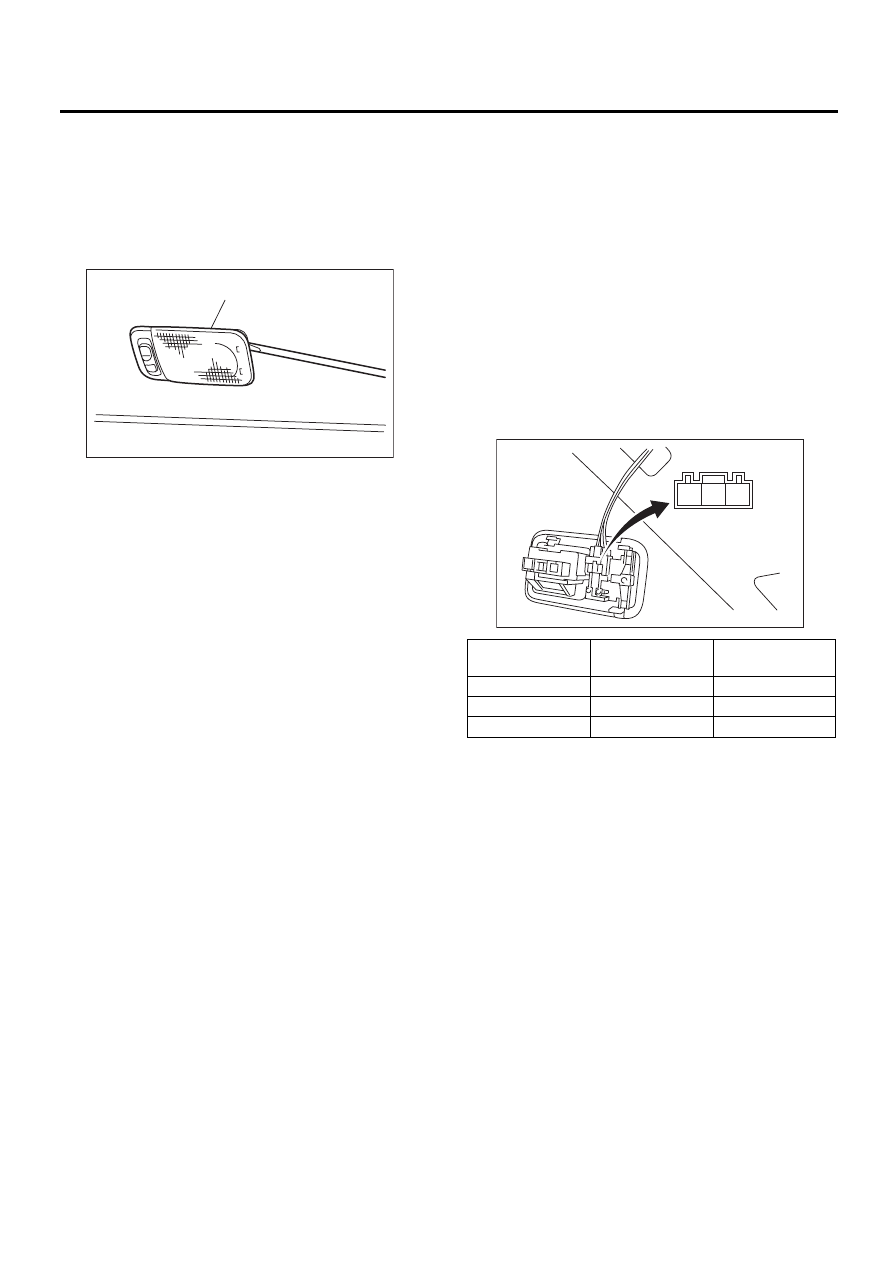

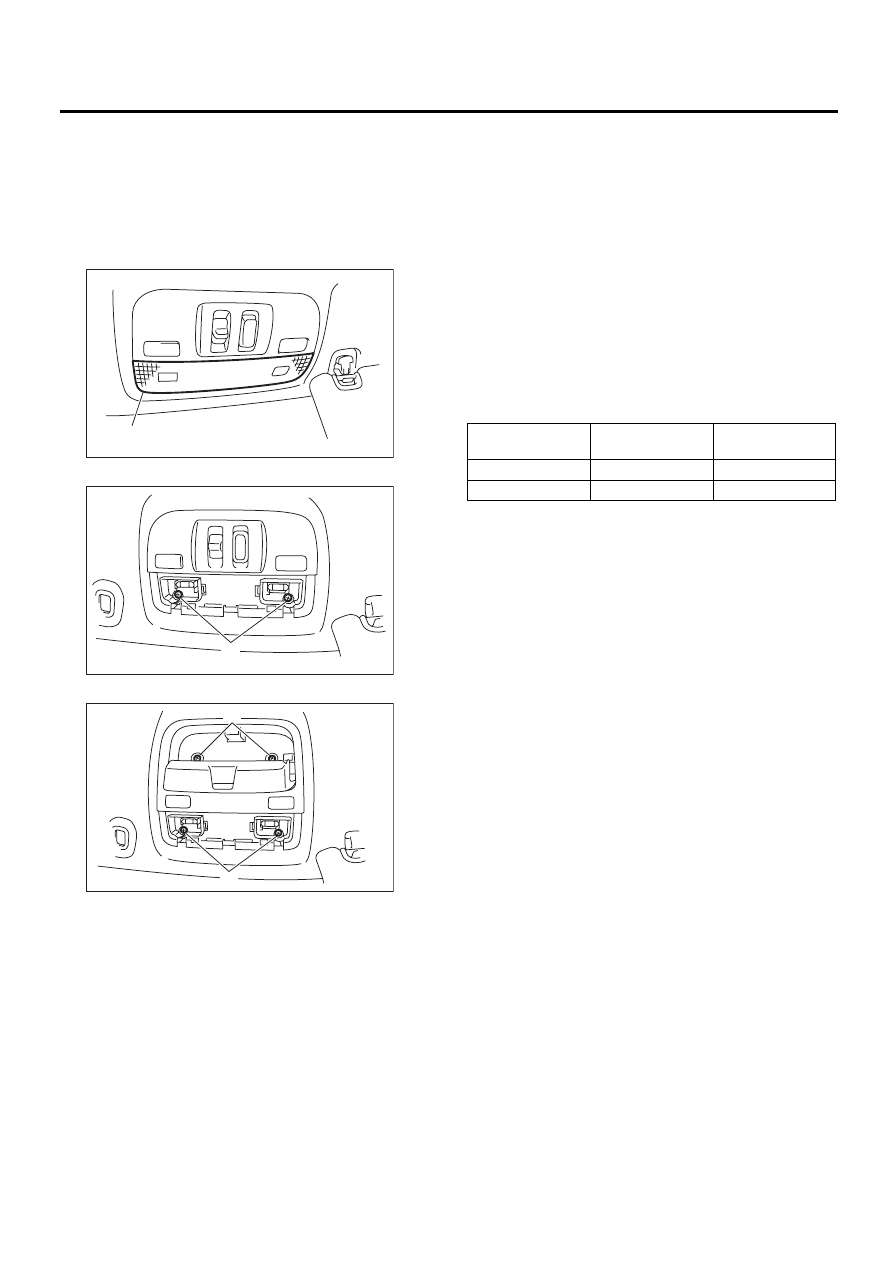

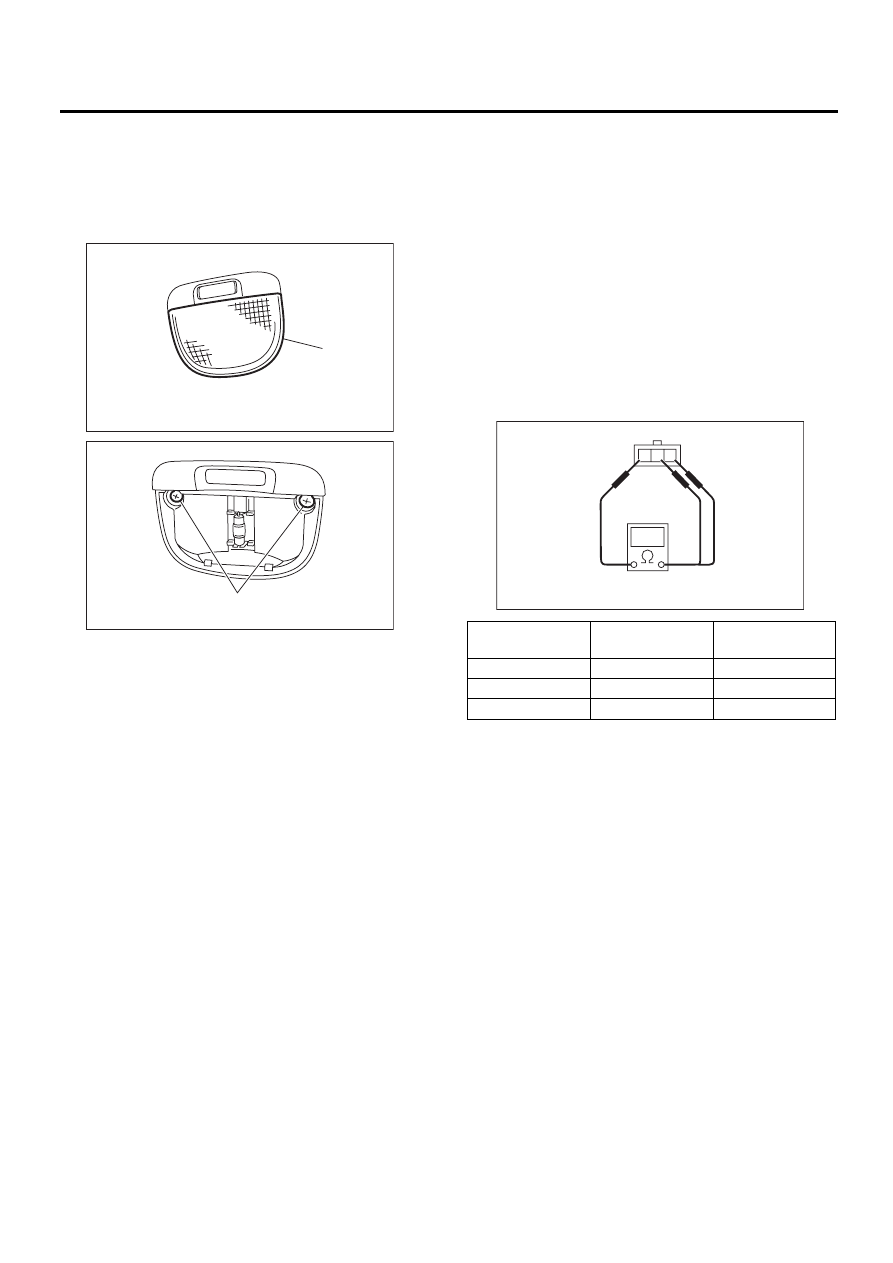

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите рассеиватель (A) и крепежные вин-
ты (B) фонаря точечной подсветки.

• Модель с люком в крыше

• Модель без люка в крыше

3) Отсоедините разъемы жгута проводов и
снимите фонарь точечной подсветки.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ЛАМПА ФОНАРЯ ТОЧЕЧНОЙ
ПОДСВЕТКИ

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ-
КИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

2. ВЫКЛЮЧАТЕЛЬ ФОНАРЯ ТОЧЕЧНОЙ
ПОДСВЕТКИ

Измерьте сопротивление между клеммами вы-
ключателя фонаря точечной подсветки.

LI-00313

(A)

LI-00314

(B)

LI-00320

(B)

(B)

Положение вы-

ключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

 —

1 МОм или более

ON (ВКЛ)

1 и 2

18±5,4 Ом

LI-43

Плафон освещения салона

СИСТЕМА ОСВЕЩЕНИЯ

31.Плафон освещения салона

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите рассеиватель (A) и крепежные вин-
ты (B).

3) Отсоедините разъем жгута проводов, а за-
тем снимите плафон освещения салона.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ЛАМПА ПЛАФОНА ОСВЕЩЕНИЯ
САЛОНА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ-
КИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

2. ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ
САЛОНА

Измерьте сопротивление между клеммами вы-
ключателя плафона освещения салона.

LI-00315

(A)

LI-00316

(B)

Положение вы-

ключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

 —

1 МОм или более

ON (ВКЛ)

1 и 3

1,5±0,5 Ом

ДВЕРЬ

2 и 3

1,5±0,5 Ом

LI-00257

3 2 1

LI-44

Фонарь освещения багажного отсека

СИСТЕМА ОСВЕЩЕНИЯ

32.Фонарь освещения

багажного отсека

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите корпус фонаря освещения багаж-
ного отсека (A).

3) Отсоедините разъем жгута проводов и сни-
мите рассеиватель.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ЛАМПА ФОНАРЯ ОСВЕЩЕНИЯ
БАГАЖНОГО ОТСЕКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ-
КИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

2. ВЫКЛЮЧАТЕЛЬ ФОНАРЯ
ОСВЕЩЕНИЯ БАГАЖНОГО ОТСЕКА

Измерьте сопротивление между клеммами вы-
ключателя фонаря освещения багажного отсе-
ка.

LI-00258

(A)

Положение вы-

ключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

 —

1 МОм или более

ON (ВКЛ)

1 и 2

1,5±0,5 Ом

DOOR (ДВЕРЬ)

2 и 3

1,5±0,5 Ом

LI-00259

3

2

1

LI-45

Фонарь подсветки багажника

СИСТЕМА ОСВЕЩЕНИЯ

33.Фонарь подсветки

багажника

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поверните фонарь подсветки багажника на
60° против часовой стрелки, снимите его и от-
соедините разъем жгута проводов.

3) Снимите лампу (A).

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ЛАМПА ФОНАРЯ ПОДСВЕТКИ
БАГАЖНИКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ-
КИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

2. ВЫКЛЮЧАТЕЛЬ КРЫШКИ
БАГАЖНИКА
(ВЫКЛЮЧАТЕЛЬ ПОДСВЕТКИ
БАГАЖНИКА)

Измерьте сопротивление между клеммами вы-
ключателя крышки багажника.

LI-00321

LI-00286

(A)

Положение крыш-

ки багажника

Номер клеммы

Нормативное

значение

Закрыта

1 и 3

1 МОм или более

Открыта

1,5±0,5 Ом

LI-00290

3

2

1
