WW-6

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

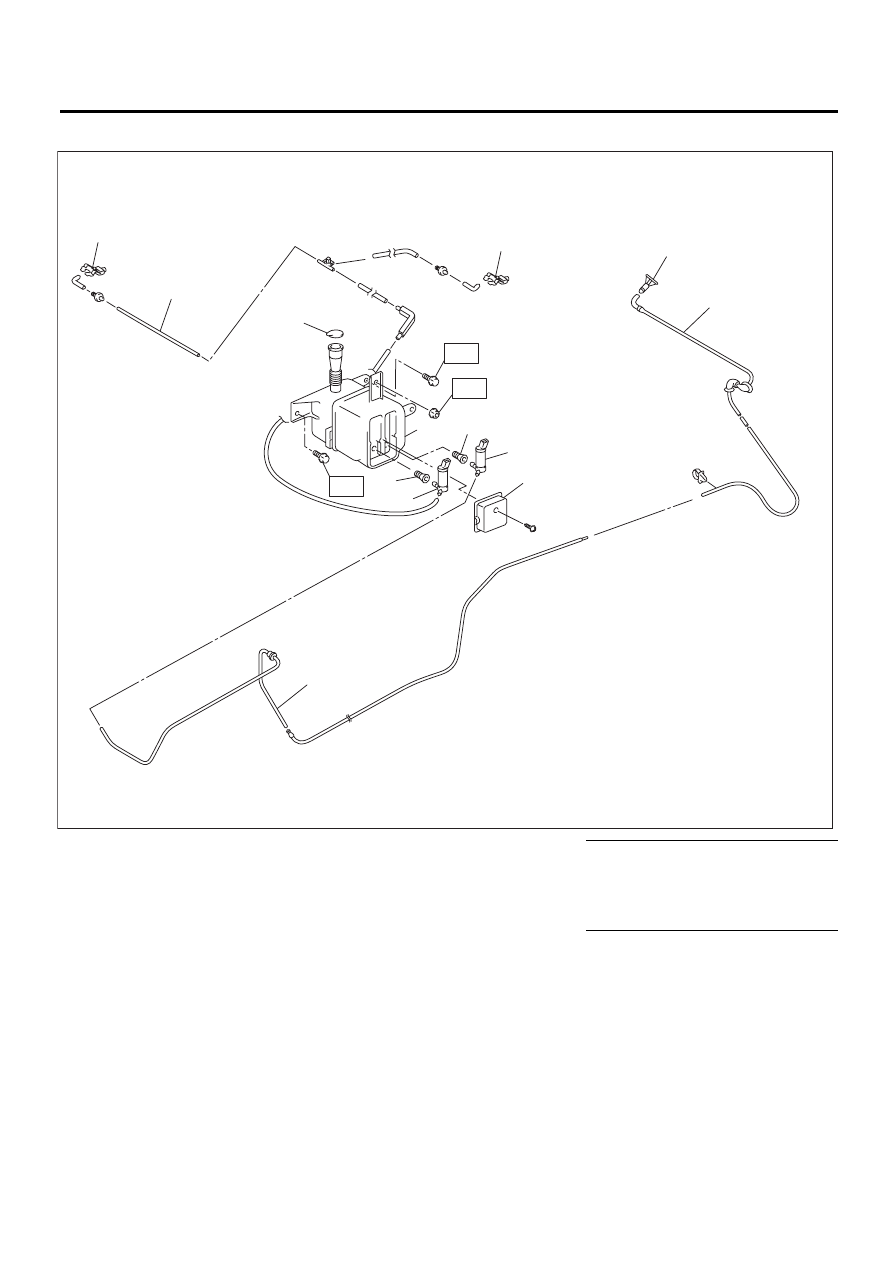

3. БАЧОК СТЕКЛООМЫВАТЕЛЯ

(1)

Форсунка стеклоомывателя

(5)

Электродвигатель омывателей
ветрового стекла

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(2)

Шланг стеклоомывателя

(6)

Электродвигатель омывателя
заднего стекла (модель с кузовом
Универсал)

T: 6,0 (0,61, 4,3)

(3)

Бачок стеклоомывателя

(7)

Проходная изолирующая втулка

(4)

Крышка бачка стеклоомывателя

(8)

Крышка электродвигателя стек-
лоомывателя

WW-00404

(2)

(7)

(6)

(5)

(2)

(4)

(3)

(7)

T

T

T

(1)

(8)

(1)

(2)

(1)

WW-7

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

C: ОСТОРОЖНО

• Во время сборки необходимо надежно за-
креплять разъемы и шланги.
• После сборки убедитесь в том, что функцио-
нальные элементы работают без помех.
• Соблюдайте осторожность в отношении жгу-
та проводов системы подушек безопасности,
проходящего рядом с различными электричес-
кими узлами и переключателями.
• Все жгуты проводов и разъемы системы по-
душек безопасности окрашены в желтый цвет.
Не используйте электрические тестеры для
проверки этих цепей.
• Внимательно подсоединяйте трубы и шлан-
ги, чтобы избежать их перегибов или забива-
ния.
• Даже если небольшое количество силиконо-
вой или консистентной смазки попадет в бачок
и каналы подачи жидкости омывателя, то на
стеклах автомобиля образуется масляная
пленка, вызывая вибрацию и дребезжание
стеклоочистителей. Примите меры, чтобы мас-
ло не попадало в систему стеклоомывателя.

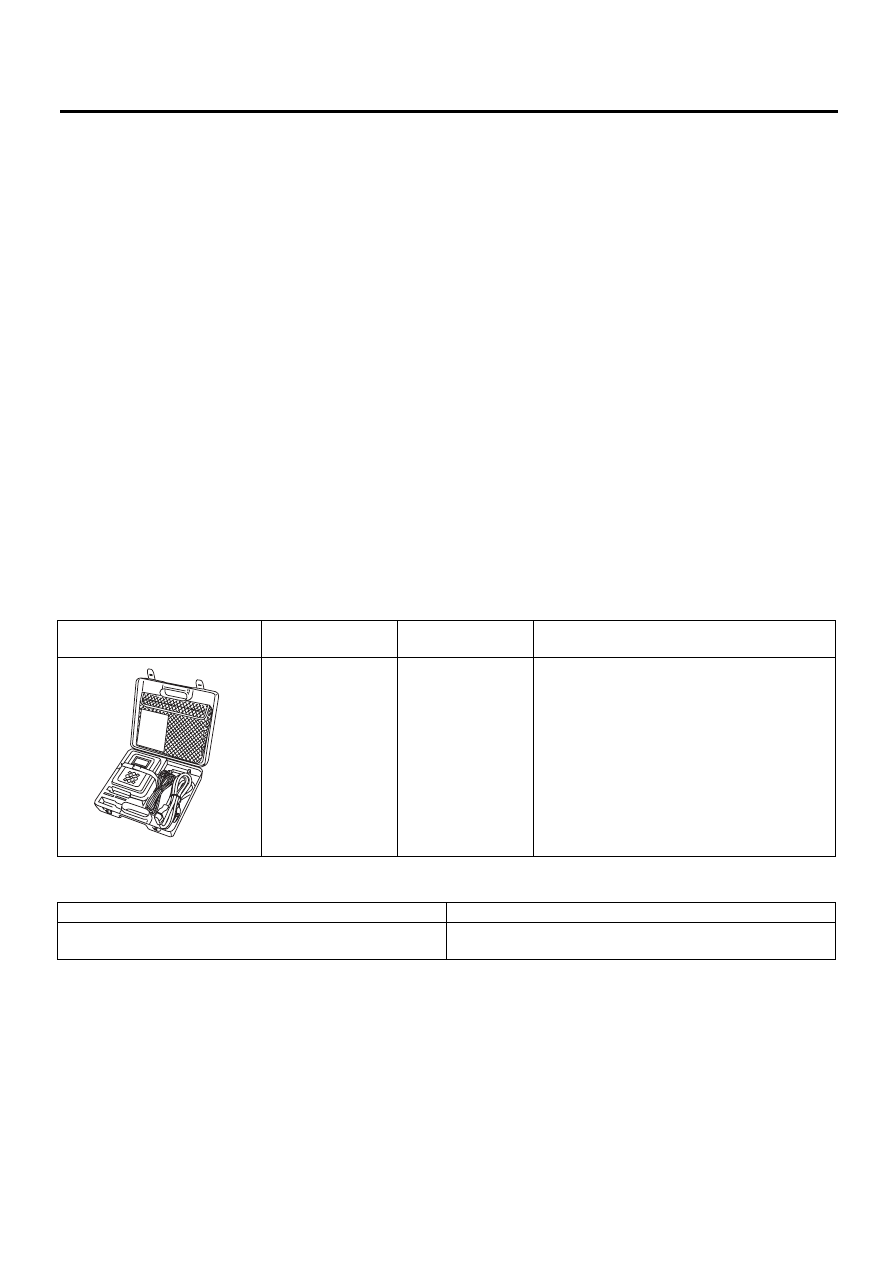

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для всех функций и диагности-
ки электрических систем.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Применяется для измерения напряжения и определения
проводимости.

ST1B022XG0

WW-8

Система стеклоочистителей и стеклоомывателей

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

2. Система стеклоочистите-

лей и стеклоомывателей

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ
(ВЕТРОВОГО СТЕКЛА) В МОДЕЛИ
С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

<См. WI-301, МОДЕЛЬ С ЛЕВОСТОРОННИМ
УПРАВЛЕНИЕМ, ЭЛЕКТРИЧЕСКАЯ СХЕМА,
Система стеклоочистителей и омывателя вет-
рового стекла.>

2. СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ
(ВЕТРОВОГО СТЕКЛА) В МОДЕЛИ
С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

<См. WI-302, КРОМЕ МОДЕЛИ KА С ПРАВО-
СТОРОННИМ УПРАВЛЕНИЕМ, ЭЛЕКТРИЧЕС-
КАЯ СХЕМА, Система стеклоочистителей и
омывателя ветрового стекла.>

3. СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ
(ЗАДНЕГО СТЕКЛА) В МОДЕЛИ
С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

<См. WI-304, МОДЕЛЬ С ЛЕВОСТОРОННИМ
УПРАВЛЕНИЕМ, ЭЛЕКТРИЧЕСКАЯ СХЕМА,
Система стеклоочистителя и омывателя зад-
него стекла.>

4. СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ
(ЗАДНЕГО СТЕКЛА) В МОДЕЛИ
С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

<См. WI-305, МОДЕЛЬ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ, ЭЛЕКТРИЧЕСКАЯ СХЕМА,
Система стеклоочистителя и омывателя зад-
него стекла.>

WW-9

Система стеклоочистителей и стеклоомывателей

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

B: ПРОВЕРКА

Признак неисправности

Порядок устранения

Не работает стеклоочиститель и стек-
лоомыватель.

1. Предохранитель стеклоочистителя (ветрового стекла: Блок предохраните-
лей и реле, предохранитель № 30, заднего стекла: Блок предохранителей и ре-
ле, предохранитель № 23)
2. Комбинированный переключатель
3. Узел электродвигателя стеклоочистителя
4. Жгут проводов
5. Центральный блок управления (только стеклоочиститель заднего стекла)

Стеклоочиститель не работает в режи-
ме LO (МЕДЛЕННО) или HI (БЫСТРО).

1. Комбинированный переключатель
2. Узел электродвигателя стеклоочистителя
3. Жгут проводов

Стеклоочиститель не работает в режи-
ме INT (ПРЕРЫВИСТЫЙ РЕЖИМ).

1. Комбинированный переключатель
2. Узел электродвигателя стеклоочистителя
3. Жгут проводов
4. Центральный блок управления (только стеклоочиститель заднего стекла)

Не работает электродвигатель стек-
лоомывателя.

1. Выключатель стеклоомывателя
2. Электродвигатель стеклоомывателя
3. Жгут проводов

При включении стеклоомывателя не
работают стеклоочистители.

1. Узел электродвигателя стеклоочистителя
2. Жгут проводов

Плохо работает форсунка стеклоомы-
вателя.

1. Электродвигатель стеклоомывателя
2. Форсунка и шланг стеклоомывателя
