Subaru Legacy (2008 год). Руководство - часть 101

LU(H4SO)-10

Моторное масло

СИСТЕМА СМАЗКИ

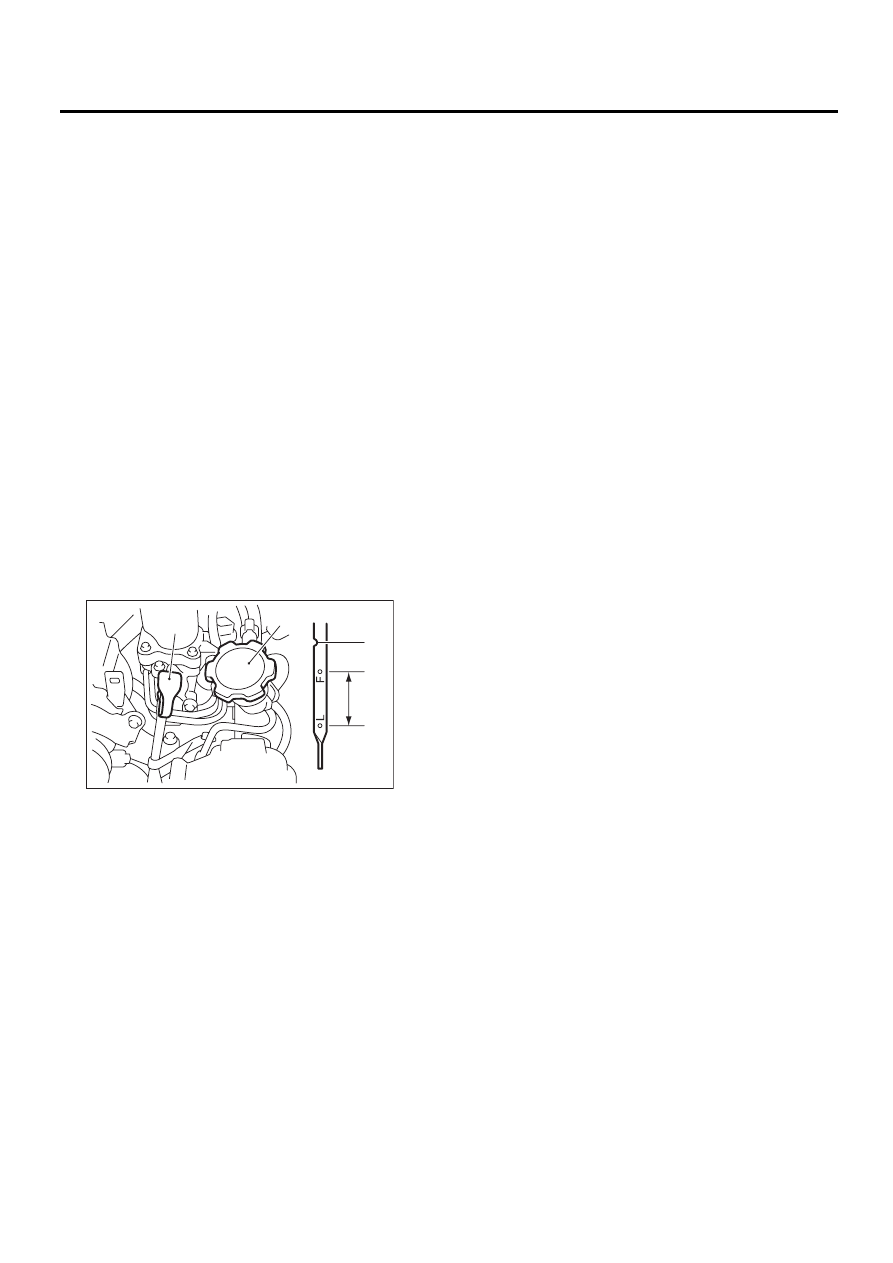

7) Используя масло требуемого качества и вяз-
кости, залейте моторное масло через масло-
заправочную трубу до линии “F” на щупе уров-
ня масла. При проверке уровня масла, убеди-
тесь, что автомобиль установлен на ровной
поверхности.

Рекомендованное масло:

Рекомендованное масло см. в разделе
“ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ”. <См.
LU(H4SO)-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИС-
ТИКИ, Общие сведения.>

Емкость моторного масла:

Емкость моторного масла см. в разделе
“ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ”. <См.
LU(H4SO)-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИС-
ТИКИ, Общие сведения.>

8) Закройте крышку маслозаправочной горло-
вины двигателя.
9) Запустите двигатель и подождите, пока мо-
торное масло заполнит пространство всех ка-
налов двигателя.
10) После остановки двигателя, снова про-
верьте уровень масла. При необходимости, до-
лейте моторное масло до линии “F” на щупе
уровня масла.

(A) Щуп уровня масла

(B) Крышка маслозаправочной горловины

(C) Линия “F”

(D) Линия “L”

(E) Приблизительно 1,0 л (1,1 кварты США, 0,9 британ-

ской кварты)

(F) Выточка

PM-00350

(C)

(F)

(B)

(A)

(E)

(D)

LU(H4SO)-11

Масляный насос

СИСТЕМА СМАЗКИ

4. Масляный насос

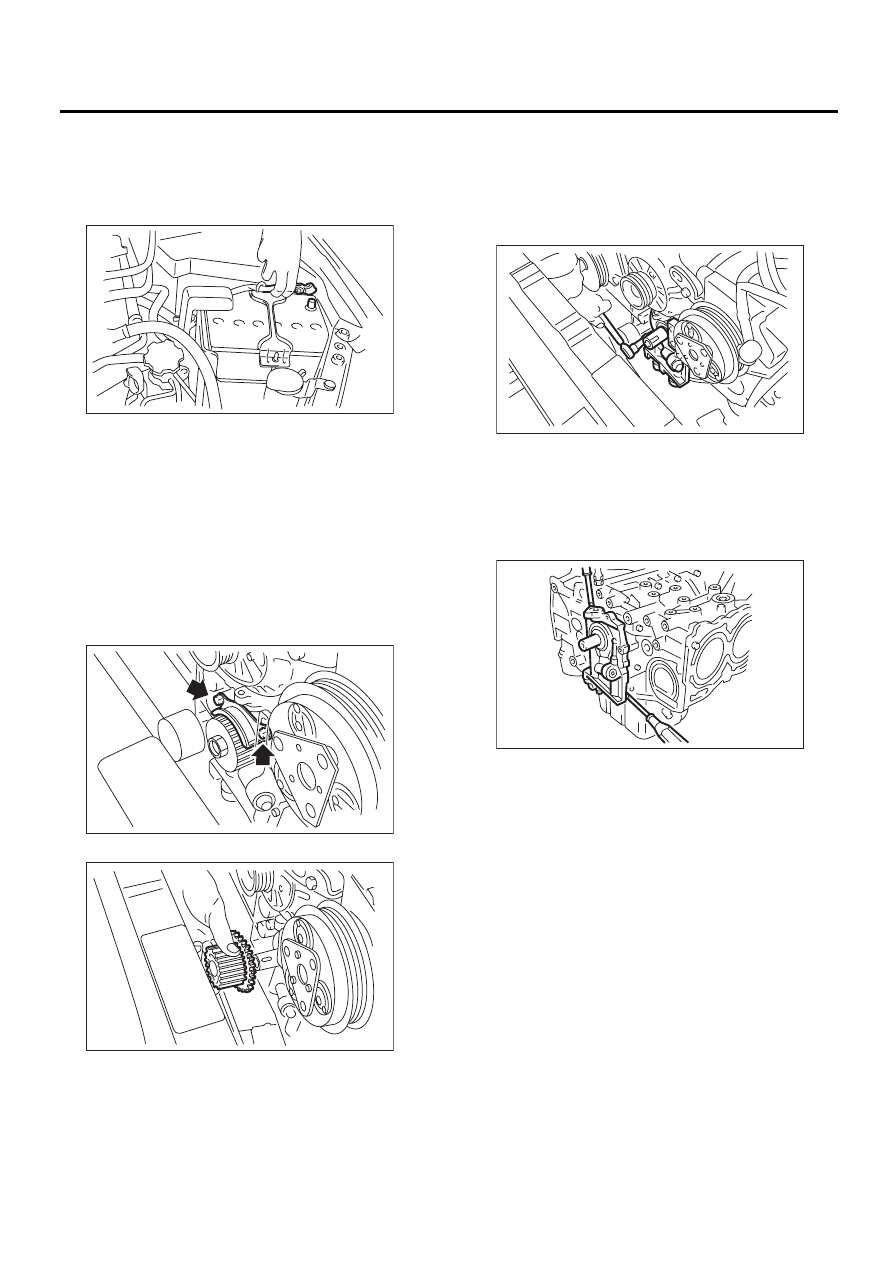

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Поднимите автомобиль на подъемнике.
4) Снимите нижний кожух.
5) Опустите автомобиль.
6) Снимите радиатор. <См. CO(H4SO)-24, СНЯ-
ТИЕ, Радиатор.>
7) Снимите датчик угла поворота коленчатого
вала. <См. FU(H4SO)-20, СНЯТИЕ, Датчик угла
поворота коленчатого вала.>
8) Снимите водяной насос. <См. CO(H4SO)-17,
СНЯТИЕ, Водяной насос.>
9) Снимите направляющую ремня ГРМ. (Мо-
дель MT)

10) Снимите звездочку коленчатого вала.

11) Отверните болты, которые крепят масля-
ный насос к блоку цилиндров.

ПРИМЕЧАНИЕ:
При разборке или проверке масляного насоса,
перед тем, как снять масляный насос отверни-
те заглушку предохранительного клапана.

12) Снимите масляный насос при помощи плос-
кой отвертки.

ОСТОРОЖНО:
Будьте осторожны, чтобы не поцарапать со-
пряженные поверхности блока цилиндров
и масляного насоса.

13) Снимите передний сальник с масляного на-
соса.

IN-00203

LU-00013

LU-02111

LU-00015

LU-00016

LU(H4SO)-12

Масляный насос

СИСТЕМА СМАЗКИ

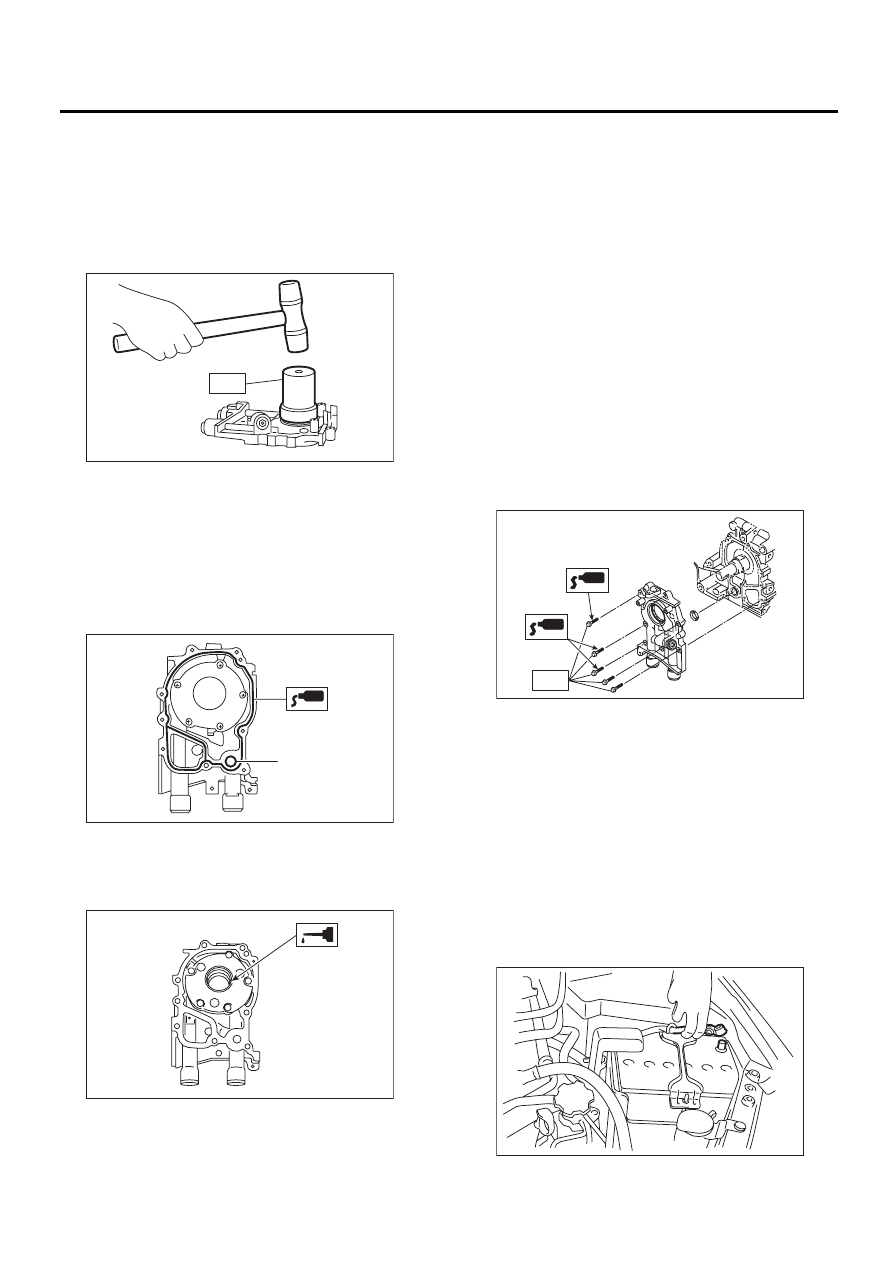

B: УСТАНОВКА

1) При помощи специального инструмента уста-
новите передний сальник.

ПРИМЕЧАНИЕ:
Используйте новый передний сальник.
ST

499587100

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ САЛЬНИКА

2) Нанесите прокладочный герметик на сопря-
женные поверхности масляного насоса.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

Прокладочный герметик:

THREE BOND 1217G (Деталь №
K0877Y0100) или эквивалентный

3) Нанесите слой моторного масла внутрь пе-
реднего сальника.

4) Установите масляный насос на блок цилинд-
ров. Будьте осторожны, чтобы во время уста-
новки не повредить сальник.

ПРИМЕЧАНИЕ:
• Убедитесь, что кромки переднего сальника
не загнуты.
• Перед установкой совместите плоскую по-
верхность внутреннего ротора масляного насо-
са с коленчатым валом.
• Используйте новые уплотнительные кольца.
• Не забудьте установить уплотнительные
кольца.
5) Нанесите прокладочный герметик на резьбу
трех болтов, показанных на рисунке. (при пов-
торном использовании болтов)
Прокладочный герметик:

THREE BOND 1324 (Деталь № 004403042)
или эквивалентный

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

6) Установите звездочку коленчатого вала.
<См. ME(H4SO)-54, УСТАНОВКА, Звездочка
коленчатого вала.>
7) Установите водяной насос. <См. CO(H4SO)-
18, УСТАНОВКА, Водяной насос.>
8) Установите датчик угла поворота коленча-
того вала. <См. FU(H4SO)-20, УСТАНОВКА,
Датчик угла поворота коленчатого вала.>
9) Установите радиатор. <См. CO(H4SO)-25,
УСТАНОВКА, Радиатор.>
10) Поднимите автомобиль на подъемнике.
11) Установите нижний кожух.
12) Опустите автомобиль.
13) Присоедините провод массы к аккумулятору.

(A) Уплотнительное кольцо

LU-00021

ST

ME-00165

(A)

ME-00312

LU-02103

T

IN-00203

LU(H4SO)-13

Масляный насос

СИСТЕМА СМАЗКИ

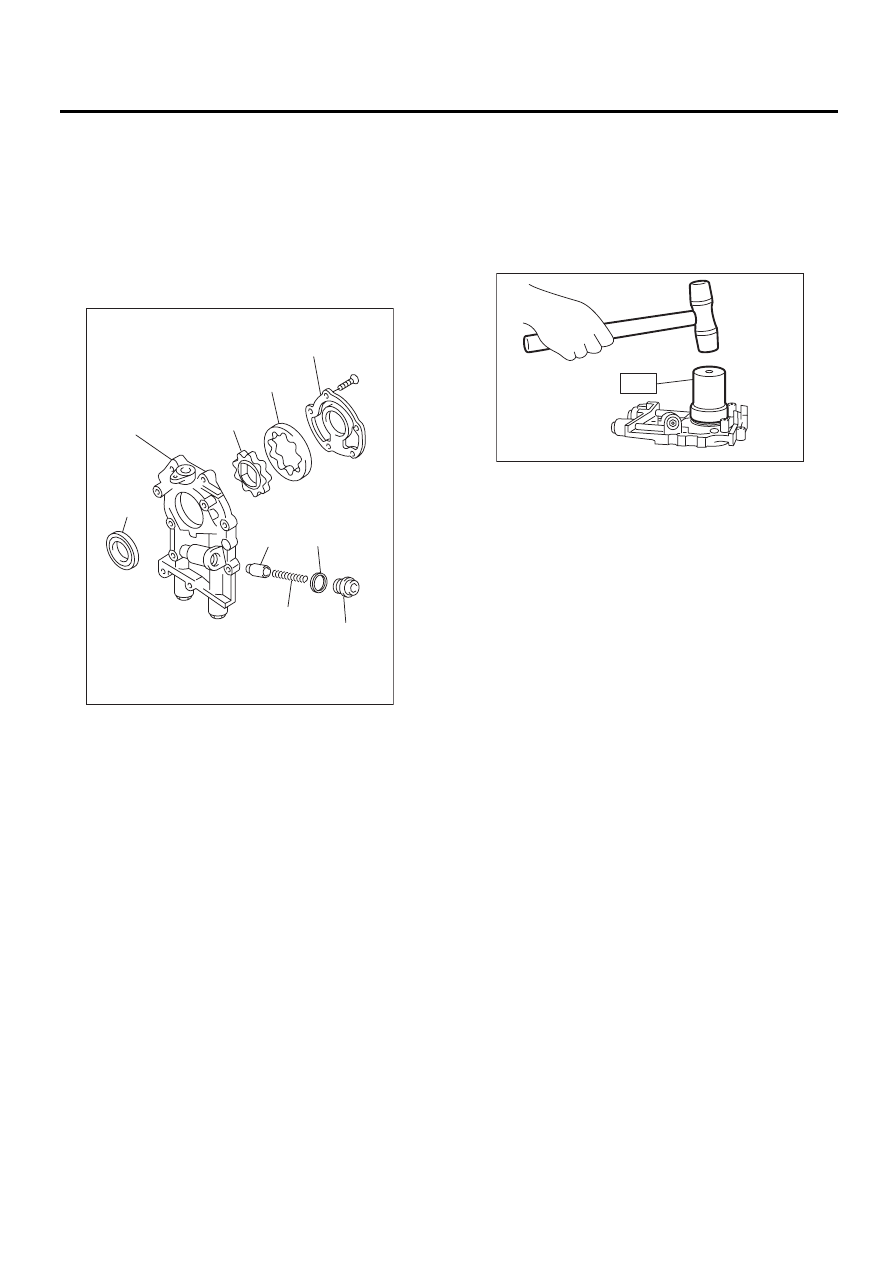

C: РАЗБОРКА

Отверните винт, который крепит крышку мас-
ляного насоса, затем разберите масляный на-
сос. Поставьте отметки на внутренний и вне-
шний роторы, так чтобы при сборке их можно
было бы установить в изначальные положения.

ПРИМЕЧАНИЕ:
Перед разборкой масляного насоса, снимите
предохранительный клапан.

D: СБОРКА

1) При помощи специального инструмента уста-
новите передний сальник.
ST

499587100

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ САЛЬНИКА

ПРИМЕЧАНИЕ:
Используйте новый передний сальник.

2) Нанесите слой моторного масла на внутрен-
ний и внешний роторы.
3) Установите внутренний и внешний роторы в
изначальном положении.
4) Соберите масляный предохранительный
клапан и установите пружину предохранитель-
ного клапана и заглушку.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

(A) Передний сальник

(B) Корпус масляного насоса

(C) Внутренний ротор

(D) Внешний ротор

(E) Крышка масляного насоса

(F) Предохранительный клапан

(G) Пружина предохранительного клапана

(H) Заглушка

(I) Прокладка

LU-00020

(E)

(D)

(C)

(B)

(A)

(F)

(G)

(I)

(H)

LU-00021

ST
