CO(H4SO)-4

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

B: УЗЕЛ

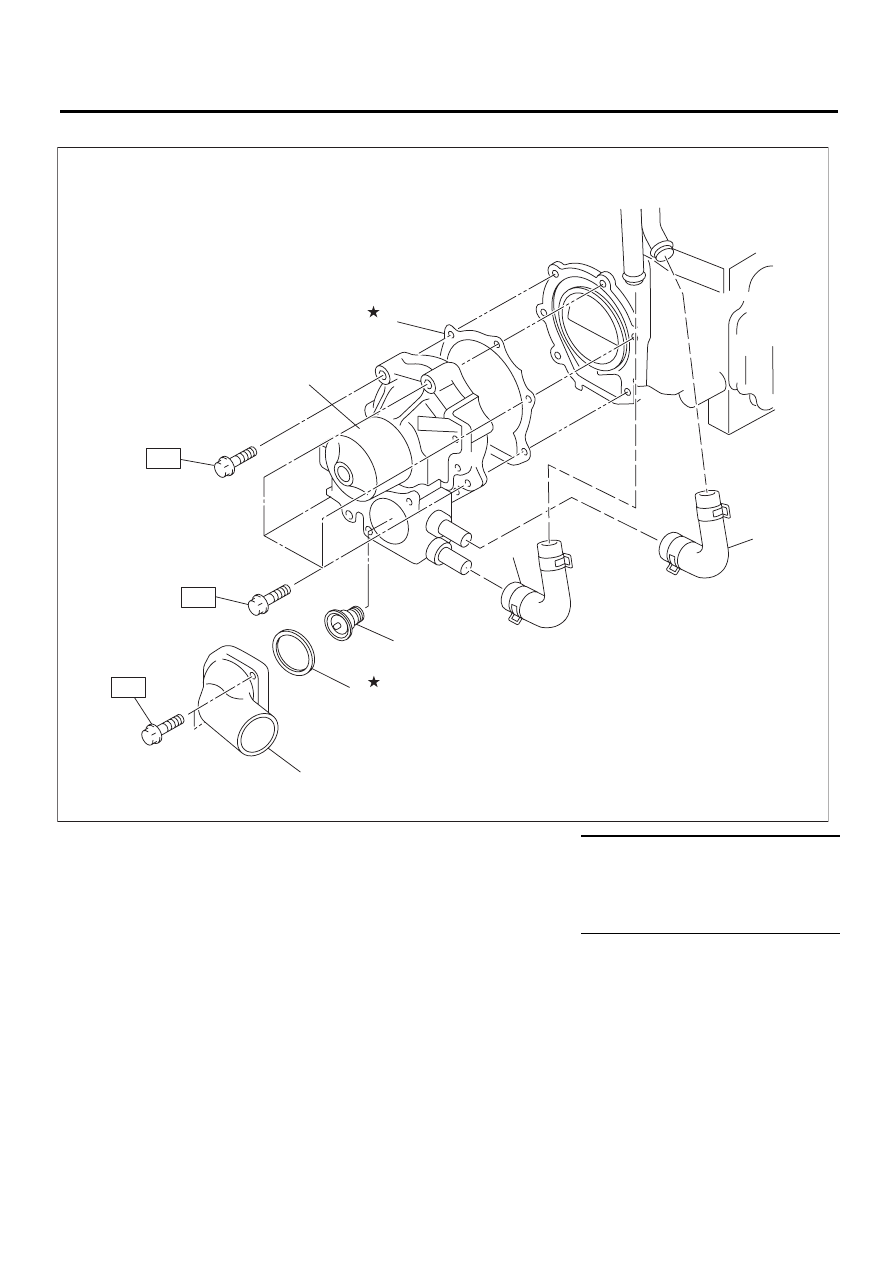

1. ВОДЯНОЙ НАСОС

• Модель без подогревателя ATF

(1)

Узел водяного насоса

(5)

Прокладка

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Прокладка

(6)

Крышка термостата

T1: Первый: 12 (1,2, 8,9)

Второй: 12 (1,2 8,9)

(3)

Обводной шланг отопителя

(4)

Термостат



T2: 12 (1,2, 8,9)

CO-00265

(6)

(4)

(1)

(5)

(2)

T2

T1

T1

(3)

CO(H4SO)-5

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

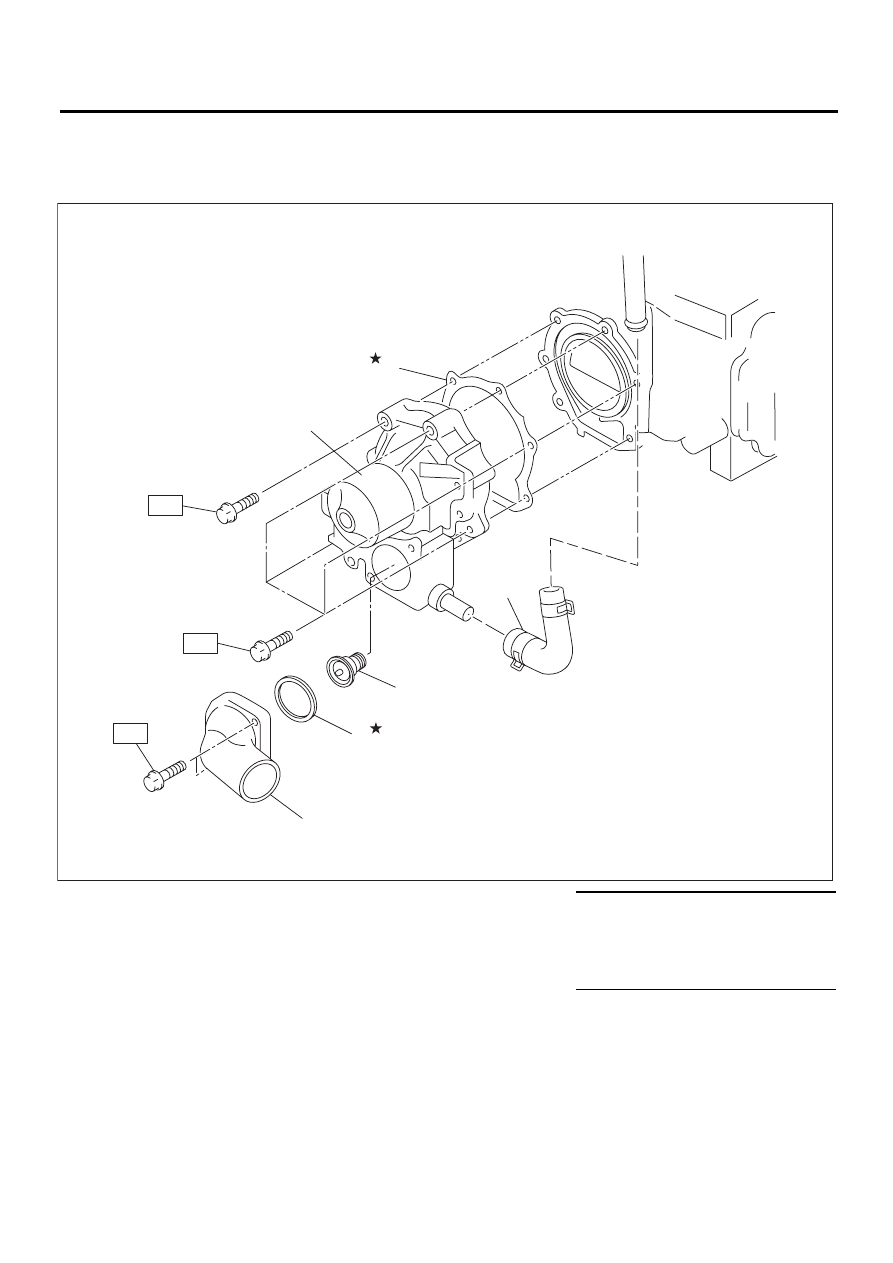

• Модель с подогревателем ATF

(1)

Узел водяного насоса

(5) Прокладка

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Прокладка

(6) Крышка термостата

T1: Первый: 12 (1,2, 8,9)

Второй: 12 (1,2 8,9)

(3)

Обводной шланг отопителя

(7) Обводной шланг подогревателя ATF

(4)

Термостат



T2: 12 (1,2, 8,9)

CO-02279

(6)

(4)

(1)

(5)

(2)

T2

T1

T1

(3)

(7)

CO(H4SO)-6

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

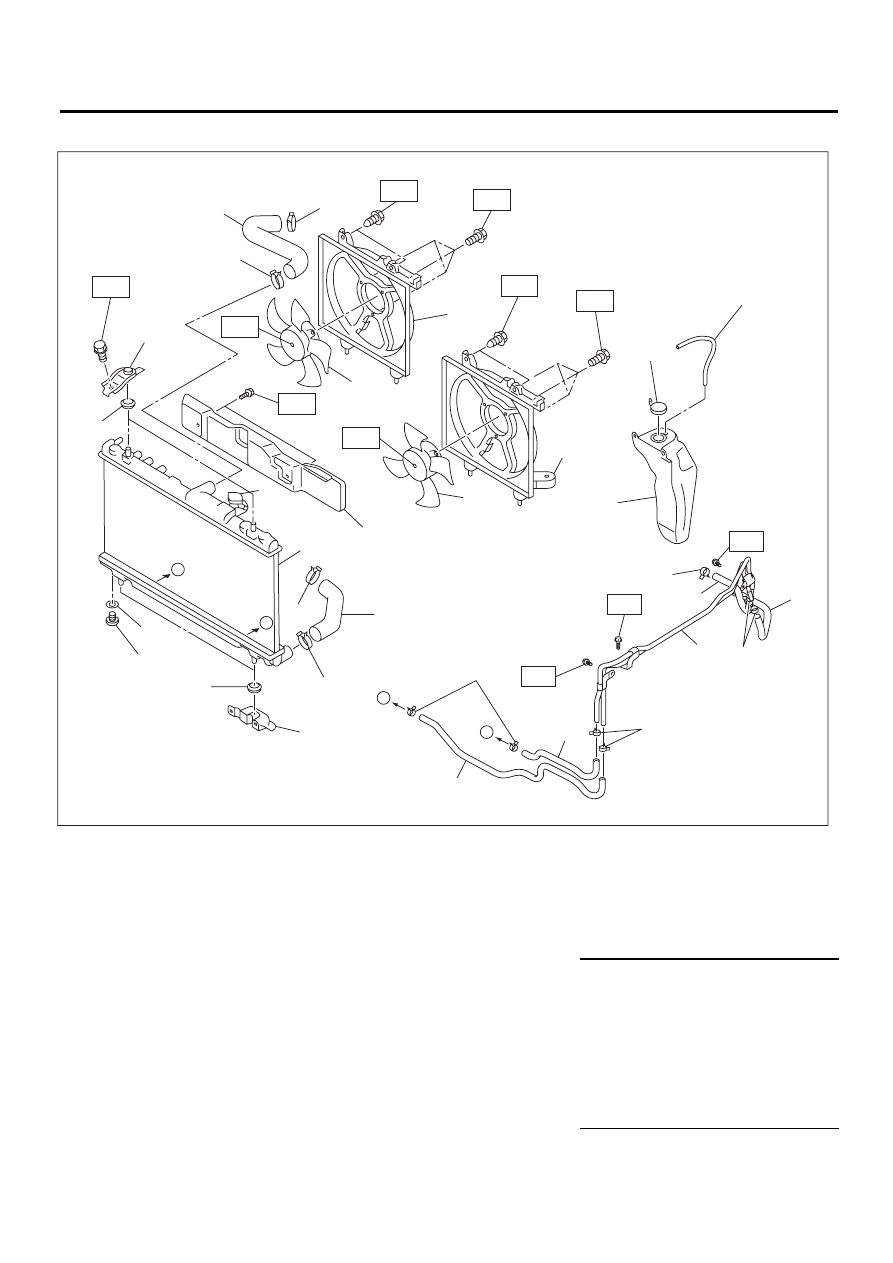

2. РАДИАТОР И ВЕНТИЛЯТОР РАДИАТОРА

(1) Нижняя подушка радиатора

(12) Кожух основного вентилятора

радиатора

(22) Уплотнительное кольцо

(2) Радиатор

(13) Основной вентилятор радиато-

ра, узел электродвигателя ос-
новного вентилятора радиатора

(23) Нижний кронштейн радиатора

(3) Верхняя подушка радиатора

(24) Крышка радиатора

(4) Верхний кронштейн радиатора

(14) Хомут шланга ATF (модель AT)

(25) Теплозащитный экран (модель AT)

(5) Хомут

(15) Шланг ATF А (модель AT)

(6) Впускной шланг радиатора

(16) Шланг ATF В (модель AT)

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(7) Крышка расширительного бачка ох-

лаждающей жидкости двигателя

(17) Трубка ATF (модель AT)

T1: 5 (0,5, 3,7)

(8) Переливной шланг

(18) Шланг ATF С (модель AT)

T2: 7,5 (0,76, 5,5)

(9) Расширительный бачок охлаждаю-

щей жидкости двигателя

(19) Шланг ATF D (модель AT)

T3: 12 (1,2, 8,9)

(10) Кожух вспомогательного вентилятора

радиатора

(20) Шланг радиатора В

T4: 3,4 (0,35, 2,5)

(11) Вспомогательный вентилятор радиа-

тора, узел электродвигателя вспомо-
гательного вентилятора радиатора

(21) Сливная пробка радиатора

T5: 3 (0,3, 2,2)

(7)

T2

T1

T1

T4

T4

T5

T3

T2

(1)

(2)

(3)

(4)

(5)

(5)

(5)

(5)

(6)

(9)

(10)

(13)

(12)

(11)

(20)

(21)

(22)

(23)

(24)

A

A

B

B

(14)

(14)

(16)

(15)

(17)

(18)

(19)

(14)

T2

T2

(8)

(25)

CO-02381

(14)

T2

CO(H4SO)-7

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

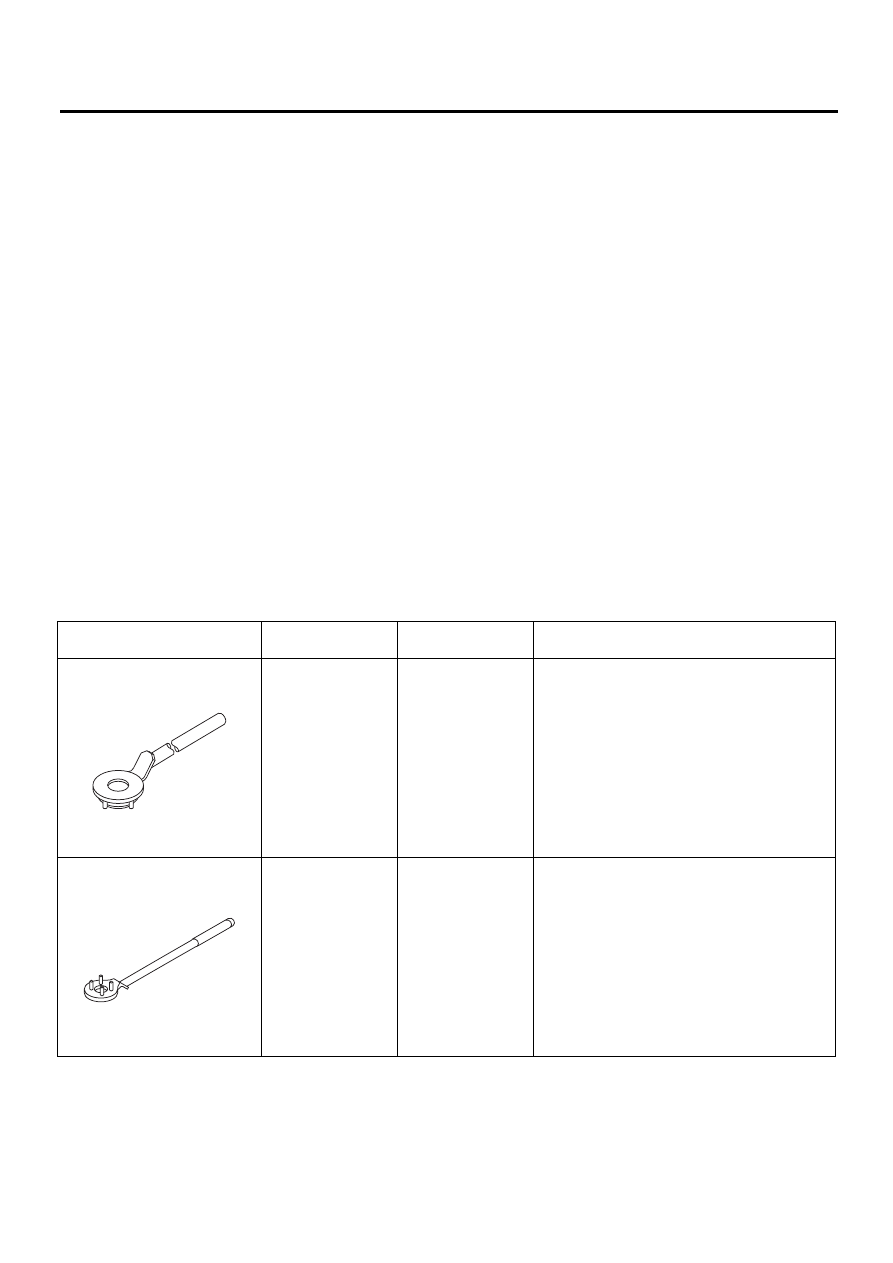

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

499977400

КЛЮЧ ШКИВА КО-
ЛЕНЧАТОГО ВАЛА

Используется для остановки вращения шки-
ва коленчатого вала при отворачивании или
затяжке болта шкива коленчатого вала.
(модель 2.0 L и модель 2.5 L AT)

499977100

КЛЮЧ ШКИВА КО-
ЛЕНЧАТОГО ВАЛА

Используется для остановки вращения шки-
ва коленчатого вала при отворачивании или
затяжке болта шкива коленчатого вала.
(модель 2.5 L MT)

ST-499977400

ST-499977100
