Subaru Legacy (2008 год). Руководство - часть 89

EX(H4SO)-6

Передняя выхлопная труба

СИСТЕМА ВЫПУСКА

8) Установите нижний кожух.
9) Опустите автомобиль.

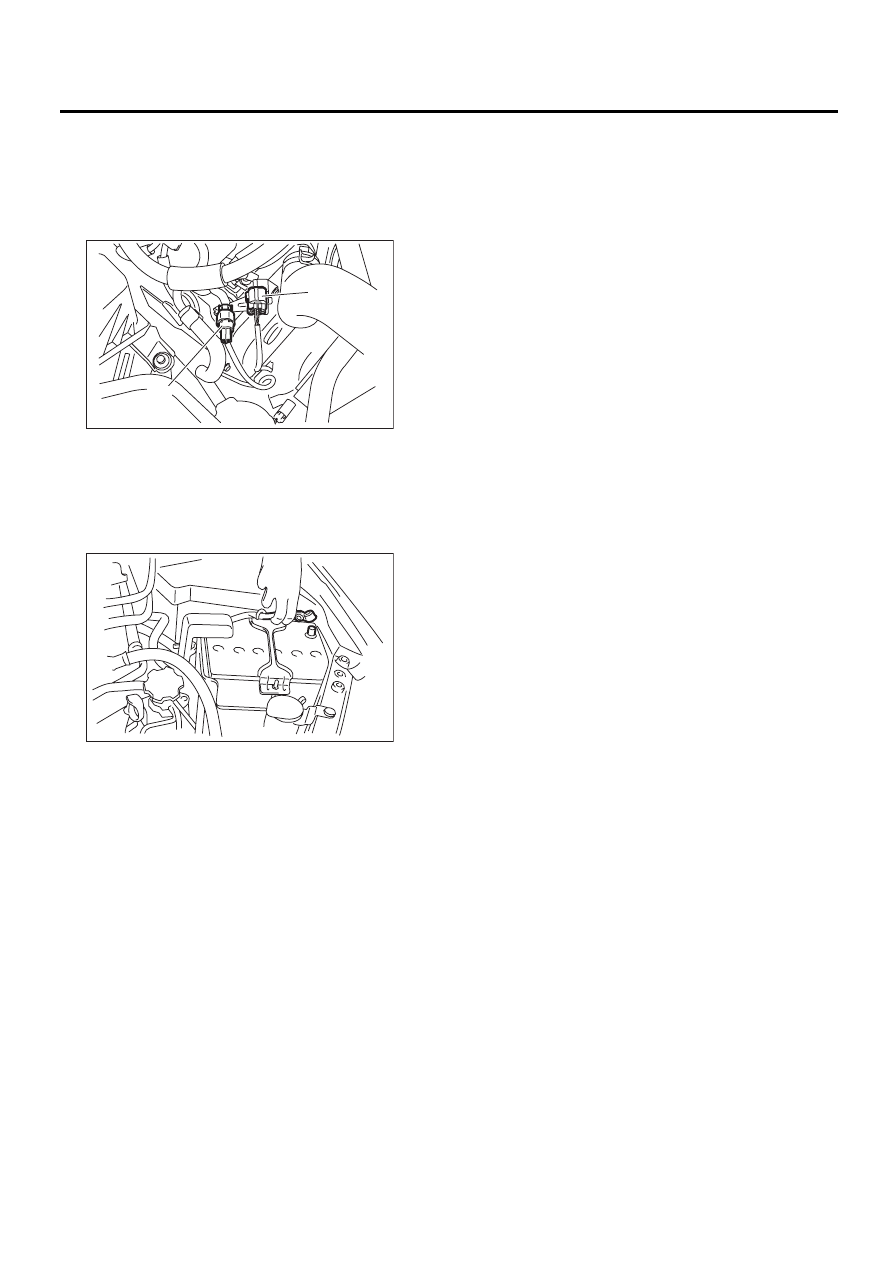

10) Подключите следующие разъемы.

(1) Разъем переднего датчика кислорода
(топливовоздушной смеси)
(2) Разъем заднего датчика кислорода

11) Присоедините провод массы к аккумулято-
ру.

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

(B)

(A)

FU-02734

IN-00203

EX(H4SO)-7

Центральная выхлопная труба

СИСТЕМА ВЫПУСКА

3. Центральная выхлопная

труба

A: СНЯТИЕ

После снятия центральной и передней выхлоп-
ной трубы в сборе, разделите их. См. раздел
“Передняя выхлопная труба”, в котором приве-
дена процедура снятия. <См. EX(H4SO)-4,
СНЯТИЕ, Передняя выхлопная труба.>

B: УСТАНОВКА

Установите центральную выхлопную трубу и
переднюю выхлопную трубу в сборе. См. раз-
дел “Передняя выхлопная труба”, в котором
приведена процедура установки. <См.
EX(H4SO)-5, УСТАНОВКА, Передняя выхлоп-
ная труба.>

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.

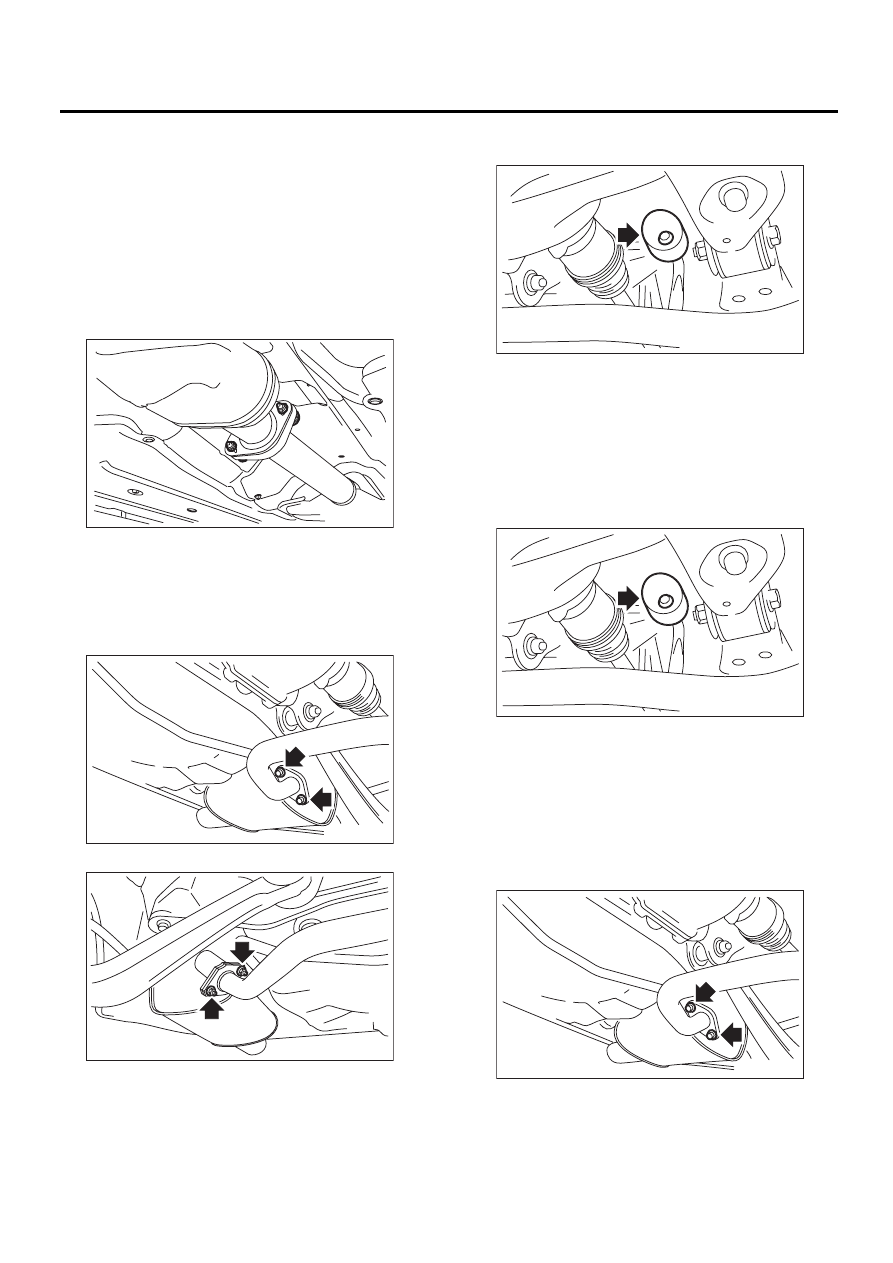

EX(H4SO)-8

Задняя выхлопная труба

СИСТЕМА ВЫПУСКА

4. Задняя выхлопная труба

A: СНЯТИЕ

ОСТОРОЖНО:
Будьте осторожны, чтобы не обжечься, пос-
кольку выхлопная труба после езды стано-
вится очень горячей.
1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Отделите заднюю выхлопную трубу от цент-
ральной выхлопной трубы.

4) Отделите заднюю выхлопную трубу от глу-
шителя.

ОСТОРОЖНО:
Будьте осторожны, чтобы не уронить за-
днюю выхлопную трубу.
• Левая сторона

• Правая сторона

5) Нанесите слой аэрозольной смазки на со-
пряженную поверхность резиновой подушки.

6) Снимите кронштейн задней выхлопной тру-
бы с резиновой подушки.

B: УСТАНОВКА

1) Нанесите слой аэрозольной смазки на со-
пряженную поверхность резиновой подушки.
2) Установите кронштейн задней выхлопной
трубы на резиновую подушку.

ПРИМЕЧАНИЕ:
После сборки, вытрите смазку, нанесенную на
резиновую подушку при снятии/установке.

3) Установите заднюю выхлопную трубу на глу-
шитель.

ПРИМЕЧАНИЕ:
Установите новую прокладку и самоконтрящу-
юся гайку.

Момент затяжки:

48 Нм (4,9 кгс-м, 35,4 фунт-сила-фут)

• Левая сторона

EX-02140

EX-00222

EX-00218

EX-00219

EX-00219

EX-00222

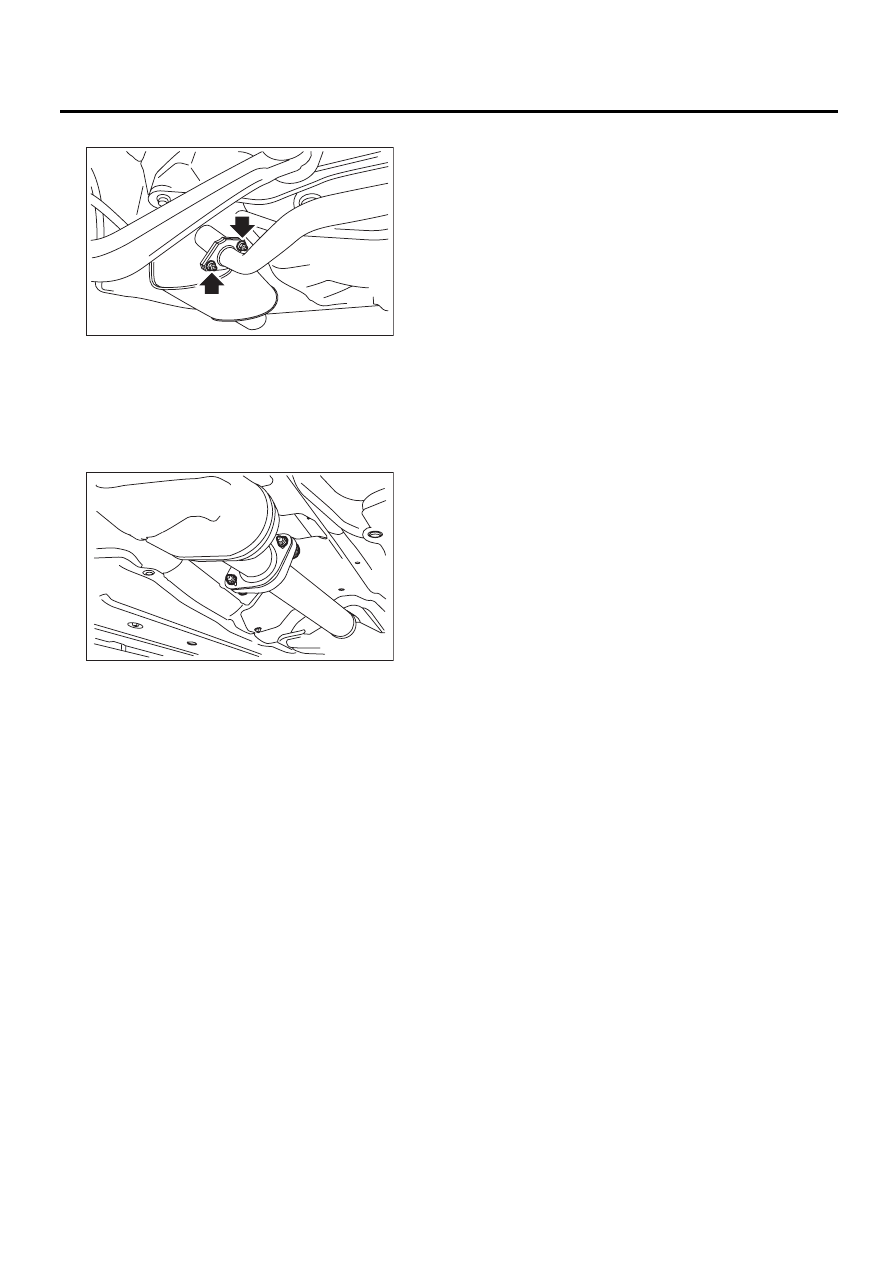

EX(H4SO)-9

Задняя выхлопная труба

СИСТЕМА ВЫПУСКА

• Правая сторона

4) Установите заднюю выхлопную трубу на
центральную выхлопную трубу.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.
3) Проверьте резиновую подушку на предмет
износа или трещин.

EX-00218

EX-02140
