EX(H4SO)-2

Общие сведения

СИСТЕМА ВЫПУСКА

1. Общие сведения

A: УЗЕЛ

T1

T1

T1

T1

T1

T5

T1

T1

T4

T4

(29)

(28)

(23)

(19)

(17)

(16)

(10)

(11)

(14)

(13)

(15)

(24)

(30)

(27)

(26)

(25)

T2

(12)

T3

T1

T3

T7

T7

(5)

(9)

(5)

(5)

(4)

(3)

(5)

(5)

(2)

(8)

(18)

(20)

(7)

(6)

(7)

(6)

(1)

(22)

T6

(22)

(21)

T1

EX-02221

EX(H4SO)-3

Общие сведения

СИСТЕМА ВЫПУСКА

B: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.
• При налипании на выхлопную трубу смазки,
вытрите ее. В противном случае возможно воз-
никновение пожара.

(1)

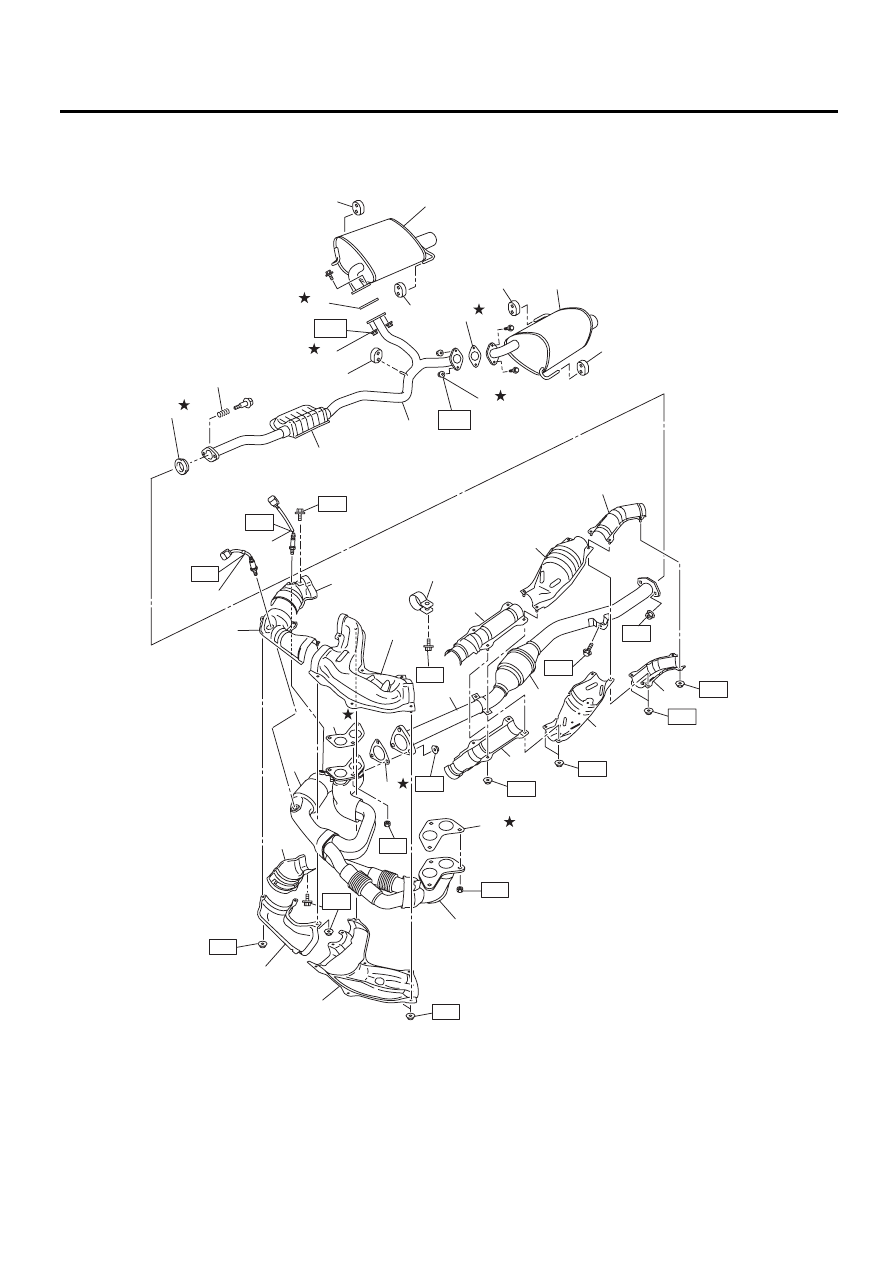

Прокладка

(16) Нижняя крышка заднего катали-

тического нейтрализатора

(27)

Нижняя крышка переднего ка-
талитического нейтрализатора

(2)

Пружина

(3)

Камера

(17) Передняя нижняя крышка цент-

ральной выхлопной трубы

(28)

Нижняя правая крышка пере-
дней выхлопной трубы

(4)

Задняя выхлопная труба

(5)

Резиновая подушка

(18) Передний датчик кислорода (ка-

чества топливовоздушной смеси)

(29)

Нижняя левая крышка пере-
дней выхлопной трубы

(6)

Самоконтрящаяся гайка

(19) Передний каталитический ней-

трализатор

(30)

Стяжной хомут

(7)

Прокладка

(20) Задний датчик кислорода

(8)

Глушитель (правый)

(21) Прокладка

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(9)

Глушитель (левый)

(22) Прокладка

T1: 13 (1,3, 9,4)

(10) Передняя верхняя крышка цен-

тральной выхлопной трубы

(23) Передняя выхлопная труба

T2: 18 (1,8, 13,3)

(24) Верхняя левая крышка передней

выхлопной трубы

T3: 21 (2,1, 15,5)

(11) Верхняя крышка заднего ката-

литического нейтрализатора

T4: 30 (3,1, 22,1)

(25) Верхняя правая крышка пере-

дней выхлопной трубы

T5: 35 (3,6, 25,8)

(12) Задняя верхняя крышка цент-

ральной выхлопной трубы

T6: 40 (4,1, 29,5)

(26) Верхняя крышка переднего ката-

литического нейтрализатора

T7: 48 (4,9, 35,4)

(13) Центральная выхлопная труба

(14) Задний каталитический нейтра-

лизатор

(15) Задняя нижняя крышка цент-

ральной выхлопной трубы

EX(H4SO)-4

Передняя выхлопная труба

СИСТЕМА ВЫПУСКА

2. Передняя выхлопная труба

A: СНЯТИЕ

ОСТОРОЖНО:
Будьте осторожны, чтобы не обжечься, пос-
кольку выхлопная труба после езды стано-
вится очень горячей.
1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Отстегните фиксатор, крепящий жгут про-
водки, и отсоедините следующие разъемы.

(1) Разъем переднего датчика кислорода
(топливовоздушной смеси)
(2) Разъем заднего датчика кислорода

4) Поднимите автомобиль на подъемнике.
5) Отделите центральную выхлопную трубу от
задней выхлопной трубы.

6) Снимите нижний кожух.

7) Отверните гайки, крепящие переднюю вы-
хлопную трубу на головках блока цилиндров.

ОСТОРОЖНО:
Будьте осторожны, чтобы не уронить пере-
днюю и центральную выхлопные трубы в
сборе.

8) Отверните болт, который крепит централь-
ную выхлопную трубу к кронштейну.

9) Снимите переднюю и центральную выхлоп-
ные трубы с автомобиля в сборе.

ОСТОРОЖНО:
• Передняя и центральная выхлопные тру-
бы в сборе очень тяжелые. Будьте осторож-
ны, чтобы не уронить выхлопные трубы при
снятии.
• После снятия передней и центральной
выхлопных труб в сборе, не вытягивайте за-
днюю выхлопную трубу с избыточным уси-
лием.
10) Отделите переднюю выхлопную трубу от
центральной выхлопной трубы.

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

IN-00203

(B)

(A)

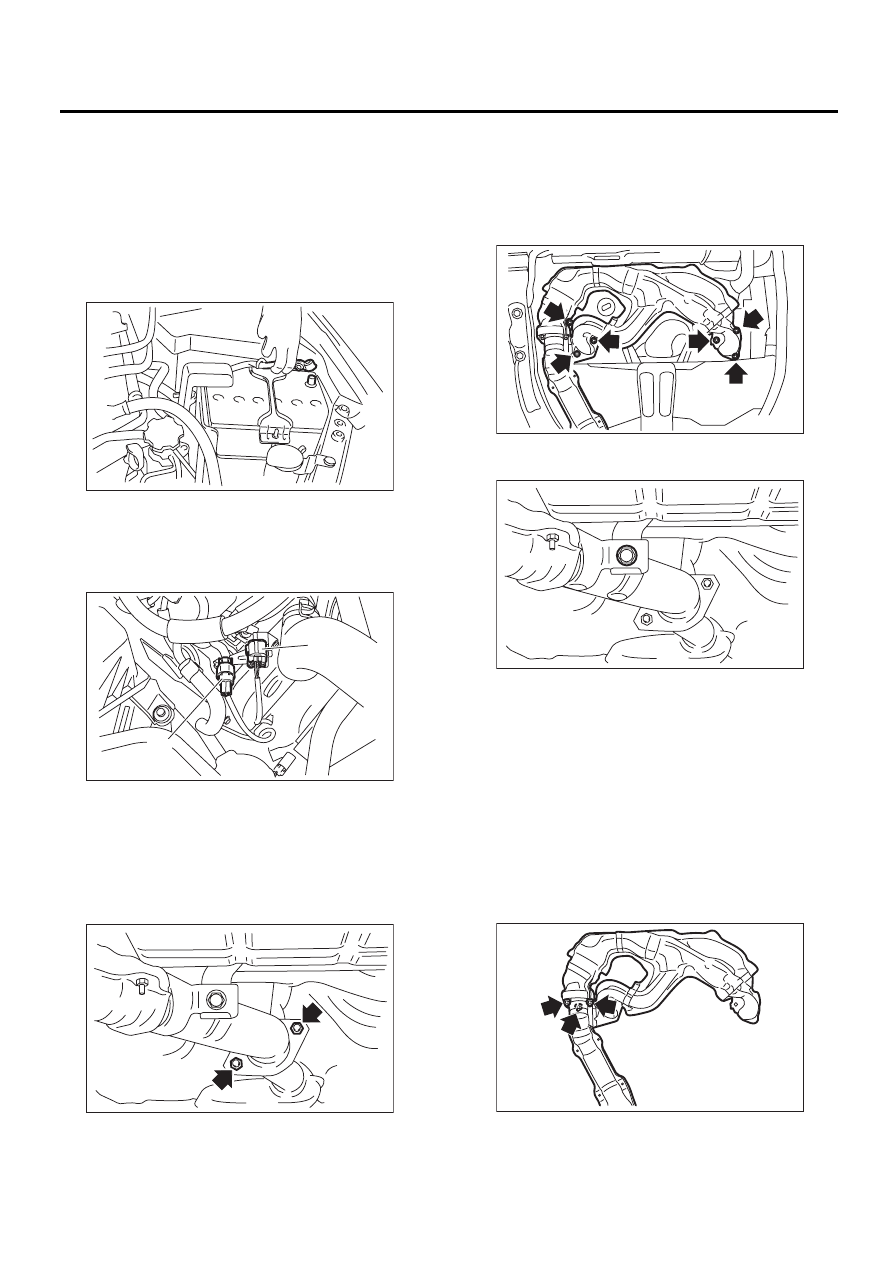

FU-02734

EX-02241

EX-02122

EX-02240

EX-02124

EX(H4SO)-5

Передняя выхлопная труба

СИСТЕМА ВЫПУСКА

11) Снимите передний и задний датчики кисло-
рода. <См. FU(H4SO)-32, СНЯТИЕ, Передний
датчик кислорода (качества топливовоздуш-
ной смеси).> <См. FU(H4SO)-34, СНЯТИЕ, За-
дний датчик кислорода.>

B: УСТАНОВКА

1) Установите передний и задний датчики кис-
лорода на переднюю выхлопную трубу. <См.
FU(H4SO)-33, УСТАНОВКА, Передний датчик
кислорода (качества топливовоздушной сме-
си).> <См. FU(H4SO)-35, УСТАНОВКА, Задний
датчик кислорода.>
2) Установите переднюю выхлопную трубу на
центральную выхлопную трубу.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

40 Нм (4,1 кгс-м, 29,5 фунт-сила-фут)

3) Установите переднюю и центральную вы-
хлопные трубы в сборе на автомобиль.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.
4) Временно затяните гайки, крепящие пере-
днюю выхлопную трубу на головках блоков ци-
линдров.

5) Затяните болт, который крепит центральную
выхлопную трубу к задней выхлопной трубе.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

6) Затяните болт, который крепит централь-
ную выхлопную трубу к кронштейну.

Момент затяжки:

35 Нм (3,6 кгс-м, 25,8 фунт-сила-фут)

7) Затяните гайки, крепящие переднюю вы-
хлопную трубу на головках блоков цилиндров.

Момент затяжки:

30 Нм (3,1 кгс-м, 22,1 фунт-сила-фут)

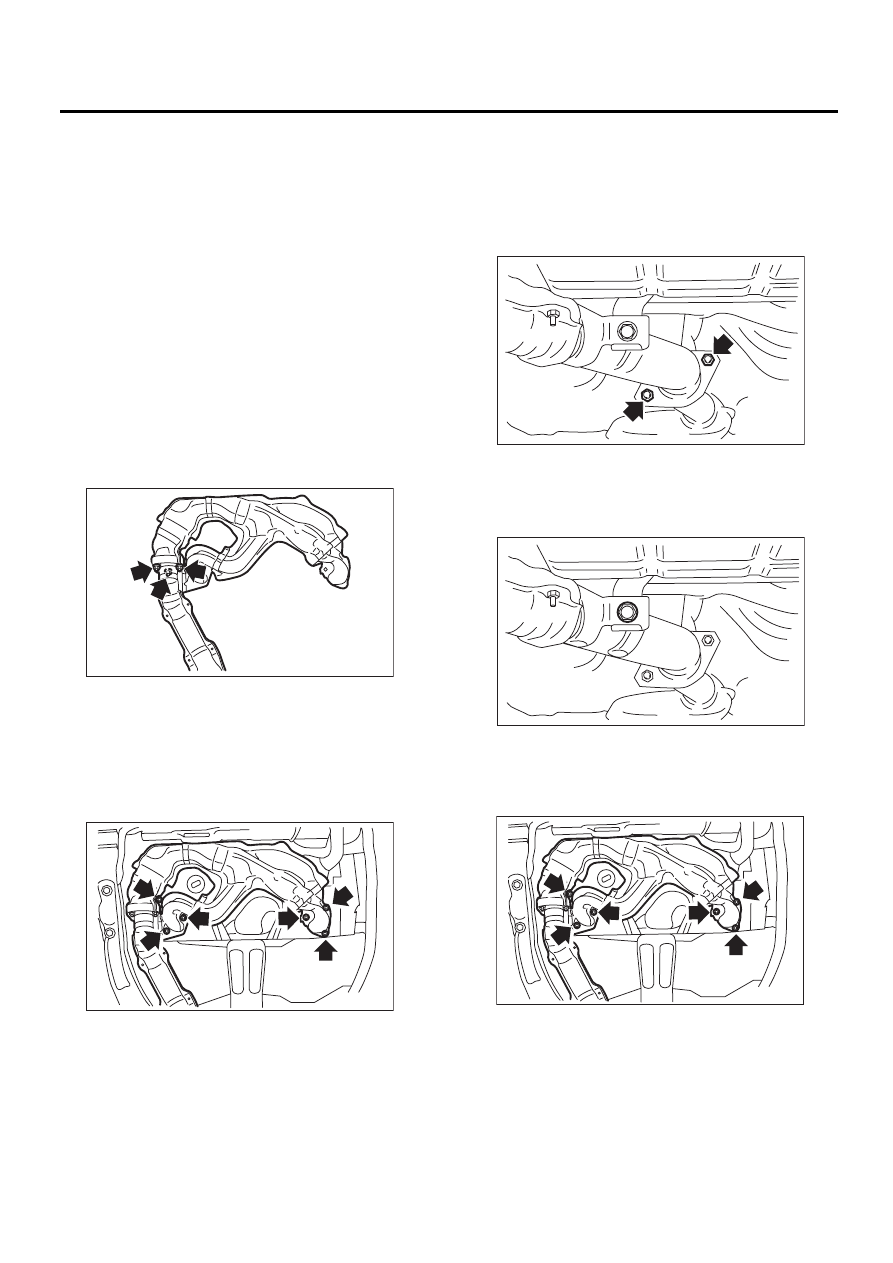

EX-02124

EX-02122

EX-02241

EX-02240

EX-02122
