CO(H4SO)-8

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

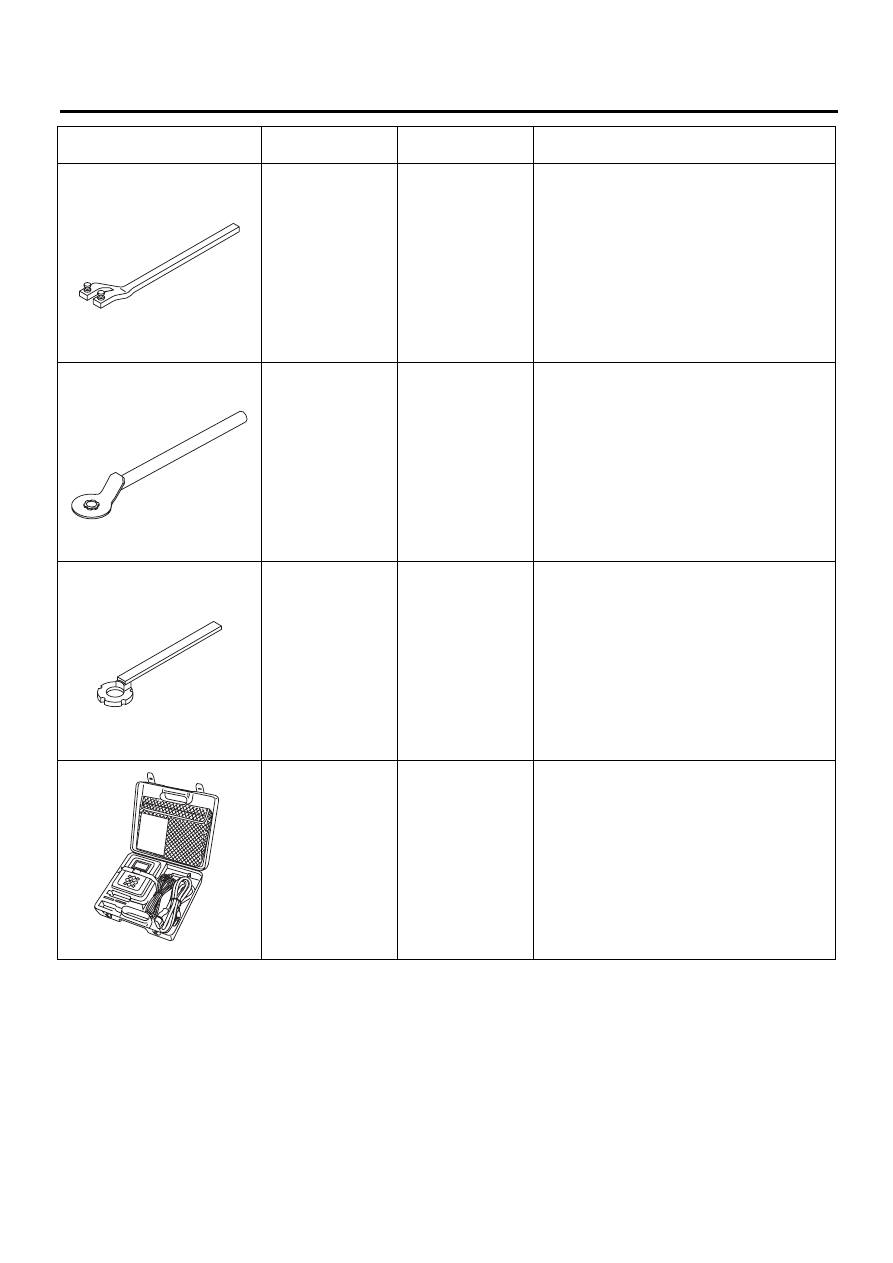

18231AA010

КЛЮЧ ЗВЕЗДОЧ-
КИ РАСПРЕДЕЛИ-
ТЕЛЬНОГО ВАЛА

• Используется для снятия и установки звез-
дочки распределительного вала.
• Также может использоваться КЛЮЧ ЗВЕЗ-
ДОЧКИ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
(499207100).
(звездочка левого распределительного вала
модели SOHC)

499977500

КЛЮЧ ЗВЕЗДОЧ-
КИ РАСПРЕДЕЛИ-
ТЕЛЬНОГО ВАЛА

Используется для снятия и установки звез-
дочки распределительного вала. (звездочка
впускного распределительного вала модели
DOHC)

499207400

КЛЮЧ ЗВЕЗДОЧ-
КИ РАСПРЕДЕЛИ-
ТЕЛЬНОГО ВАЛА

Используется для снятия и установки звез-
дочки распределительного вала. (звездочка
выпускного распределительного вала моде-
ли DOHC)

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для диагностики электричес-
ких систем.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST18231AA010

ST-499977500

ST-499207400

ST1B022XG0

CO(H4SO)-9

Система вентилятора радиатора

СИСТЕМА ОХЛАЖДЕНИЯ

2. Система вентилятора радиатора

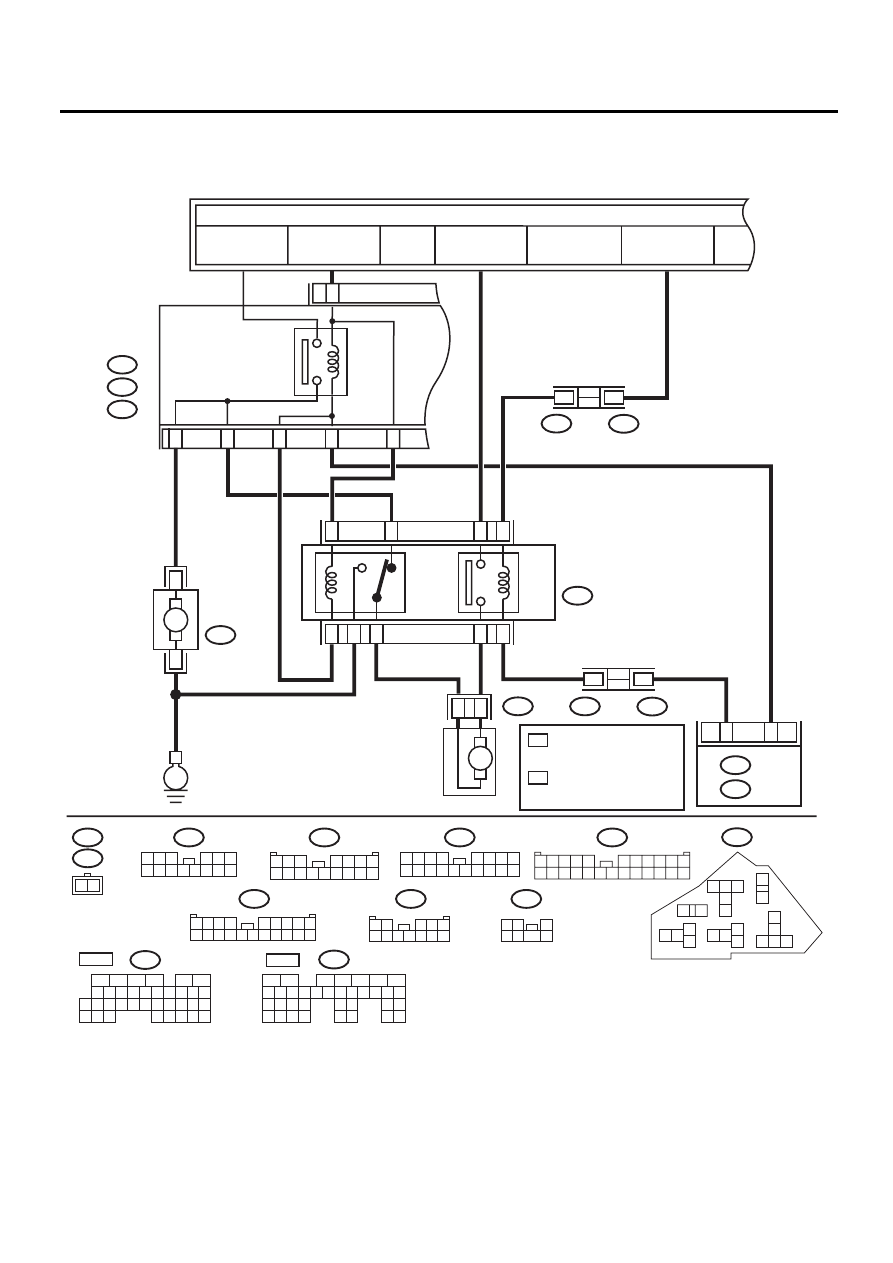

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

B136

F108

F16

B361

F17

F16

2 1

1
7

B360

1 2 3

4 5 6 7

8 9 10 11 12 13 14 15 16

F108

2 3

8

10

1
9

4

11 12 13 14 15 16

5 6 7

17 18

F27

F36

F35

B143

F17

B361

1
7

2 3

4 5 6

8 9 10 11 12 13 14

F109

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

F27

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

1 2

3 4 5

6 7 8 9 10 11 12

3

1 2

7

4 5

6

16

7

1

2

22

19

1

8

11

12

20

21

10

13

E

M

2

1

M

10

1

1

2

B:

C:

E:

ECM

C:

DOHC B:

SOHC

B135

B:

C:

*

*

1

2

*

*

МОДЕЛЬ SOHC

: C18

МОДЕЛЬ DOHC
БЕЗ ТУРБОНАДДУВА

ПРОХОДНОЙ
СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ

ЭЛЕКТРОДВИГАТЕЛЬ ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА

ЭЛЕКТРО-
ДВИГАТЕЛЬ
ОСНОВНОГО
ВЕНТИЛЯТОРА

ДЕРЖАТЕЛЬ РЕЛЕ

РЕЛЕ ВСПОМО-

ГА

ТЕЛЬНОГ

О

ВЕНТИЛЯТ

ОР

А

РЕЛЕ ОСНОВ-

НОГ

О ВЕНТИ-

ЛЯТ

ОР

А 2

ПРОХОДНОЙ
СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ

МОДЕЛЬ SOHC

: C29

МОДЕЛЬ DOHC
БЕЗ ТУРБОНАДДУВА

: B19

: B27

CO-02338

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

20 21 22

19

18

3 4 5

7

6

10 11

12
13

15

16
17

14

2

1

9

8

E6

E5

C1

0

B7

РЕЛЕ ОСНОВНОГ

О

ВЕНТИЛЯТ

ОР

А 1

ГЛАВНЫЙ БЛОК
ПРЕДОХРАНИ-
ТЕЛЕЙ (M/B)

B143

B:

F35

C:

F36

E:

B135

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

C1

1

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

ПРЕДОХРАНИТЕЛЬ

F/B № 26

(IG)

ПРЕДОХРАНИТЕЛЬ

M/B № 4

 (B)

MB-4

ПРЕДОХРАНИТЕЛЬ

M/B № 3 (B)

FB-46

M/B № 22 (IG)

B1

9

F109

B360

ПРЕДОХРАНИТЕЛЬ

CO(H4SO)-10

Система вентилятора радиатора

СИСТЕМА ОХЛАЖДЕНИЯ

B: ПРОВЕРКА

СИМПТОМЫ НЕИСПРАВНОСТИ:
Основной и вспомогательный вентиляторы радиатора не вращаются.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАБОТЫ ВЕНТИЛЯТОРА РАДИАТОРА.
1) Соедините разъем тестового режима.
2) Переведите выключатель зажигания в положение ON.
3) При помощи Subaru Select Monitor, принудительно про-
верьте работоспособность реле вентилятора радиатора.

ПРИМЕЧАНИЕ:
• При выполнении принудительной проверки работоспо-
собности реле вентилятора радиатора при помощи
Subaru Select Monitor, основной и вспомогательный венти-
ляторы радиатора будут повторять следующую последо-
вательность: вращение на низкой скорости

 → вращение

на высокой скорости

→ выключенное состояние.

• Subaru Select Monitor
За подробной информацией о выполнении процедур об-
ратитесь к разделу “Режим принудительной проверки
работы клапанов”. <См. EN(H4SO)(diag)-59, Режим при-
нудительной проверки работы клапанов.> <См.
EN(H4DO)(diag)-53, Режим принудительной проверки ра-
боты клапанов.>

Основной и вспомога-
тельный вентиляторы
радиатора вращаются
на низкой скорости?

Переходите к ша-
гу 2.

Переходите к ша-
гу 3.

2

ПРОВЕРКА РАБОТЫ ВЕНТИЛЯТОРА РАДИАТОРА.
1) Соедините разъем тестового режима.
2) Переведите выключатель зажигания в положение ON.
3) При помощи Subaru Select Monitor, принудительно про-
верьте работоспособность реле вентилятора радиатора.

ПРИМЕЧАНИЕ:
• При выполнении принудительной проверки работоспо-
собности реле вентилятора радиатора при помощи
Subaru Select Monitor, основной и вспомогательный вен-
тиляторы радиатора будут повторять следующую после-
довательность: вращение на низкой скорости

→ враще-

ние на высокой скорости

→ выключенное состояние.

• Subaru Select Monitor
За подробной информацией о выполнении процедур об-
ратитесь к разделу “Режим принудительной проверки
работы клапанов”. <См. EN(H4SO)(diag)-59, Режим при-
нудительной проверки работы клапанов.> <См.
EN(H4DO)(diag)-53, Режим принудительной проверки ра-
боты клапанов.>

Основной и вспомога-
тельный вентиляторы
радиатора вращаются
на высокой скорости?

Система основ-
ного вентилято-
ра радиатора в
норме.

Переходите к ша-
гу 27.

3

ПРОВЕРКА ПИТАНИЯ РЕЛЕ ВСПОМОГАТЕЛЬНОГО
ВЕНТИЛЯТОРА.
1) Переведите выключатель зажигания в положение OFF.
2) Снимите реле вспомогательного вентилятора с де-
ржателя реле.
3) Измерьте напряжение между разъемом реле вспомо-
гательного вентилятора и массой кузова.

Разъем и клемма

(F27) № 10 (+) — Масса кузова (–):

Напряжение составля-
ет 10 В или более?

Переходите к ша-
гу 4.

Переходите к ша-
гу 5.

4

ПРОВЕРКА ПИТАНИЯ РЕЛЕ ВСПОМОГАТЕЛЬНОГО
ВЕНТИЛЯТОРА.
1) Переведите выключатель зажигания в положение ON.
2) Измерьте напряжение между разъемом реле вспомо-
гательного вентилятора и массой кузова.

Разъем и клемма

(F27) № 13 (+) — Масса кузова (–):

Напряжение составля-
ет 10 В или более?

Переходите к ша-
гу 7.

Переходите к ша-
гу 6.

CO(H4SO)-11

Система вентилятора радиатора

СИСТЕМА ОХЛАЖДЕНИЯ

5

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Переведите выключатель зажигания в положение OFF.
2) Снимите предохранитель № 3.
3) Проверьте состояние предохранителя.

Перегорел ли предох-
ранитель?

Замените пре-
дохранитель.

Устраните неис-
правность в цепи
питания.

6

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Переведите выключатель зажигания в положение OFF.
2) Снимите предохранитель № 22.
3) Проверьте состояние предохранителя.

Перегорел ли предох-
ранитель?

Замените пре-
дохранитель.

Устраните неис-
правность в цепи
питания.

7

ПРОВЕРКА РЕЛЕ ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯ-
ТОРА.
1) Переведите выключатель зажигания в положение OFF.
2) Измерьте сопротивление между клеммами реле
вспомогательного вентилятора.

Клеммы

№ 10 — № 11:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к ша-
гу 8.

Замените реле
вспомогательно-
го вентилятора.

8

ПРОВЕРКА РЕЛЕ ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯ-
ТОРА.
1) Подключите аккумулятор к клеммам № 13 и № 12 ре-
ле вспомогательного вентилятора.
2) Измерьте сопротивление между клеммами реле
вспомогательного вентилятора.

Клеммы

№ 10 — № 11:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 9.

Замените реле
вспомогательно-
го вентилятора.

9

ПРОВЕРКА ЖГУТА ПРОВОДКИ МЕЖДУ КЛЕММОЙ
РЕЛЕ ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА И РАЗЪ-
ЕМОМ ЭЛЕКТРОДВИГАТЕЛЯ ВСПОМОГАТЕЛЬНОГО
ВЕНТИЛЯТОРА.
1) Отсоедините разъем от электродвигателя вспомога-
тельного вентилятора.
2) Измерьте сопротивление проводки между разъемом
реле вспомогательного вентилятора и разъемом элект-
родвигателя вспомогательного вентилятора.

Разъем и клемма
Модель с турбонаддувом

(F16) № 1 — (F27) № 11:

Модели без турбонаддува

(F16) № 2 — (F27) № 11:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 10.

Устраните раз-
рыв в проводке
между разъемом
реле вспомога-
тельного венти-
лятора и разъ-
емом электро-
двигателя
вспомогательно-
го вентилятора.

10 ПРОВЕРКА ПРОВОДКИ МЕЖДУ РАЗЪЕМОМ ЭЛЕКТРО-

ДВИГАТЕЛЯ ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА И
РАЗЪЕМОМ РЕЛЕ ОСНОВНОГО ВЕНТИЛЯТОРА 2.
1) Снимите реле основного вентилятора 2 с держателя
реле кондиционера.
2) Измерьте сопротивление проводки между разъемом
электродвигателя вспомогательного вентилятора и
разъемом реле основного вентилятора 2.

Разъем и клемма
Модель с турбонаддувом

(F16) № 2 — (F27) № 18:

Модели без турбонаддува

(F16) № 1 — (F27) № 18:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 11.

Устраните раз-
рыв в проводке
между разъемом
электродвигате-
ля вспомогатель-
ного вентилято-
ра и разъемом
реле основного
вентилятора 2.

11 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.

Проверьте контакт в разъеме электродвигателя вспо-
могательного вентилятора.

Плохой контакт в
разъеме электродви-
гателя вспомогатель-
ного вентилятора?

Устраните пло-
хой контакт в
разъеме электро-
двигателя вспо-
могательного
вентилятора.

Переходите к ша-
гу 12.

Шаг

Проверка

Да

Нет
