ME(H4SO)-76

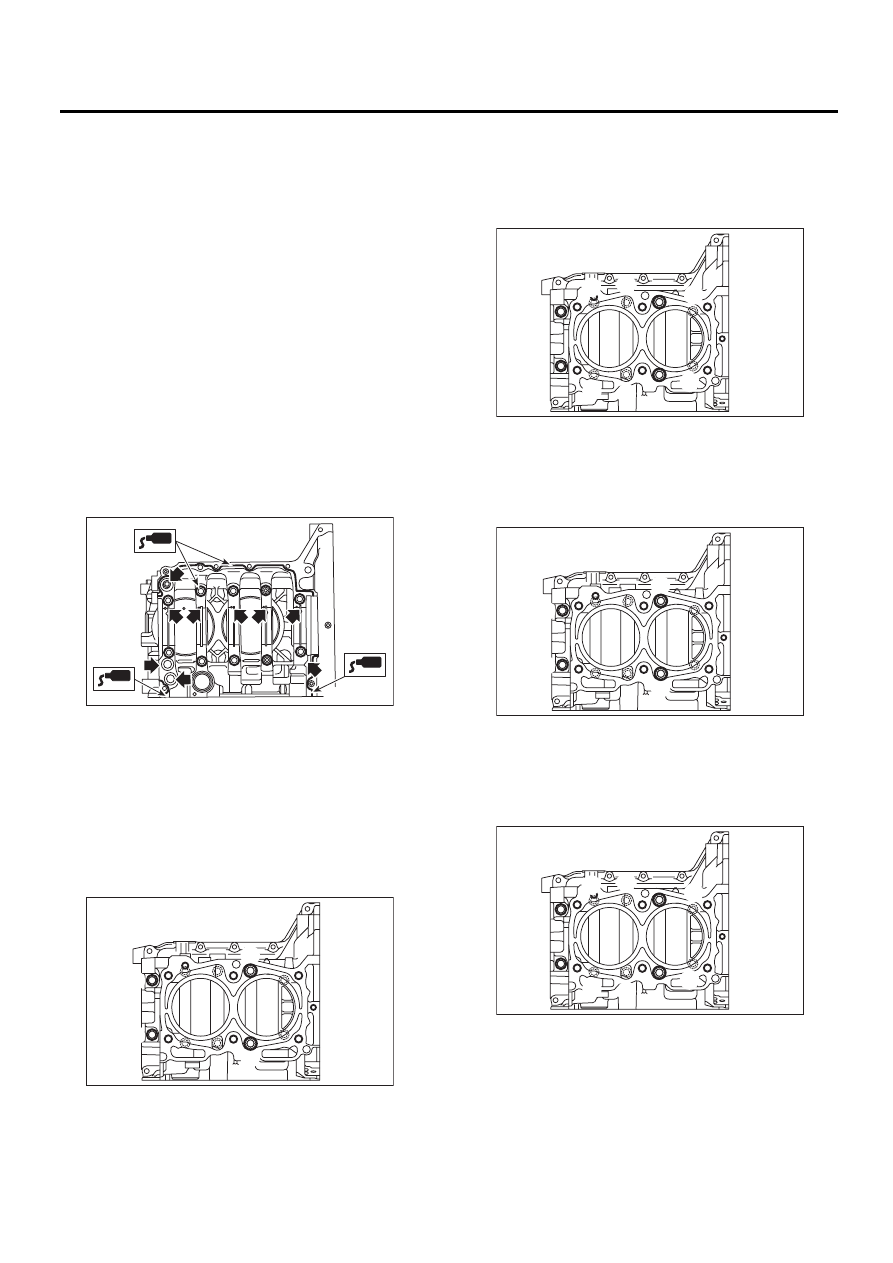

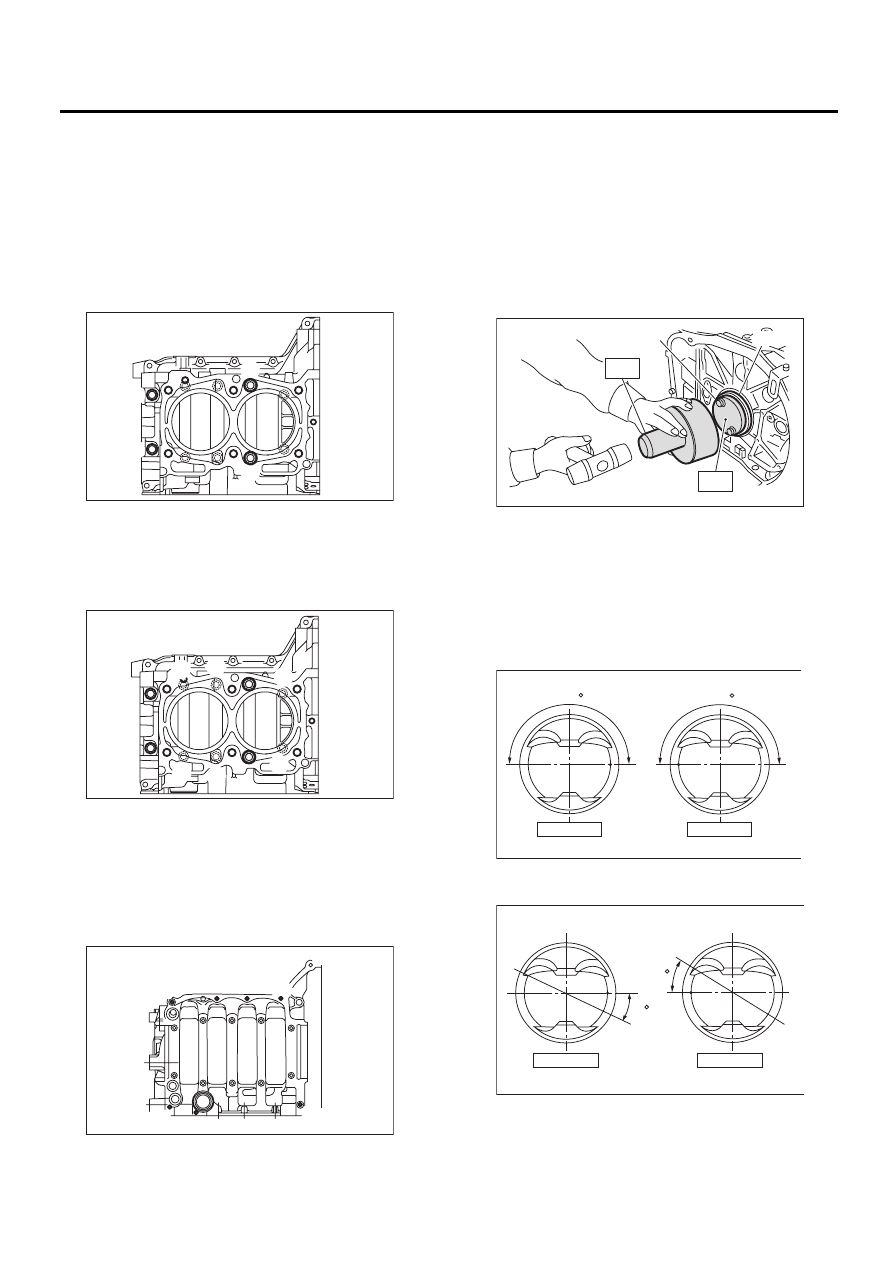

Блок цилиндров
МЕХАНИЧЕСКАЯ ЧАСТЬ
32) Разделите правый и левый блоки цилиндров.
ПРИМЕЧАНИЕ:
Разделяя блоки цилиндров, не допускайте падения шатуна и повреждения блока цилиндров.
33) Снимите задний сальник.
34) Снимите коленчатый вал вместе с шатунами.
35) Снимите вкладыши коренных подшипни-
ков коленчатого вала с блока цилиндров при
помощи ручки молотка.
ПРИМЕЧАНИЕ:
• Для снятия вкладыша коренного подшипни-
ка коленчатого вала, нажимайте на его конец
противоположный стопорному замку.
• Будьте внимательны, чтобы не перепутать
комбинации вкладышей коренных подшипни-
ков коленчатого вала.
36) Извлеките все поршни из блока цилиндров
при помощи деревянного бруска или ручки мо-
лотка.
ПРИМЕЧАНИЕ:
Будьте внимательны, чтобы не перепутать из-
начальное сочетание поршня и цилиндра.

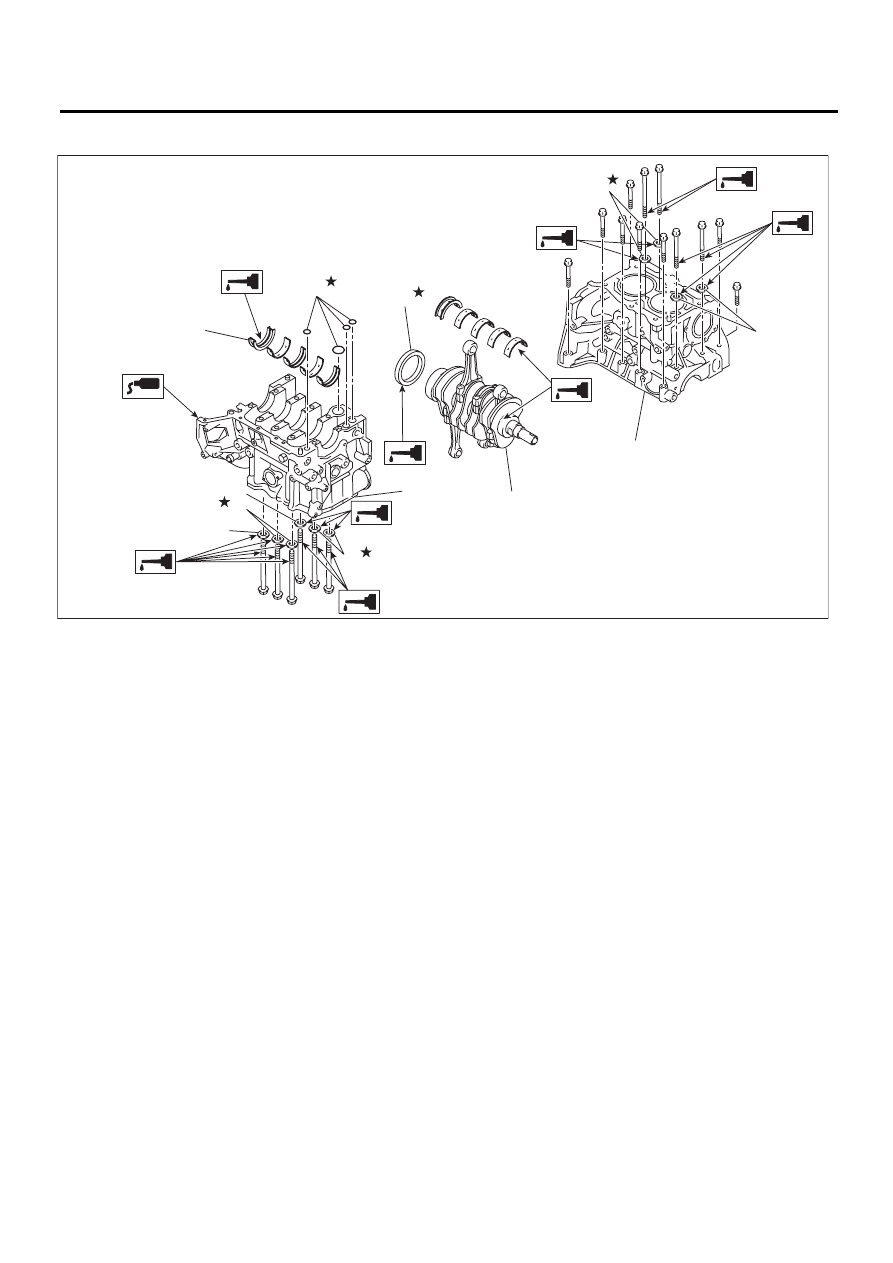

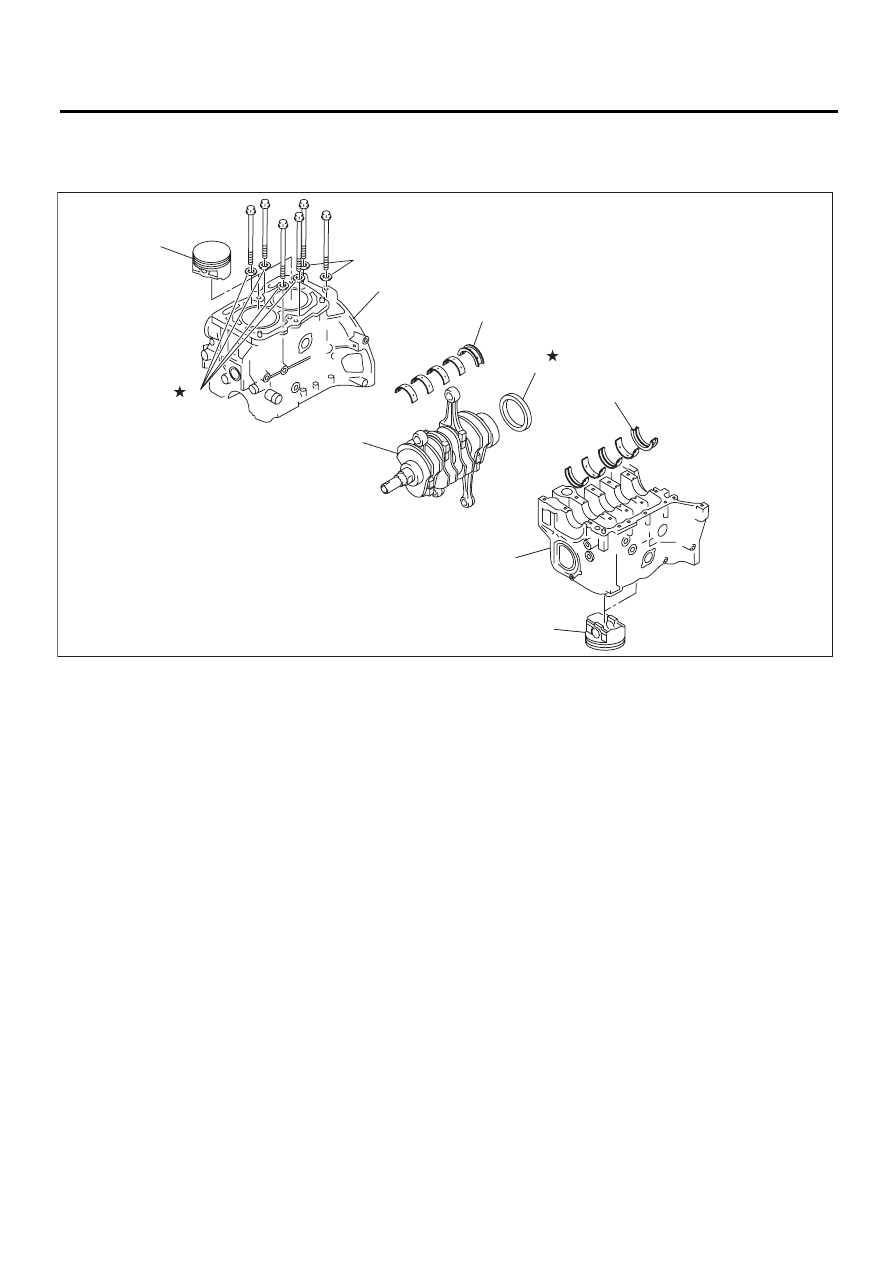

(1)
Блок цилиндров
(4)
Вкладыш коренного подшипника коленчатого вала
(6)
Уплотнительная шайба
(2)
Задний сальник
(5)
Поршень
(7)
Шайба
(3)
Коленчатый вал
ME-02890
(2)
(3)
(4)
(4)
(5)
(6)
(5)
(1)
(1)
(7)
