ME(H4SO)-72
Головка блока цилиндров
МЕХАНИЧЕСКАЯ ЧАСТЬ
5. КЛАПАННАЯ ПРУЖИНА
1) Проверьте клапанные пружины на предмет
повреждений, свободную длину и натяжение.
Замените клапанную пружину, если ее пара-
метры не соответствуют номинальным значе-
ниям, приведенным в таблице

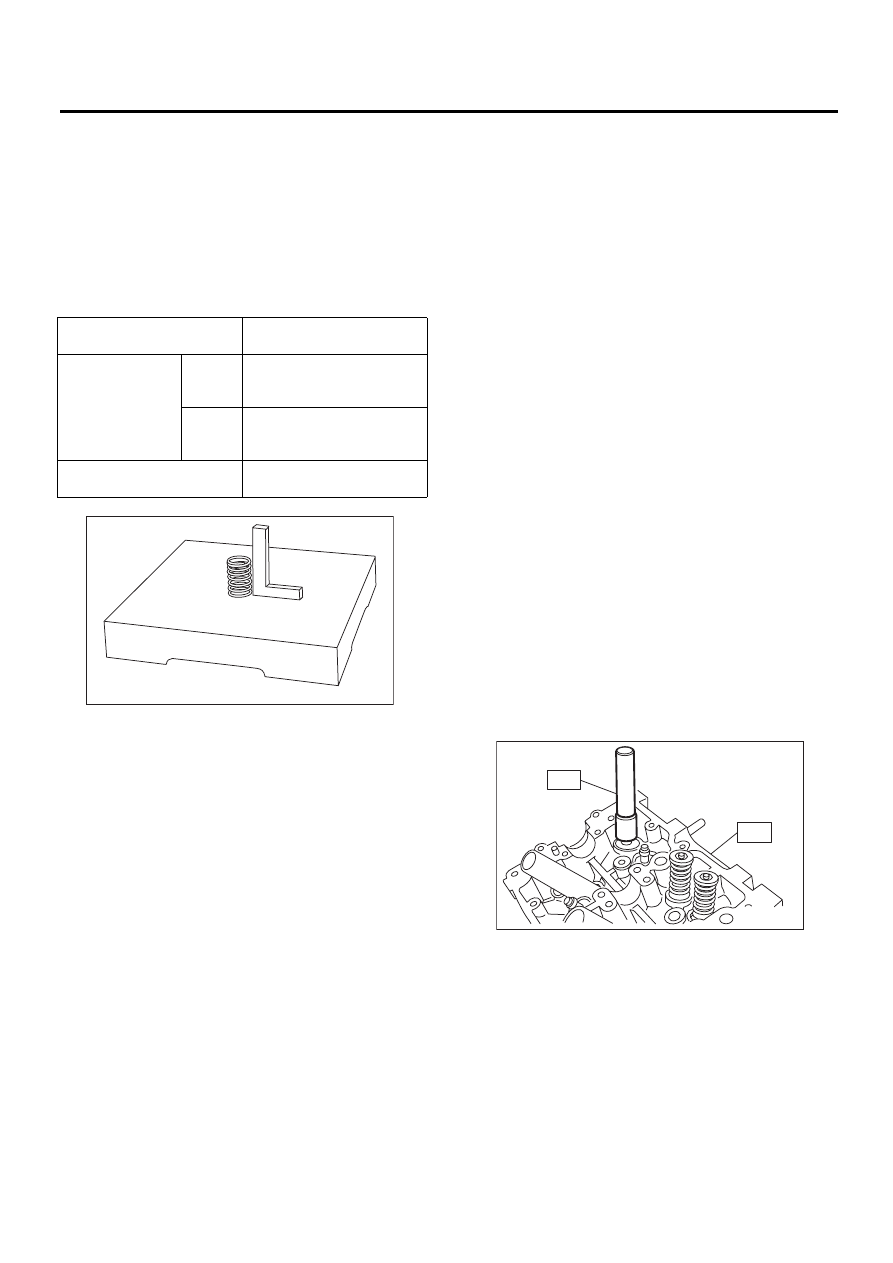

2) Чтобы измерить перпендикулярность кла-
панной пружины, установите пружину на плос-
кой поверхности и измерьте ее отклонение от
вертикали при помощи поверочного уголка.
6. МАСЛОСЪЕМНЫЕ КОЛПАЧКИ
ВПУСКНОГО И ВЫПУСКНОГО
КЛАПАНОВ
1) Замените маслосъемный колпачок на новый
в следующих случаях.
Процедура замены приведена в шагах 2) и да-
лее.
• При повреждении кромки.
• Если пружина выходит из заданного положе-
ния.
• При переработке поверхностей клапана и
седла клапана.
• При замене направляющей втулки клапана.
2) Установите головку блока цилиндров на
специальный инструмент ST1.
3) При помощи специального инструмента ST2,
запрессуйте маслосъемный колпачок.
ST1
498267800
СТОЛ ГОЛОВКИ БЛОКА
ЦИЛИНДРОВ
ST2
498857100
НАПРАВЛЯЮЩАЯ ДЛЯ
УСТАНОВКИ МАСЛО-
СЪЕМНЫХ КОЛПАЧКОВ
ПРИМЕЧАНИЕ:
• Перед запрессовкой нанесите на масло-
съемный колпачок моторное масло.
• Не используйте молоток и не наносите уда-
ры при запрессовке маслосъемного колпачка.
• Маслосъемные колпачки для впускного и
выпускного клапанов различаются по цвету.
Цвет резиновой части:
Впускной [Серый]
Выпускной [Зеленый]
Свободная длина
мм
(дюймы)
55,2 (2,173)
Натяжение/высо-
та пружины Н (кгс,
фунт-силы)/мм
(дюйм)
Осадка
235,3 — 270,7
(24 — 27,6, 52,9 — 60,8)/
45,0 (1,772)
Подъем
578,9 — 639,9
(59,1 — 65,3, 130,3 — 143,9)/
34,7 (1,366)
Перпендикулярность
2,5°, 2,4 мм (0,094 дюйма)
или менее
ME-00283
ME-00284
ST1
ST2
