ME(H4SO)-68

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

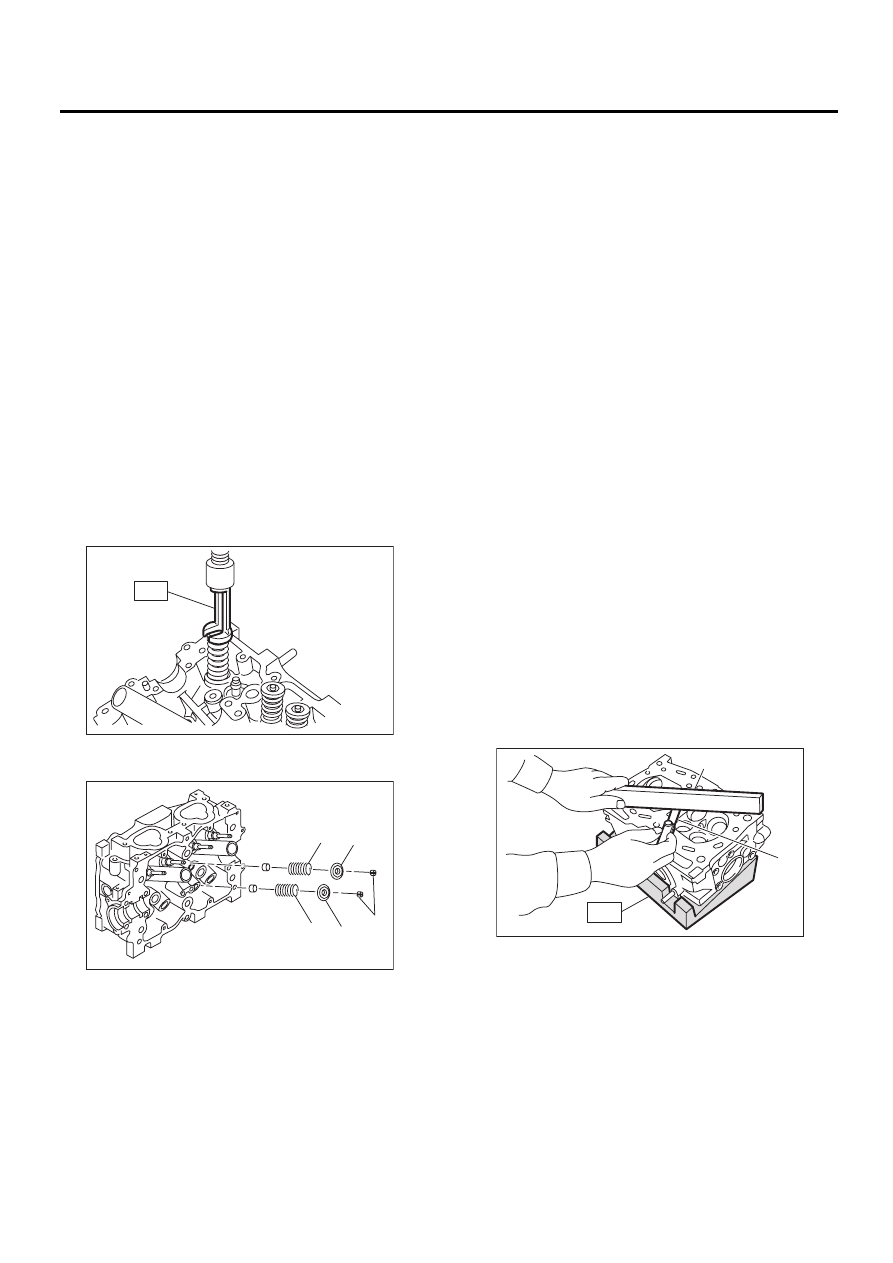

1) Установите клапанную пружину и клапан.

(1) Нанесите на шток каждого клапана мо-
торное масло и вставьте клапан в направ-
ляющую втулку клапана.

ПРИМЕЧАНИЕ:
При вставке клапана в направляющую втулку
клапана, будьте очень осторожны, чтобы не
повредить кромку маслосъемного колпачка.

(2) Установите головку блока цилиндров на
специальный инструмент.

498267800

СТОЛ ГОЛОВКИ БЛОКА
ЦИЛИНДРОВ

(3) Установите клапанную пружину и фик-
сатор.

ПРИМЕЧАНИЕ:
Будьте внимательны, чтобы установить кла-
панную пружину в седло на головке блока ци-
линдров концом с закрытым витком.

(4) Установите специальный инструмент на
клапанную пружину.

499718000

СЪЕМНИК КЛАПАННЫХ
ПРУЖИН

(5) Сожмите клапанную пружину и вставьте
замок фиксатора клапанной пружины

(6) После установки слегка ударьте по фик-
саторам клапанной пружины пластиковым
молотком для лучшей посадки.

E: ПРОВЕРКА

1. ГОЛОВКА БЛОКА ЦИЛИНДРОВ

1) Проверьте на предмет трещин или повреж-
дений. На важных участках для поиска трещин
используйте метод проникающих жидкостей
Убедитесь, что на поверхности установки про-
кладки отсутствуют следы утечек газа или
жидкости.
2) Установите головку блока цилиндров на
специальный инструмент.
ST

498267800

СТОЛ ГОЛОВКИ БЛОКА
ЦИЛИНДРОВ

3) Измерьте искривление поверхности головки
блока цилиндров, сопрягаемой с блоком цилин-
дров при помощи поверочной линейки (A) и щу-
па толщины (B).
Если искривление превышает предельное зна-
чение, перешлифуйте поверхность на плос-
кошлифовальном станке.

Предел искривления:

0,035 мм (0,0014 дюйма)

Предел шлифовки:

0,1 мм (0,004 дюйма)

Номинальная высота головки блока цилин-
дров:

97,5 мм (3,839 дюйма)

ПРИМЕЧАНИЕ:
Неравномерный момент затяжки болтов голо-
вки блока цилиндров может привести к ее ис-
кривлению. При сборке обратите особое вни-
мание на равномерность момента затяжки.

(A) Замок фиксатора

(B) Клапанная пружина

ME-00280

ME-02816

(B)

(A)

(C)

ME-00285

(A)

(B)

ME(H4SO)-69

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

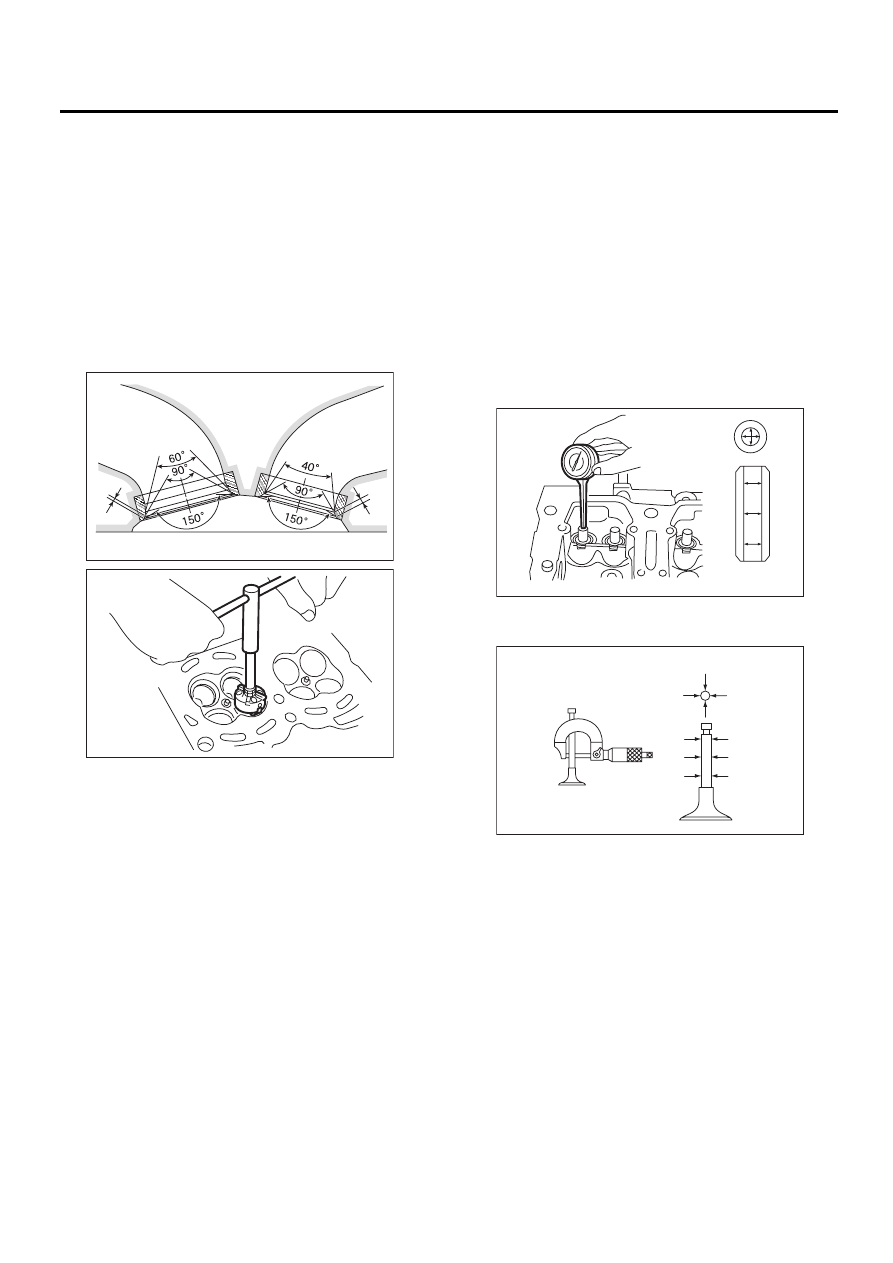

2. СЕДЛО КЛАПАНА

Проверьте седла впускного и выпускного кла-
панов и исправьте контактные поверхности
при помощи развертки седла клапана в том
случае, если они повреждены или если замене-
ны направляющие втулки клапанов.

Ширина седла клапана W:

Номинальное значение:

Впускной (A)

0,8 — 1,4 мм (0,03 — 0,055 дюйма)

Выпускной (B)

1,2 — 1,8 мм (0,047 — 0,071 дюйма)

3. НАПРАВЛЯЮЩАЯ ВТУЛКА КЛАПАНА

1) Проверьте зазор между направляющей
втулкой и штоком клапана. Зазор можно про-
верить относительным измерением внешнего
диаметра штока клапана при помощи микро-
метра и внутреннего диаметра направляющей
втулки клапана при помощи нутромера.

Зазор между направляющей втулкой и што-
ком клапана:

Номинальное значение:

Впускной

0,035 — 0,062 мм (0,0014 — 0,0024 дюйма)

Выпускной

0,040 — 0,067 мм (0,0016 — 0,0026 дюйма)

ME-00397

(A)

(B)

ME-00287

(A) Направляющая втулка клапана

ME-00763

(A)

ME-00289

ME(H4SO)-70

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

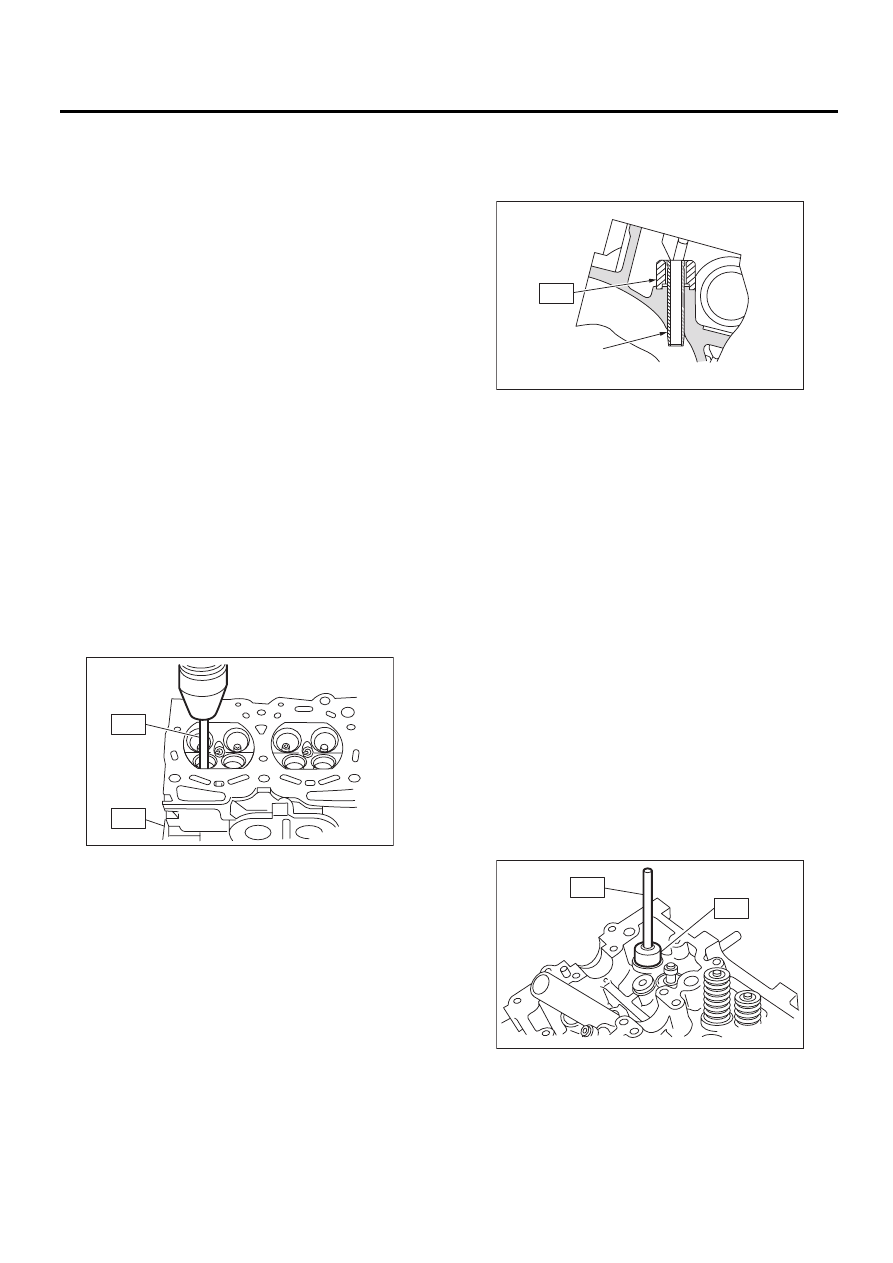

2) Если зазор между направляющей втулкой и
штоком клапана превышает номинальное зна-
чение, замените направляющую втулку клапа-
на или сам клапан, в зависимости от того, где
имеется больший уровень износа или повреж-
дений и т.д. См. соответствующую процедуру
для замены направляющей втулки клапана.

Внутренний диаметр направляющей втулки
клапана:

6,000 — 6,012 мм (0,2362 — 0,2367 дюйма)

Внешние диаметры штока клапана:

Впускной

5,950 — 5,965 мм (0,2343 — 0,2348 дюйма)

Выпускной

5,945 — 5,960 мм (0,2341 — 0,2346 дюйма)

(1) Установите головку блока цилиндров на
специальный инструмент ST1 камерой сго-
рания вверх, так, чтобы направляющие
втулки клапанов совпадали с отверстиями
в ST1.
(2) Вставьте специальный инструмент ST2 в
направляющую втулку клапана и запрес-
суйте ее вниз, удаляя направляющую втул-
ку клапана.

ST1

498267800

СТОЛ ГОЛОВКИ БЛОКА
ЦИЛИНДРОВ

ST2

499767200

СЪЕМНИК НАПРАВЛЯЮ-
ЩИХ ВТУЛОК КЛАПАНОВ

(3) Переверните головку блока цилиндров
верхней стороной вниз и разместите специ-
альный инструмент так, как показано на ри-
сунке.

Сторона впуска
ST

499767700

ПРИСПОСОБЛЕНИЕ ДЛЯ
РЕГУЛИРОВКИ НАПРАВЛЯ-
ЮЩИХ ВТУЛОК КЛАПАНОВ

Сторона выпуска
ST

499767800

ПРИСПОСОБЛЕНИЕ ДЛЯ
РЕГУЛИРОВКИ НАПРАВЛЯ-
ЮЩИХ ВТУЛОК КЛАПАНОВ

(4) Перед установкой новой направляющей
втулки клапана, убедитесь, что на внутрен-
ней поверхности отверстий направляющих
втулок клапанов в головке блока цилинд-
ров нет царапин или других повреждений.
(5) Поместите новую направляющую втулку
клапана, покрытую достаточным количест-
вом масла, в головку блока цилиндров и
вставьте в нее специальный инструмент
ST1. Запрессуйте ее, пока верхний торец
направляющей втулки клапана не встанет
заподлицо с верхней поверхностью специ-
ального инструмента ST2.

ST1

499767200

СЪЕМНИК НАПРАВЛЯЮ-
ЩИХ ВТУЛОК КЛАПАНОВ

Сторона впуска
ST2

499767700

ПРИСПОСОБЛЕНИЕ ДЛЯ
РЕГУЛИРОВКИ НАПРАВЛЯ-
ЮЩИХ ВТУЛОК КЛАПАНОВ

Сторона выпуска
ST2

499767800

ПРИСПОСОБЛЕНИЕ ДЛЯ
РЕГУЛИРОВКИ НАПРАВЛЯ-
ЮЩИХ ВТУЛОК КЛАПАНОВ

(6) Проверьте выступание направляющей
втулки клапана.

ME-00290

ST2

ST1

(A) Направляющая втулка клапана

ME-00291

(A)

ME-00292

ST2

ST1

ME(H4SO)-71

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

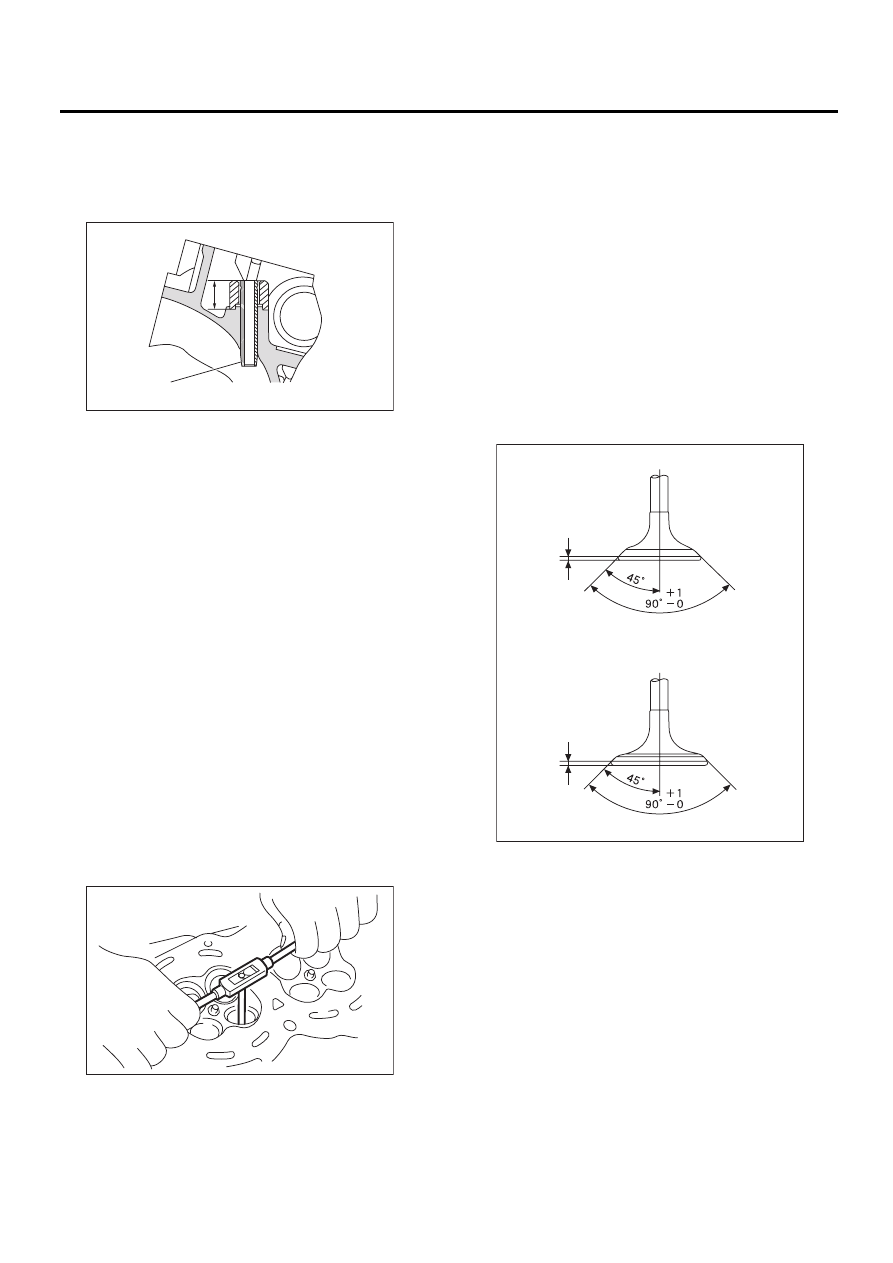

Выступание направляющей втулки клапана L:

Впускной

20,0 — 21,0 мм (0,787 — 0,827 дюйма)

Выпускной

16,5 — 17,5 мм (0,650 — 0,689 дюйма)

(7) Разверните внутреннюю часть направ-
ляющей втулки клапана при помощи специ-
ального инструмента. Установите специ-
альный инструмент на направляющую втул-
ку клапана и медленно поворачивайте
специальный инструмент, слегка нажимая
на него. Вытащите специальный инстру-
мент, вращая его по часовой стрелке.

ПРИМЕЧАНИЕ:
• При разворачивании нанесите на специаль-
ный инструмент моторное масло.
• В случае повреждения внутренней поверх-
ности направляющей втулки клапана, конец
специального инструмента необходимо слегка
поправить на заточном станке.
• Если внутренняя поверхность направляю-
щей втулки клапана становится гладкой и
блестящей, а специальный инструмент не сни-
мает с нее стружку, используйте новый специ-
альный инструмент или исправьте старый.
ST

499767400

РАЗВЕРТКА ДЛЯ НАПРАВ-
ЛЯЮЩИХ ВТУЛОК КЛАПА-
НОВ

(8) После разворачивания, очистите на-
правляющую втулку клапана, чтобы уда-
лить стружку.

(9) Проверьте условия контакта между кла-
паном и седлом клапана после замены на-
правляющей втулки клапана.

4. ВПУСКНОЙ И ВЫПУСКНОЙ КЛАПАН

1) Проверьте фланец и шток клапана, и заме-
ните клапан на новый в случае, если он пов-
режден, изношен, деформирован, или если
размер “H” превышает установленный предел.

Толщина кромки головки Н:

Впускной (A)

Номинальное значение:

0,8 — 1,2 мм (0,03 — 0,047 дюйма)

Выпускной (B)

Номинальное значение:

1,0 — 1,4 мм (0,039 — 0,055 дюйма)

2) Нанесите небольшое количество шлифо-
вального состава на поверхность седла и при-
трите поверхности клапана и седла. После при-
тирки замените маслосъемный колпачок на но-
вый.

ПРИМЕЧАНИЕ:
Впускной и выпускной клапаны можно отли-
чить по разнице их полной длины.

Полная длина клапана:

Впускной

120,6 мм (4,75 дюйма)

Выпускной

121,7 мм (4,79 дюйма)

(A) Направляющая втулка клапана

ME-00293

(A)

ME-00294

ME-00758

(B)

(A)
