ME(H4SO)-60

Распределительный вал

МЕХАНИЧЕСКАЯ ЧАСТЬ

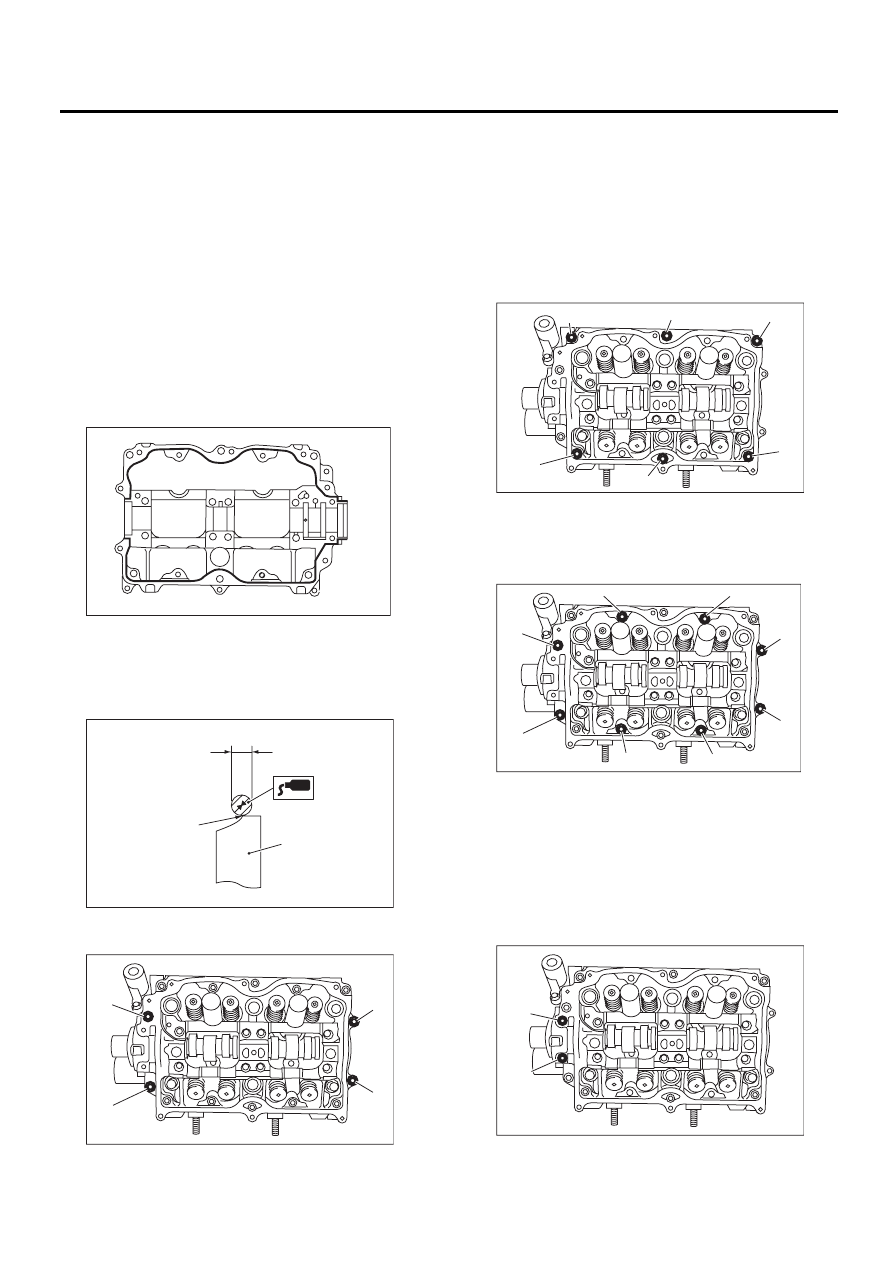

B: УСТАНОВКА

1) Нанесите тонкий слой моторного масла на
шейки распределительного вала и установите
распределительный вал.
2) Установите крышку распределительного ва-
ла.

(1) Нанесите прокладочный герметик на со-
пряженные поверхности крышки распреде-
лительного вала.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

Прокладочный герметик:

THREE BOND 1217G (Деталь №
K0877Y0100) или эквивалентный

ПРИМЕЧАНИЕ:
Нанесите слой прокладочного герметика тол-
щиной 3 мм (0,12 дюйма) в диаметре (A) по тор-
цу (В) сопряженной поверхности крышки рас-
пределительного вала (C).

(2) Временно затяните болты от (a) до (d) в
алфавитном порядке.

(3) Установите узел коромысел клапанов.
<См. ME(H4SO)-55, УСТАНОВКА, Узел ко-
ромысел клапанов.>
(4) Затяните болты типа TORX

®

 от (e) до (j)

в алфавитном порядке при помощи специ-
ального инструмента.

ST

499497000

Насадка TORX

®

 PLUS

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

(5) Затяните болты от (k) до (r) в алфавит-
ном порядке.

Момент затяжки:

9,75 Нм (1,0 кгс-м, 7,2 фунт-сила-фут)

(6) Затяните болты от (s) до (t) в алфавит-
ном порядке.

ПРИМЕЧАНИЕ:
• Используйте новую уплотнительную шайбу.
• Установите уплотнительную шайбу и притя-
ните ее болтом.

Момент затяжки:

9,75 Нм (1,0 кгс-м, 7,2 фунт-сила-фут)

ME-02710

ME-00265

(A)

(B)

(C)

ME-02711

(d)

(a)

(b)

(c)

ME-02712

(g)

(e)

(i)

(f)

(h)

(j)

ME-02713

(q)

(k)

(m)

(o)

(p)

(l)

(n)

(r)

ME-02714

(s)

(t)

ME(H4SO)-61

Распределительный вал

МЕХАНИЧЕСКАЯ ЧАСТЬ

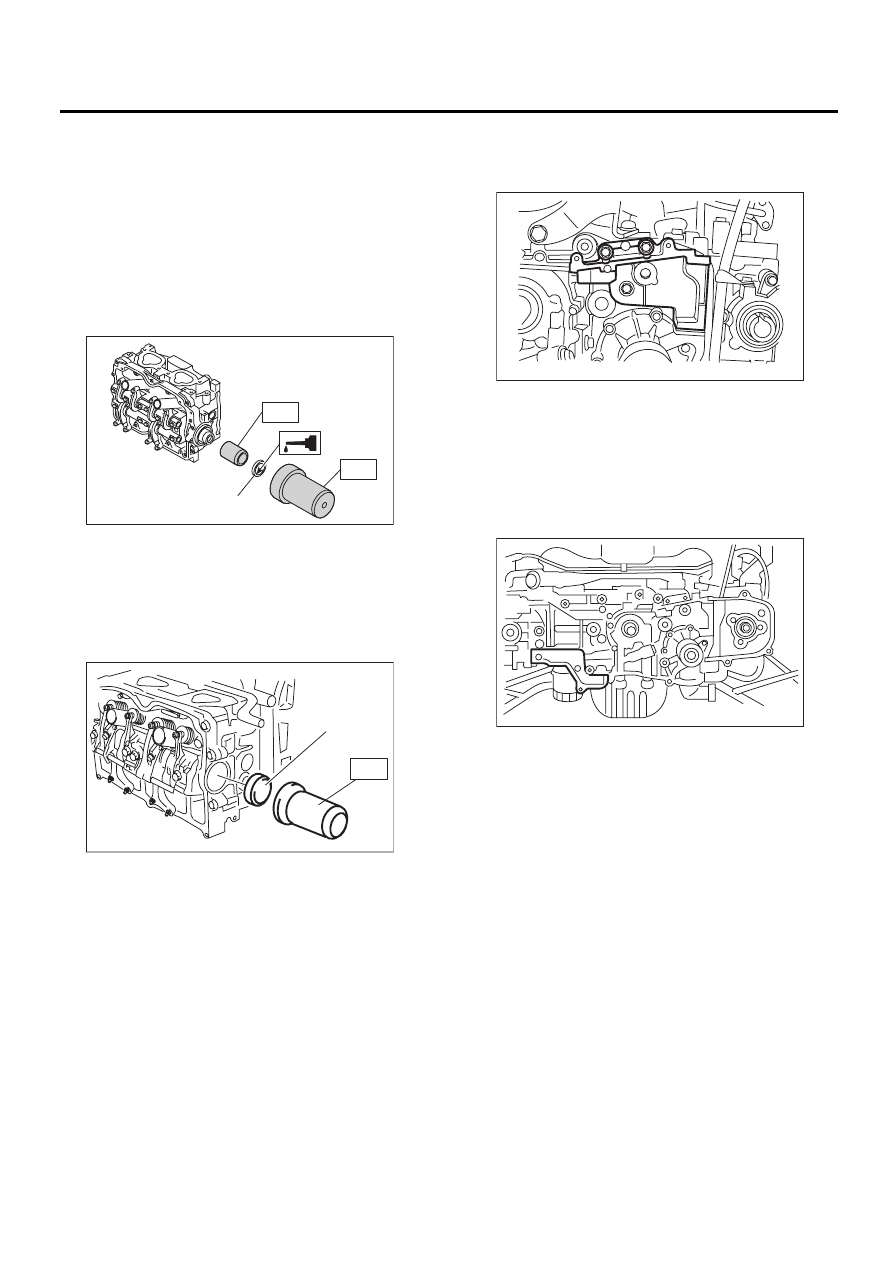

3) Нанесите слой моторного масла по перифе-
рии сальника распределительного вала и на
кромку сальника, после чего установите саль-
ник (A) на распределительный вал при помощи
специального инструмента ST1 и ST2.

ПРИМЕЧАНИЕ:
Используйте новый сальник.
ST1

499597000

НАПРАВЛЯЮЩАЯ
САЛЬНИКА

ST2

499587500

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ САЛЬНИКА

4) Нанесите слой моторного масла по окруж-
ности заглушки (A) и установите заглушку (A)
при помощи специального инструмента.
ST

499587700

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ САЛЬНИКА
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА

5) Установите опору датчика положения распре-
делительного вала. (Только с левой стороны)

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

6) Аналогично установите детали с правой сто-
роны.

7) Установите кронштейн натяжителя.

Момент затяжки:

24,5 Нм (2,5 кгс-м, 18,1 фунт-сила-фут)

8) Установите крышку ремня ГРМ № 2 (пра-
вую).

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

9) Установите крышку ремня ГРМ № 2 (левую).

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

10) Установите звездочку распределительного
вала. <См. ME(H4SO)-52, УСТАНОВКА, Звез-
дочка распределительного вала.>
11) Установите ремень ГРМ. <См. ME(H4SO)-
47, УСТАНОВКА, Ремень ГРМ.>
12) Отрегулируйте клапанный зазор. <См.
ME(H4SO)-32, РЕГУЛИРОВКА, Клапанный за-
зор.>

ME-02596

(A)

ST2

ST1

ME-02717

ST

(A)

ME-00273

ME-00274

ME(H4SO)-62

Распределительный вал

МЕХАНИЧЕСКАЯ ЧАСТЬ

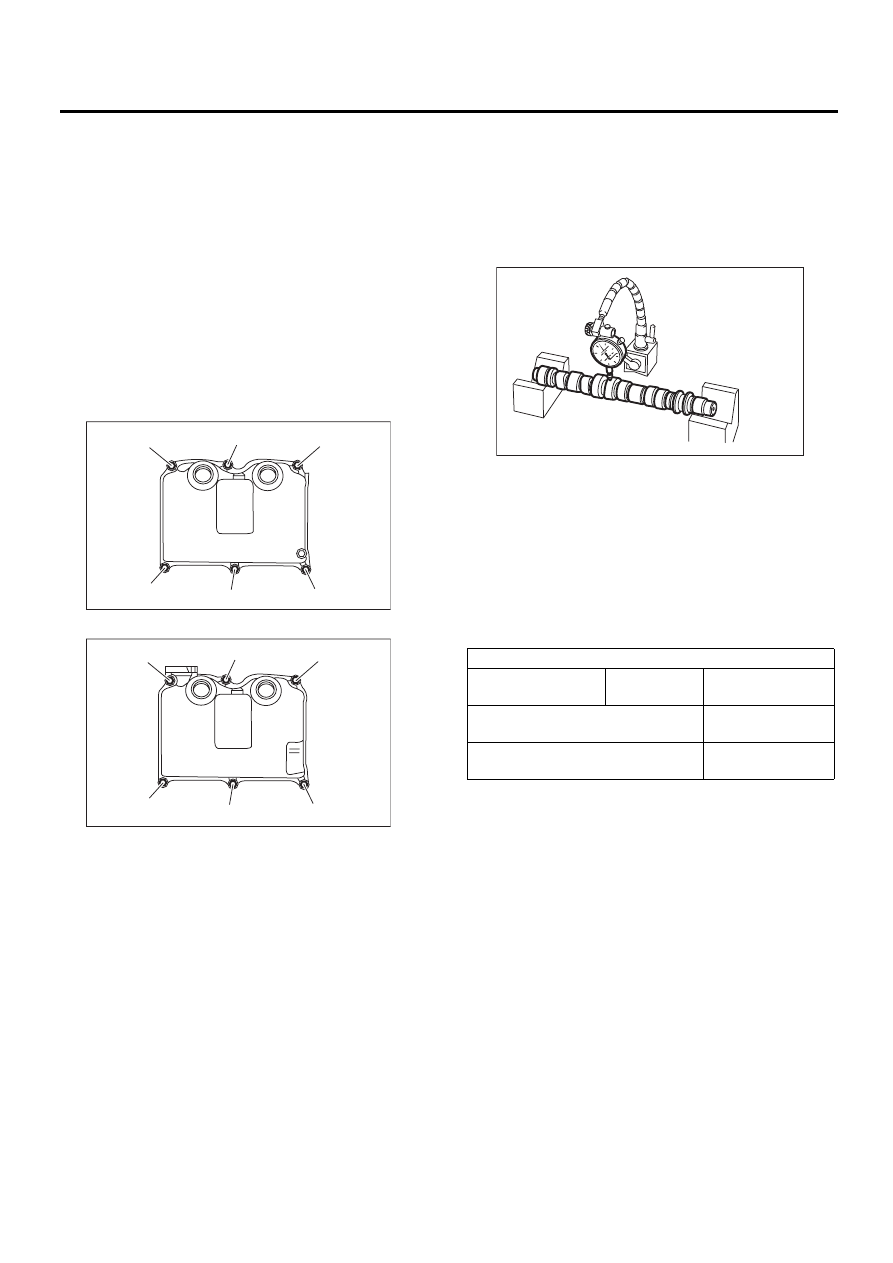

13) Установите клапанную крышку.

(1) Установите прокладку клапанной крыш-
ки на клапанную крышку.

ПРИМЕЧАНИЕ:
Установите новую прокладку клапанной крыш-
ки.

(2) Временно затяните болты в алфавитном
порядке, как показано на рисунке, а затем
затяните их в два приема.

Момент затяжки:

1-й

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

2-й (затяните только болты (a) и (b))

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

Правая сторона

Левая сторона

(3) Присоедините шланг вентиляции карте-
ра.

14) Установите высоковольтный провод.
15) Установите крышку ремня ГРМ.
<См. ME(H4SO)-45, УСТАНОВКА, Крышка ремня
ГРМ.>
16) Установите шкив коленчатого вала. <См.
ME(H4SO)-43, УСТАНОВКА, Шкив коленчатого
вала.>
17) Установите клиновидные ремни. <См.
ME(H4SO)-41, УСТАНОВКА, Клиновидный ре-
мень.>

C: ПРОВЕРКА

1. РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

1) Измерьте изгиб, при необходимости отре-
монтируйте или замените.

Нормативный предел:

0,025 мм (0,00098 дюйма)

2) Проверьте шейку на предмет повреждения и
износа. При неисправности замените.
3) Измерьте внешний диаметр шейки распре-
делительного вала и внутренний диаметр шей-
ки головки блока цилиндров, и установите
разность между этими значениями (масля-
ный зазор). Если масляный зазор превышает
номинальное значение, замените при необхо-
димости распределительный вал или головку
блока цилиндров.

ME-02715

(a)

(b)

(c)

(d)

(e)

(f)

ME-02716

(a)

(b)

(c)

(d)

(e)

(f)

Единицы измерения: мм (дюймы)

Масляный зазор

Номиналь-
ное значение

0,055 — 0,090

(0,0022 — 0,0035)

Внешний диаметр шейки распре-
делительного вала

31,928 — 31,945

(1,2570 — 1,2577)

Внутренний диаметр отверстия
шейки

32,000 — 32,018

(1,2598 — 1,2605)

ME-00275

ME(H4SO)-63

Распределительный вал

МЕХАНИЧЕСКАЯ ЧАСТЬ

4) Проверьте рабочую поверхность кулачка
распределительного вала и устраните неболь-
шие дефекты шлифованием на заточном стан-
ке. Измерьте высоту кулачка H. Если она выхо-
дит за пределы номинального значения, или
имеется неравномерный износ, замените рас-
пределительный вал.

Высота кулачка Н:

Диаметр базовой окружности кулачка А:

Впускной

34,00 мм (1,3386 дюйма)

Выпускной

34,00 мм (1,3386 дюйма)

Выступ базовой окружности соседних впуск-
ных кулачков (клапанов изменяемой высо-
ты подъема на низких и высоких оборотах):

0,03 мм (0,001 дюйма) или менее

5) Измерьте осевой люфт распределительного
вала, установив циферблатный индикатор на
торце распределительного вала. Если осевой
люфт выходит за пределы номинального зна-
чения или имеется смещенный износ, замените
крышки распределительного вала и головку
блока цилиндров в комплекте. При необходи-
мости, замените распределительный вал.

Номинальное значение:

0,030 — 0,090 мм (0,0012 — 0,0035 дюйма)

Деталь

Единицы измере-

ния: мм (дюймы)

Впус-
кной

Клапан фикси-
рованной высо-
ты подъема

Номиналь-
ное значение

40,075 — 40,175

(1,5778 — 1,5817)

Клапан изменя-
емой высоты
подъема на низ-
ких оборотах

Номиналь-
ное значение

35,182 — 35,282

(1,3851 — 1,3891)

Клапан изменя-
емой высоты
подъема на вы-
соких оборотах

Номиналь-
ное значение

40,315 — 40,415

(1,5872 — 1,5911)

Выпускной

Номиналь-
ное значение

40,088 — 40,188

(1,5783 — 1,5822)

ME-00276

H

A
