ME(H4SO)-52

Звездочка распределительного вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

16.Звездочка

распределительного вала

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене только одной детали, выполняйте
работы, не снимая двигатель с автомобиля.
1) Снимите клиновидные ремни.
<См. ME(H4SO)-41, СНЯТИЕ, Клиновидный ре-
мень.>
2) Снимите шкив коленчатого вала. <См.
ME(H4SO)-43, СНЯТИЕ, Шкив коленчатого ва-
ла.>
3) Снимите крышку ремня ГРМ. <См. ME(H4SO)-
45, СНЯТИЕ, Крышка ремня ГРМ.>
4) Снимите ремень ГРМ. <См. ME(H4SO)-46,
СНЯТИЕ, Ремень ГРМ.>
5) Снимите датчик положения распределитель-
ного вала. <См. FU(H4SO)-21, СНЯТИЕ, Датчик
положения распределительного вала.>

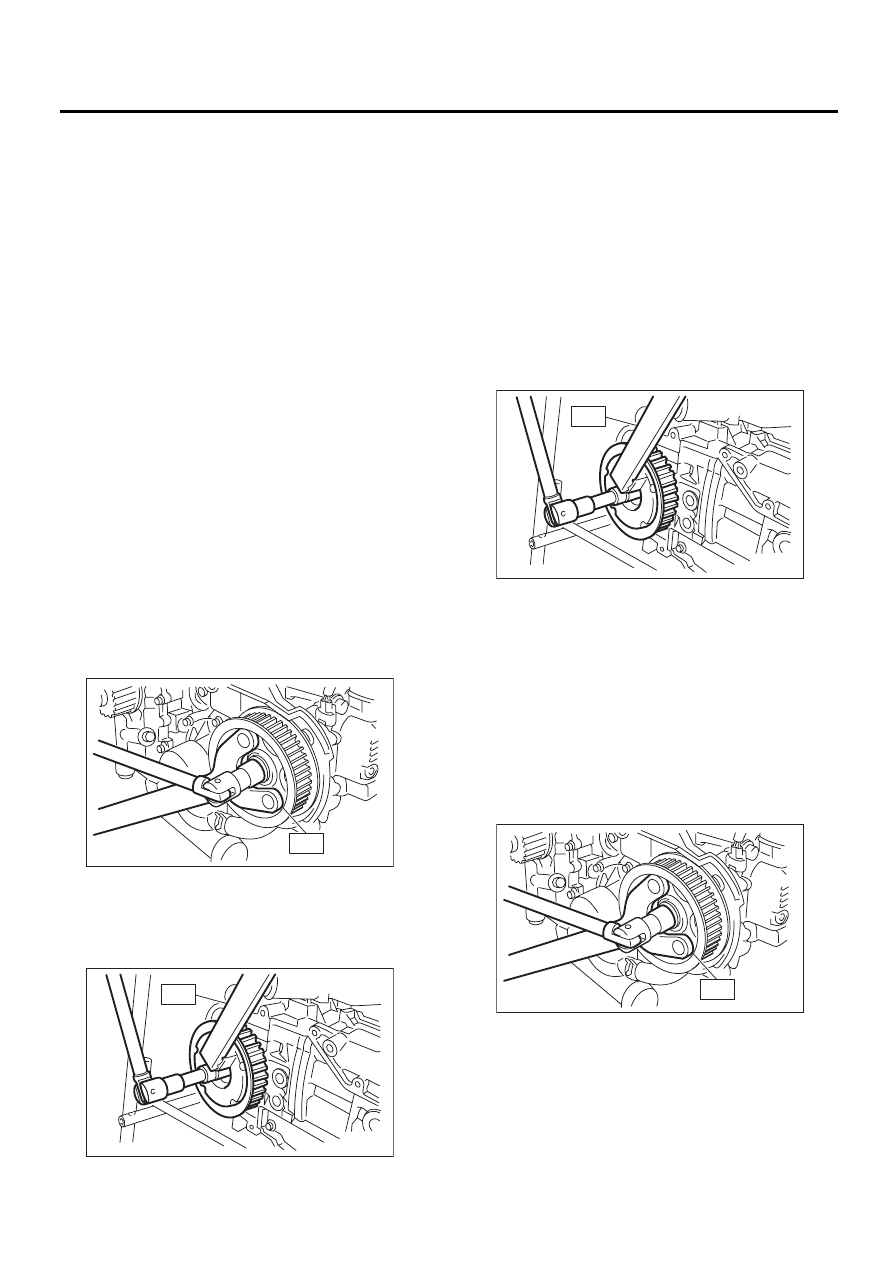

6) При помощи специального инструмента за-
крепите звездочку распределительного вала
№2 и снимите ее с распределительного вала.
ST

18231AA010

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО
ВАЛА

ПРИМЕЧАНИЕ:
Также может использоваться КЛЮЧ ЗВЕЗДОЧ-
КИ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (499207100).

7) При помощи специального инструмента за-
крепите звездочку распределительного вала
№1 и снимите ее с распределительного вала.
ST

499207400

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

B: УСТАНОВКА

1) При помощи специального инструмента за-
крепите звездочку распределительного вала
№1 и установите ее на распределительный
вал.

ПРИМЕЧАНИЕ:
При установке не перепутайте левую и правую
звездочки распределительного вала. Они раз-
личаются метками L и R.
ST

499207400

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

Момент затяжки:

78 Нм (8,0 кгс-м, 57,5 фунт-сила-фут)

2) При помощи специального инструмента за-
крепите звездочку распределительного вала
№2 и установите ее на распределительный
вал.
ST

18231AA010

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО
ВАЛА

ПРИМЕЧАНИЕ:
Также может использоваться КЛЮЧ ЗВЕЗДОЧ-
КИ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (499207100).

Момент затяжки:

78 Нм (8,0 кгс-м, 57,5 фунт-сила-фут)

3) Установите датчик положения распредели-
тельного вала. <См. FU(H4SO)-21, УСТАНОВ-
КА, Датчик положения распределительного ва-
ла.>
4) Установите ремень ГРМ. <См. ME(H4SO)-47,
УСТАНОВКА, Ремень ГРМ.>

ME-00250

ST

ME-00251

ST

ME-00251

ST

ME-00250

ST

ME(H4SO)-53

Звездочка распределительного вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

5) Установите крышку ремня ГРМ. <См.
ME(H4SO)-45, УСТАНОВКА, Крышка ремня
ГРМ.>
6) Установите шкив коленчатого вала. <См.
ME(H4SO)-43, УСТАНОВКА, Шкив коленчатого
вала.>
7) Установите клиновидные ремни.
<См. ME(H4SO)-41, УСТАНОВКА, Клиновид-
ный ремень.>

C: ПРОВЕРКА

1) Проверьте зубья звездочки распредели-
тельного вала на предмет чрезмерного износа
и царапин.
2) Убедитесь, что между звездочкой распреде-
лительного вала и шпонкой нет люфта.
3) Проверьте выступ звездочки распредели-
тельного вала, используемый для работы дат-
чика, на предмет повреждений и загрязнений
посторонними веществами.

ME(H4SO)-54

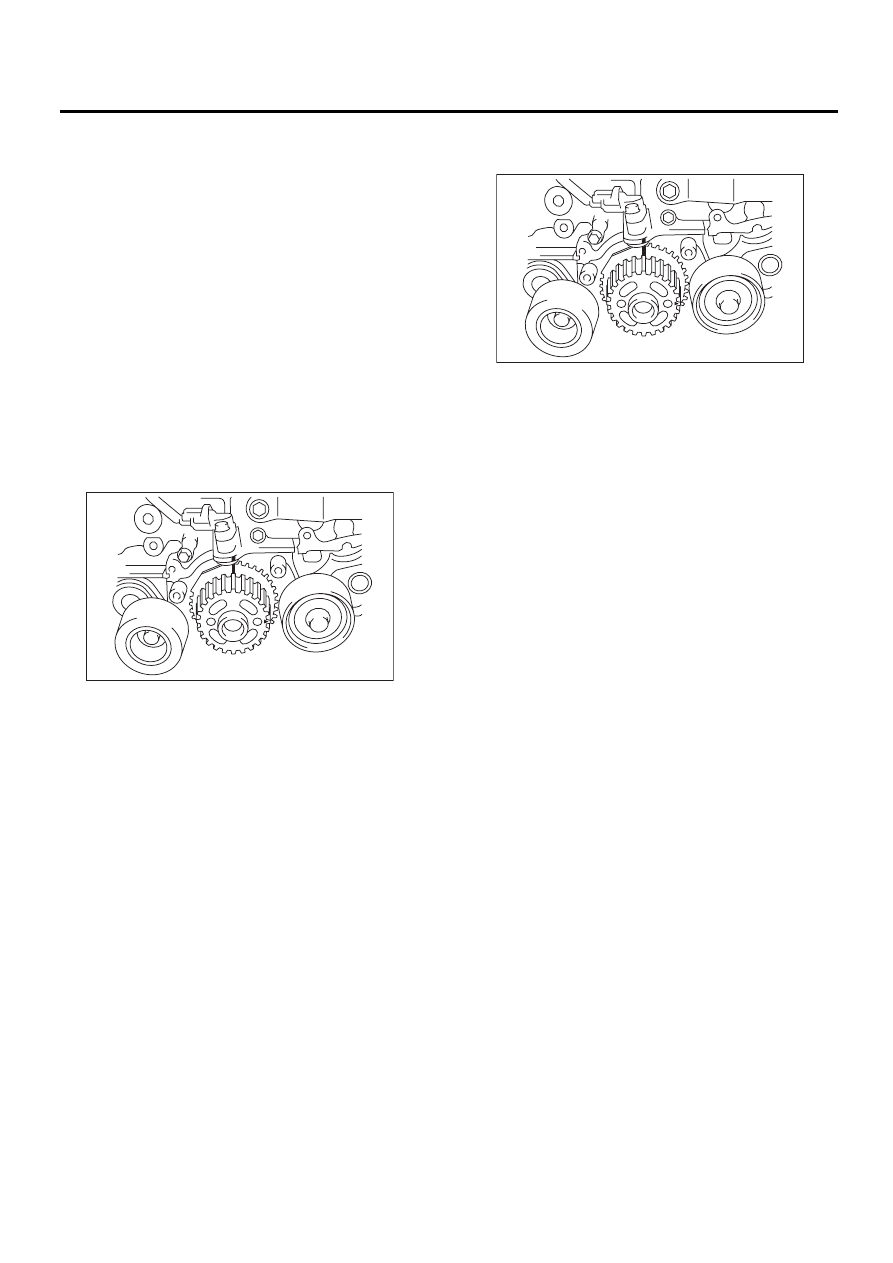

Звездочка коленчатого вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

17.Звездочка коленчатого

вала

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене только одной детали, выполняйте
работы, не снимая двигатель с автомобиля.
1) Снимите клиновидные ремни.
<См. ME(H4SO)-41, СНЯТИЕ, Клиновидный ре-
мень.>
2) Снимите шкив коленчатого вала. <См.
ME(H4SO)-43, СНЯТИЕ, Шкив коленчатого ва-
ла.>
3) Снимите крышку ремня ГРМ.
<См. ME(H4SO)-45, СНЯТИЕ, Крышка ремня
ГРМ.>
4) Снимите ремень ГРМ. <См. ME(H4SO)-46,
СНЯТИЕ, Ремень ГРМ.>
5) Снимите звездочку коленчатого вала.

B: УСТАНОВКА

1) Установите звездочку коленчатого вала.

2) Установите ремень ГРМ. <См. ME(H4SO)-47,
УСТАНОВКА, Ремень ГРМ.>
3) Установите крышку ремня ГРМ.
<См. ME(H4SO)-45, УСТАНОВКА, Крышка рем-
ня ГРМ.>
4) Установите шкив коленчатого вала. <См.
ME(H4SO)-43, УСТАНОВКА, Шкив коленчатого
вала.>
5) Установите клиновидные ремни.
<См. ME(H4SO)-41, УСТАНОВКА, Клиновид-
ный ремень.>

C: ПРОВЕРКА

1) Проверьте зубья звездочки коленчатого ва-
ла на предмет чрезмерного износа и царапин.
2) Убедитесь, что между звездочкой коленча-
того вала и шпонкой нет люфта.
3) Проверьте выступ звездочки коленчатого
вала, используемый для работы датчика, на
предмет повреждений и загрязнений посторон-
ними веществами.

ME-00103

ME-00103

ME(H4SO)-55

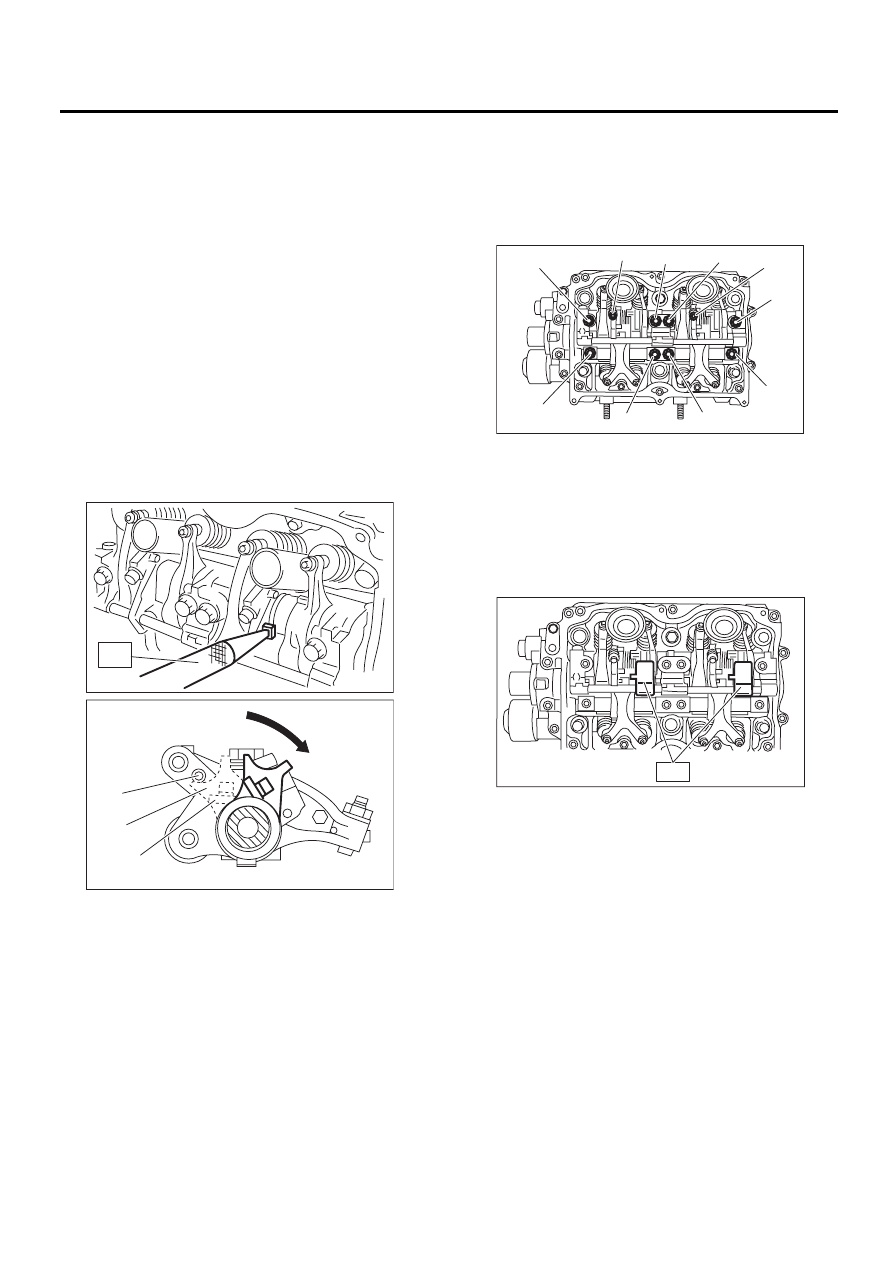

Узел коромысел клапанов

МЕХАНИЧЕСКАЯ ЧАСТЬ

18.Узел коромысел клапанов

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене только одной детали, выполняйте
работы, не снимая двигатель с автомобиля.
Подготовительные процедуры приведены в раз-
деле “Клапанный зазор”. <См. ME(H4SO)-31,
Клапанный зазор.>
1) Снимите высоковольтный провод.
2) Отсоедините шланг вентиляции картера и
снимите клапанную крышку.
3) Снимите узел коромысел клапанов.

(1) При помощи специального инструмента
поверните стопор пружины в направлении,
показанном на рисунке стрелкой, и снимите
его с регулировочного штифта.

ST

18258AA000

ПРИСПОСОБЛЕНИЕ
ДЛЯ УСТАНОВКИ ПРУ-
ЖИН

(2) Отверните болты от (а) до (j) в алфавит-
ном порядке.

ПРИМЕЧАНИЕ:
Оставьте два или три витка резьбы болтов (i) и
(j) завернутыми, чтобы удерживать узел коро-
мысел клапанов.

(3) Снимите узел коромысел клапанов.

ПРИМЕЧАНИЕ:
Установите специальный инструмент в поло-
жение, показанное на приведенном ниже ри-
сунке и снимите узел коромысел впускных кла-
панов.
ST

18354AA000

ДЕРЖАТЕЛЬ КОРОМЫ-
СЕЛ КЛАПАНОВ

B: УСТАНОВКА

1) Установите узел коромысел клапанов.

(1) Временно затяните болты с одинаковым
усилием в алфавитном порядке, как пока-
зано на рисунке.

ПРИМЕЧАНИЕ:
• Не производите временную затяжку болтов
(i) и (j).

(A) Регулировочный штифт

(B) Стопор пружины

(C) Пружина

ME-02704

ST

ME-02744

(C)

(B)

(A)

(d)

(a)

(j)

(h)

(b)

(f)

(c)

(i)

(g)

(e)

ME-02975

ME-02794

ST
