ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

1. Общие сведения

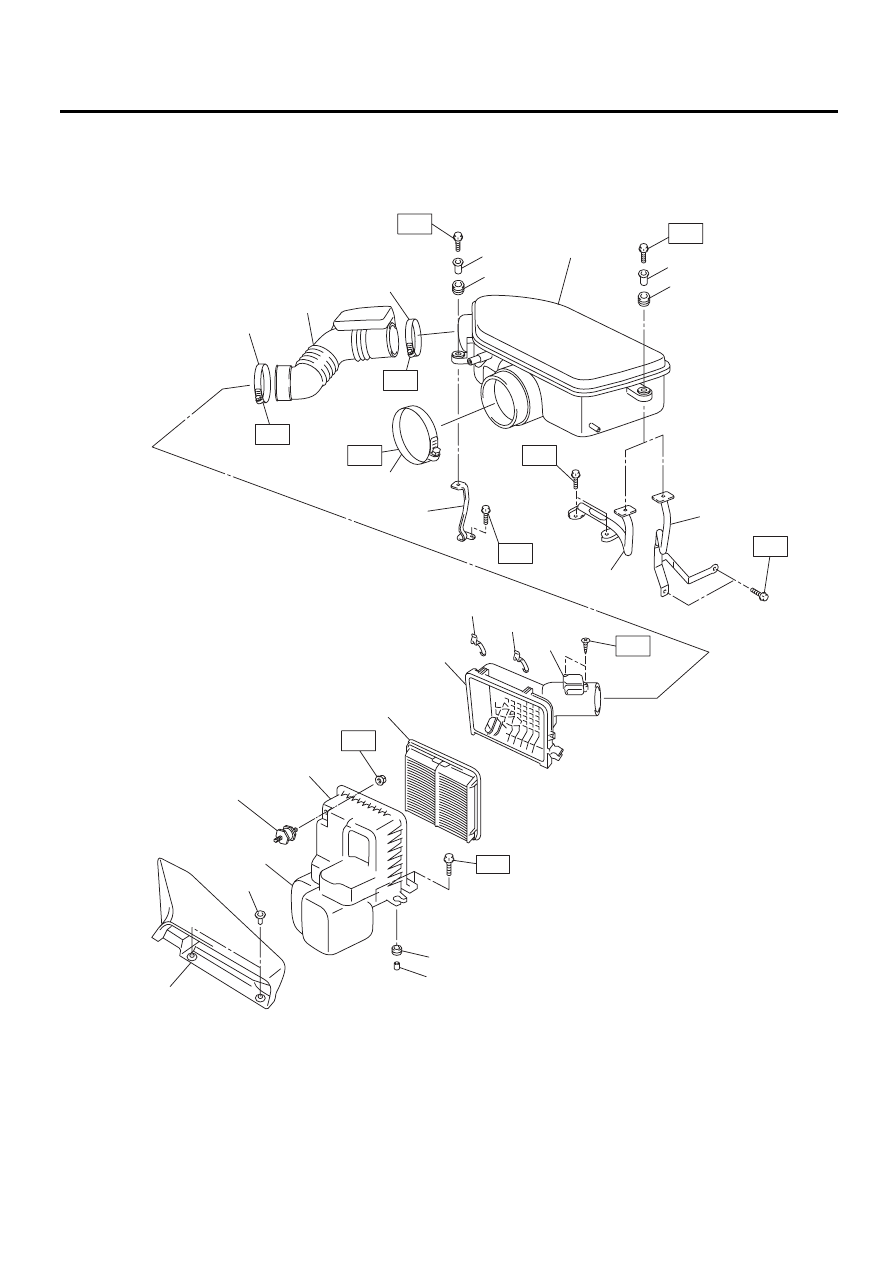

A: УЗЕЛ

(19)

(18)

(15)

(10)

(12)

T1

(6)

(5)

(16)

(17)

T3

T3

T3

T2

(7)

(4)

(3)

(2)

(1)

(13)

(14)

(13)

T2

(14)

T4

T4

T4

T5

(20)

(11)

IN-02328

(9)

(21)

(8)

T6

(9)

IN(H4SO)-3

Общие сведения

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

B: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

(1)

Воздухозаборный короб

(11)

Впускной соединительный
патрубок

(21) Датчик массового расхо-

да и температуры впуска-
емого воздуха

(2)

Фиксатор

(12)

Хомут

(3)

Резонаторная камера

(13)

Подушка





(4)

Корпус воздушного фильтра (передняя
часть)

(14)

Распорная втулка

Момент затяжки: Нм (кгс-м,
фунт-сила-фут)

(5)

Распорная втулка

(15)

Воздухозаборная камера

T1: 6 (0,6, 4,4)

(6)

Подушка

(16)

Стойка левая (модель МТ)

T2: 6,5 (0,66, 4,8)

(7)

Фильтрующий элемент воздушного фильтра

(17)

Стойка левая (модель АТ)

T3: 16 (1,6, 11,8)

(8)

Корпус воздушного фильтра (задняя часть)

(18)

Хомут

T4: 3 (0,3, 2,2)

(9)

Зажим

(19)

Стойка правая

T5: 7,5 (0,76, 5,5)

(10)

Хомут

(20)

Подушка

T6: 1 (0,1, 0,7)

IN(H4SO)-4

Фильтрующий элемент воздушного фильтра

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

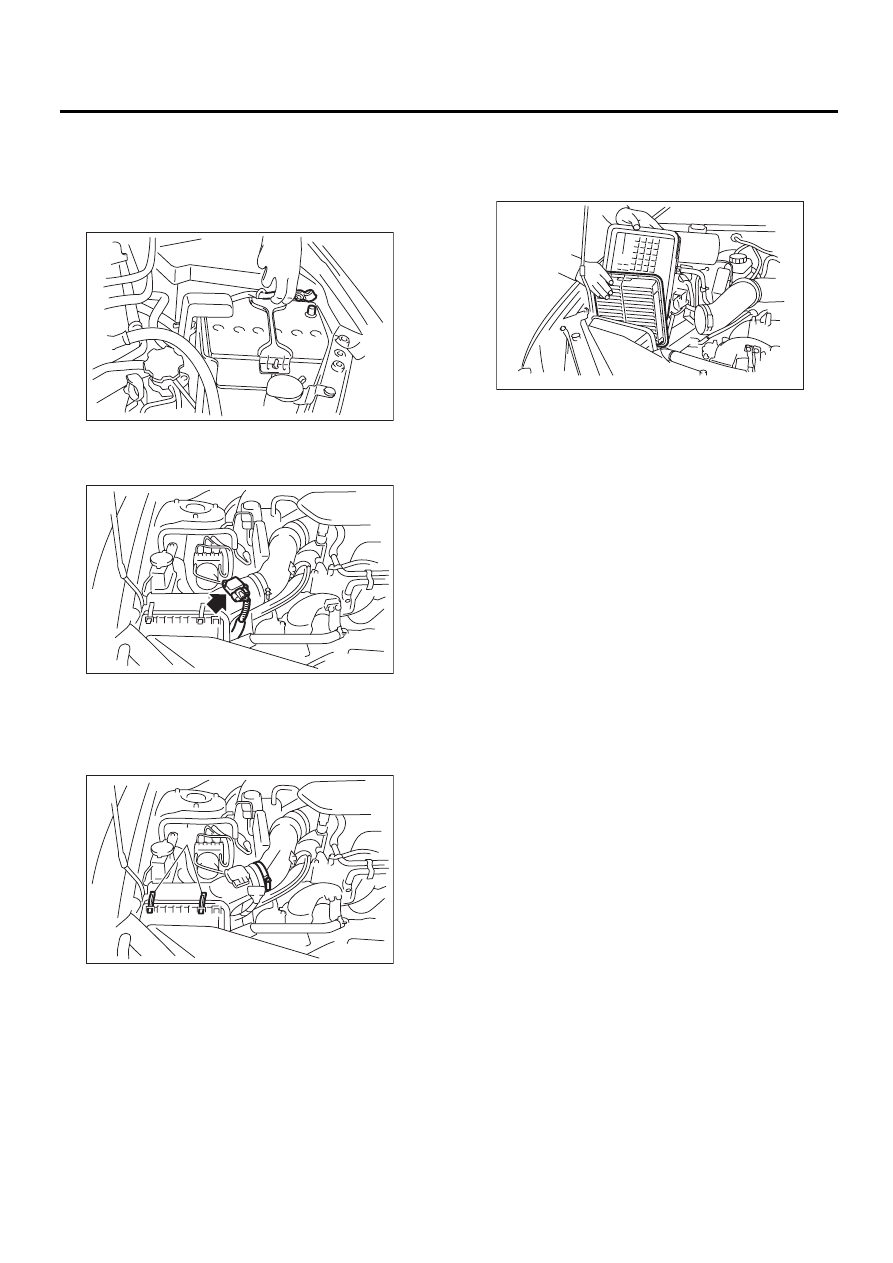

2. Фильтрующий элемент

воздушного фильтра

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем от датчика массового
расхода воздуха и температуры впускаемого
воздуха.

3) Ослабьте хомут (A), соединяющий корпус
воздушного фильтра и впускной соединитель-
ный патрубок.
4) Снимите зажимы (В), крепящие верхнюю
часть корпуса воздушного фильтра.

5) Вытяните корпус воздушного фильтра (за-
днюю часть) в сторону задней части автомоби-
ля, и снимите фильтрующий элемент воздуш-
ного фильтра.

ПРИМЕЧАНИЕ:
Будьте осторожны, к нижней части корпуса
воздушного фильтра (сзади) прикреплен шланг
усилителя рулевого управления.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Обязательно используйте при замене толь-
ко оригинальные фильтрующие элементы
воздушного фильтра SUBARU, подходящие
для данного типа двигателя. В противном
случае, это может негативно сказаться на
рабочих характеристиках двигателя.

ПРИМЕЧАНИЕ:
• Убедитесь в отсутствии посторонних ве-
ществ в корпусе воздушного фильтра.
• Вставьте нижний язычок корпуса и застегни-
те зажим.

C: ПРОВЕРКА

Замените при сильном повреждении или за-
грязнении.

IN-00203

IN-00204

IN-00205

(A)

(B)

IN-00206

IN(H4SO)-5

Корпус воздушного фильтра

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

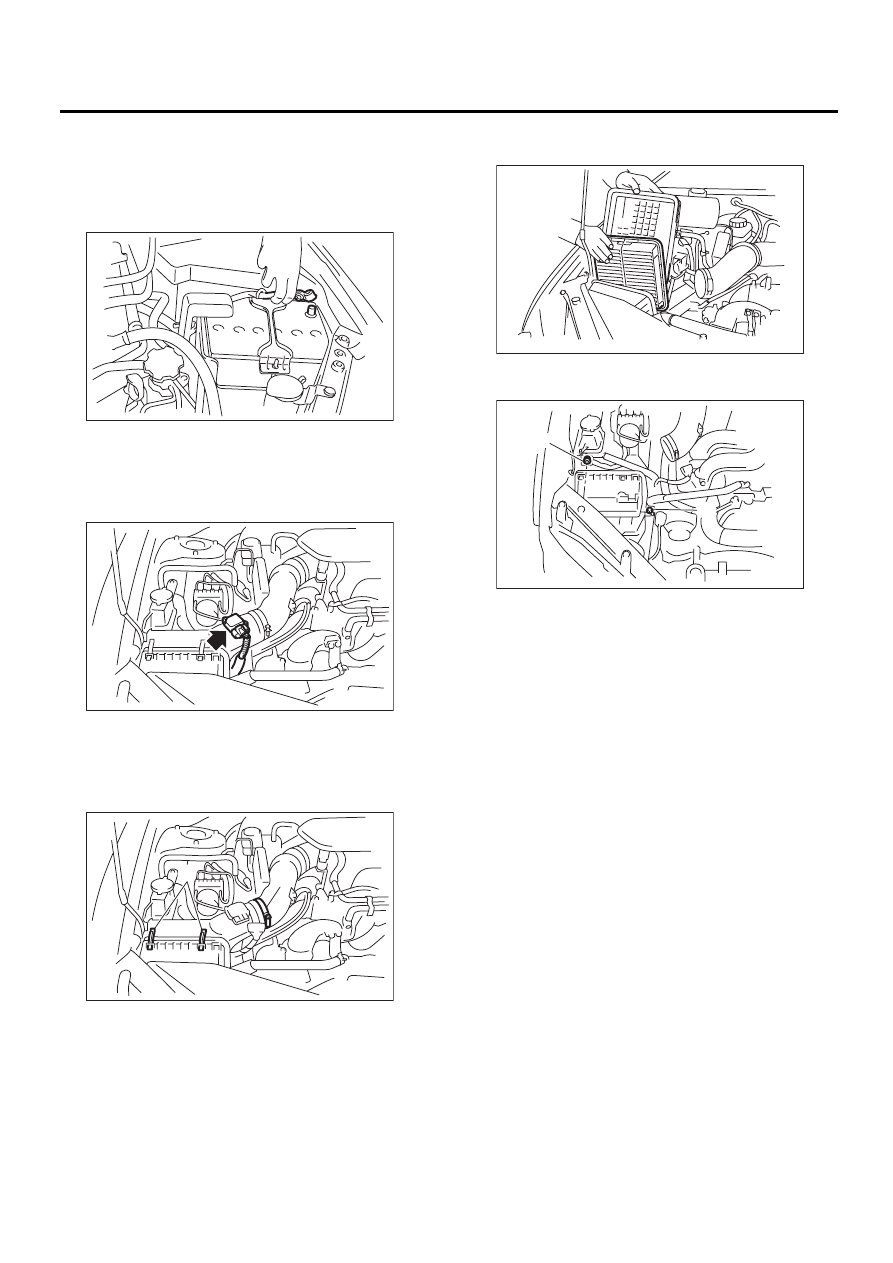

3. Корпус воздушного

фильтра

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите воздухозаборный короб. <См.
IN(H4SO)-8, СНЯТИЕ, Воздухозаборный короб.>
3) Отсоедините разъем от датчика массового
расхода воздуха и температуры впускаемого
воздуха.

4) Ослабьте хомут (A), соединяющий корпус
воздушного фильтра и впускной соединитель-
ный патрубок.
5) Снимите зажимы (В), крепящие верхнюю
часть корпуса воздушного фильтра.

6) Снимите корпус воздушного фильтра (за-
днюю часть) и фильтрующий элемент.

7) Отверните болт (A) и гайку (B), крепящие
корпус воздушного фильтра к кузову.

8) Снимите корпус воздушного фильтра (пере-
днюю часть).

IN-00203

IN-00204

IN-00205

(A)

(B)

IN-00206

IN-02216

(B)

(A)
