IN(H4SO)-6

Корпус воздушного фильтра

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Болт (A)

6 Нм (0,6 кгс-м, 4,4 фунт-сила-фут)

Гайка (B)

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Вставьте нижний язычок корпуса и застегните
зажим.

C: ПРОВЕРКА

Проверьте на предмет наличия трещин и ос-
лабленных соединений.

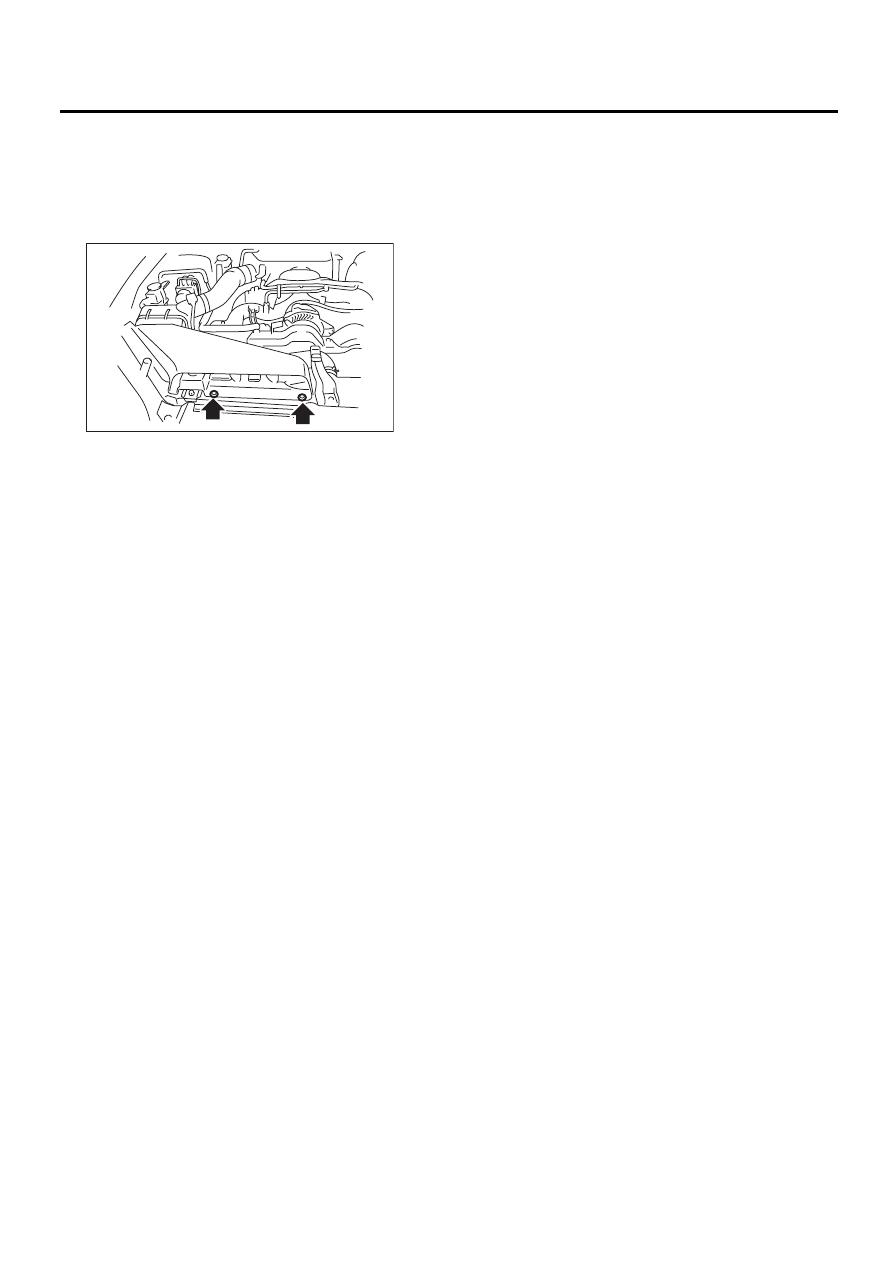

IN-02216

(B)

(A)

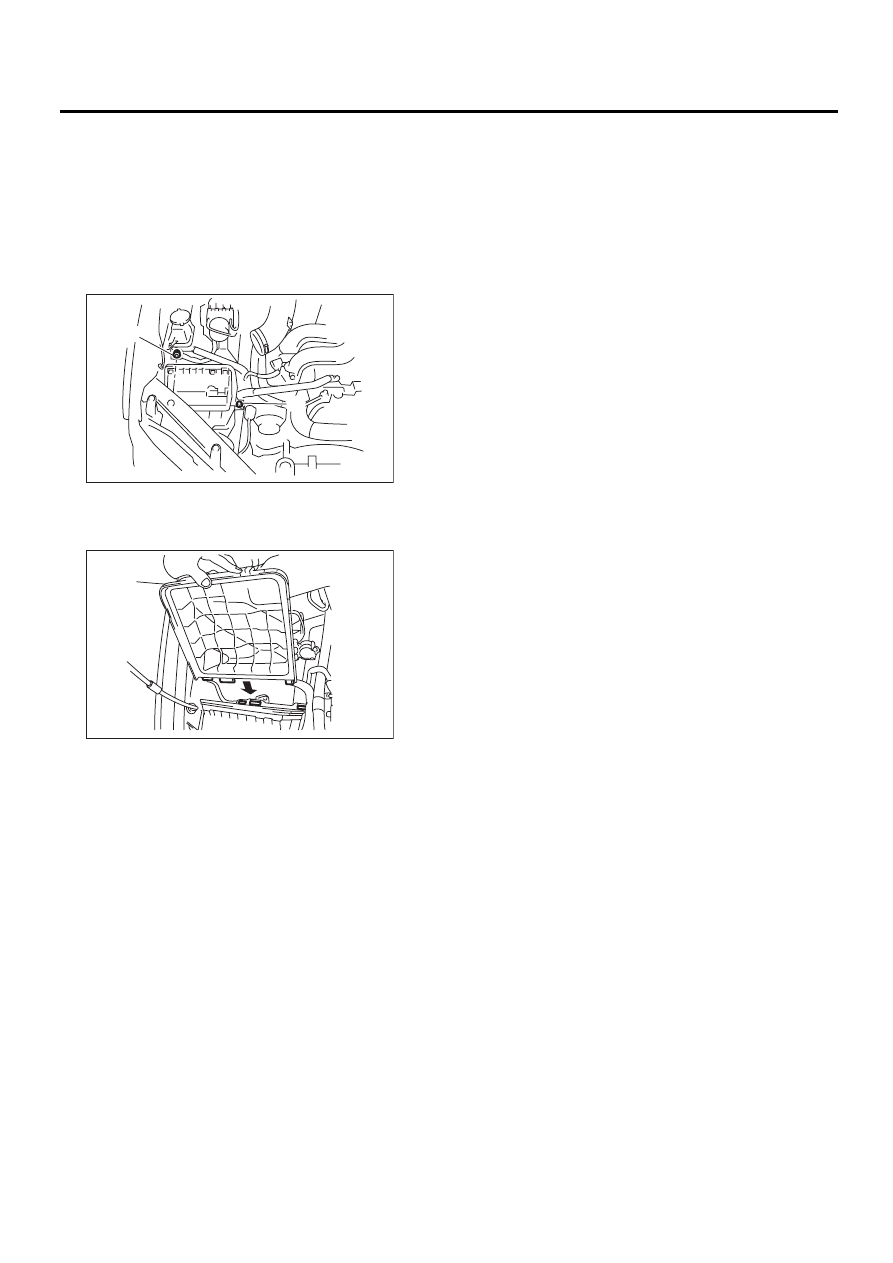

IN-00207

IN(H4SO)-7

Воздухозаборная камера

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

4. Воздухозаборная камера

A: СНЯТИЕ

1) Ослабьте хомут (A), который соединяет воз-
духозаборную камеру с корпусом дроссельной
заслонки.
2) Ослабьте хомут (В), который соединяет
впускной соединительный патрубок с воздухо-
заборной камерой с корпусом дроссельной за-
слонки.
3) Отверните болты (C), которые крепят возду-
хозаборную камеру к стойкам.

4) Отсоедините шланги отвода картерных га-
зов и снимите воздухозаборную камеру.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Хомут (А), (В)

3 Нм (0,3 кгс-м, 2,2 фунт-сила-фут)

Болт (C)

6,5 Нм (0,66 кгс-м, 4,8 фунт-сила-фут)

C: ПРОВЕРКА

1) Проверьте на предмет наличия трещин и ос-
лабленных соединений.
2) Проверьте на предмет отсутствия посторон-
них предметов в воздухозаборной камере.

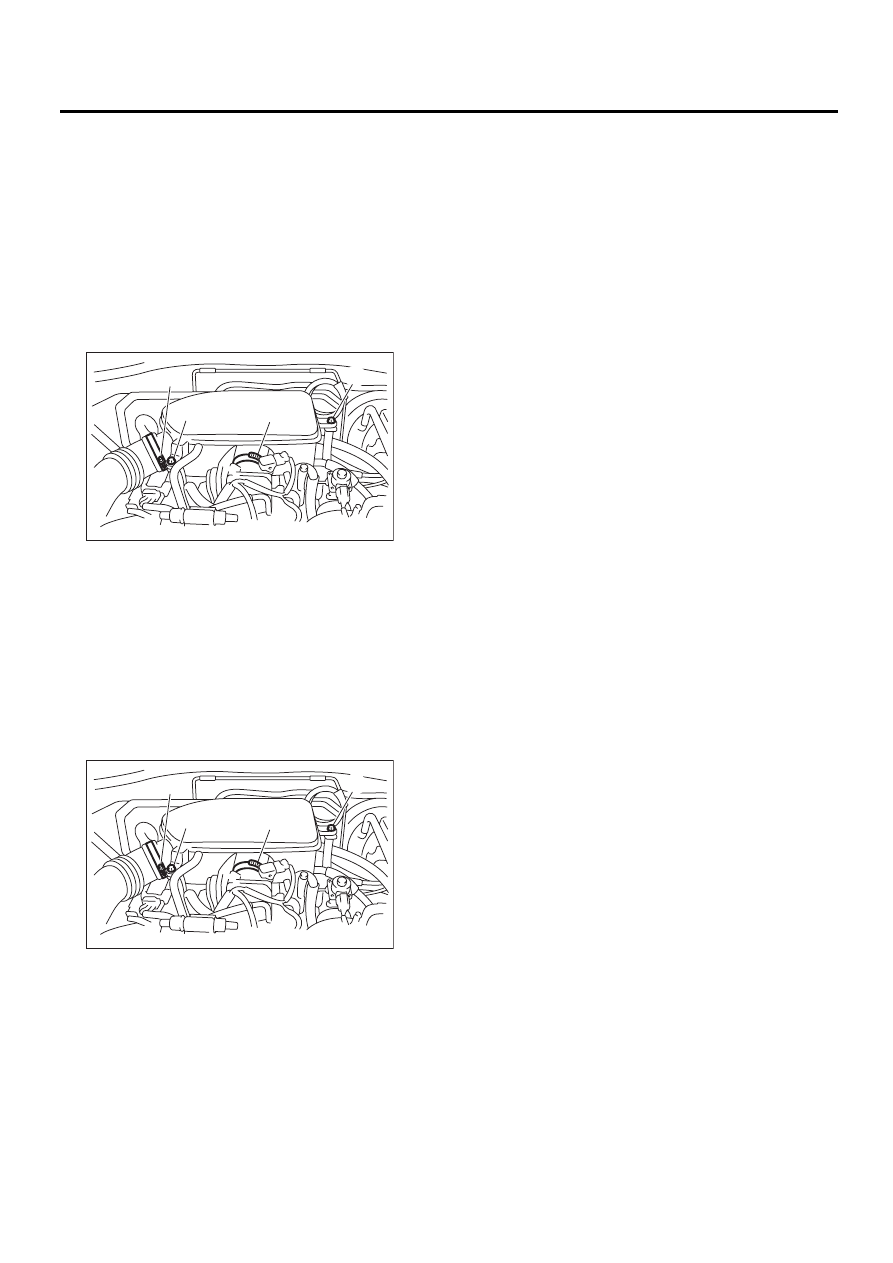

IN-02330

(C)

(A)

(B)

(C)

IN-02330

(C)

(A)

(B)

(C)

IN(H4SO)-8

Воздухозаборный короб

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

5. Воздухозаборный короб

A: СНЯТИЕ

1) Снимите фиксаторы, которые крепят возду-
хозаборный короб на передней части кузова.
2) Снимите воздухозаборный короб.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Проверьте на предмет наличия трещин и ос-
лабленных соединений.
2) Проверьте на предмет отсутствия посторон-
них предметов в воздухозаборном коробе.

IN-00210

IN(H4SO)-9

Резонаторная камера

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

6. Резонаторная камера

A: СНЯТИЕ

Резонаторная камера и корпус воздушного
фильтра объединены в единый блок, поэтому,
обратитесь к разделу “Корпус воздушного
фильтра”, в котором приведена процедура сня-
тия. <См. IN(H4SO)-5, СНЯТИЕ, Корпус воздуш-
ного фильтра.>

B: УСТАНОВКА

Резонаторная камера и корпус воздушного
фильтра объединены в единый блок, поэтому,
обратитесь к разделу “Корпус воздушного
фильтра”, в котором приведена процедура ус-
тановки. <См. IN(H4SO)-6, УСТАНОВКА, Корпус
воздушного фильтра.>

C: ПРОВЕРКА

Проверьте на предмет наличия трещин и ос-
лабленных соединений.
