EC(H4SO)-4

Задний каталитический нейтрализатор

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

3. Задний каталитический

нейтрализатор

A: СНЯТИЕ

Задний каталитический нейтрализатор интег-
рирован в центральную выхлопную трубу. Об-
ратитесь к разделу “Центральная выхлопная
труба” в котором приведена процедура снятия.
<См. EX(H4SO)-7, СНЯТИЕ, Центральная вы-
хлопная труба.>

B: УСТАНОВКА

Задний каталитический нейтрализатор интегри-
рован в центральную выхлопную трубу. Обрати-
тесь к разделу “Центральная выхлопная труба”
в котором приведена процедура установки.
<См. EX(H4SO)-7, УСТАНОВКА, Центральная
выхлопная труба.>

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Проверьте на предмет отверстий или нали-
чия ржавчины.

EC(H4SO)-5

Клапан рециркуляции выхлопных газов

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

4. Клапан рециркуляции

выхлопных газов

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Обратитесь к разделу “Клапан рециркуляции
выхлопных газов”, в котором приведены проце-
дуры снятия и установки. <См. FU(H4SO)-26,
Клапан рециркуляции выхлопных газов.>

EC(H4SO)-6

Адсорбер

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

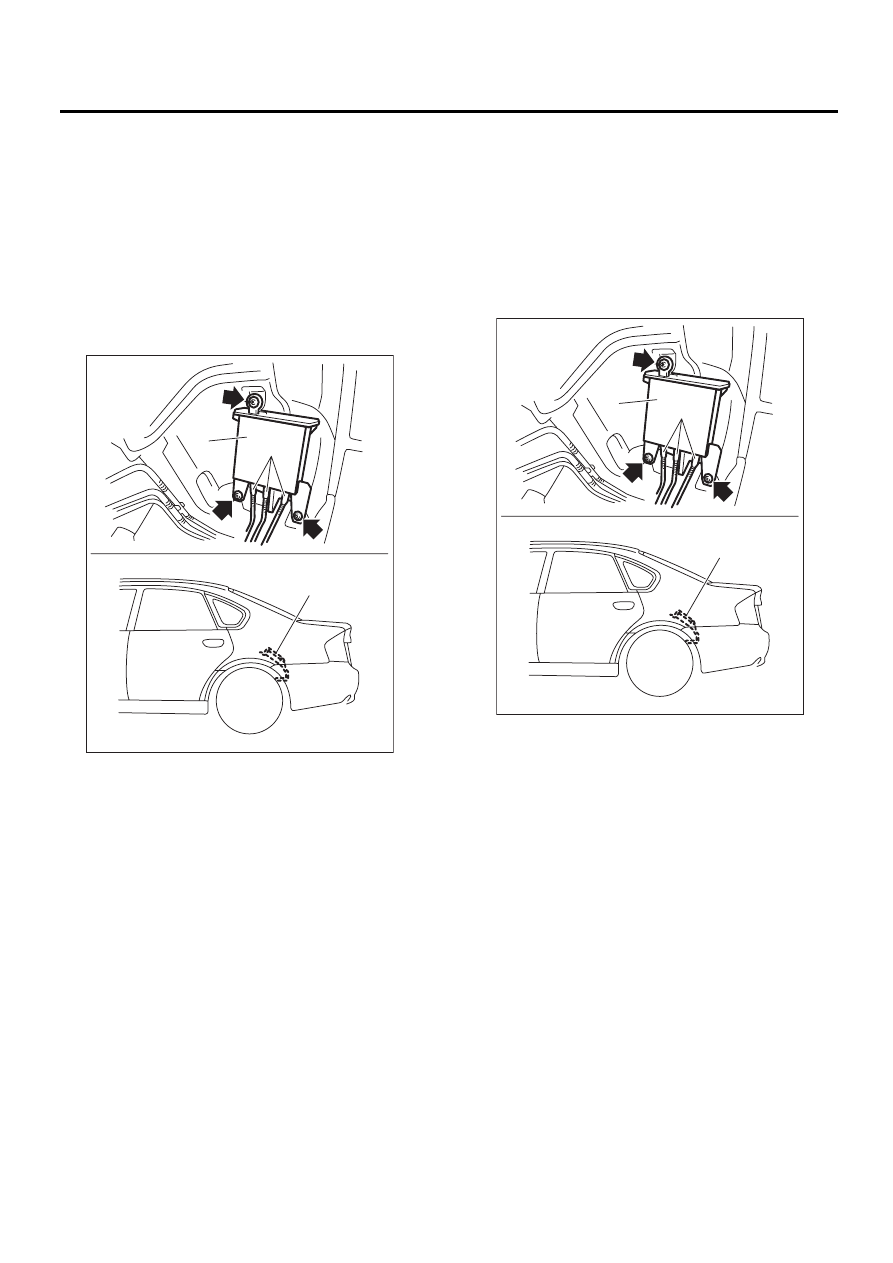

5. Адсорбер

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Снимите левое заднее колесо.
4) Снимите левый задний брызговик.
5) Снимите щиток. (Для моделей, оснащенных
щитком)
6) Отсоедините быстроразъемный соедини-
тель (A).
7) Снимите адсорбер (B) с кузова.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Проверьте, нет ли повреждений и грязи на быс-
троразъемном соединителе. При необходимос-
ти, очистите сопряженную поверхность трубки.

Момент затяжки:

8,3 Нм (0,85 кгс-м, 6,1 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния адсорбера и шлангов адсорбера.

EC-02027

(B)

(B)

(A)

EC-02027

(B)

(B)

(A)

EC(H4SO)-7

Электромагнитный клапан управления продувкой адсорбера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

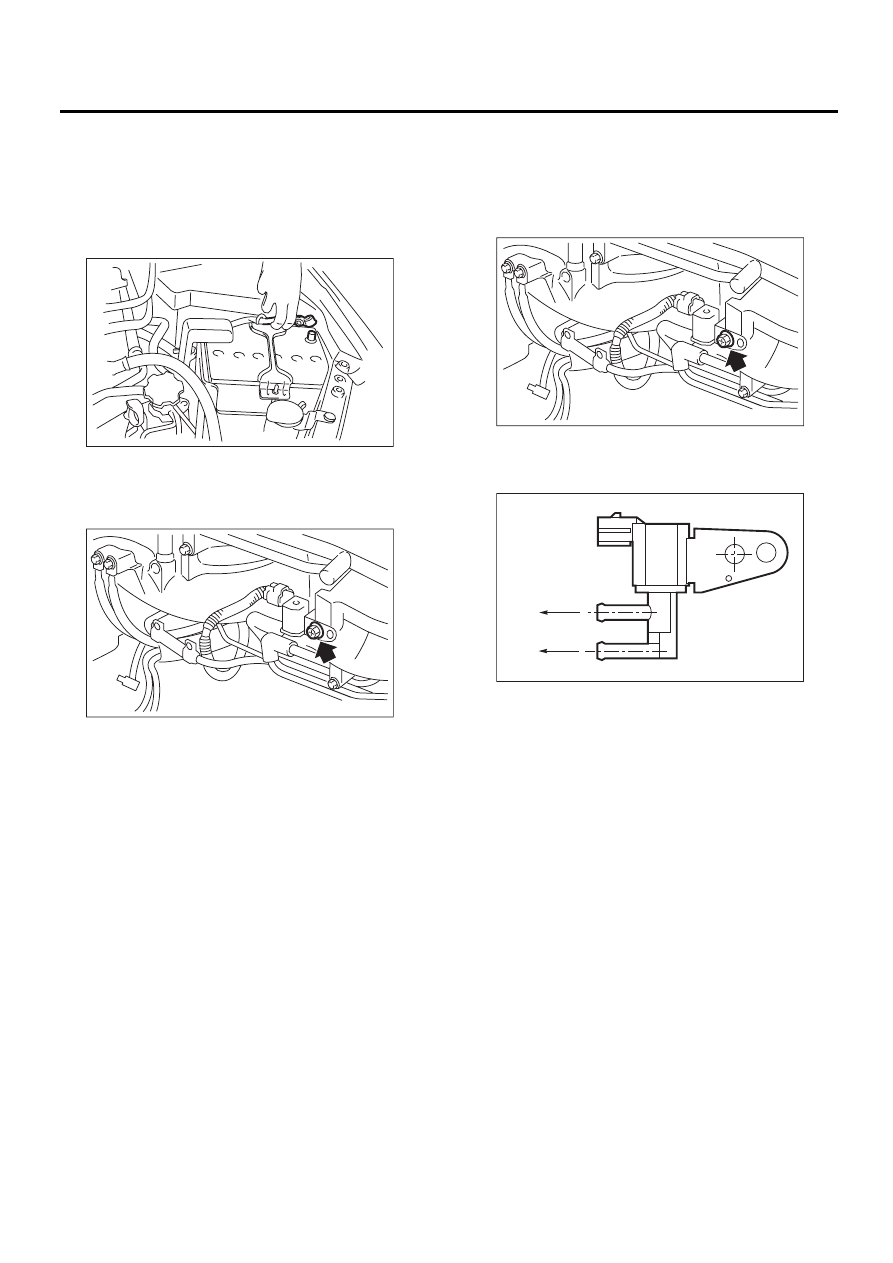

6. Электромагнитный клапан

управления продувкой
адсорбера

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем и шланги от электро-
магнитного клапана управления продувкой ад-
сорбера, затем снимите электромагнитный
клапан управления продувкой адсорбера.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Присоедините шланг отвода паров топлива,
как показано на рисунке.

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния шлангов.

IN-00203

EC-02312

(A) К топливной трубке (магистраль отвода паров

топлива)

(B) К впускному коллектору

EC-02312

(B)

(A)

EC-02254
