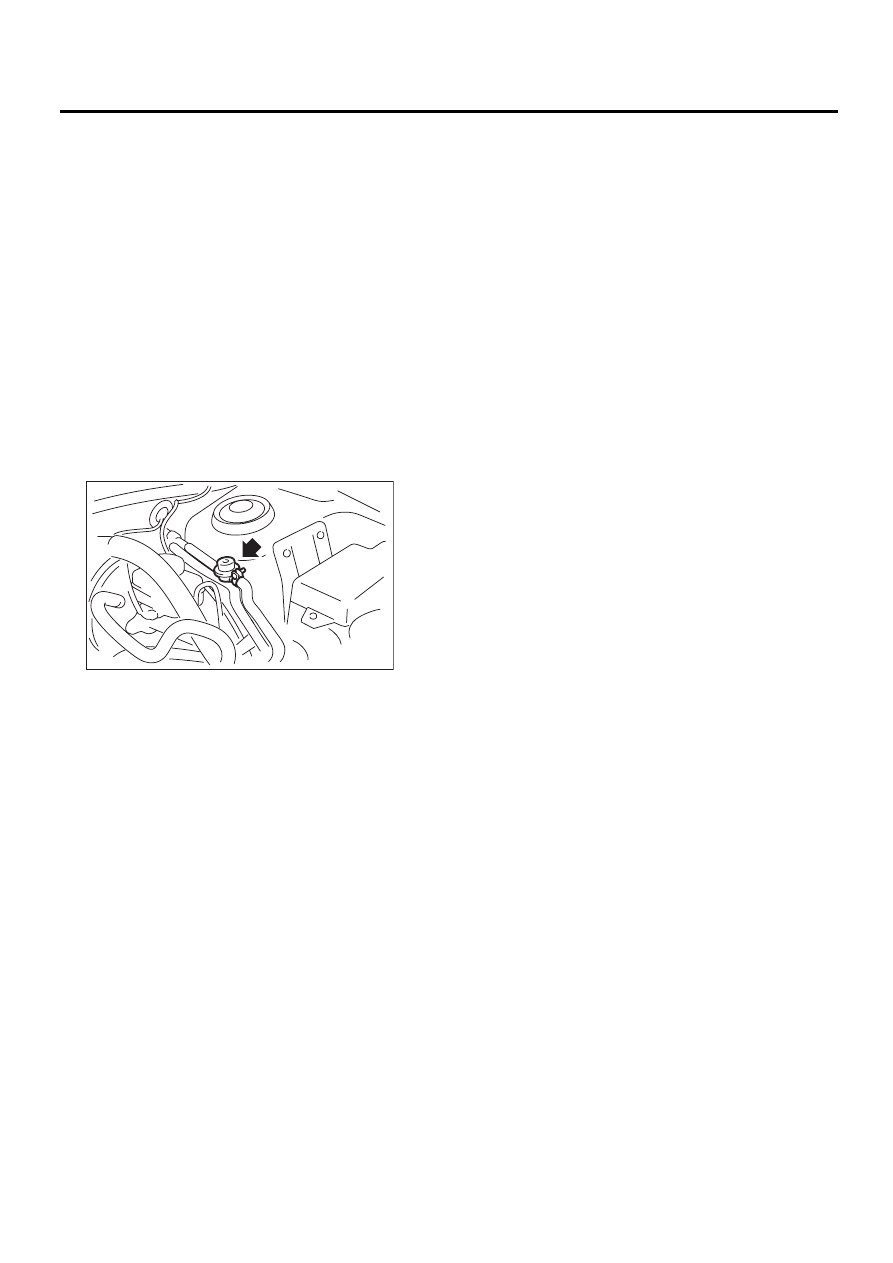

FU(H4SO)-56

Регулятор давления топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

28.Регулятор давления

топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топли-
во.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.
1) Снимите давление в топливной системе.
<См. FU(H4SO)-40, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Снимите регулятор давления топлива с ма-
гистрали подачи топлива.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

1,25 Нм (0,13 кгс-м, 0,94 фунт-сила-фут)

FU-02870

FU(H4SO)-57

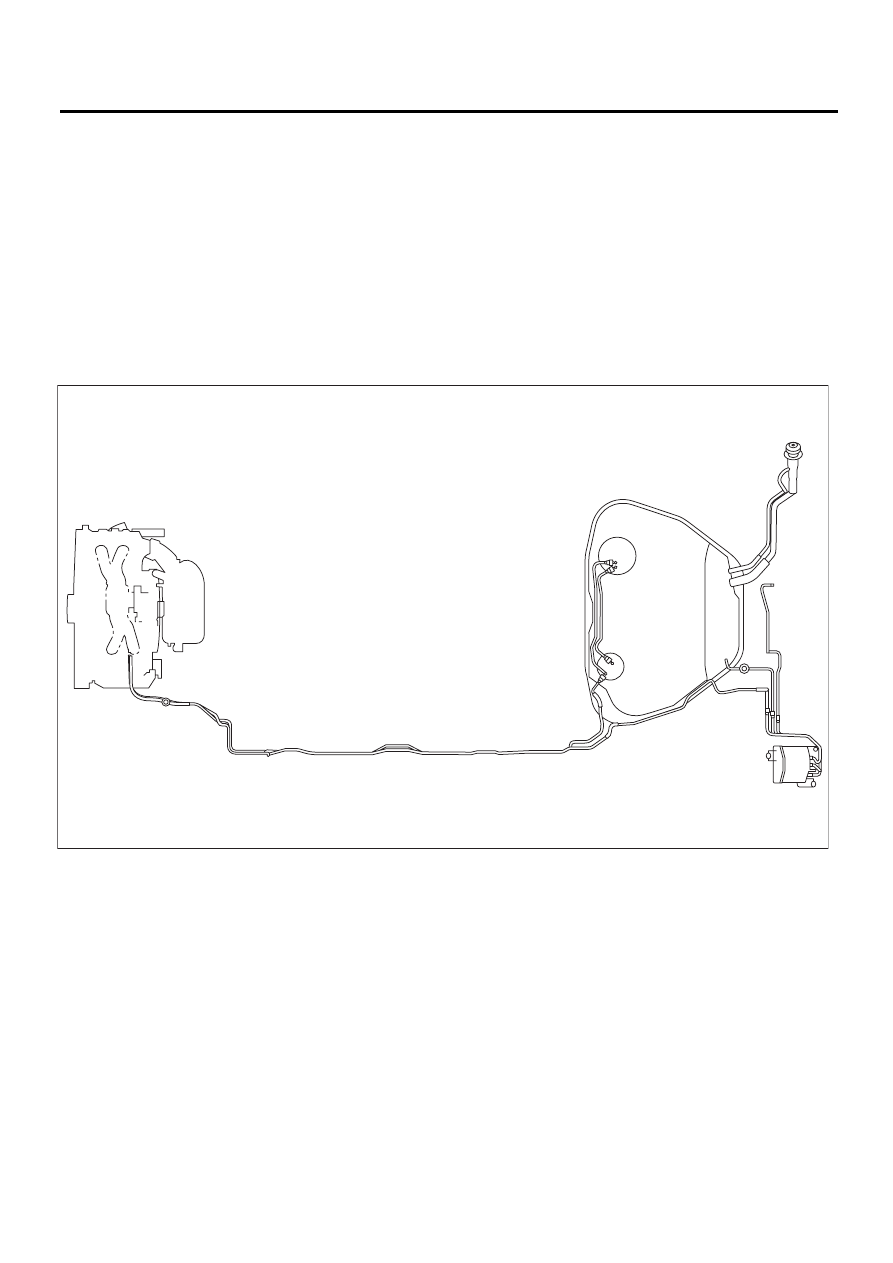

Магистрали подачи топлива и отвода паров топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

29.Магистрали подачи топлива и отвода паров топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗАПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Снимите давление в топливной системе. <См. FU(H4SO)-40, СНЯТИЕ ДАВЛЕНИЯ В ТОПЛИВНОЙ
СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
3) Откройте лючок заправочной горловины и снимите крышку с горловины.
4) Снимите напольный коврик. <См. EI-76, СНЯТИЕ, Напольный коврик.>
5) Отсоедините шланги и трубки подачи топлива, затем шланги и трубки отвода паров топлива.

FU-03384

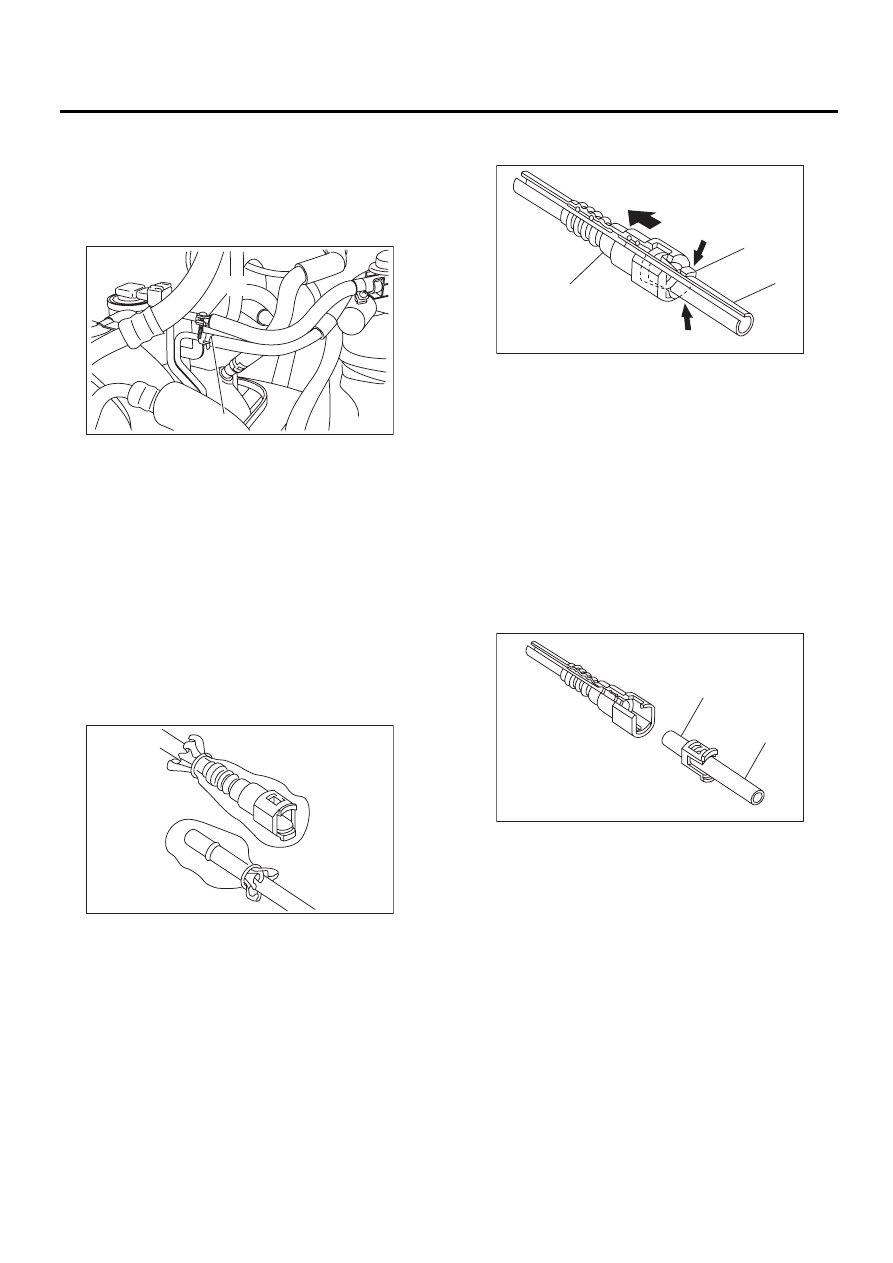

FU(H4SO)-58

Магистрали подачи топлива и отвода паров топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

6) В моторном отсеке отсоедините шланги по-
дачи топлива и шланг отвода паров топлива.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.

7) Поднимите автомобиль на подъемнике.
8) Снимите топливный бак. <См. FU(H4SO)-42,
СНЯТИЕ, Топливный бак.> <См. FU(H4SO)-42,
СНЯТИЕ, Топливный бак.>
9) Отсоедините быстроразъемный соедини-
тель топливной магистрали.

(1) Очистите трубку и соединитель, если
они загрязнены.
(2) Во избежание повреждения или попада-
ния инородных веществ в трубки и соедини-
тели, оберните их полиэтиленовыми паке-
тами и т.п.

(3) Удерживая соединитель (A), сдвиньте
вниз фиксатор (B).

(4) Извлеките соединитель (A) из фиксато-
ра (B).

B: УСТАНОВКА

1) Соедините быстроразъемный соединитель
на магистрали подачи топлива.

ОСТОРОЖНО:
Будьте осторожны, чтобы не повредить и не
загрязнить соединители. При необходимос-
ти, очистите поверхность трубки.

ПРИМЕЧАНИЕ:
Используйте новый фиксатор.

(1) Установите новый фиксатор (B) на со-
единитель (A).

(A) Шланг подачи топлива

(B) Шланг отвода паров топлива

(A)

(B)

FU-02784

FU-01333

(A) Соединитель

(B) Фиксатор

(C) Трубка

(A) Сопряженная поверхность

(B) Трубка

( A )

( B )

( C )

FU-00124

( A )

( B )

FU-00125

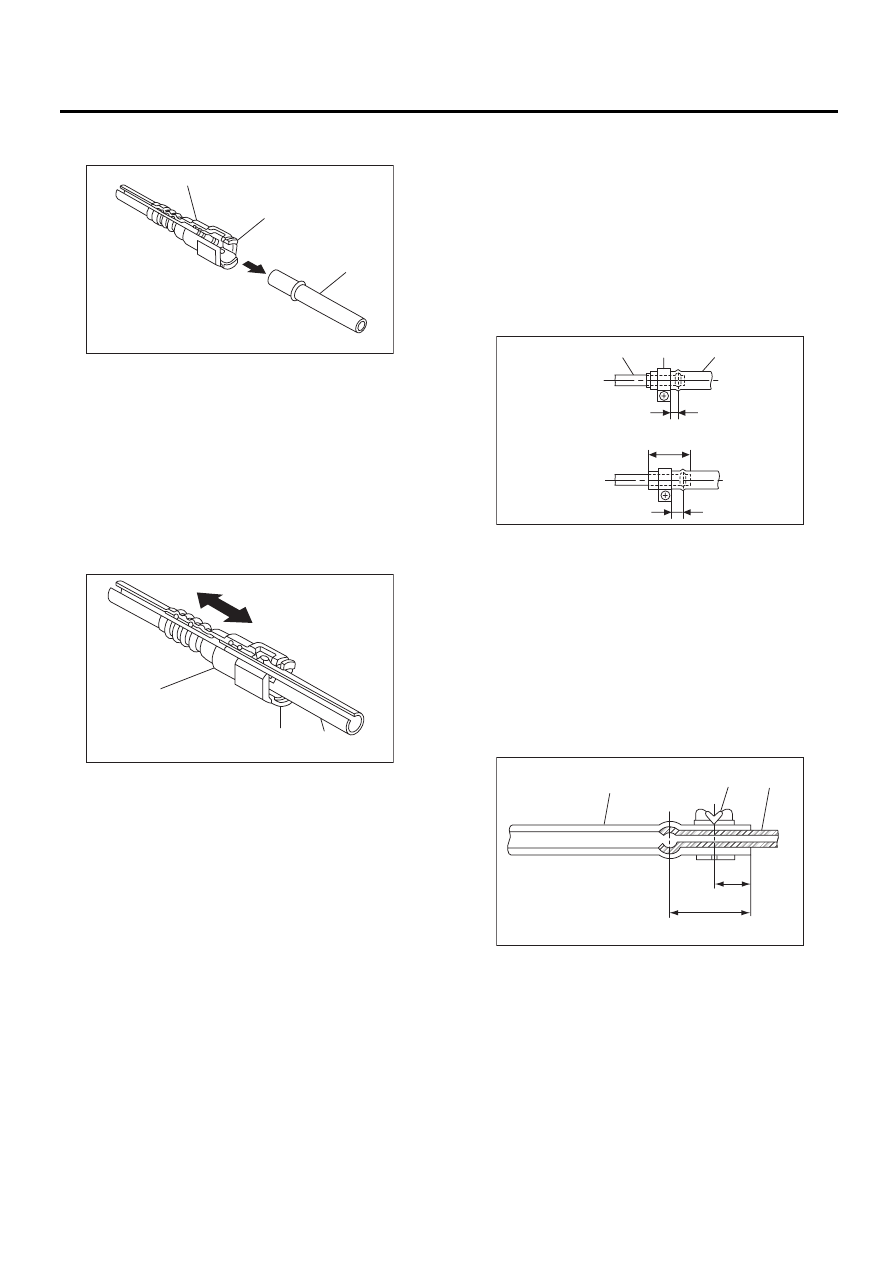

FU(H4SO)-59

Магистрали подачи топлива и отвода паров топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(2) Полностью вставьте трубку в соедини-
тель.

ОСТОРОЖНО:
• Потяните соединитель, чтобы убедиться
в надежном соединении.
• Убедитесь, что обе защелки фиксатора
встали на свое место в соединителе.
• Внимательно проверьте шланги и их со-
единения на предмет утечек топлива.

2) Подсоедините шланг подачи топлива к труб-
ке с перекрытием в 20 — 25 мм (0,79 —
0,98 дюйма).
Тип А: Когда длина вставки указана.
Тип В: Когда длина вставки не указана.

L1: 2,5

±

1,5 мм (0,098

±

0,059 дюйма)

L2: 22,5

±

2,5 мм (0,886

±

0,098 дюйма)

ОСТОРОЖНО:
Внимательно проверьте шланги и их соеди-
нения на предмет утечек топлива.

3) Подсоедините шланг отвода паров топлива
к трубке с перекрытием в 15 — 20 мм (0,59 —
0,79 дюйма).

Шланг отвода паров топлива

L = 17,5

±

2,5 мм (0,689

±

0,098 дюйма)

C: ПРОВЕРКА

1) Убедитесь в отсутствии трещин на топлив-
ных трубках и шлангах.
2) Убедитесь, что соединения топливных тру-
бок и топливных шлангов надежно затянуты.

(A) Соединитель

(B) Фиксатор

(C) Трубка

(A) Соединитель

(B) Фиксатор

(C) Трубка

( A )

( B )

( C )

FU-00126

( A )

( B )

( C )

FU-00127

(1) Тип А

(2) Тип В

(3) Трубка

(4) Хомут

(5) Шланг

(1) Шланг

(2) Зажим

(3) Трубка

FU-03390

(3)

(4)

(5)

L2

(1)

(2)

L1

L1

(1)

(2)

L/2

L

(3)

FU-00129
