FU(H4SO)-52

Датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

25.Датчик уровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

ПРИМЕЧАНИЕ:

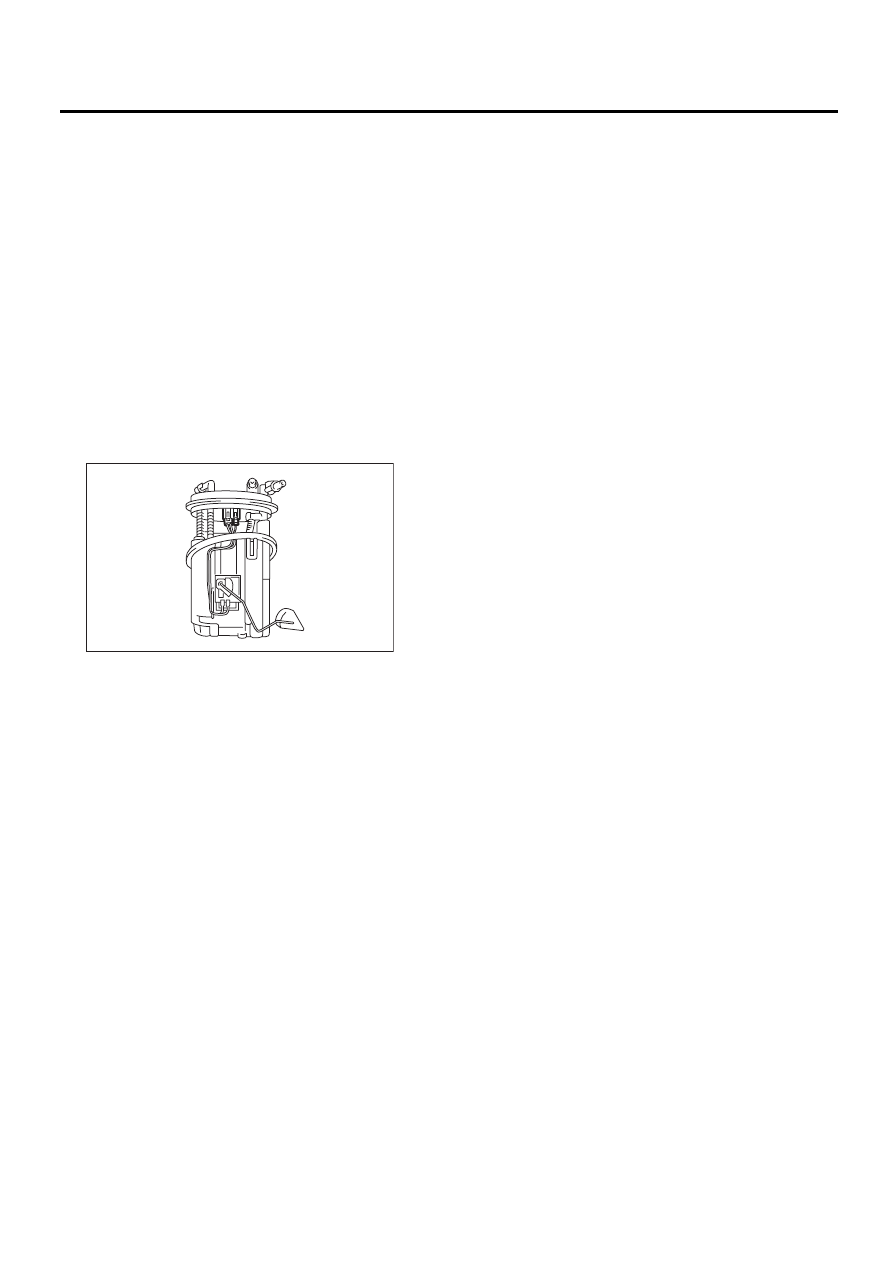

Датчик уровня топлива встроен в узел топлив-
ного насоса.
1) Снимите узел топливного насоса.
<См. FU(H4SO)-50, СНЯТИЕ, Топливный на-
сос.>
2) Отсоедините разъем от кронштейна топлив-
ного насоса.

3) Снимите датчик уровня топлива.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

FU-01142

FU(H4SO)-53

Вспомогательный датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

26.Вспомогательный датчик

уровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Если указатель уровня топлива показы-
вает, что топливный бак заполнен более
чем на 2/3, то чтобы не пролить топливо, пе-
ред началом работы необходимо слить топ-
ливо.
1) Снимите давление в топливной системе.
<См. FU(H4SO)-40, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Слейте топливо из топливного бака.
<См. FU(H4SO)-40, СЛИВ ТОПЛИВА (ПРИ ПО-
МОЩИ SUBARU SELECT MONITOR), ПРОЦЕ-
ДУРА, Топливо.>

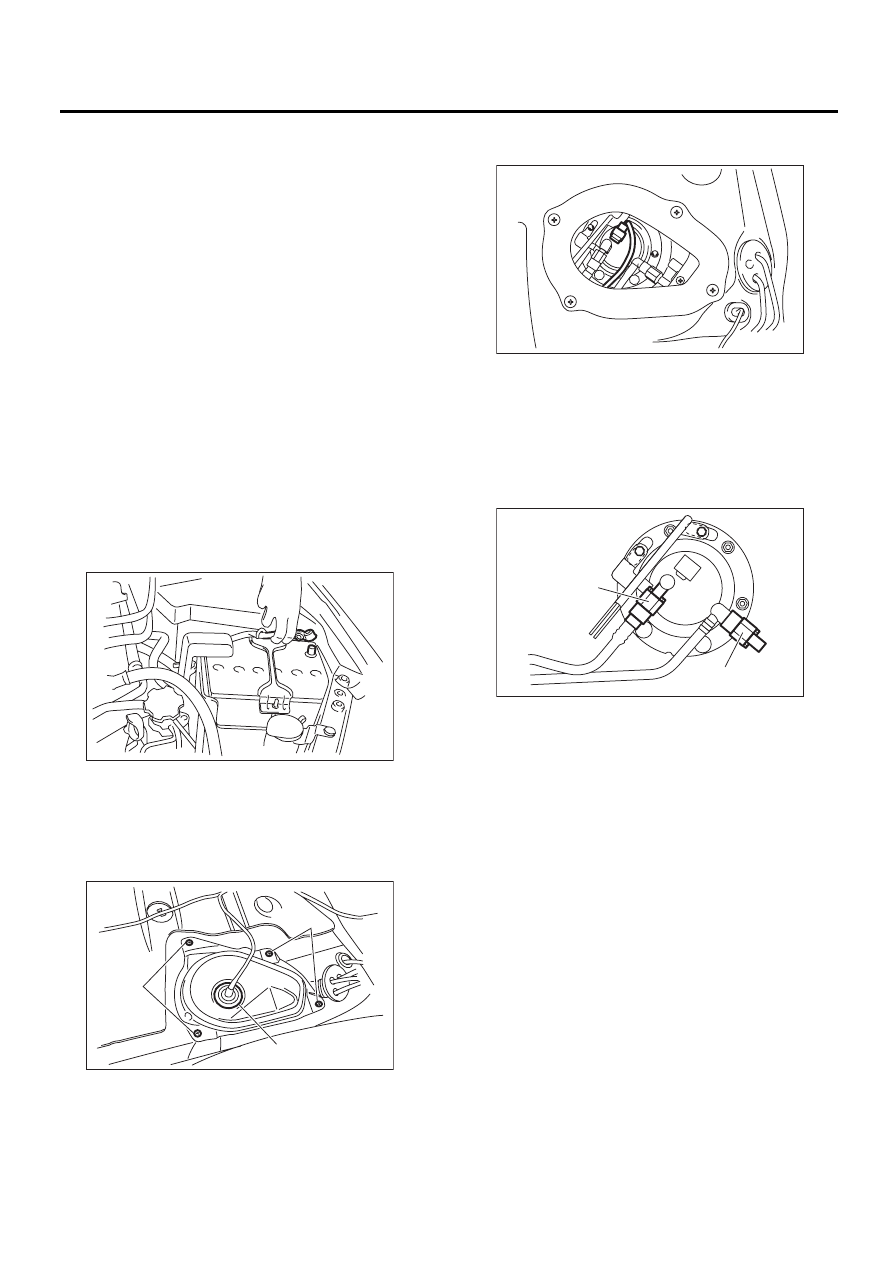

3) Отсоедините провод массы от аккумулятора.

4) Снимите заднее сиденье.
5) Снимите крышку сервисного отверстия.

(1) Отверните болт (А).
(2) Протолкните проходную изолирующую
втулку (В) вниз и снимите крышку сервисно-
го отверстия.

6) Отсоедините разъем от вспомогательного
датчика уровня топлива.

7) Отсоедините быстроразъемный соедини-
тель, затем отсоедините трубку подачи топлива
и трубку струйного насоса. <См. FU(H4SO)-57,
СНЯТИЕ, Магистрали подачи топлива и отвода
паров топлива.>
8) Отверните гайки и болты, которые крепят
вспомогательный датчик уровня топлива к топ-
ливному баку.

9) Снимите вспомогательный датчик уровня
топлива.

IN-00203

FU-01126

(B)

(A)

(A)

(A) Трубка струйного насоса

(B) Трубка подачи топлива

FU-02672

(B)

(A)

FU-02673

FU(H4SO)-54

Вспомогательный датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

Обязательно следуйте приведенным ниже инс-
трукциям и выполняйте процедуры в порядке,
обратном порядку снятия.
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.

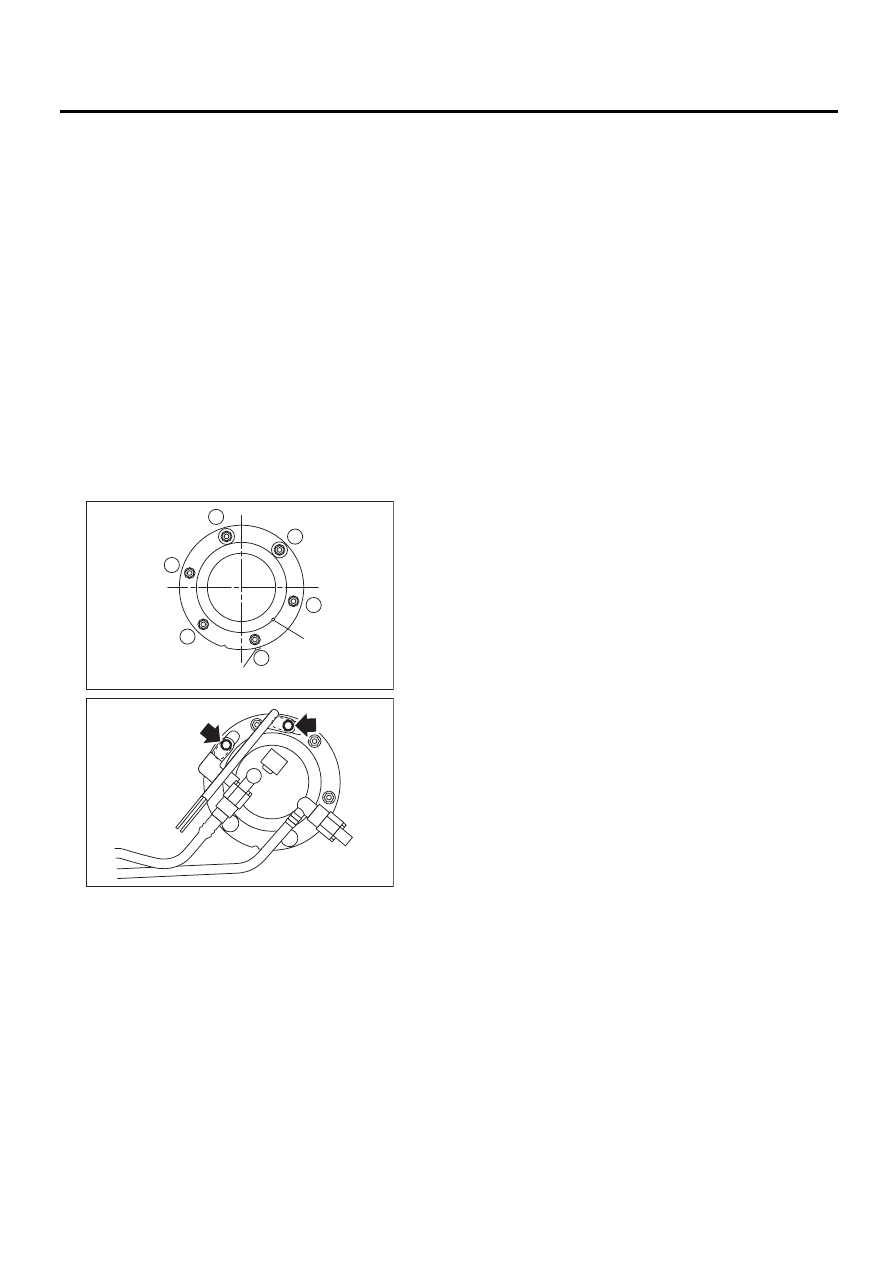

• Установите выступ прокладки (A) в положе-
ние, показанное на приведенном ниже рисунке.
• Совместите выступ (B) вспомогательного
датчика уровня топлива с вырезом в верхней
пластине вспомогательного датчика уровня
топлива.
• Затяните гайки и болты на указанный мо-
мент затяжки в указанном на рисунке порядке.

ПРИМЕЧАНИЕ:
Используйте новую прокладку и фиксатор.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,2 фунт-сила-фут)

FU-02836

1

6

5

2

4

3

(B)

(A)

FU-02674

FU(H4SO)-55

Топливный фильтр

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

27.Топливный фильтр

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Топливный фильтр составляет единый узел с
топливным насосом.
Обратитесь к разделу “Топливный насос”, в ко-
тором приведены процедуры снятия и установ-
ки. <См. FU(H4SO)-50, СНЯТИЕ, Топливный на-
сос.>
<См. FU(H4SO)-51, УСТАНОВКА, Топливный
насос.>
