Subaru BRZ (2012 year). Manual - part 32

PM-57

Cooling System

PERIODIC MAINTENANCE SERVICES

10.Cooling System

A: INSPECTION

1. RADIATOR

1) Check that the radiator does not have deformation, cracks or damage.

2) Check that the hose has no cracks, damage or loose part.

3) Check that there is no engine coolant leakage from the hose connection parts.

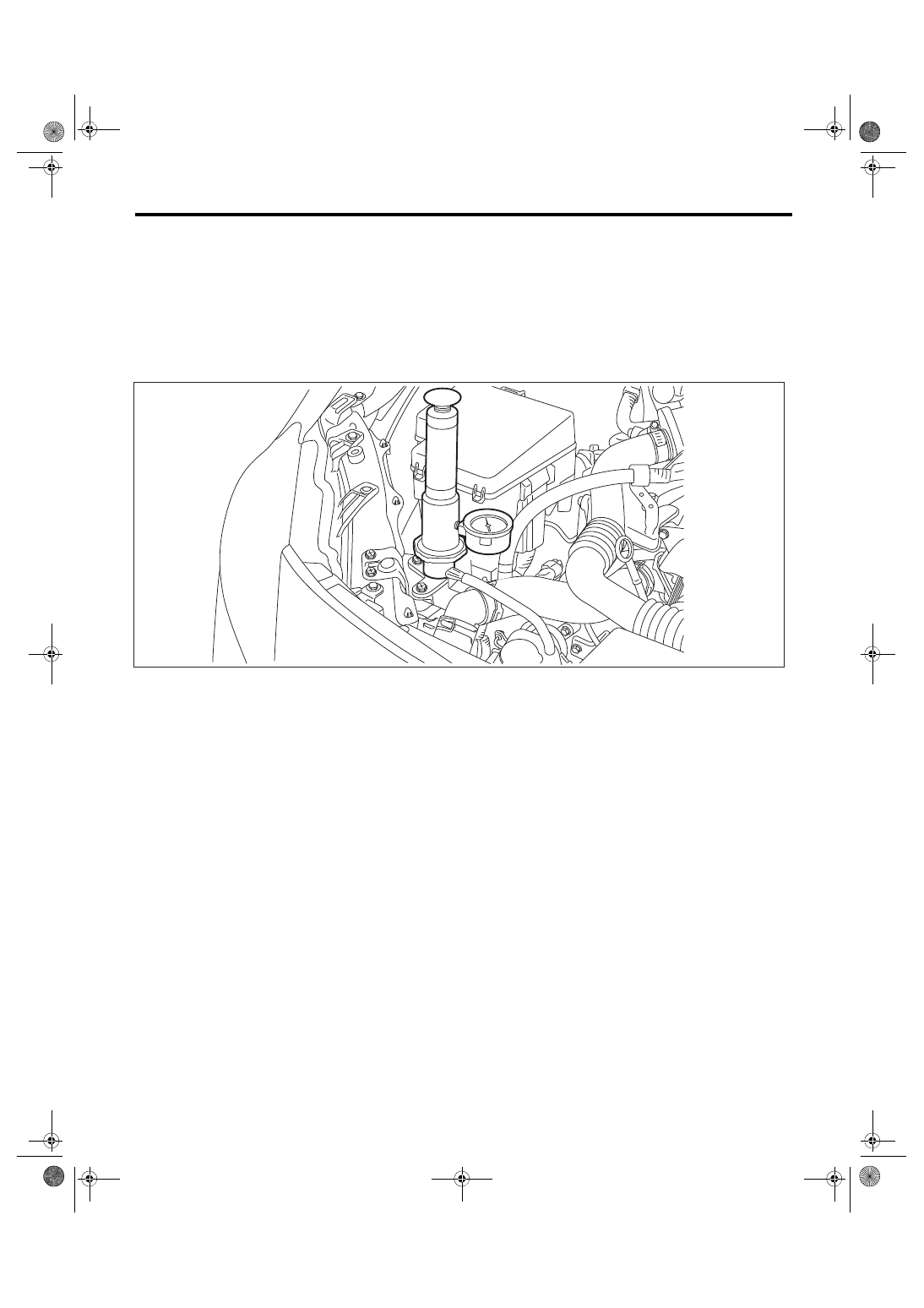

4) Remove the radiator cap, fill the radiator with engine coolant, and then install the radiator cap tester to the

filler neck of radiator.

5) Apply a pressure of 157 kPa (1.6 kgf/cm

2

, 23 psi) to the radiator, and check the following items.

• Leakage from the radiator or its vicinity

• Leakage from the hose or its connections
CAUTION:

• Engine should be turned off.

• Wipe engine coolant from check points in advance.

• Be careful of engine coolant from spurting out when removing the radiator cap tester.

• Be careful not to deform the filler neck of radiator when installing and removing the radiator cap

tester.

PM-00621

PM-58

Engine Coolant

PERIODIC MAINTENANCE SERVICES

11.Engine Coolant

A: INSPECTION

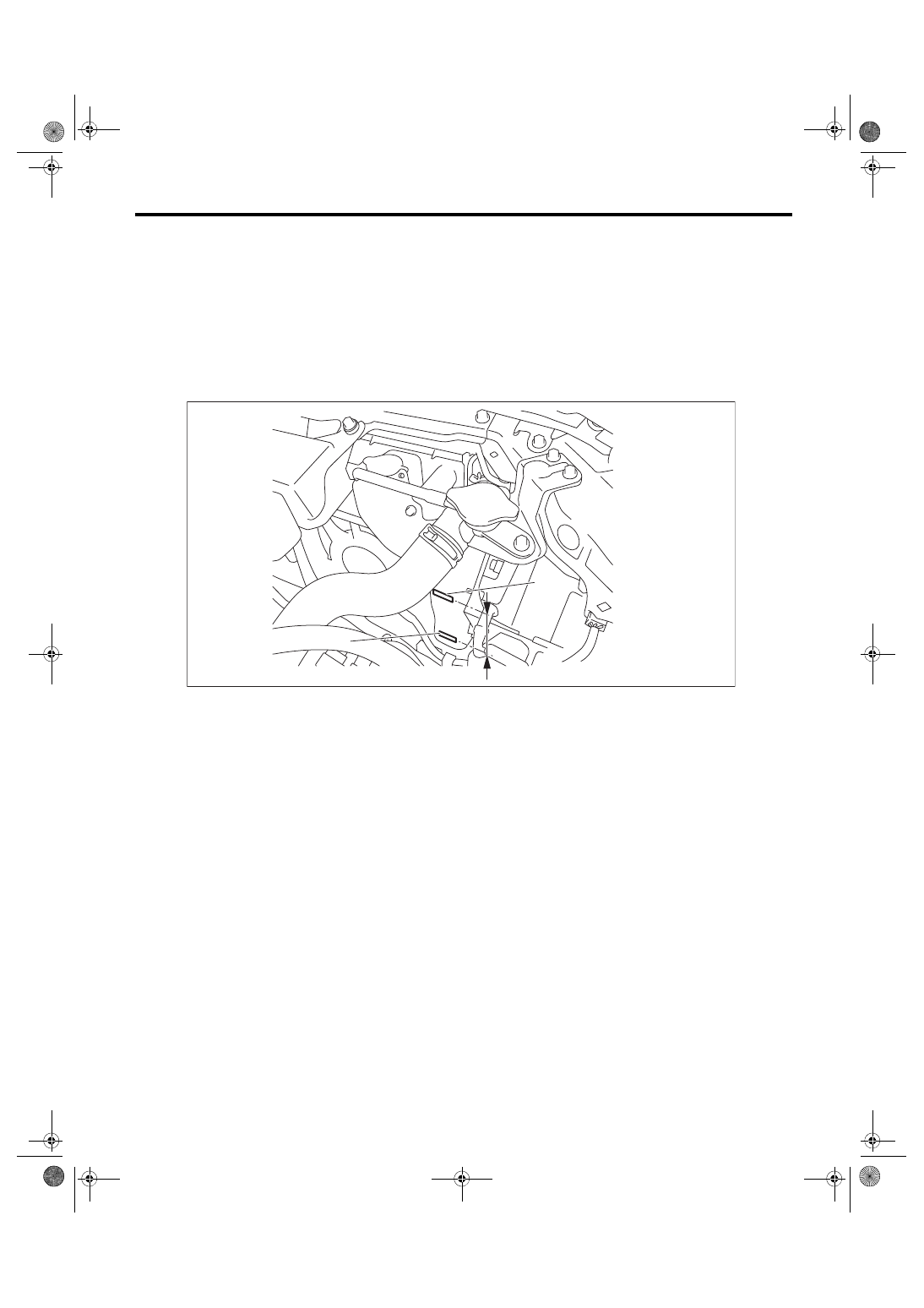

1) Park the vehicle on a level surface.

2) Check that the reservoir tank fluid level is between the FULL and LOW lines when the engine is cool.
CAUTION:

• Do not substitute water for the coolant fluid.

• Refer to the “RM” section for the coolant to be used.
NOTE:

If the coolant level is low, check for leakage and add coolant until it reaches the FULL line.

3) Remove the radiator cap and check that the coolant is filled up to the radiator filler neck.

B: REPLACEMENT

CAUTION:

Do not remove the radiator cap sub-assembly while the engine and radiator are hot in order to pre-

vent possible burns. There is a possibility of fluid or steam surging out due to pressurization.

1) Lift up the vehicle.

(A) FULL
(B) LOW

PM-00679

(A)

(B)

PM-59

Engine Coolant

PERIODIC MAINTENANCE SERVICES

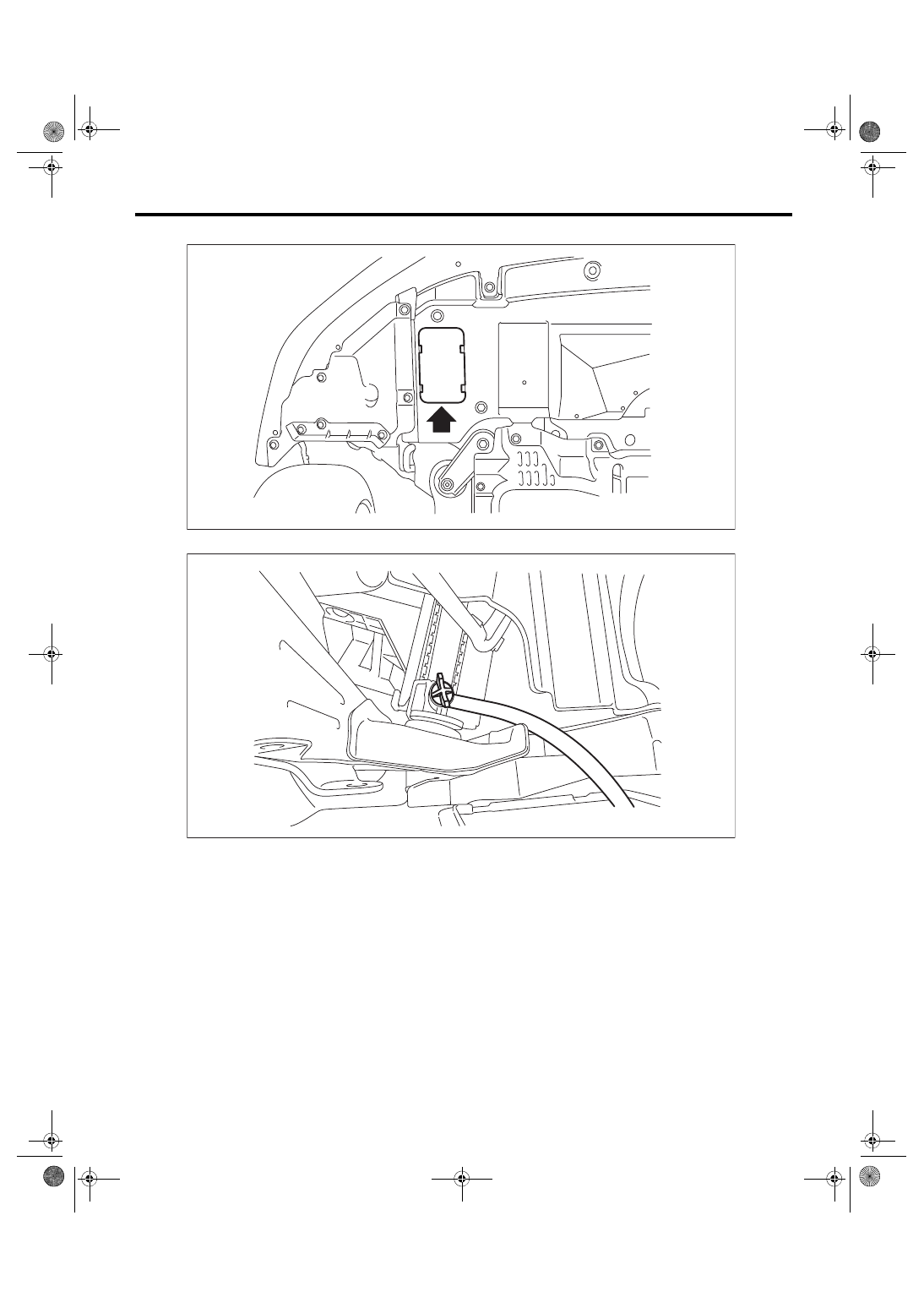

2) Remove the service hole cover of the front bumper under cover.

3) Install a hose with an inner diameter of  8 mm (0.31 in) to the drain plug.

4) Loosen the radiator drain cock plug and drain the engine coolant into a container.

5) Remove the radiator cap.

6) After draining, tighten the drain plug, and install the service hole cover.

7) Lower the vehicle.

8) Pour engine coolant into the radiator up to the filler neck position.
Recommended engine coolant:

Refer to “RM” section. <Ref. to RM-2, LUBRICANTS, RECOMMENDED MATERIALS, Recommend-

ed Materials.>

Engine coolant level:

Refer to the “SPC” section. <Ref. to SPC-4, CAPACITY, BRZ.>

CAUTION:

The SUBARU Super Coolant contains anti-freeze and anti-rust agents, and is especially made for

Subaru engines with an aluminum cylinder block. Be sure to use SUBARU Super Coolant, since other

coolant may cause corrosion.

PM-00622

PM-00623

PM-60

Engine Coolant

PERIODIC MAINTENANCE SERVICES

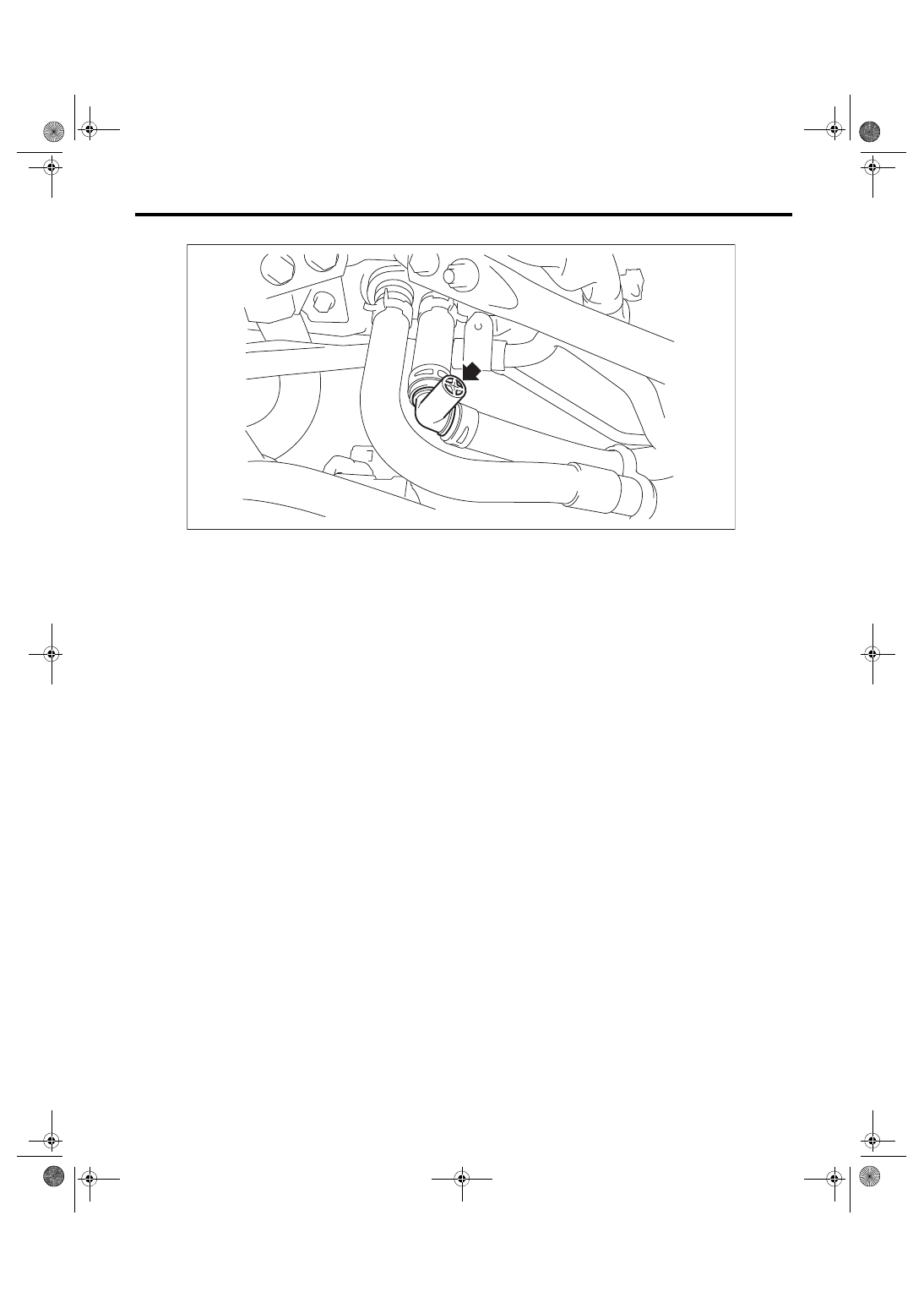

9) Open the air bleeding plug on the heater hose side.

10) If the engine coolant level drops, add engine coolant into radiator up to the filler neck position.

11) Close the air bleeder valve when engine coolant comes out of the air bleeder plug on the heater hose

side.

12) Fill engine coolant into the reservoir tank up to “FULL” level.

13) Close the radiator cap and start the engine. Race 5 to 6 times at 3,000 rpm or less, then stop the engine.

(Complete this operation within 40 seconds.)

14) Wait for one minute after the engine stops, and open the radiator cap. If the engine coolant level drops,

open the air bleeding plug on the heater hose side, add engine coolant into the radiator up to the filler neck

position, and close the air bleeding plug.

15) Perform the procedures 13) and 14) again.

16) Attach the radiator cap and reservoir tank cap properly.

17) Start the engine and operate the heater at maximum hot position and the blower speed setting to “LO”.

18) Run the engine at 2,000 rpm or less until radiator fan starts and stops.
CAUTION:

Be careful with the engine coolant temperature to prevent overheating.

19) Stop the engine and wait until the engine coolant temperature lowers to 30°C (86°F) or less.

20) Open the radiator cap. If the engine coolant level drops, add engine coolant into the radiator up to the fill-

er neck position and the reservoir tank to “FULL” level.

21) Attach the radiator cap correctly.

22) Set the heater setting to maximum hot position and the blower speed setting to “LO” and start the engine.

Perform racing at 3,000 rpm or less. If the flowing sound is heard from the heater core, repeat the procedures

from step 18).

PM-00663
