Subaru Legacy III (2000-2003 year). Manual - part 942

GW-28

GLASS/WINDOWS/MIRRORS

INNER REARVIEW MIRROR

15.Inner Rearview Mirror

A: REMOVAL

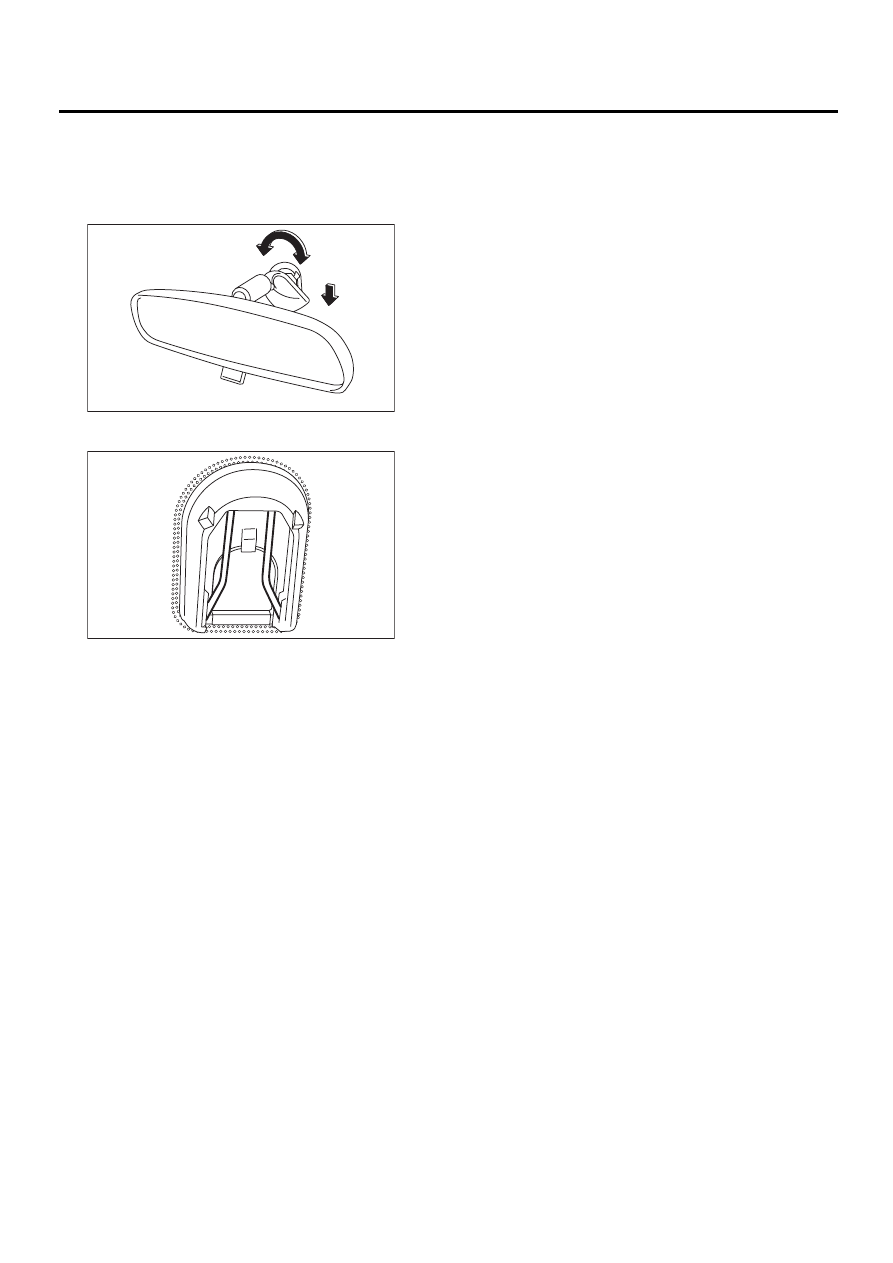

1) Turn mirror base 90 degrees clockwise or coun-
terclockwise to remove it.

2) Remove spring from mirror base.

CAUTION:
Be careful not to damage the mirror surface.

B: INSTALLATION

Install in the reverse order of removal.

C: INSPECTION

Do not let mirror be damaged.
Do not let spring deteriorate.

GW-00121

GW-00122

GW-29

GLASS/WINDOWS/MIRRORS

POWER WINDOW CONTROL SWITCH

16.Power Window Control

Switch

A: REMOVAL

1. MAIN SWITCH

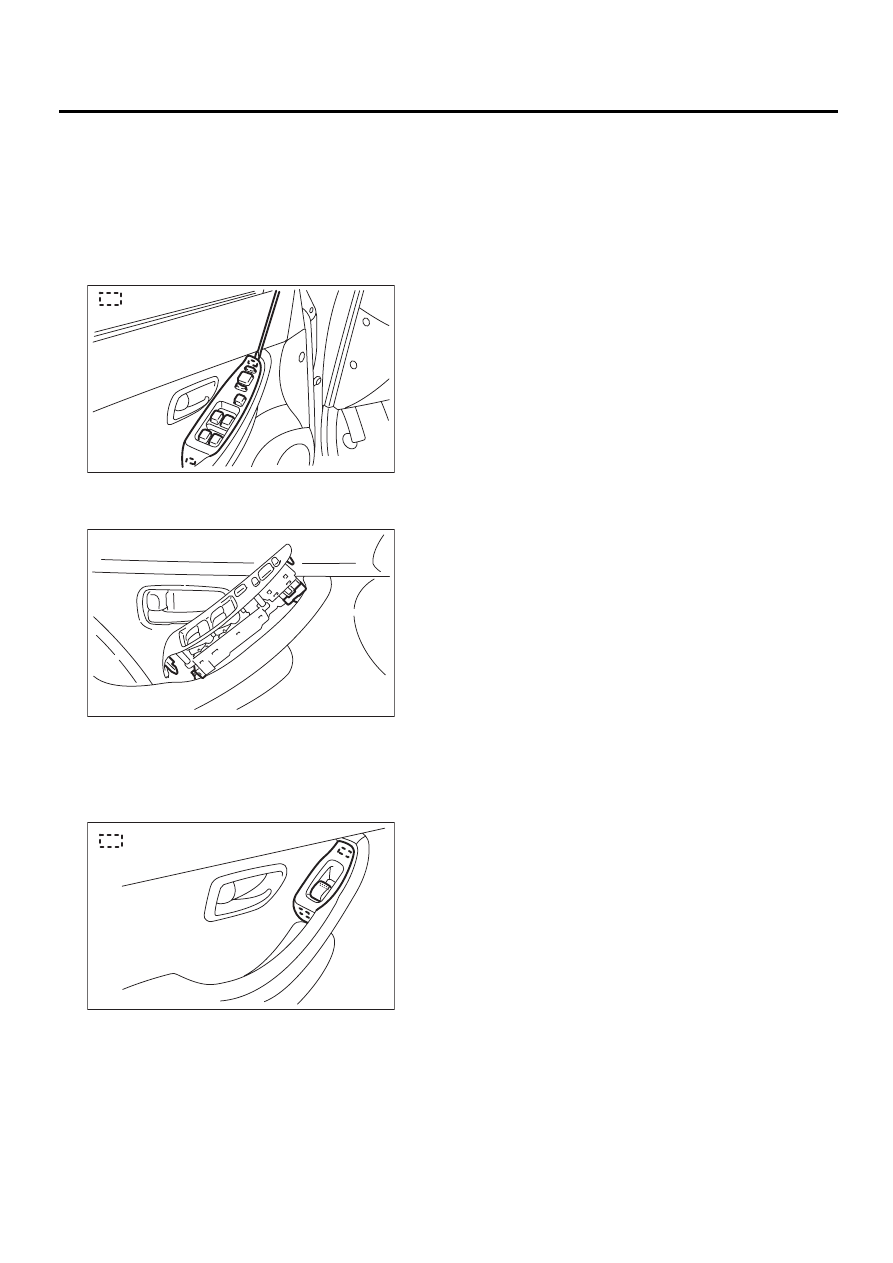

1) Remove two hooks (A) of switch panel to re-
move power window main switch.

2) Disconnect connectors from power window main
switch and mirror switch.

2. SUB-SWITCH

Remove two hooks (A) of switch panel to remove
power window sub-switch and disconnect connec-
tor.

B: INSTALLATION

1. MAIN SWITCH

Install in the reverse order of removal.

2. SUB-SWITCH

Install in the reverse order of removal.

GW-00123

: ( A )

GW-00124

GW-00125

: ( A )

GW-30

GLASS/WINDOWS/MIRRORS

POWER WINDOW CONTROL SWITCH

C: INSPECTION

1. MAIN SWITCH

Measure switch resistance.
Driver's switch:

Front passenger's switch:

Rear left switch:

Rear right switch:

If NG, replace the main switch.

2. SUB-SWITCH

Measure switch resistance.
Front passenger's door switch and rear door switch:

If NG, replace the sub-switch.

Switch position

Terminal No.

Standard

AUTO UP

3 and 9, 7 and 1

Continuity

UP

3 and 9, 7 and 1

Less than 1

Ω

OFF

3 and 7 and 1

Less than 1

Ω

DOWN

7 and 9, 3 and 1

Less than 1

Ω

AUTO DOWN

7 and 9, 3 and 1

Less than 1

Ω

Switch position

Terminal No.

Standard

UP

9 and 5, 1 and 4

Less than 1

Ω

OFF

1 and 5 and 4

Less than 1

Ω

DOWN

9 and 4, 1 and 5

Less than 1

Ω

Switch position

Terminal No.

Standard

UP

9 and 13, 1 and 8

Less than 1

Ω

OFF

1 and 13 and 8

Less than 1

Ω

DOWN

9 and 8, 1 and 13

Less than 1

Ω

Switch position

Terminal No.

Standard

UP

9 and 16, 1 and 14

Less than 1

Ω

OFF

1 and 16 and 14

Less than 1

Ω

DOWN

9 and 14, 1 and 16

Less than 1

Ω

Switch position

Terminal No.

Standard

UP

5 and 1, 6 and 2

Less than 1

Ω

OFF

4 and 1, 6 and 2

Less than 1

Ω

DOWN

5 and 2, 4 and 1

Less than 1

Ω

GW-31

GLASS/WINDOWS/MIRRORS

REAR WINDOW DEFOGGER SWITCH

17.Rear Window Defogger Switch

A: REMOVAL

<Ref. to AC-34, REMOVAL, Control Unit.>

B: INSTALLATION

<Ref. to AC-34, INSTALLATION, Control Unit.>

C: INSPECTION

Check continuity between connectors at the back of heater control unit.

1. AUTO A/C

LHD:

RHD:

2. MANUAL A/C

LHD:

RHD:

Switch position

Terminal No.

Standard

OFF

—

More than 1 M

Ω

ON

(i48) 13 and (i49) 12

Less than 1

Ω

Switch position

Terminal No.

Standard

OFF

—

More than 1 M

Ω

ON

(i49) 13 and (i48) 9

Less than 1

Ω

Switch position

Terminal No.

Standard

OFF

—

More than 1 M

Ω

OFF

(i17) 14 and (i17) 10

Less than 1

Ω

Switch position

Terminal No.

Standard

OFF

—

More than 1 M

Ω

ON

(i17) 11 and (i17) 13

Less than 1

Ω
