WW-2

WIPER AND WASHER SYSTEMS

GENERAL DESCRIPTION

1. General Description

A: SPECIFICATIONS

Front wiper motor

Input

12 V — 72 W or less

Rear wiper motor

Input

12 V — 36 W or less

Front washer motor

Pump type

Centrifugal

Input

12 V — 36 W or less

Rear washer motor

Pump type

Centrifugal

Input

12 V — 36 W or less

WW-3

WIPER AND WASHER SYSTEMS

GENERAL DESCRIPTION

B: COMPONENT

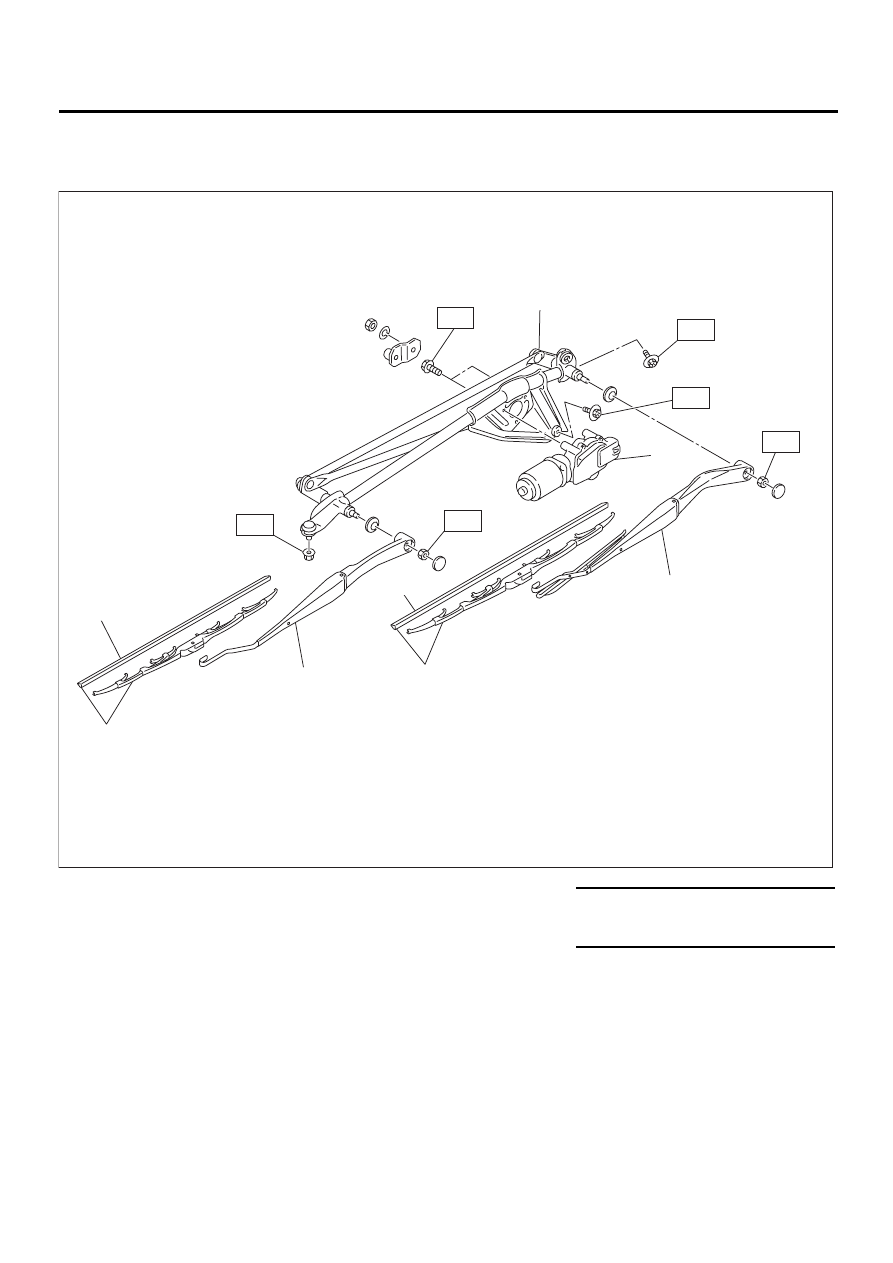

1. FRONT WIPER

(1) Wiper rubber

(4) Wiper link

Tightening torque: N·m (kgf-m, ft-lb)

(2) Wiper blade ASSY

(5) Wiper motor

T1: 6.0 (0.61, 4.4)

(3) Wiper arm

T2: 20 (2.0, 14.5)

WW-00057

( 1 )

( 1 )

( 2 )

( 2 )

( 3 )

( 3 )

( 4 )

( 5 )

T1

T1

T1

T1

T2

T2

WW-4

WIPER AND WASHER SYSTEMS

GENERAL DESCRIPTION

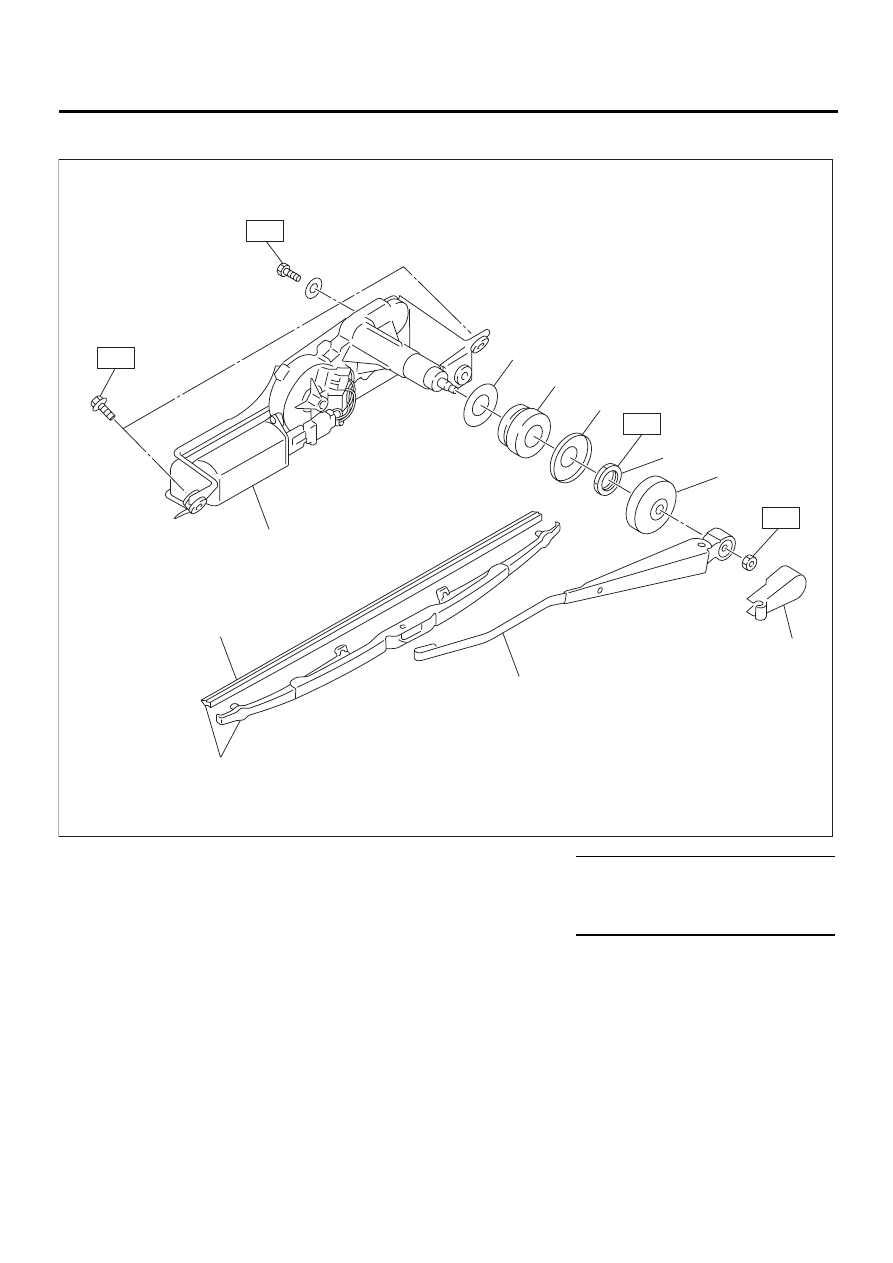

2. REAR WIPER

(1) Wiper rubber

(6) Cushion

Tightening torque: N·m (kgf-m, ft-lb)

(2) Wiper blade ASSY

(7) Spacer B

T1: 5.9 (0.6, 4.3)

(3) Wiper arm

(8) Nut

T2: 7.4 (0.75, 5.4)

(4) Wiper motor

(9) Cap

T3: 7.8 (0.8, 5.8)

(5) Spacer A

(10) Wiper arm cover

WW-00058

( 1 )

( 2 )

( 3 )

( 4 )

( 5 )

( 6 )

( 7 )

( 8 )

( 9 )

(10)

T3

T2

T1

T1

WW-5

WIPER AND WASHER SYSTEMS

GENERAL DESCRIPTION

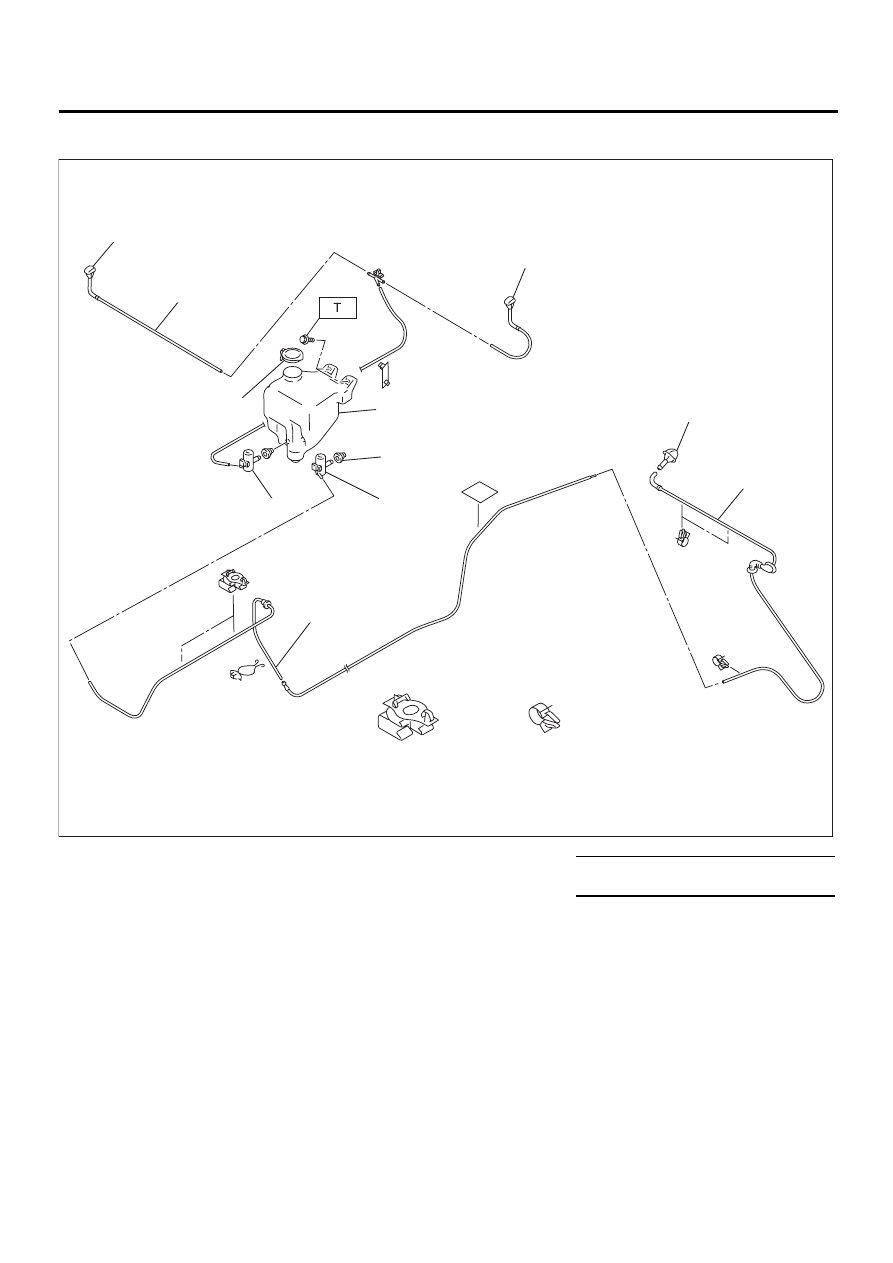

3. WASHER TANK

(1)

Washer nozzle

(5)

Front washer motor

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Washer hose

(6)

Rear washer motor

T: 6.0 (0.61, 4.4)

(3)

Washer tank

(7)

Grommet

(4)

Washer tank cap

WW-00059

( 1 )

( 1 )

( 2 )

( 1 )

( 2 )

( 2 )

( 3 )

( 4 )

( 5 )

( 6 )

( 7 )
