AB-30

AIRBAG SYSTEM (DIAGNOSTICS)

DIAGNOSTIC CHART WITH DIAGNOSTIC TROUBLE CODE (DTC)

12.Diagnostic Chart with Diagnostic Trouble Code (DTC)

A: DTC 11

DIAGNOSIS:
• Airbag main harness circuit is open, shorted or shorted to ground.
• Airbag module harness (Driver) circuit is open, shorted or shorted to ground.
• Roll connector circuit is open, shorted or shorted to ground.
• Driver's airbag module is faulty.
• Airbag control module is faulty.

CAUTION:
• Before diagnosing the airbag system, be sure to turn the ignition switch OFF, disconnect the
ground cable from the battery, and wait more than 20 seconds before starting to work.
• Before replacing the airbag module, roll controller, control module, and sensor, reconnect each
part and confirm that the warning light operates properly.
• When inspecting the airbag main harness, disconnect the driver's airbag module and passenger's
airbag module connectors for safety reasons.

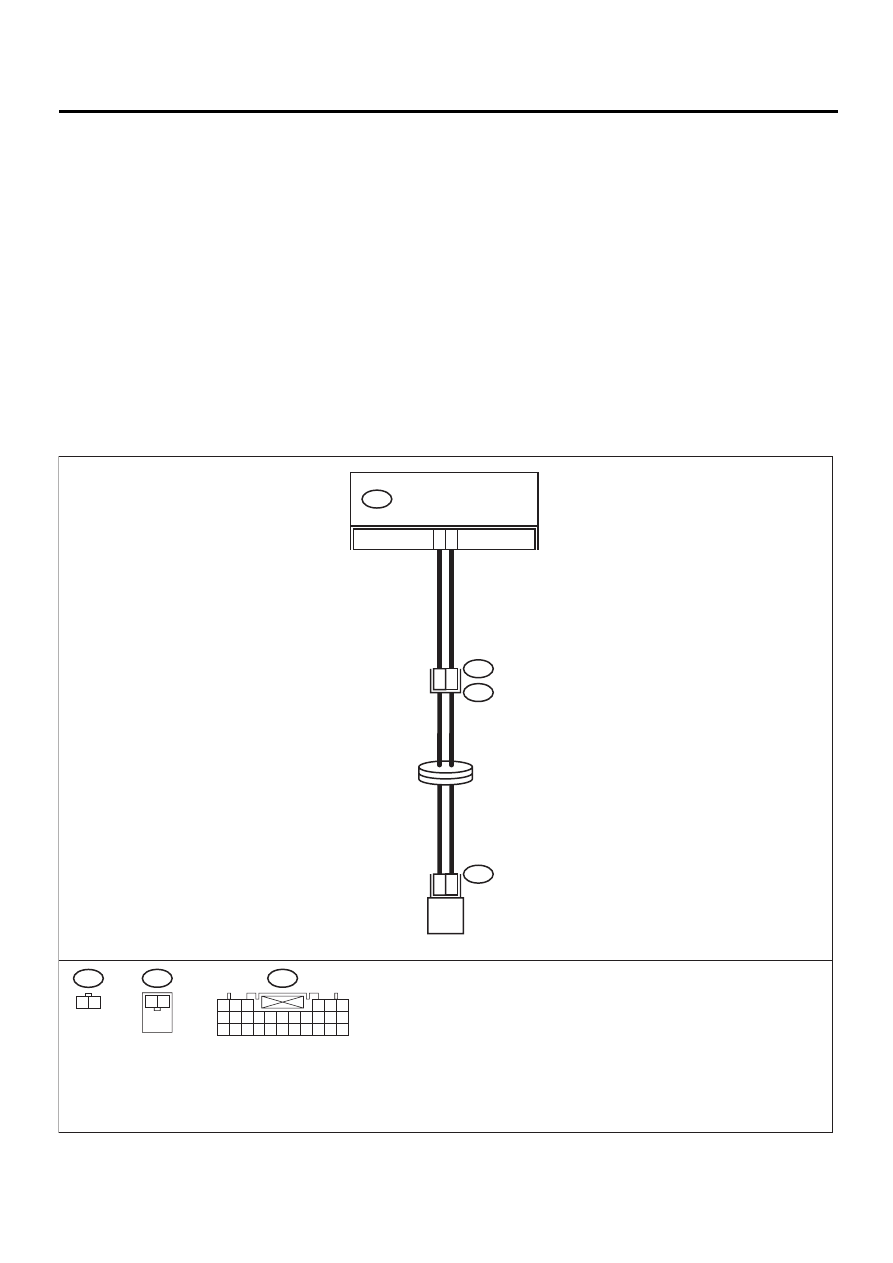

WIRING DIAGRAM:

AB-00292

13

14

AIRBAG CONTROL MODULE

AB6

AB8

1 2

STEERING
ROLL CONNECTOR

AB8

AB3

1

2

AB6

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

AB7

INFLATOR

(DRIVER SIDE)

1

2

AB7

1 2

AB-31

AIRBAG SYSTEM (DIAGNOSTICS)

DIAGNOSTIC CHART WITH DIAGNOSTIC TROUBLE CODE (DTC)

Step

Value

Yes

No

1

CHECK DRIVER'S AIRBAG  MODULE.
1) Turn the ignition switch OFF, disconnect

battery ground cable, and wait more than
20 seconds.

2) Remove the driver's airbag module.  <Ref.

to AB-12, Driver's Airbag Module.>

3) Connect the connector (1F) in test harness

F to connector (AB7).

4) Connect airbag resistor to connector (3F) in

test harness F.

5) Connect the battery ground cable and turn

the ignition switch ON.
Does the airbag warning light operate prop-
erly?

 Operates properly.

Replace the
driver's airbag
module.  <Ref. to
AB-12, Driver's
Airbag Module.>

Go to step 2.

2

CHECK ROLL CONNECTOR.
1) Turn the ignition switch OFF, disconnect

the battery ground cable, and wait more
than 20 second.

2) Disconnect the test harness from the con-

nector (AB7).

3) Remove the lower cover panel, disconnect

the connector (AB3) from (AB8) and con-
nect the connector (1F) in test harness F to
connector (AB8).

4) Connect the airbag resistor to connector

(3F) in test harness F.

5) Connect the battery ground cable and turn

the ignition switch ON.
Does the airbag warning light operate prop-
erly?

Operates properly.

Replace the roll
connector.  <Ref.
to AB-19, Roll
Connector.>

Go to step 3.

3

CHECK AIRBAG MAIN HARNESS.
1) Turn the ignition switch OFF, disconnect

the ground cable, and wait more than 20
seconds.

2) Disconnect the airbag resistor from the

connector (3F) in test harness F.

3) Remove the glove box,  <Ref. to AB-13,

Passenger's Airbag Module.>, REMOVAL,
Passenger's Airbag Module.> and discon-
nect connectors (AB10) and (AB9).

4) Disconnect the connector (AB6) from the

airbag control module, and connect the
connector (1I) in test harness I2.  <Ref. to
AB-17, Airbag Control Module.>

5) Measure the resistance between connector

(2I) in test harness I2 and the connector
(3F) in test harness F.

Connector & terminal

(2I) No. 1 — (3F) No. 4:
(2I) No. 4 — (3F) No. 3:

Is the measured value less than the speci-
fied value?

10

Ω



Go to step 4.

Replace airbag
main harness.
<Ref. to AB-15,
Main Harness.>

AB-32

AIRBAG SYSTEM (DIAGNOSTICS)

DIAGNOSTIC CHART WITH DIAGNOSTIC TROUBLE CODE (DTC)

4

CHECK AIRBAG MAIN HARNESS.
Measure the resistance of the connector (2I) in
test harness I2.

Connector & terminal

(2I) No. 1 — No. 4:
(2I) No. 4 — Chassis ground:
(2I) No. 1 — Chassis ground:

Does the measured value exceed the specified
value?

1 M

Ω

 Replace

the

airbag

control module.
<Ref. to AB-17,
Airbag Control
Module.>

Replace airbag
main harness.
<Ref. to AB-15,
Main Harness.>

Step

Value

Yes

No

AB-33

AIRBAG SYSTEM (DIAGNOSTICS)

DIAGNOSTIC CHART WITH DIAGNOSTIC TROUBLE CODE (DTC)
