AB-22

AIRBAG SYSTEM (DIAGNOSTICS)

CLEAR MEMORY MODE

9. Clear Memory Mode

A: OPERATION

1) Turn the ignition switch ON.
2) Connect the diagnosis terminal to diagnosis con-
nector terminal No. 2 in the driver's seat lower cov-
er area.

3) While the warning light flashes, connect another
diagnosis terminal to diagnosis connector terminal
No. 3.
4) Once the memory is erased, the warning light re-
turns to the normal flash rate (0.6 sec on). The fail-
ure to recover the normal flash rate indicates that
trouble parts still remain. Having repaired such
parts, erase the memory again and confirm that the
normal flash rate has returned.
5) When the memory has been cleared, disconnect
the diagnosis terminal from the diagnosis connec-
tor.
6) Wind tape around the diagnosis terminal and re-
turn it to its original position.

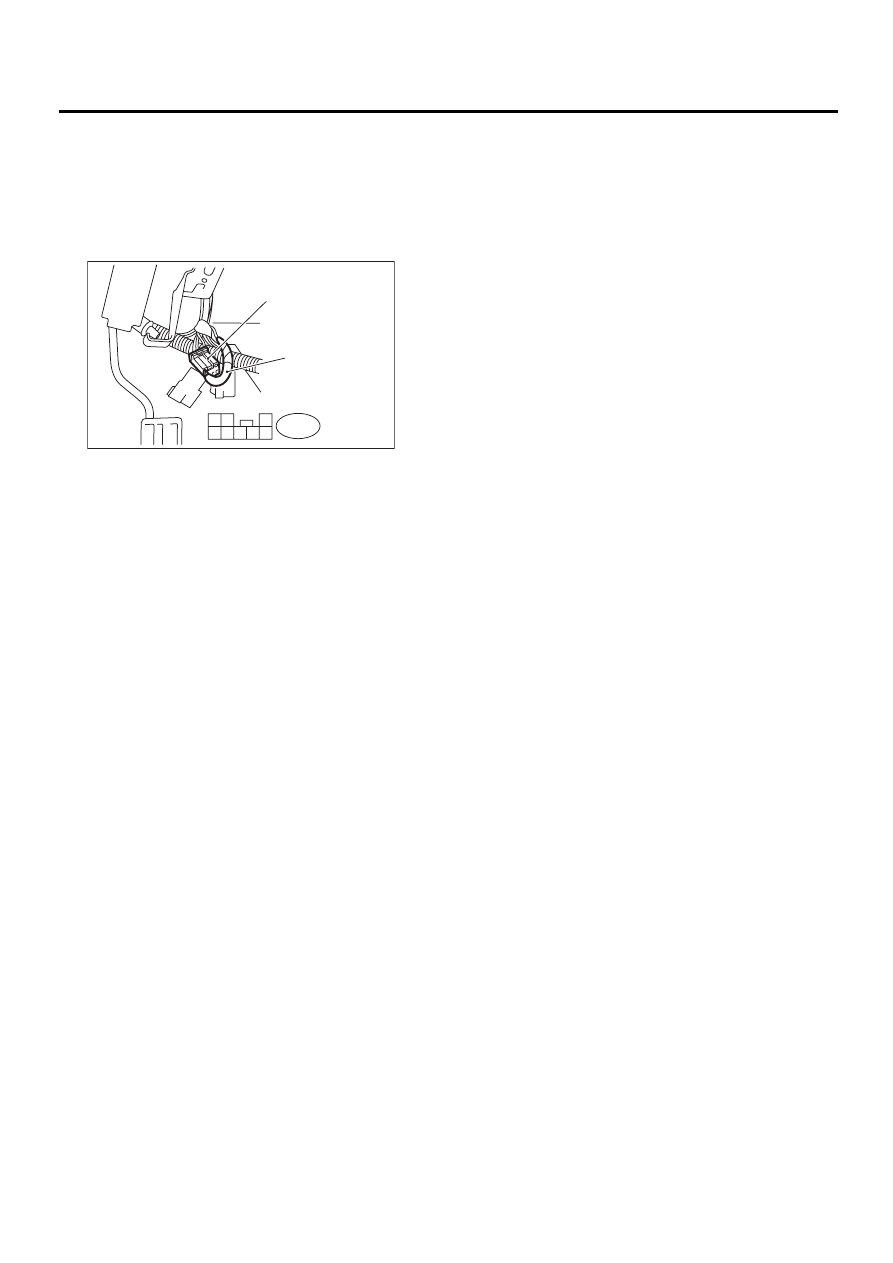

(1) Diagnosis connector

(2) DIAG. terminal

AB-00290

1 2

3
8

7

6

5

4

B82

( 1 )

( 2 )

AB-23

AIRBAG SYSTEM (DIAGNOSTICS)

CLEAR MEMORY MODE

MEMO:

AB-24

AIRBAG SYSTEM (DIAGNOSTICS)

AIRBAG WARNING LIGHT FAILURE

10.Airbag Warning Light Failure

A: AIRBAG WARNING LIGHT REMAINS ON.

DIAGNOSIS:
• Airbag warning light is faulty.
• Airbag control module to airbag warning light circuit is shorted or open.
• Grounding circuit is faulty.
• Airbag control module is faulty.
• (AB1) and (B31) are not connected properly.
• (AB6) is not connected properly to airbag control module.

CAUTION:
• Before diagnosing the airbag system, be sure to turn the ignition switch OFF, disconnect the
ground cable from the battery, and wait more than 20 seconds before starting to work.
• Before replacing the airbag module, roll connector, control module, and sensor, reconnect each
part and confirm that the warning light operates properly.
• When inspecting the airbag main harness, disconnect the airbag module connector of the driver
and passenger seats for safety reasons.

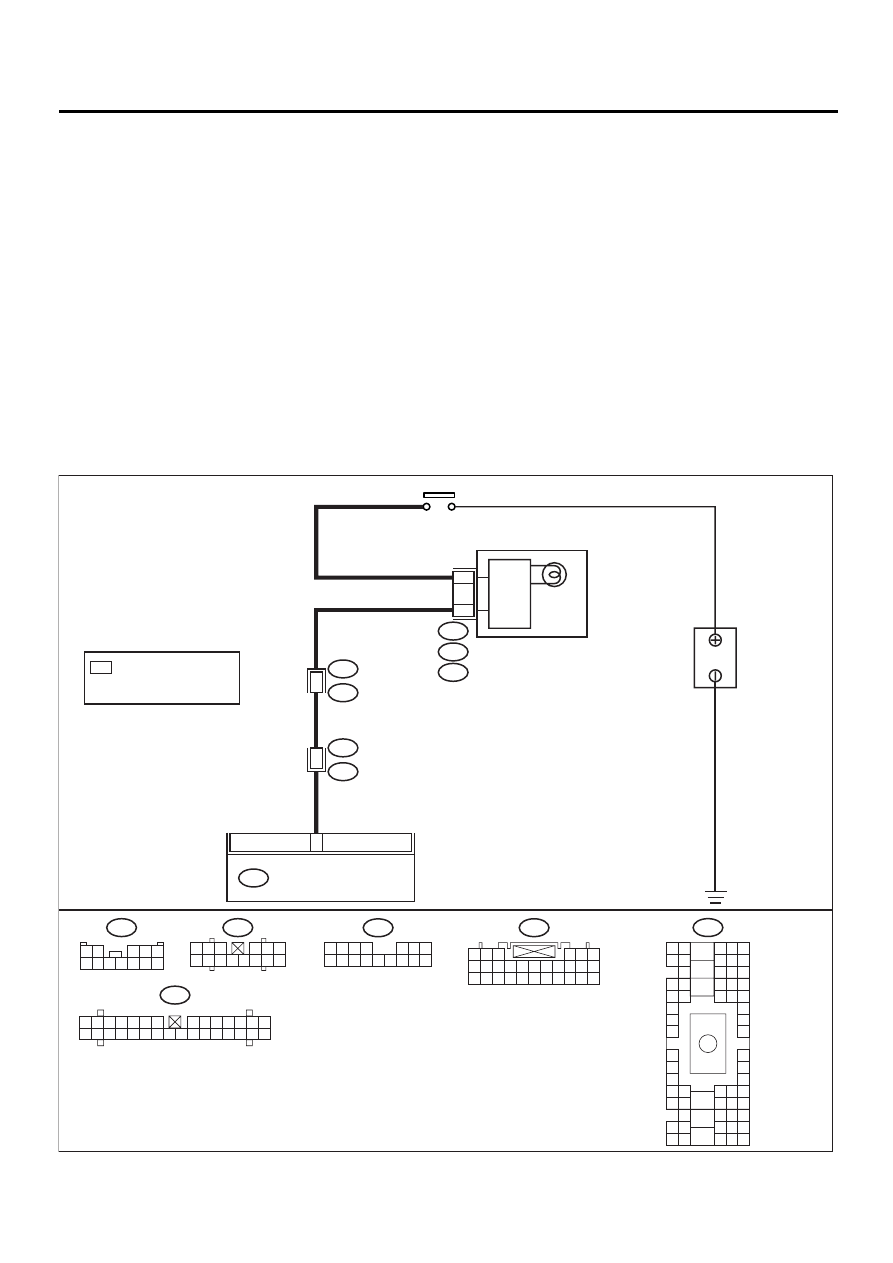

WIRING DIAGRAM:

IGNITION RELAY

AB-00356

3

B

A

TTER

Y

AIRBAG

INDICATOR

LIGHT

AIRBAG

CIRCUIT

i10

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

AB6

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

AIRBAG CONTROL MODULE

AB6

B31

AB1

1

C3

i1

B36

I1

A:

B:

i10

i11

C:

i12

B31

1 2

3 4 5

6 7 8 9 10 11 12

i12

1 2 3

4 5 6

7 8 9 10 11 12 13 14

B36

B4 B5 B6

A4 A5 A6

C5 C6

F6

D4 D5 D6

F1

H1

C4

G6

G1

C2

K1

M1 M2

K6

L1

D1 D2

A1 A2
B1 B2

I6

J6

L2

I1

J1

H6

M4 M5 M6

L4 L5 L6

N5 N6

O4 O5 O6

N4

P4 P5

N2

O1 O2

P1 P2

N3

O3

P3

P6

A3

B3

C3

E4 E5 E6

E1 E2

*

*

: 4-CYLINDER
: 6-CYLINDER LHD
: 6-CYLINDER RHD : C11

: B8

: A5

i11

1 2 3 4

5 6 7

8 9 10 11 12 13 14 15 16

AB-25

AIRBAG SYSTEM (DIAGNOSTICS)

AIRBAG WARNING LIGHT FAILURE

Step

Value

Yes

No

1

CHECK POOR CONTACT IN CONNECTORS
(AB1) AND (B31).
1) Turn the ignition switch OFF, disconnect

the battery ground cable, and wait more
than 20 seconds.

2) Remove side sill cover. (Driver's side)
3) Confirm that firm contact is secured

between connectors (AB1) and (B31).
Is the poor contact in connectors (AB1) and
(B31)?

There is no poor contact.

Go to step 2.

Repair the body
harness or replace
airbag main har-
ness. <Ref. to AB-
15, Main Har-
ness.>

2

CHECK POOR CONTACT.
Confirm that firm contact is secured between
the air bag control module and the connector
(AB6).  <Ref. to AB-17, REMOVAL, Airbag
Control Module.>
Is the poor contact in connector (AB6)?

 There is no poor contact.

Go to step 3.

Replace airbag
main harness.
<Ref. to AB-15,
Main Harness.> Or
replace the airbag
control module.
<Ref. to AB-17,
Airbag Control
Module.>

3

CHECK AIRBAG MAIN HARNESS.
1) Turn the ignition switch OFF, disconnect

the battery ground cable, and  wait more
than 20 seconds.

2) Connect the connector (AB1) to  (B31).
3) Disconnect connectors (AB3) and (AB8).
4) Pull out the two stopper pins and lower the

glove box and disconnect connectors
(AB10) and (AB9).

5) Disconnect the connector (AB6) from the

airbag control module, and connect the
connector (1I) in test harness I2.  <Ref. to
AB-17, Airbag Control Module.>

6) Connect the battery ground cable and turn

the ignition switch ON.

7) Connect connectors (4I) and (5I) in test har-

ness I2.

NOTE:

After problem has been eliminated, disconnect
connectors (4I) and (5I).
Is the airbag warning light turned off?

 Airbag warning light turns
OFF.

Go to step 4.

Replace airbag
main harness.
<Ref. to AB-15,
Main Harness.> Or
replace combina-
tion meter printed
circuit. <Ref. to
IDI-14, Combina-
tion Meter Assem-
bly.> Or repair the
body harness.

4

CHECK AIRBAG MAIN HARNESS.
1) Connect the connector (AB1) to (B31).
2) Disconnect the connector (AB6) from the

airbag control module, and connect the
connector (1I) in test harness I2.  <Ref. to
AB-17, Airbag Control Module.>

3) Measure the resistance between connector

(2I) in test harness I2 and the chassis
ground.

Connector & terminal

(2I) No. 9 — Chassis ground:
(2I) No. 10 — Chassis ground:

Is the measured value less than the speci-
fied value?

 10

Ω

Replace the airbag
control module.
<Ref. to AB-17,
Airbag Control
Module.>

Replace airbag
main harness.
<Ref. to AB-15,
Main Harness.> Or
repair the body
harness.
