Subaru Legacy III (2000-2003 year). Manual - part 900





AB-26

AIRBAG SYSTEM (DIAGNOSTICS)

AIRBAG WARNING LIGHT FAILURE

B: AIRBAG WARNING LIGHT REMAINS OFF.

DIAGNOSIS:
• Fuse No. 5 (in fuse box) is blown.
• Body harness circuit is open.
• Airbag warning light is faulty.
• Airbag main harness is faulty.
• Airbag control module is faulty.

CAUTION:
• Before diagnosing the airbag system, be sure to turn the ignition switch OFF, disconnect the
ground cable from the battery, and wait more than 20 seconds before starting to work.
• Before replacing the airbag module, roll connector, control module, and sensor, reconnect each
part and confirm that the warning light operates properly.
• When inspecting the airbag main harness, disconnect the airbag module connector of the driver
and passenger seats for safety reasons.

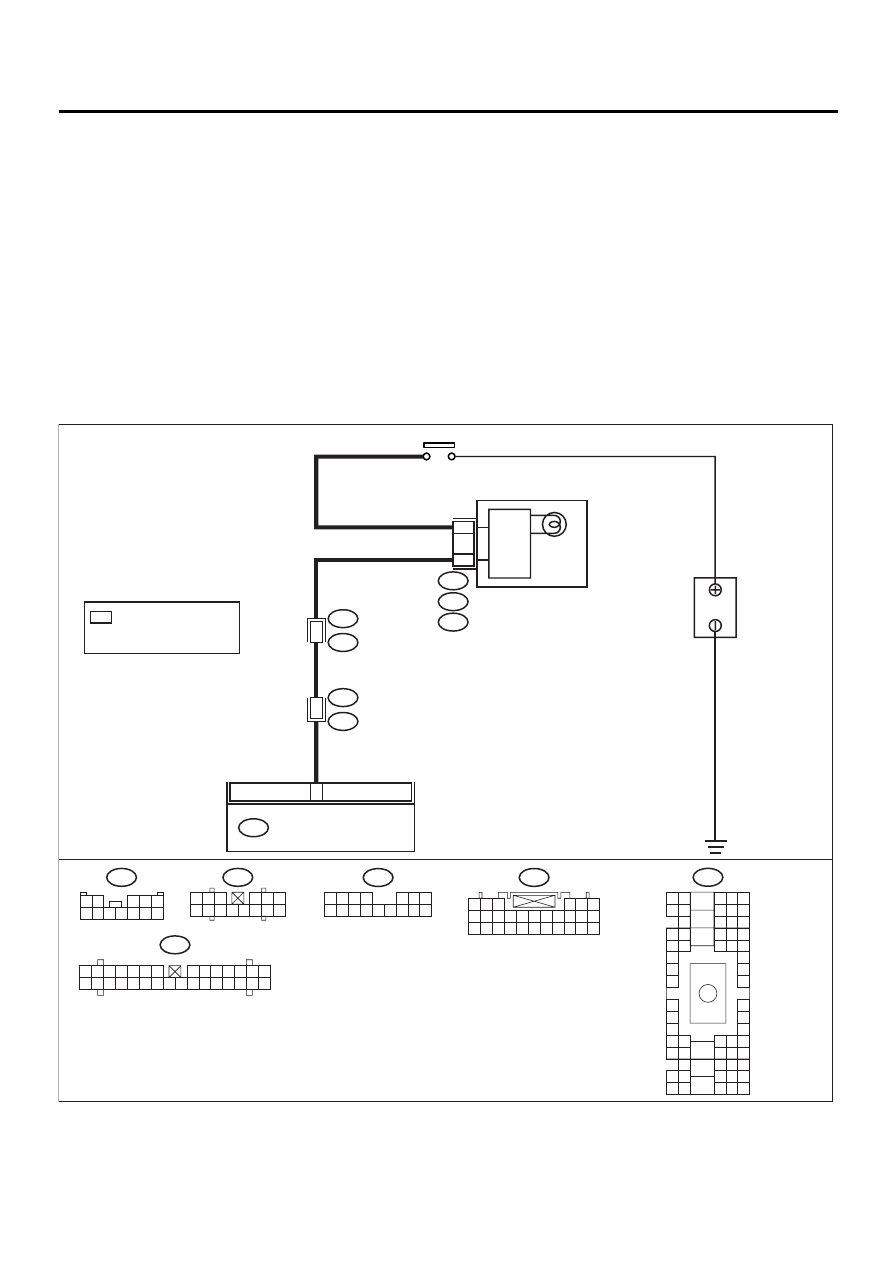

WIRING DIAGRAM:

IGNITION RELAY

AB-00356

3

B

A

TTER

Y

AIRBAG

INDICATOR

LIGHT

AIRBAG

CIRCUIT

i10

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

AB6

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

AIRBAG CONTROL MODULE

AB6

B31

AB1

1

C3

i1

B36

I1

A:

B:

i10

i11

C:

i12

B31

1 2

3 4 5

6 7 8 9 10 11 12

i12

1 2 3

4 5 6

7 8 9 10 11 12 13 14

B36

B4 B5 B6

A4 A5 A6

C5 C6

F6

D4 D5 D6

F1

H1

C4

G6

G1

C2

K1

M1 M2

K6

L1

D1 D2

A1 A2
B1 B2

I6

J6

L2

I1

J1

H6

M4 M5 M6

L4 L5 L6

N5 N6

O4 O5 O6

N4

P4 P5

N2

O1 O2

P1 P2

N3

O3

P3

P6

A3

B3

C3

E4 E5 E6

E1 E2

*

*

: 4-CYLINDER
: 6-CYLINDER LHD
: 6-CYLINDER RHD : C11

: B8

: A5

i11

1 2 3 4

5 6 7

8 9 10 11 12 13 14 15 16

AB-27

AIRBAG SYSTEM (DIAGNOSTICS)

AIRBAG WARNING LIGHT FAILURE

Step

Value

Yes

No

1

CHECK COMBINATION METER.
Turn the ignition switch ON, and confirm that
warning lights equipped in the combination
meter are turned on.
Do warning lights not for the airbag turn on?

Warning lights not for the air-
bag turn ON.

Go to step 2.

Repair combina-
tion meter power
supply.  <Ref. to
IDI-4, Combina-
tion Meter Sys-
tem.>

2

CHECK FUSE NO. 5 (IN MAIN FUSE BOX).
Remove fuse No. 5 and perform visual inspec-
tion.
Is fuse No. 5 (in main fuse box) blown?

 Fuse No. 5 is not blown.

Go to step 3.

Replace fuse No.
5. If fuse No. 5
blows again, go to
step 3.

3

CHECK AIRBAG WARNING LIGHT CIRCUIT
(IN COMBINATION METER).
1) Turn the ignition switch OFF, disconnect

the battery ground cable, and wait more
than 20 seconds.

2) Disconnect the connector (AB1) from

(B31).

3) Connect the battery ground cable and turn

the ignition switch ON.
Is the airbag warning light  turned on?

Airbag warning light turns ON. Go to step 4.

Replace airbag
warning light bulb
or combination
meter printed cir-
cuit.  <Ref. to IDI-
14, Combination
Meter Assembly.>
Or repair the body
harness.

4

CHECK AIRBAG MAIN HARNESS.
1) Turn the ignition switch OFF, disconnect

the battery ground cable, and wait more
than 20 seconds.

2) Connect the connector (AB1) to (B31).
3) Disconnect the connector (AB6) from the

airbag control module. <Ref. to AB-17, Air-
bag Control Module.>

4) Connect the battery ground cable and turn

the ignition switch ON.
Is the airbag warning light turned on?

Airbag warning light turns ON. Replace the airbag

control module.
<Ref. to AB-17,
Airbag Control
Module.>

Replace airbag
main harness.
<Ref. to AB-17,
Airbag Control
Module.>

AB-28

AIRBAG SYSTEM (DIAGNOSTICS)

LIST OF DIAGNOSTIC TROUBLE CODE (DTC)

11.List of Diagnostic Trouble Code (DTC)

A: LIST

DTC

Memory

function

Contents of diagnosis

Index No.

11

Provided.

• Airbag main harness circuit is open, shorted or shorted to
ground.
• Airbag module harness (driver) circuit is open, shorted or
shorted to ground.
• Roll connector circuit is open, shorted or shorted to ground.
• Airbag control module is faulty.
• Driver's airbag module is faulty.

<Ref. to AB-30, DTC 11, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

12

Provided.

• Airbag main harness circuit is open, shorted or shorted to
ground.
• Airbag module harness (passenger) circuit is open, shorted
or shorted to ground.
• Airbag control module is faulty.
• Passenger's airbag module is faulty.

<Ref. to AB-34, DTC 12, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

15

Provided.

• Airbag main harness circuit (driver) is shorted to power sup-
ply.
• Airbag module harness (driver) is shorted to power supply.
• Roll connector is shorted to power supply.
• Airbag control module is faulty.
• Driver's airbag module is faulty.

<Ref. to AB-36, DTC 15, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

16

Provided.

• Airbag main harness circuit (passenger) is shorted to power
supply.
• Airbag module harness (passenger) is shorted to power sup-
ply.
• Airbag control module is faulty.
• Passenger's airbag module is faulty.

<Ref. to AB-38, DTC 16, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

21

Provided.

Airbag control module is faulty.

<Ref. to AB-40, DTC 21, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

22

Provided.

Front airbag module and seat belt pretensioner (LH/RH) are
inflated.

<Ref. to AB-41, DTC 22, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

23

Not pro-

vided.

(AB6), (AB17) and (AB18) are not connected properly to airbag
control module.

<Ref. to AB-42, DTC 23, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

24

Not pro-

vided.

• Airbag control module is faulty.
• Airbag main harness circuit is open.
• Fuse No. 11 (in joint box) is blown.
• Body harness circuit is open.

<Ref. to AB-44, DTC 24, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

25

Provided.

• Airbag control module is faulty.
• Airbag main harness circuit is open.
• Fuse No. 6 (in joint box) is blown.
• Body harness circuit is open.

<Ref. to AB-46, DTC 25, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

31

Provided.

• Front sub-sensor harness (RH) circuit is shorted.
• Front sub-sensor harness (RH) circuit is open.
• Front sub-sensor (RH) is faulty.
• Airbag control module is faulty.

<Ref. to AB-48, DTC 31, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

32

Provided.

• Front sub-sensor harness (LH) circuit is shorted.
• Front sub-sensor harness (LH) circuit is open.
• Front sub-sensor (LH) is faulty.
• Airbag control module is faulty.

<Ref. to AB-52, DTC 32, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

41

Provided.

• Side airbag harness (RH) is faulty.
• Side airbag module (RH) is faulty.
• Airbag control module is faulty.

<Ref. to AB-56, DTC 41, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

AB-29

AIRBAG SYSTEM (DIAGNOSTICS)

LIST OF DIAGNOSTIC TROUBLE CODE (DTC)

42

Provided.

• Side airbag harness (LH) is faulty.
• Side airbag module (LH) is faulty.
• Airbag control module is faulty.

<Ref. to AB-58, DTC 42, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

45

Provided.

• Side airbag harness (RH) is shorted to power supply.
• Airbag control module is faulty.

<Ref. to AB-60, DTC 45, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

46

Provided.

• Side airbag harness (LH) is shorted to power supply.
• Airbag control module is faulty.

<Ref. to AB-62, DTC 46, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

51

Provided.

• Side airbag sensor (RH) is faulty.
• Side airbag harness (RH) is faulty.
• Airbag control module is faulty.

<Ref. to AB-64, DTC 51, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

52

Provided.

• Side airbag sensor (LH) is faulty.
• Side airbag harness (LH) is faulty.
• Airbag control module is faulty.

<Ref. to AB-66, DTC 52, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

53

Provided.

Side airbag sensor (RH) is faulty.

<Ref. to AB-68, DTC 53, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

54

Provided.

Side airbag sensor (LH) is faulty.

<Ref. to AB-68, DTC 54, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

55

Provided.

Side airbag module is inflated.

<Ref. to AB-68, DTC 55, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

61

Provided.

• Seat belt pretensioner (RH) circuit is open, shorted or
shorted to ground.
• Airbag control module is faulty.
• Pretensioner is faulty.
• Pretensioner harness is faulty.

<Ref. to AB-70, DTC 61, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

62

Provided.

• Seat belt pretensioner (LH) circuit is open, shorted or
shorted to ground.
• Airbag control module is faulty.
• Pretensioner is faulty.
• Pretensioner harness is faulty.

<Ref. to AB-72, DTC 62, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

65

Provided.

• Seat belt pretensioner (RH) circuit is shorted to power sup-
ply.
• Pretensioner is faulty.
• Pretensioner harness is faulty.
• Airbag control module is faulty.

<Ref. to AB-74, DTC 65, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

66

Provided.

• Seat belt pretensioner (LH) circuit is shorted to power sup-
ply.
• Pretensioner is faulty.
• Pretensioner harness is faulty.
• Airbag control module is faulty.

<Ref. to AB-76, DTC 66, Diagnostic
Chart with Diagnostic Trouble Code
(DTC).>

DTC

Memory

function

Contents of diagnosis

Index No.
