AC-8

HVAC SYSTEM (AUTO A/C) (DIAGNOSTICS)

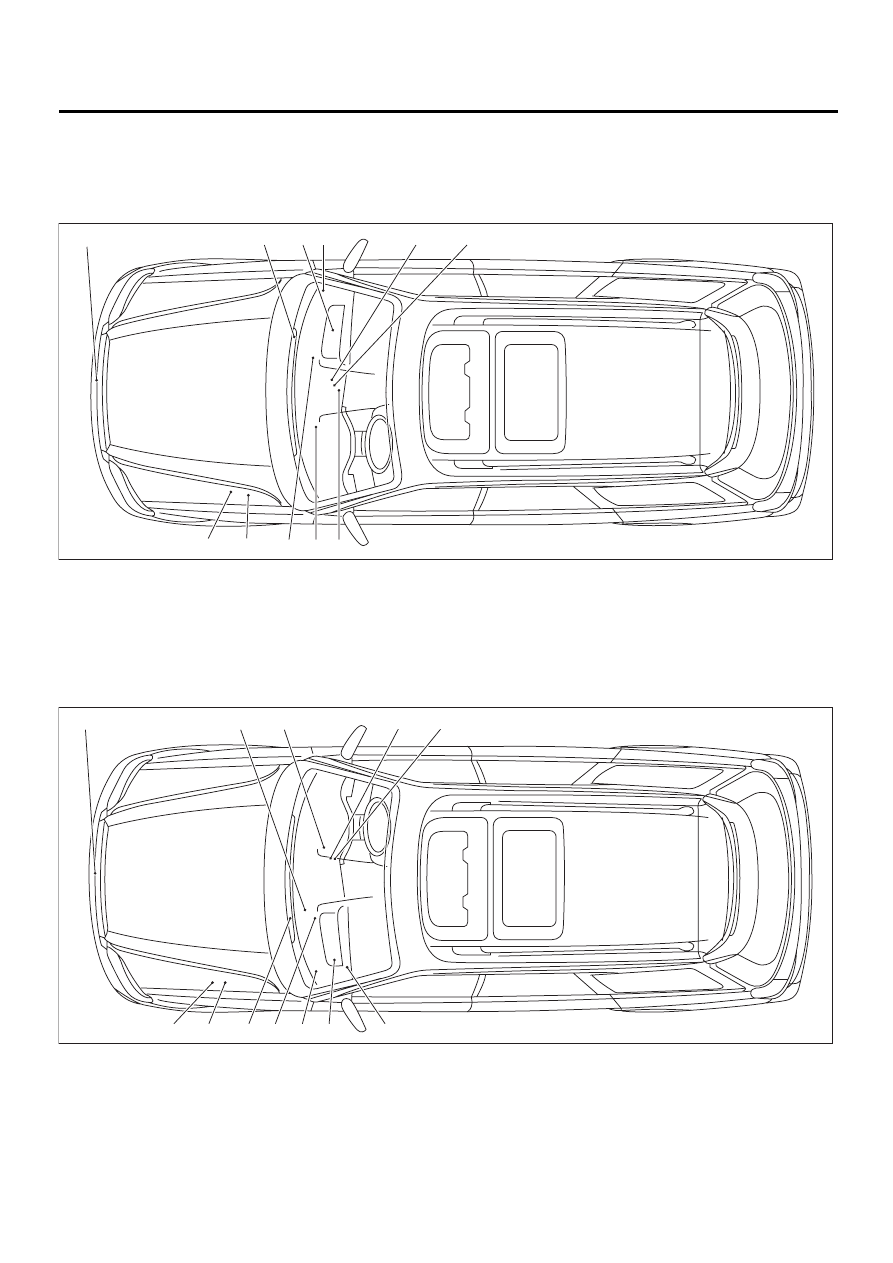

ELECTRICAL COMPONENTS LOCATION

3. Electrical Components Location

A: LOCATION

1. LHD MODEL

2. RHD MODEL

(1) Ambient sensor

(5) Evaporator sensor

(9) A/C relay

(2) Blower motor

(6) Auto A/C control module

(10) A/C fuse

(3) In-vehicle sensor

(7) Air mix door actuator

(11) Mode door actuator

(4) Sunload sensor

(8) Intake door actuator

(1) Ambient sensor

(5) Evaporator sensor

(9) Intake door actuator

(2) Heater module

(6) Blower module

(10) A/C relay

(3) In-vehicle sensor

(7) Auto A/C control module

(11) A/C fuse

(4) Sunload sensor

(8) Air mix door actuator

(12) Mode door actuator

AC-00315

( 7 )

( 5 )

( 9 )

( 3 )

( 6 )

( 8 )

( 2 )

( 4 )

( 1 )

(10)

(11)

AC-00360

( 6 )

( 2 )

( 9 )

( 5 )

( 4 )

( 3 )

( 7 )

( 8 )

( 1 )

(10)

(11)

(12)

AC-9

HVAC SYSTEM (AUTO A/C) (DIAGNOSTICS)

ELECTRICAL COMPONENTS LOCATION

MEMO:

AC-10

HVAC SYSTEM (AUTO A/C) (DIAGNOSTICS)

A/C CONTROL MODULE I/O SIGNAL

4. A/C Control Module I/O Signal

A: ELECTRICAL SPECIFICATION

1. LHD MODEL

(1) A/C control module

(2) To (i49): b

(3) To (i48): a

AC-00361

10

20

9

19

8

18

7

17

6

16

5

15

4

14

3

13

2

12

1

11

8

16

7

15

6

14

5

13

4

12

3

11

2

10

1

9

( 1 )

( 2 )

( 3 )

AC-11

HVAC SYSTEM (AUTO A/C) (DIAGNOSTICS)

A/C CONTROL MODULE I/O SIGNAL

Content

Connector &

Terminal No.

Signal (V)

BATT voltage (Memory back-up)

b1—b12

BATT voltage,
13 — 14 (engine running)

IGN power supply

a8—b12

Battery voltage (ignition switch ON),
13 — 14 (engine running)

ACC power supply
(OFF: ignition in START or diag-
nosis system reset)

b2—b12

BATT voltage, 0 (engine cranking), BATT voltage (during engine starts)

A/C control module ground circuit

b12—body

0 (ignition switch ON) — circuit constantly grounded

Sensor ground circuit

b17—body

0 (ignition switch ON) — circuit constantly grounded

Ambient sensor

b6—b17

Approx. 3.3 (disconnect connector, and ignition switch ON)

Evaporator sensor

b7—b17

Thermometer

b15—b12

Sunload sensor

b16—b17

Approx. 4.2 (disconnect connector, and ignition switch ON)

Air mix door actuator

a4—a3

BATT voltage (AUTO mode) positive “+” at terminal “a4” and negative “–” at
“a3” [temperature set at 18

°

C (65

°

F)]; negative “–” at terminal “a4” and posi-

tive “+” at “a3” [temperature set at 32

°

C (90

°

F)]

Air mix door actuator P.B.R.

a12—b17

Approx. 0.5 [temperature set at 18

°

C (65

°

F) in AUTO mode]

Approx. 4.5 [temperature set at 32

°

C (90

°

F) in AUTO mode]

Mode actuator VENT

a5—b17

BATT voltage (ignition switch ON in MANUAL mode); positive “+” at terminal
“a5” and negative “–” at “b17” (VENT); negative “–” at “a5” and positive “+” at
“b17” (DEF)

Mode actuator DEF

a6—b17

BATT voltage (ignition switch ON in MANUAL mode)
Approx. 4.5 (VENT); approx. 0.5 (DEF)

Intake door actuator FRS voltage

a7—a15

BATT voltage (CIRC switch OFF)

Intake door actuator CIRC voltage

a15—a7

BATT voltage (CIRC switch ON)

Blower fan relay

b14—body

BATT voltage (ignition switch ON)

A/C relay

b3—b12

0 (ignition and A/C switches ON)
BATT voltage (A/C switch OFF)

Illumination control signal

b10—b20

BATT voltage (ignition and lighting switches ON)

Rear defogger

a13—b12

0 (IGN ON, R Def SW ON)
