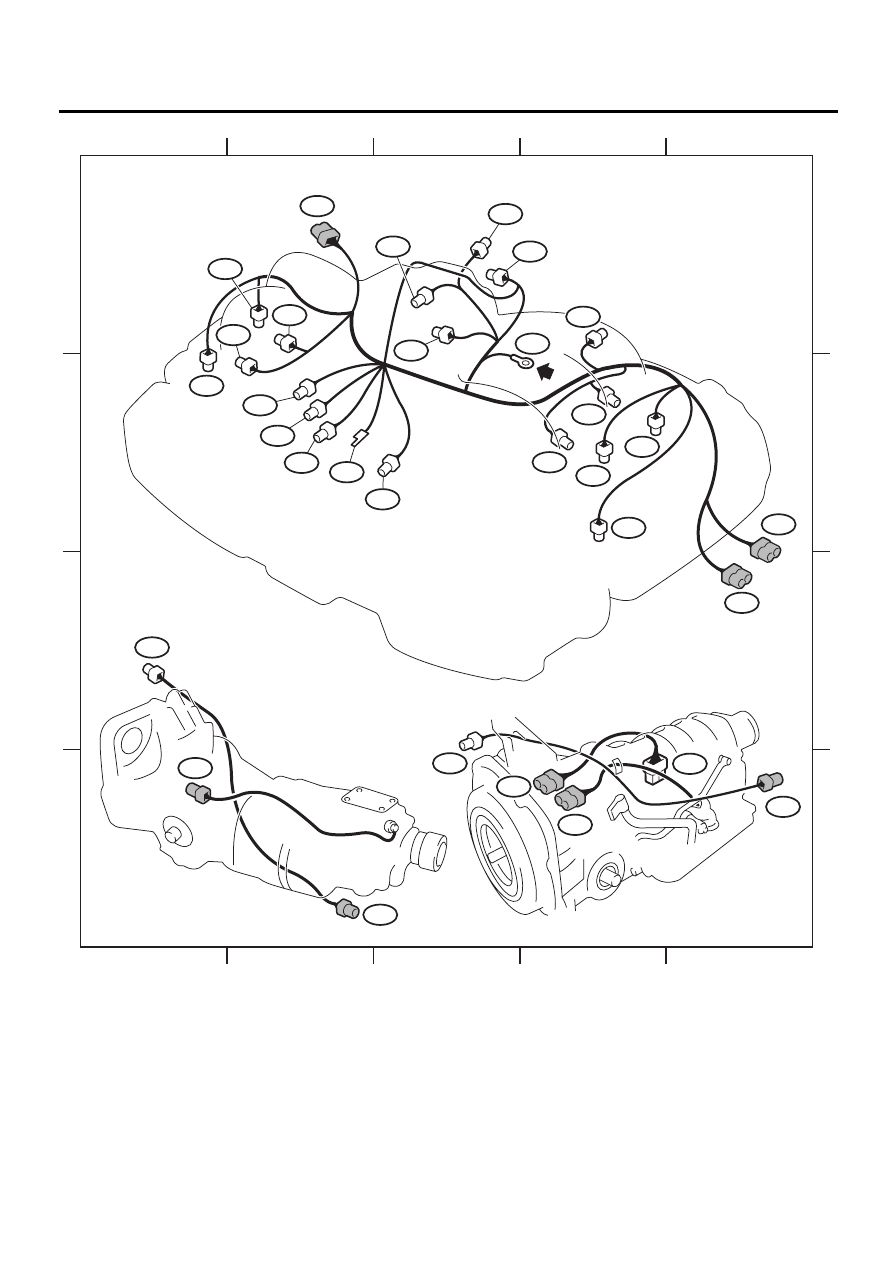

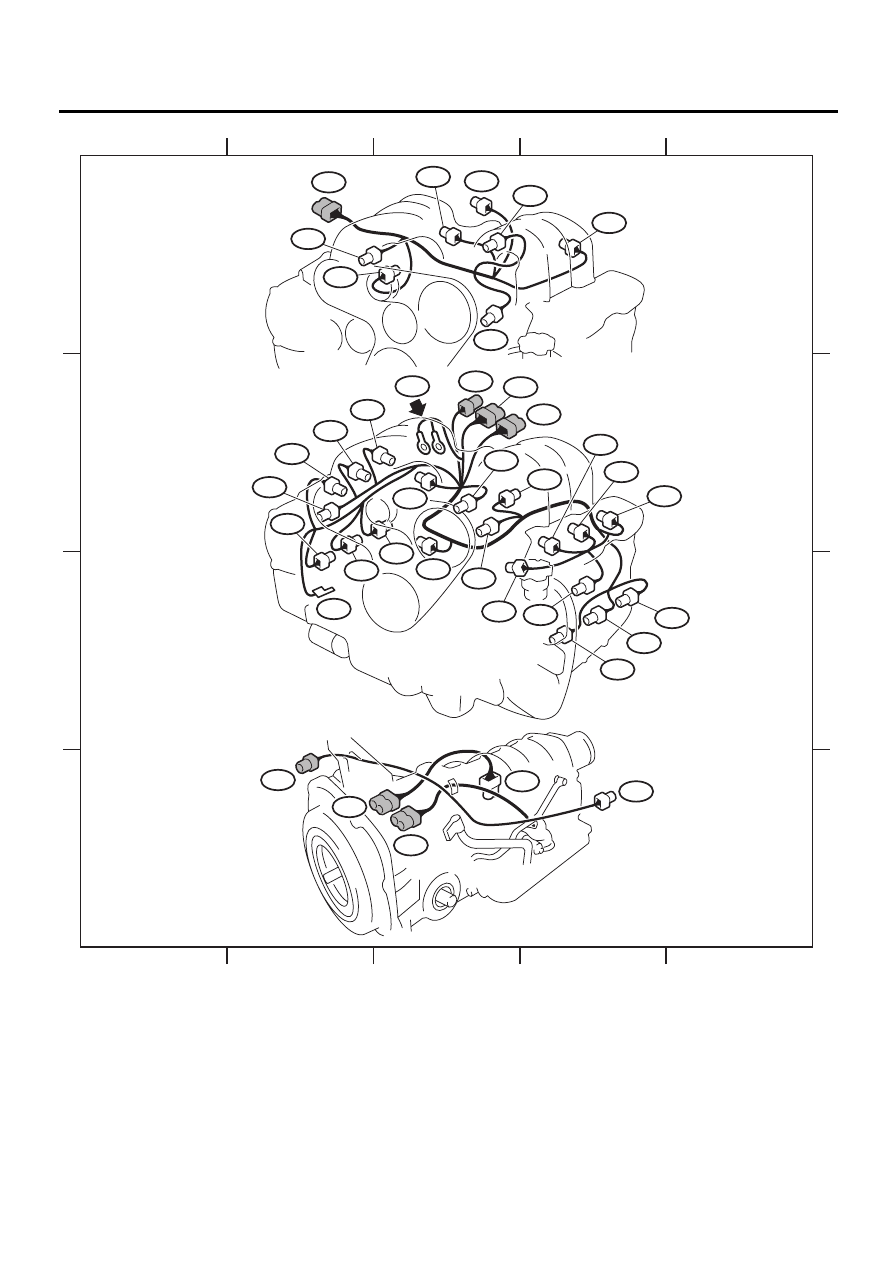

WI-362 WIRING SYSTEM ENGINE WIRING HARNESS AND TRANSMISSION CORD 2. 4-CYLINDER TURBO ENGINE MODEL <AT> <MT> Connector Connecting to No. Pole Color Area No. Name E1 10 Light gray A-2 B20 Bulkhead wiring harness E2 20 Black A-2 B21 Bulkhead wiring harness E3 16 Brown A-2 B22 Bulkhead wiring harness E4 2 Black A-2 Purge control solenoid valve E5 2 Dark gray B-1 Injector #1 E6 2 Dark gray A-2 Injector #3 E7 3 Black A-3 Idle speed control solenoid valve E8 3 Light gray B-2 Engine coolant temperature sensor and thermometer E10 2 Gray B-2 Crankshaft position sensor E11 1 ★ B-2 Oil pressure switch E13 3 Black A-3 Throttle position sensor E14 2 Gray B-3 Knock sensor E15 2 Light gray B-3 Camshaft position sensor E16 2 Dark gray B-3 Injector #2 E17 2 Dark gray B-4 Injector #4 E19 1 ★ B-2 Power steering oil pressure switch E21 4 Black A-3 Pressure sensor E31 3 ★ B-1 Ignition coil No. 1 E32 3 ★ B-3 Ignition coil No. 2 E33 3 ★ A-2 Ignition coil No. 3 E34 3 ★ B-3 Ignition coil No. 4 E39 2 Green A-3 TCS-RRV solenoid ★ : Non-colored Connector Connecting to No. Pole Color Area No. Name T3 12 ★ D-3 B12 Bulkhead wiring harness T4 20 Black D-3 B11 T5 4 Gray C-2 B19 Bulkhead wiring harness T6 4 Gray D-4 Rear oxygen sensor T7 12 ★ C-4 Inhibitor switch ★ : Non-colored Connector Connecting to No. Pole Color Area No. Name T5 4 Gray C-2 B19 Bulkhead wiring harness T6 4 Gray D-3 Rear oxygen sensor T9 4 ★ D-1 B128 Bulkhead wiring harness ★ : Non-colored |
