ME(H4SO)-4

MECHANICAL

GENERAL DESCRIPTION

Valve
spring

Free length

54.30 mm (2.1378 in)

Squareness

2.5

°

, 2.4 mm (0.094 in)

Tension/spring height

Set

214 — 246 N (22 — 25 kgf, 48 — 55 lb)/

45.0 mm (1.772 in)

Lift

526 — 582 N (54 — 59 kgf, 119 — 130 lb)/

34.7 mm (1.366 in)

Cylinder
block

Surface warpage limit (mating with cylinder head)

0.05 mm (0.0020 in)

Surface grinding limit

0.1 mm (0.004 in)

Cylinder bore

2000 cc

STD

A

92.005 — 92.015 mm (3.6222 — 3.6226 in)

B

91.995 — 92.005 mm (3.6218 — 3.6222 in)

2500 cc

STD

A

99.505 — 99.515 mm (3.9175 — 3.9179 in)

B

99.495 — 99.505 mm (3.9171 — 3.9175 in)

Taper

STD

0.015 mm (0.0006 in)

Limit

0.050 mm (0.0020 in)

Out-of-roundness

STD

0.010 mm (0.0004 in)

Limit

0.050 mm (0.0020 in)

Piston clearance

STD

0.010 — 0.030 mm (0.0004 — 0.0012 in)

Limit

0.050 mm (0.0020 in)

Enlarging (boring) limit

0.5 mm (0.020 in)

Piston

Outer diameter

2000 cc

STD

A

91.985 — 91.995 mm (3.6214 — 3.6218 in)

B

91.975 — 91.985 mm (3.6211 — 3.6214 in)

0.25 mm (0.0098 in) OS

92.225 — 92.235 mm (3.6309 — 3.6313 in)

0.50 mm (0.0197 in) OS

92.475 — 92.485 mm (3.6407 — 3.6411 in)

2500 cc

STD

A

99.485 — 99.495 mm (3.9167 — 3.9171 in)

B

99.475 — 99.485 mm (3.9163 — 3.9167 in)

0.25 mm (0.0098 in) OS

99.725 — 99.735 mm (3.9262 — 3.9266 in)

0.50 mm (0.0197 in) OS

99.975 — 99.985 mm (3.9360 — 3.9364 in)

Standard inner diameter of piston pin hole

23.000 — 23.006 mm (0.9055 — 0.9057 in)

Piston pin

Outer diameter

22.994 — 23.000 mm (0.9053 — 0.9055 in)

Standard clearance between piston pin and piston

0.004 — 0.008 mm (0.0002 — 0.0003 in)

Degree of fit

Piston pin must be fitted into position with thumb at

20

°

C (68

°

F).

Piston ring

Piston ring gap

Top ring

STD

0.20 — 0.35 mm (0.0079 — 0.0138 in)

Limit

1.0 mm (0.039 in)

Second
ring

2000 cc

STD

0.35 — 0.50 mm (0.0138 — 0.0197 in)

Limit

1.0 mm (0.039 in)

2500 cc

STD

0.37 — 0.52 mm (0.0146 — 0.0204 in)

Limit

1.0 mm (0.039 in)

Oil ring

STD

0.20 — 0.50 mm (0.0079 — 0.0197 in)

Limit

1.5 mm (0.059 in)

Clearance
between piston
ring and piston
ring groove

Top ring

STD

0.040 — 0.080 mm (0.0016 — 0.0031 in)

Limit

0.15 mm (0.0059 in)

Second
ring

STD

0.030 — 0.070 mm (0.0012 — 0.0028 in)

Limit

0.15 mm (0.0059 in)

Connecting
rod

Bend twist per 100 mm (3.94
in) in length

Limit

0.10 mm (0.0039 in)

Side clearance

STD

0.070 — 0.330 mm (0.0028 — 0.0130 in)

Limit

0.4 mm (0.016 in)

ME(H4SO)-5

MECHANICAL

GENERAL DESCRIPTION

Connecting
rod bearing

Oil clearance

2000 cc

STD

0.010 — 0.038 mm (0.0004 — 0.0015 in)

Limit

0.05 mm (0.0020 in)

2500 cc

STD

0.012 — 0.038 mm (0.0005 — 0.0015 in)

Limit

0.05 mm (0.0020 in)

Thickness at cen-
ter portion

2000 cc

STD

1.492 — 1.501 mm (0.0587 — 0.0591 in)

0.03 mm (0.0012 in) US

1.510 — 1.513 mm (0.0594 — 0.0596 in)

0.05 mm (0.0020 in) US

1.520 — 1.523 mm (0.0598 — 0.0600 in)

0.25 mm (0.0098 in) US

1.620 — 1.623 mm (0.0638 — 0.0639 in)

2500 cc

STD

1.490 — 1.502 mm (0.0587 — 0.0591 in)

0.03 mm (0.0012 in) US

1.504 — 1.512 mm (0.0592 — 0.0595 in)

0.05 mm (0.0020 in) US

1.514 — 1.522 mm (0.0596 — 0.0599 in)

0.25 mm (0.0098 in) US

1.614 — 1.622 mm (0.0635 — 0.0639 in)

Connecting
rod bushing

Clearance between piston pin
and bushing

STD

0 — 0.022 mm (0 — 0.0009 in)

Limit

0.030 mm (0.0012 in)

Crankshaft

Bend limit

0.035 mm (0.0014 in)

Crank pin and
crank journal

Out-of-roundness

0.020 mm (0.0008 in) or less

Grinding limit

0.250 mm (0.0098 in)

Crank pin outer diameter

STD

51.984 — 52.000 mm (2.0466 — 2.0472 in)

0.03 mm (0.0012 in) US

51.954 — 51.970 mm (2.0454 — 2.0461 in)

0.05 mm (0.0020 in) US

51.934 — 51.950 mm (2.0446 — 2.0453 in)

0.25 mm (0.0098 in) US

51.734 — 51.750 mm (2.0368 — 2.0374 in)

Crank journal
outer diameter

#1, #3

STD

59.992 — 60.008 mm (2.3619 — 2.3625 in)

0.03 mm (0.0012 in) US

59.962 — 59.978 mm (2.3607 — 2.3613 in)

0.05 mm (0.0020 in) US

59.942 — 59.958 mm (2.3599 — 2.3605 in)

0.25 mm (0.0098 in) US

59.742 — 59.758 mm (2.3520 — 2.3527 in)

#2, #4, #5

STD

59.992 — 60.008 mm (2.3619 — 2.3625 in)

0.03 mm (0.0012 in) US

59.962 — 59.978 mm (2.3607 — 2.3613 in)

0.05 mm (0.0020 in) US

59.942 — 59.958 mm (2.3599 — 2.3605 in)

0.25 mm (0.0098 in) US

59.742 — 59.758 mm (2.3520 — 2.3527 in)

Thrust clearance

STD

0.030 — 0.115 mm (0.0012 — 0.0045 in)

Limit

0.25 mm (0.0098 in)

Oil clearance

#1

STD

0.003 — 0.030 mm (0.0001 — 0.0012 in)

Limit

0.040 mm (0.0016 in)

#2

STD

0.012 — 0.033 mm (0.0005 — 0.0013 in)

Limit

0.045 mm (0.0018 in)

#3

STD

0.003 — 0.030 mm (0.0001 — 0.0012)

Limit

0.040 mm (0.0016 in)

#4

STD

0.012 — 0.033 mm (0.0005 — 0.0013 in)

Limit

0.045 mm (0.0018 in)

#5

STD

0.010 — 0.031 mm (0.0004 — 0.0012 in)

Limit

0.040 mm (0.0016 in)

Crankshaft
bearing

Crankshaft bear-
ing thickness

#1, #3

STD

1.998 — 2.011 mm (0.0787 — 0.0792 in)

0.03 mm (0.0012 in) US

2.017 — 2.020 mm (0.0794 — 0.0795 in)

0.05 mm (0.0020 in) US

2.027 — 2.030 mm (0.0798 — 0.0799 in)

0.25 mm (0.0098 in) US

2.127 — 2.130 mm (0.0837 — 0.0839 in)

#2, #4, #5

STD

2.000 — 2.013 mm (0.0787 — 0.0793 in)

0.03 mm (0.0012 in) US

2.019 — 2.022 mm (0.0795 — 0.0796 in)

0.05 mm (0.0020 in) US

2.029 — 2.032 mm (0.0799 — 0.0800 in)

0.25 mm (0.0098 in) US

2.129 — 2.132 mm (0.0838 — 0.0839 in)

ME(H4SO)-6

MECHANICAL

GENERAL DESCRIPTION

B: COMPONENT

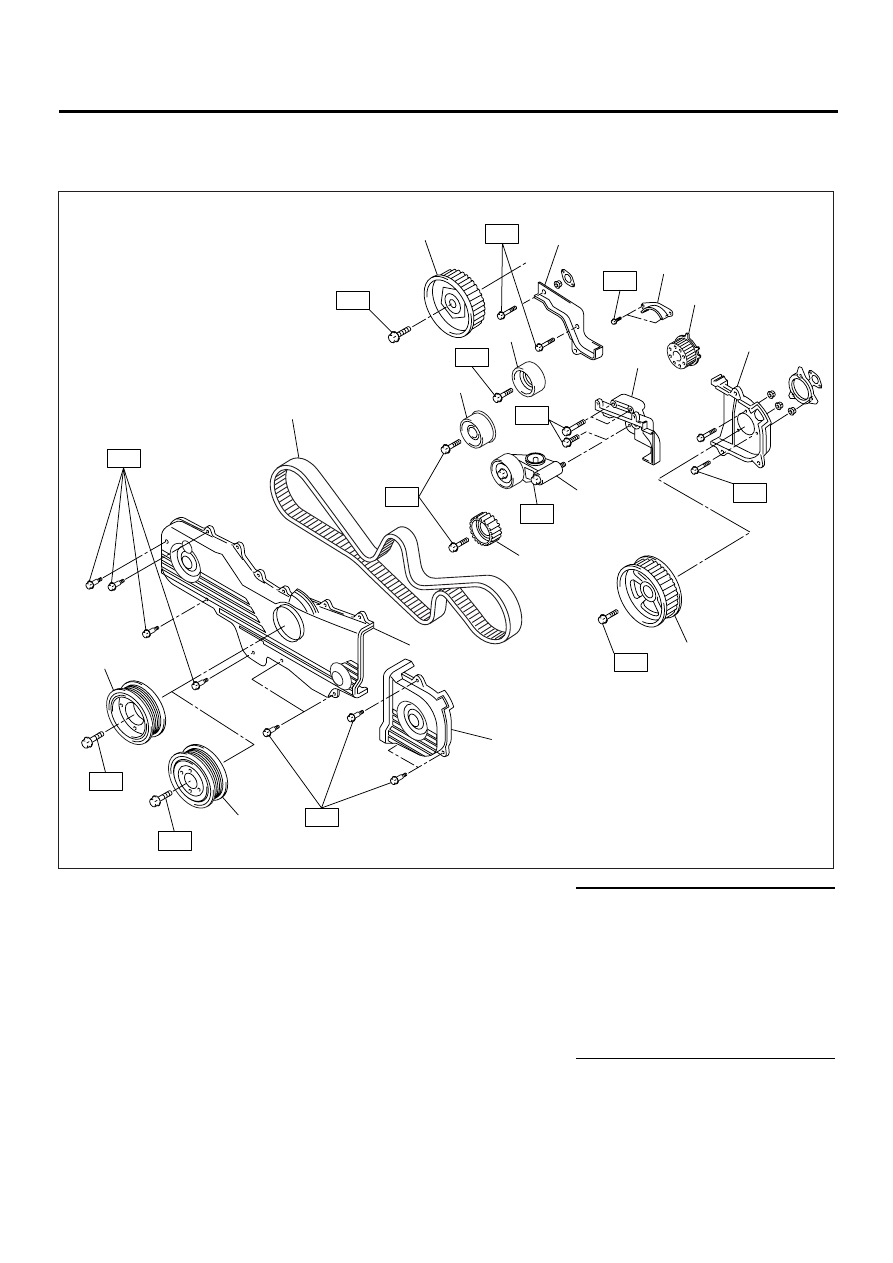

1. TIMING BELT

(1) Belt cover No. 2 (RH)

(9) Automatic belt tension adjuster

ASSY

Tightening torque: N·m (kgf-m, ft-lb)

(2) Timing belt guide (MT vehicles

only)

T1: 5 (0.5, 3.6)

(10) Belt idler No. 2

T2: 10 (1.0, 7.2)

(3) Crankshaft sprocket

(11) Camshaft sprocket No. 2

T3: 25 (2.5, 18.1)

(4) Belt cover No. 2 (LH)

(12) Timing belt

T4: 39 (4.0, 28.9)

(5) Camshaft sprocket No. 1

(13) Front belt cover

T5: 78 (8.0, 57.9)

(6) Belt idler (No. 1)

(14) Belt cover (LH)

T6: <Ref. to ME(H4SO)-43, INSTAL-

LATION, CRANKSHAFT
PULLEY.>

(7) Tensioner bracket

(15) Crankshaft pulley (2000 cc model)

(8) Belt idler (No. 2)

(16) Crankshaft pulley (2500 cc model)

ME-00376

T5

T4

T1

T1

T6

T5

(5)

(6)

(8)

(9)

(11)

(10)

(14)

(15)

(16)

(12)

(13)

(7)

(4)

(1)

(2)

(3)

T1

T2

T1

T3

T4

T6

T4

ME(H4SO)-7

MECHANICAL

GENERAL DESCRIPTION

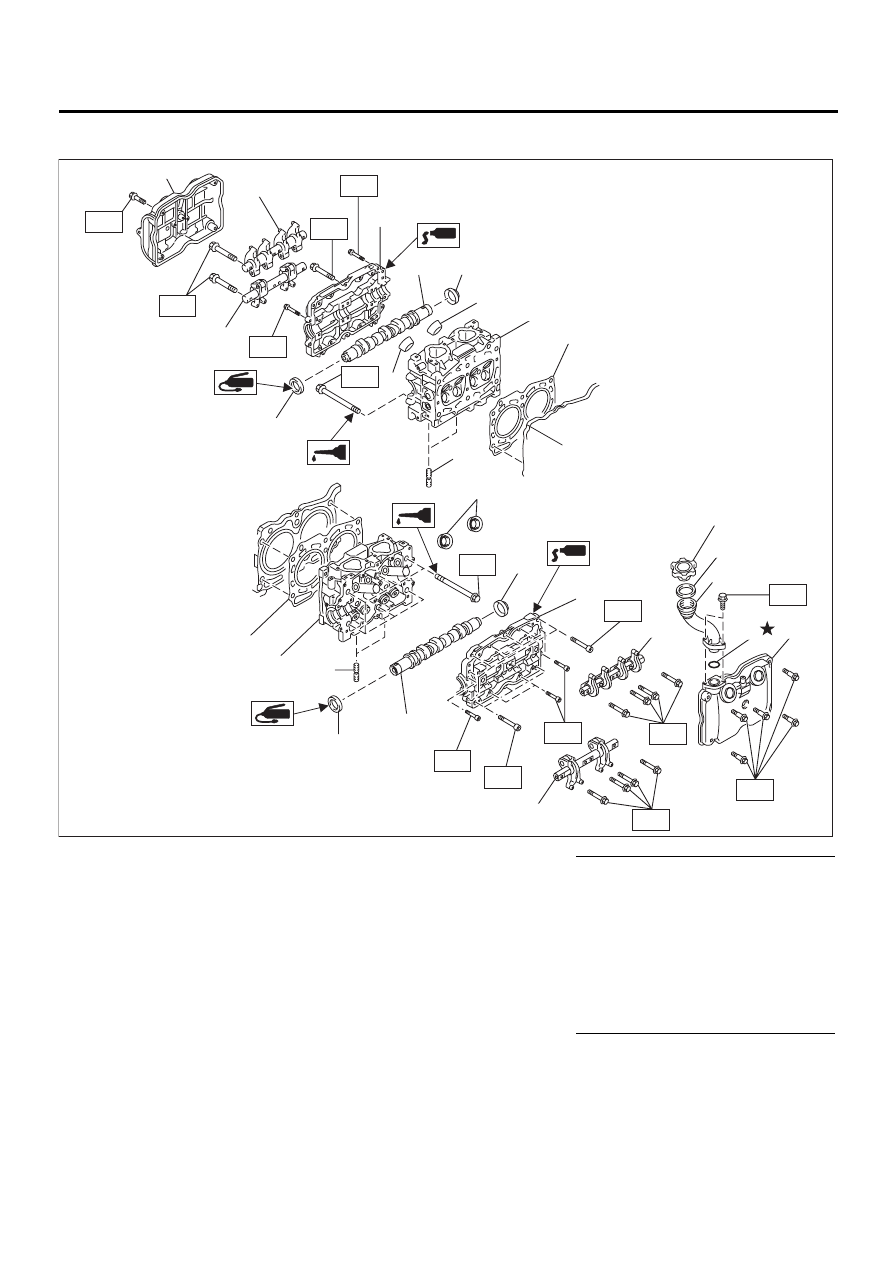

2. CYLINDER HEAD AND CAMSHAFT

(1) Rocker cover (RH)

(11) Cylinder head (LH)

Tightening torque: N·m (kgf-m, ft-lb)

(2) Intake valve rocker ASSY

(12) Camshaft (LH)

T1: <Ref. to ME(H4SO)-60, CYLIN-

DER HEAD, INSTALLATION,
CYLINDER HEAD ASSEMBLY.>

(3) Exhaust valve rocker ASSY

(13) Camshaft cap (LH)

(4) Camshaft cap (RH)

(14) Oil filler cap

(5) Oil seal

(15) Gasket

T2: 5 (0.5, 3.6)

(6) Camshaft (RH)

(16) Oil filler duct

T3: 10 (1.0, 7.2)

(7) Plug

(17) O-ring

T4: 18 (1.8, 13.0)

(8) Spark plug pipe gasket

(18) Rocker cover (LH)

T5: 25 (2.5, 18.1)

(9) Cylinder head (RH)

(19) Stud bolt

T6: 6.4 (0.65, 4.7)

(10) Cylinder head gasket

( 1 )

( 2 )

( 3 )

( 2 )

( 3 )

( 4 )

( 5 )

( 5 )

( 6 )

( 7 )

( 7 )

( 8 )

( 8 )

( 9 )

(10)

(10)

(11)

(12)

(13)

(14)

(15)

(16)

(17)

(18)

(19)

(19)

T2

T2

T2

T2

T1

T1

T3

T3

T3

T3

T4

T4

T4

T5

T5

T5

T6

( 8 )

ME-00186
