IN(H4SO)-8

INTAKE (INDUCTION)

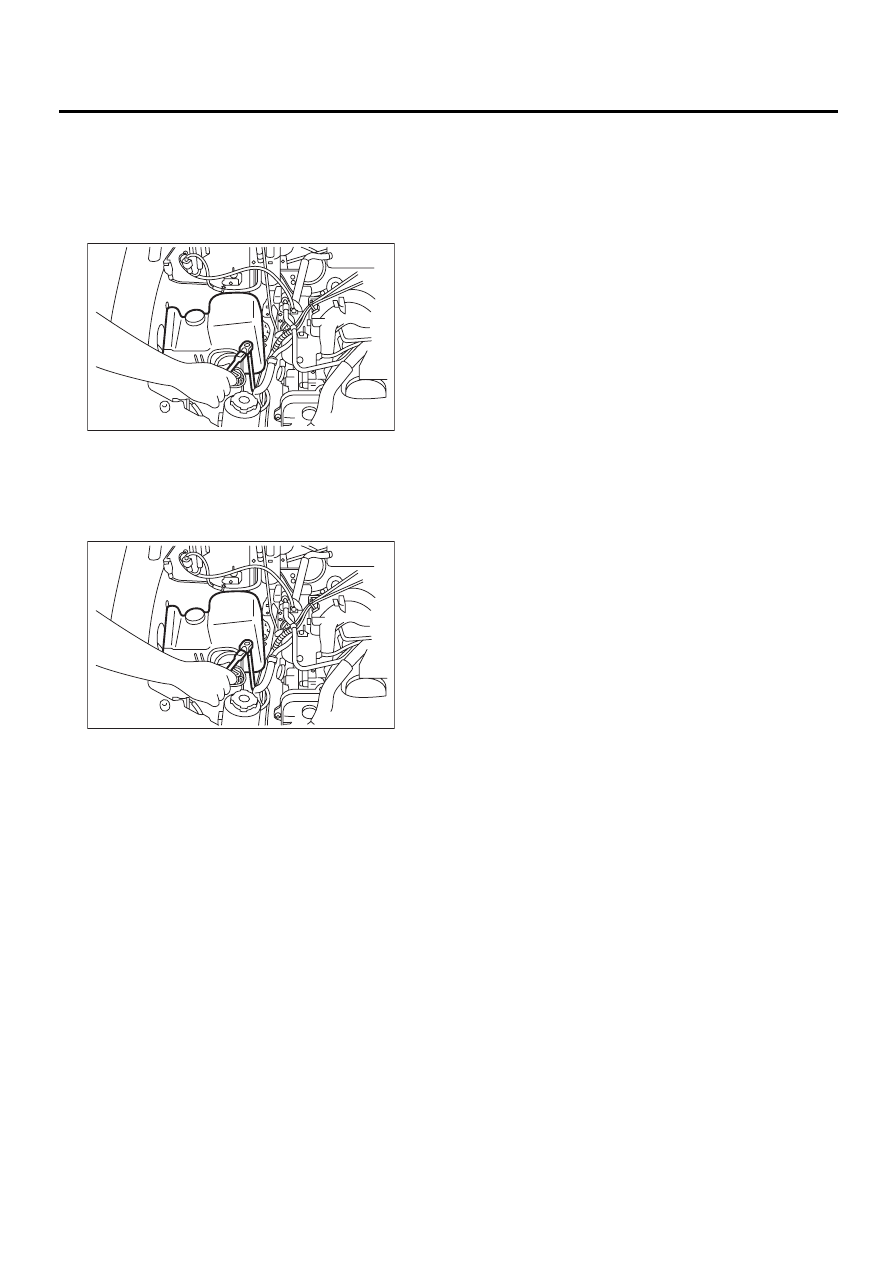

RESONATOR CHAMBER

5. Resonator Chamber

A: REMOVAL

1) Remove air intake duct. <Ref. to IN(H4SO)-7,
REMOVAL, Air Intake Duct.>
2) Remove resonator chamber.

B: INSTALLATION

Install in the reverse order of removal.

Tightening torque:

33 N·m (3.4 kgf-m, 24.6 ft-lb)

C: INSPECTION

Inspect for cracks and loose connections.

IN-00062

IN-00062

MECHANICAL

ME(H4SO)

Page

1.

General Description ....................................................................................2

2.

Compression .............................................................................................23

3.

Idle Speed .................................................................................................24

4.

Ignition Timing...........................................................................................25

5.

Intake Manifold Vacuum............................................................................26

6.

Engine Oil Pressure ..................................................................................27

7.

Fuel Pressure............................................................................................28

8.

Valve Clearance........................................................................................29

9.

Engine Assembly ......................................................................................32

10.

Engine Mounting .......................................................................................39

11.

Preparation for Overhaul...........................................................................40

12.

V-belt.........................................................................................................41

13.

Crankshaft Pulley ......................................................................................43

14.

Belt Cover .................................................................................................45

15.

Timing Belt Assembly................................................................................46

16.

Camshaft Sprocket....................................................................................51

17.

Crankshaft Sprocket..................................................................................53

18.

Valve Rocker Assembly ............................................................................54

19.

Camshaft...................................................................................................56

20.

Cylinder Head Assembly ...........................................................................60

21.

Cylinder Block ...........................................................................................67

22.

Engine Trouble in General ........................................................................89

23.

Engine Noise.............................................................................................94

ME(H4SO)-2

MECHANICAL

GENERAL DESCRIPTION

1. General Description

A: SPECIFICATIONS

NOTE:
STD: Standard

I.D.: Inner Diameter

O.D.: Outer Diameter

US: Undersize

OS: Oversize

Engine

Model

2000 cc

2500 cc

Type

Horizontally opposed, liquid cooled, 4-cylinder, 4-stroke gaso-

line engine

Valve arrangement

Belt driven, single over-head camshaft, 4-valve/cylinder

Bore x Stroke

mm (in)

92 x 75 (3.62 x 2.95)

99.5 x 79.0 (3.917 x 3.110)

Displacement

cm

3

 (cu in)

1,994 (121.67)

2,457 (150)

Compression ratio

10.0

Compression pres-
sure (at 200 — 300
rpm)

kPa (kg/cm

2

, psi)

1,079 — 1,275 (11.0 — 13.0, 156 — 185)

Number of piston rings

Pressure ring: 2, Oil ring: 1

Intake valve timing

Opening

4

°

 BTDC

1

°

 BTDC

Closing

48

°

 ABDC

51

°

 ABDC

Exhaust valve timing

Opening

48

°

 BBDC

50

°

 BBDC

Closing

4

°

 ATDC

6

°

 ATDC

Valve clearance

Intake

mm (in)

0.20

±

0.02 (0.0079

±

0.0008)

Exhaust

mm (in)

0.25

±

0.02 (0.0098

±

0.0008)

Idling speed [At neutral position
on MT, or “P” or “N” position on
AT]

rpm

650

±

100 (No load)

850

±

100 (A/C switch ON)

Firing order

1

→

 3

→

 2

→

 4

Ignition timing

BTDC/rpm

10

°±10°

/700

10

°±

10

°

/700 (MT)

15

°±10°

/700 (AT)

ME(H4SO)-3

MECHANICAL

GENERAL DESCRIPTION

Belt ten-
sioner
adjuster

Protrusion of adjuster rod

5.2 — 6.2 mm (0.205 — 0.244 in)

Belt ten-
sioner

Spacer O.D.

17.955 — 17.975 mm (0.7069 — 0.7077 in)

Tensioner bushing I.D.

18.00 — 18.08 mm (0.7087 — 0.7118 in)

Clearance between spacer and bushing

STD

0.025 — 0.125 mm (0.0010 — 0.0049 in)

Limit

0.175 mm (0.0069 in)

Side clearance of spacer

STD

0.20 — 0.55 mm (0.0079 — 0.0217 in)

Limit

0.81 mm (0.0319 in)

Valve
rocker arm

Clearance between shaft and arm

STD

0.020 — 0.054 mm (0.0008 — 0.0021 in)

Limit

0.10 mm (0.0039 in)

Camshaft

Bend limit

0.025 mm (0.0010 in)

Thrust clearance

STD

0.030 — 0.090 mm (0.0012 — 0.0035 in)

Limit

0.10 mm (0.0039 in)

Cam lobe height

2000 cc

Intake

STD

38.732 — 38.832 mm (1.5249 — 1.5288 in)

Limit

38.632 mm (1.5209 in)

Exhaust

STD

39.257 — 39.357 mm (1.5455 — 1.5495 in)

Limit

39.157 mm (1.5416 in)

2500 cc

Intake

STD

39.485 — 39.585 mm (1.5545 — 1.5585 in)

Limit

39.385 mm (1.5506 in)

Exhaust

STD

39.257 — 39.357 mm (1.5455 — 1.5495 in)

Limit

39.157 mm (1.5416 in)

Camshaft journal O.D.

31.928 — 31.945 mm (1.2570 — 1.2577 in)

Camshaft journal hole I.D. (Cylinder head)

32.000 — 32.018 mm (1.2598 — 1.2605 in)

Journal clearance

STD

0.055 — 0.090 mm (0.0022 — 0.0035 in)

Limit

0.10 mm (0.0039 in)

Cylinder
head

Surface warpage limit (mating with cylinder block)

0.05 mm (0.0020 in)

Surface grinding limit

0.1 mm (0.004 in)

Standard height

97.5 mm (3.84 in)

Valve set

Refacing angle

90

°

Contacting width

Intake

STD

1.1 mm (0.043 in)

Limit

1.8 mm (0.070 in)

Exhaust

STD

1.5 mm (0.059 in)

Limit

2.2 mm (0.087 in)

Valve guide

Inner diameter

6.000 — 6.012 mm (0.2362 — 0.2367 in)

Protrusion above head

Intake

20.0 — 20.5 mm (0.787 — 0.807 in)

Exhaust

16.5 — 17.0 mm (0.650 — 0.669 in)

Valve

Head edge thickness

Intake

STD

1.0 mm (0.039 in)

Limit

0.6 mm (0.024 in)

Exhaust

STD

1.2 mm (0.047 in)

Limit

0.6 mm (0.024 in)

Stem diameter

Intake

5.950 — 5.965 mm (0.2343 — 0.2348 in)

Exhaust

5.945 — 5.960 mm (0.2341 — 0.2346 in)

Stem oil clearance

STD

Intake

0.035 — 0.062 mm (0.0014 — 0.0024 in)

Exhaust

0.040 — 0.067 mm (0.0016 — 0.0026 in)

Limit

—

0.15 mm (0.0059 in)

Overall length

Intake

120.6 mm (4.75 in)

Exhaust

121.7 mm (4.79 in)
